论文精读笔记：Pose-VLA

1. 论文信息与阅读边界

• 标题：Pose-VLA: Universal Pose Pretraining for Generalizable Vision-Language-Action Policies
• 作者：Haitao Lin、Hanyang Yu、Jingshun Huang、He Zhang、Yonggen Ling、Ping Tan、Xiangyang Xue、Yanwei Fu
• 机构：Tencent Robotics X、Futian Laboratory、The Hong Kong University of Science and Technology、Fudan University、Shanghai Innovation Institute
• 会议 / 版本：官方代码仓库标注 RSS 2026；本站精读 arXiv v3（2026-07-07）
• 论文：arXiv:2602.19710
• 项目页：Pose-VLA
• 代码：hetolin/PoseVLA
• 公开权重：Stage-1 VLM；RoboTwin checkpoint
• 阅读模式：精读

本文横跨 3D grounding 与 VLA policy。阅读时必须区分三种“pose”：

1. 物体在相机坐标系中的 6DoF pose，用于 3D grounding 预训练；
2. 夹爪在相机坐标系中的 6DoF trajectory waypoint，用于 motion alignment；
3. action expert 在部署时输出的连续机器人动作，它不是显式物体 pose。

2. 一句话定位

Pose-VLA 把离散 camera-centric pose tokens 设计为非机器人 3D 数据与机器人轨迹之间的通用接口：先让 PaliGemma 学会细粒度 spatial grounding，再用相机系夹爪轨迹对齐运动，最后通过 flow-matching action expert 适配具体机器人；pose prediction 是预训练代理任务，而非部署时的额外推理链。

方法输入与输出

项目	内容（本站整理）
推理输入	RGB 观测与语言指令；可选 depth / validity mask 和由 $K$ 生成的 raymap。动作专家还需初始化动作噪声；机器人本体状态的字段与拼接方式应以具体平台实现为准，论文未统一展开。
最终输出	部署策略经 flow-matching action expert 生成连续机器人动作序列，而非直接输出物体 $R,t$。单独运行预训练 VLM 做 grounding 时才读取结构化空间 tokens，两种接口不能混用。
训练输入	空间预训练读取图像 / 语言及可用几何条件，以物体 3D 标注监督；运动对齐使用示教与标定后的相机系夹爪轨迹；后训练使用具体机器人观测及示教动作。
训练目标	预训练预测类别、2D anchor、离散 pose / size 或时序轨迹 tokens；后训练预测动作流场以拟合示教 action chunk。GT pose 与未来示教动作属于监督，不是在线已知条件。
输出细节	预训练 pose 位于相机坐标系，平移 / 尺寸为物理量量化的 tokens；部署动作使用目标机器人的 action space。动作维数、horizon、坐标系及单位需按平台配置核对，不能直接把预训练的 6DoF tuple 当控制向量。
必要条件	需要预训练与 embodiment adaptation；使用 raymap / camera-centric 监督时需要可靠标定。深度和 raymap 可被 modality masking 关闭，不应写成所有推理配置的硬依赖。

依据：论文 Sections III-C 至 III-E。预训练任务的输出与最终策略的输出是不同接口。

2.1 论文图表导读

图表	作用	精读重点

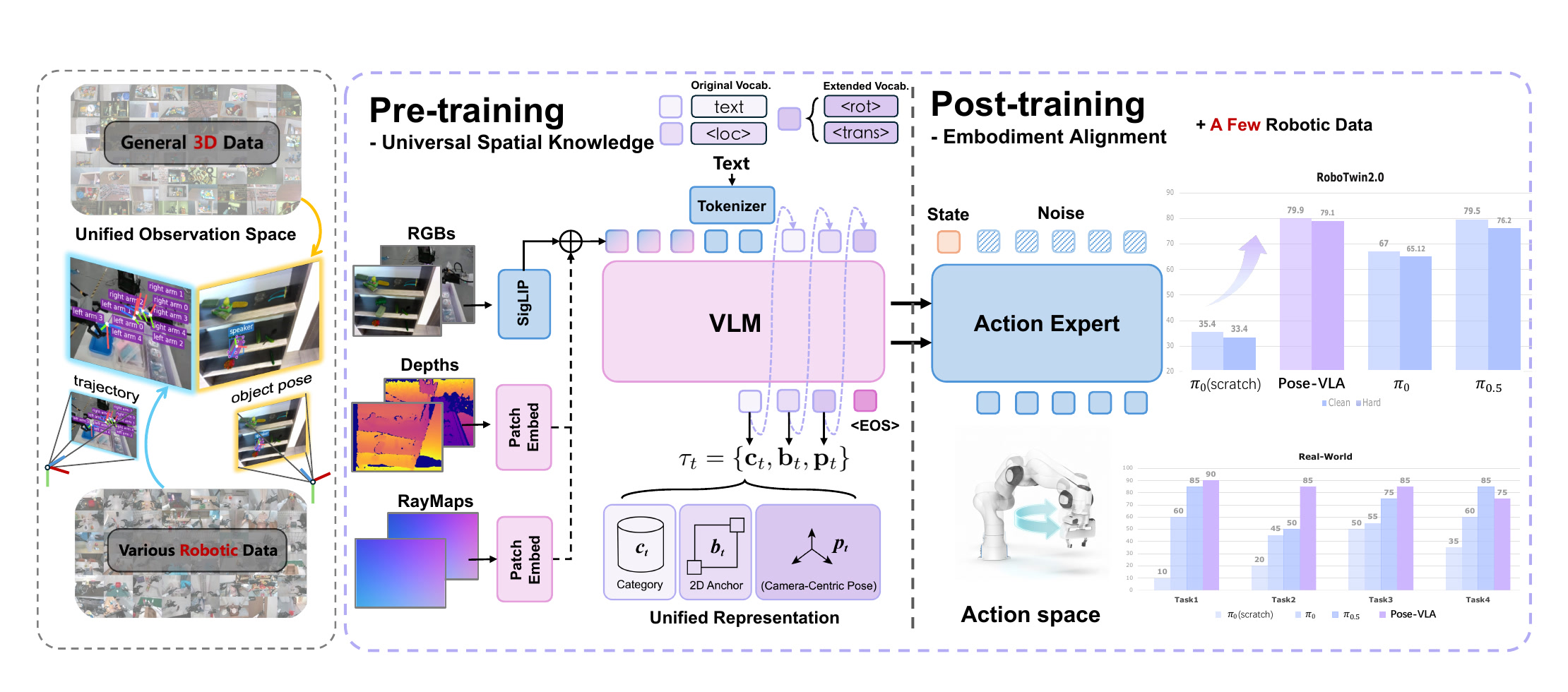

Figure 2	完整 pipeline	通用 3D / robot data 先进入同一 camera-centric token space，action expert 后接

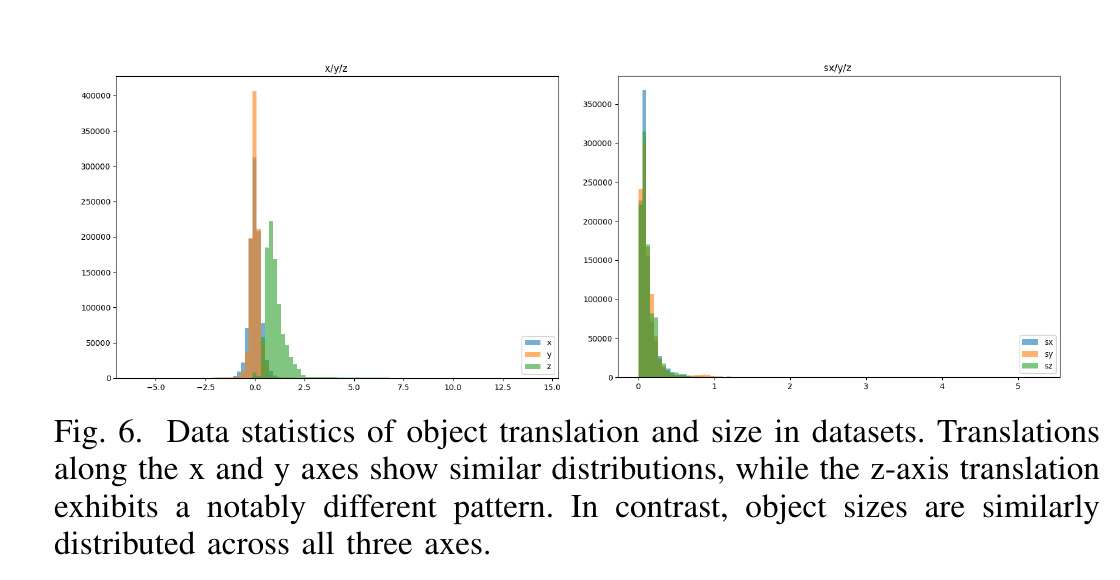

Figure 6	pose token 的数据分布	$x/y$ 与 $z$ 分布不同，解释 <trans_xy>、<trans_z> 和非均匀量化

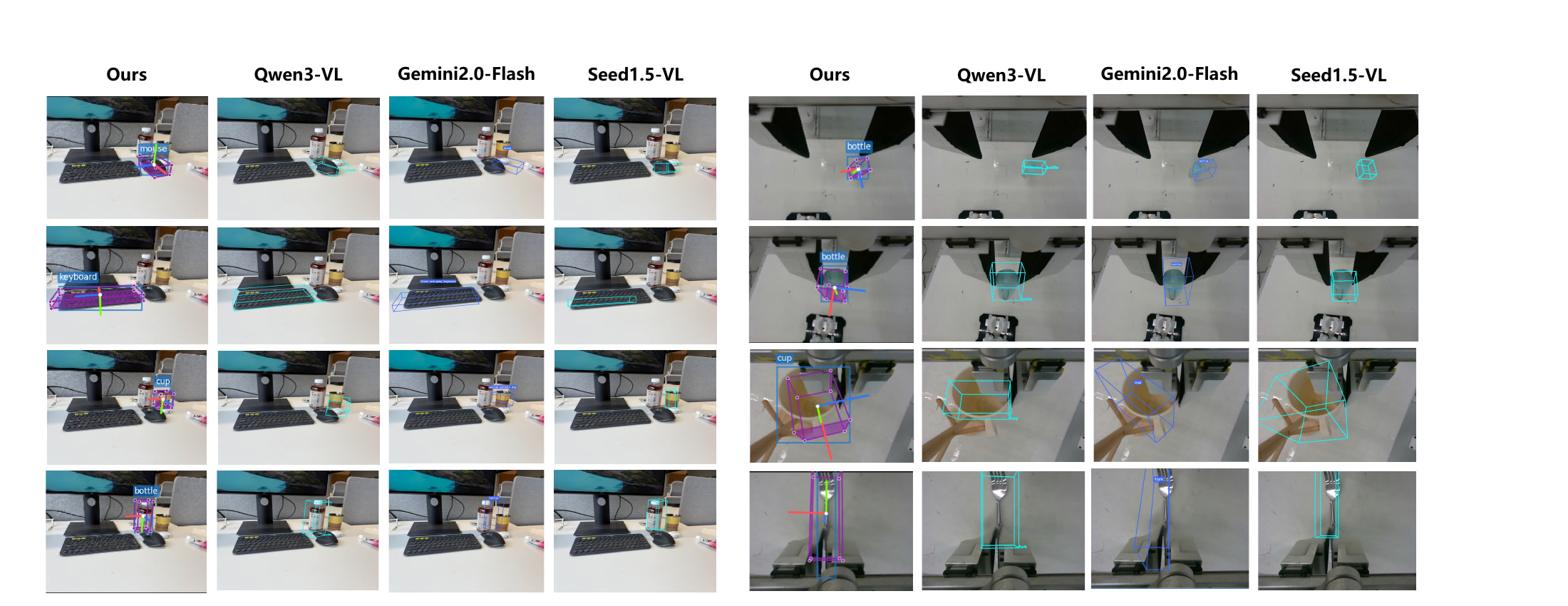

Table I + Figure 3	3D grounding	AP15 数值与未见场景定性结果共同验证 VLM 的空间能力
Tables II–III	仿真策略	RoboTwin 强调视觉扰动，LIBERO 强调跨套件与长程任务
Figures 4–5	真实任务	约 100 demos / task；深度对长程抽屉任务尤其重要
Tables IV–VI	因果拆解	几何模态、数据组成、动作表示、坐标系与 tokenization 分别消融
Figure 7	feature t-SNE	作者用任务簇分离解释 feature collapse 缓解，但它只属辅助证据

3. 研究问题：为什么普通 VLM 不够

3.1 Granularity mismatch

VQA / 图文对齐强调类别、属性和高层关系。机器人操作却要求区分“杯口向左偏了几度”“夹爪还差几厘米接触”“抽屉把手相对相机向前移动了多少”。两个观测语义可以完全相同，最优动作却不同。

因此，VLM 能回答目标是什么，并不意味着其中间特征保留了足以控制的精细 3D state。论文把标准 PaliGemma + action expert 在 RoboTwin Easy / Hard 的 35.4 / 33.4 视为这种 feature collapse 的外部表现。

3.2 Representation mismatch

非机器人 3D 数据通常在 camera frame 标注 object pose；机器人示教却常记录 joint angles、base-frame end-effector pose 或局部 delta action。直接把这些表示混起来有两个问题：

• 机器人特定 joint vocabulary 很难吸收 object-centric 3D 数据；
• 相机观测与 base-frame action 的对应需要模型隐式学习外参和运动学变换。

Pose-VLA 选择 camera-centric 6DoF pose 作为共同物理语言。它不是宣称 camera frame 永远优于 base frame，而是让空间监督和动作监督在预训练期间对齐。

4. 形式化

给定多模态观测 $\mathbf O$ 与语言指令 $\mathbf L$，VLM 自回归建模输出 token 序列 $\mathbf S$：

$$P(\mathbf S\mid\mathbf O,\mathbf L) =\prod_{k=1}^{K}P(s_k\mid\mathbf O,\mathbf L,s_{<k}).$$

序列由多个结构化 tuple 组成：

$$\mathbf S=(\tau_1,\tau_2,\ldots,\tau_T),\qquad \tau_t=\{c_t,b_t,p_t\}.$$

• $c_t$：目标 category token；
• $b_t\in\mathbb R^2$：2D bounding-box center / anchor；
• $p_t\in SE(3)$：相机坐标系中的 6DoF pose。

这个 tuple 在静态图像中表示对象状态；按时间排列后表示夹爪轨迹。论文称它为 universal geometric primitive，因为同一个 token grammar 同时覆盖离散物理实体和连续运动路径。

5. VLM 骨干与显式几何输入

5.1 PaliGemma / SigLIP

Pose-VLA 采用 PaliGemma-3B，视觉编码器为 SigLIP。原始 text vocabulary 与 <loc> vocabulary 保留，用来预测 category 与 2D anchor；新增 pose-related vocabulary 承载旋转、平移和尺度。

5.2 Camera ray encoding

给定内参 $K$，每个像素 $(u,v)$ 的 camera ray 为

$$r(u,v)=K^{-1}[u,v,1]^\top.$$

raymap 经 patchify 与线性投影后，加到 RGB patch embeddings 上，再进入第一个 Transformer block。它类似几何版 positional encoding：普通 2D patch position 告诉模型“像素在哪里”，ray 告诉模型“这条像素射线朝哪个三维方向”。

这对非中心裁剪与高分辨率推理尤其重要，因为相同局部外观位于不同图像位置时，对应的 camera ray 不同。

5.3 Metric depth prior

深度输入不是单一 $D$，而是

$$[D,M]\in\mathbb R^{H\times W\times 2},$$

其中 $M$ 是有效 / 稀疏 mask。作者刻意不归一化 depth value，以保留与物理 metric space 的直接对齐。$[D,M]$ 同样 patchify、embed，并与 RGB tokens 相加。

训练会采样稀疏 depth points，避免模型只适应规则稠密深度，也让同一编码器能够处理不同传感器噪声与缺测模式。

5.4 Modality masking

训练时随机把 raymap 或 depth 置零。因此几何输入是可选条件，而非硬依赖。仿真主表为了公平比较 RGB-only baseline，会同时 mask depth 与 raymap；真实实验则显示可用 depth 仍有明显价值。

6. Unified pose representation

6.1 Object-level pose tokens

旋转以 Euler angles 表示，每个 principal axis 使用专门的 <rot> token。平移根据统计分布拆为：

• $x/y$：共享 <trans_xy> vocabulary；
• $z$：独立 <trans_z> vocabulary；
• 3D grounding 的对象尺寸：<size> vocabulary。

论文指出 $x/y$ 在相机光轴附近密集，$z$ 具有正偏移和长尾；如果所有坐标用同一均匀区间量化，近场接触所需的高精度会被浪费在低密度远端。

附录按数据密度的倒数设置 bin width：高密度区域用窄 bin，尾部用宽 bin，使离散 token 在训练集上近似等频、提高 vocabulary entropy。<rot>、<trans_xy>、<trans_z> 与 <size> 各分配 $N=2048$ bins。

这里需要谨慎：正文一处把 rotation 写成 uniform quantization，而附录把专用空间 tokens 统一描述为 non-uniform strategy。复现时应以公开代码中的 tokenizer / bin edges 为准，并记录具体 checkpoint 的实现版本。

6.2 Trajectory-level pose tokens

机器人 action 以 6DoF gripper pose 表示；动态过程是一串按时间排序的 pose tokens。作者把数据集提供的 base-frame end-effector trajectories 经标定参数变换到每个 camera frame。

其作用不是要求所有机器人共享相同关节结构，而是让 VLM 先学习“图像中的夹爪如何在三维中运动”。具体 embodiment 的关节与控制接口由 post-training action expert 再处理。

6.3 为什么不是 OpenVLA 的 delta-action bins

OpenVLA 风格 uniform bins 编码局部 delta actions：

• token 与具体机器人动作定义耦合；
• 无法直接承载非机器人 object pose；
• 均匀量化不适应近场高精度、远场低密度的异方差分布。

正交消融中换回 OpenVLA binning 后，RoboTwin Easy / Hard 从 79.9 / 79.1 降到 68.5 / 65.9。

7. 训练目标与两阶段解耦

7.1 Pre-training：spatial grounding + motion alignment

预训练仍是标准 next-token prediction：

$$\mathcal L_{pre}(\theta) =-\sum_{k=1}^{K}\log p_\theta\big(s_k\mid\phi(\mathbf O),\mathbf L,s_{<k}\big),$$

$\phi(\mathbf O)$ 表示经过 modality masking 的观测。模型联合生成 2D localization 与扩展的 3D pose tokens。

训练可以理解为两种密集监督：

1. Spatial grounding：从图像与文本目标恢复 object category、2D anchor、camera-centric 6DoF pose / size。
2. Motion alignment：从机器人视频预测 camera-centric future gripper trajectory。

第一类把 VLM 从 semantic describer 推向 geometric reasoner；第二类让这种几何特征对控制敏感。

7.2 Post-training：flow-matching action expert

VLM 后接轻量 action expert，结构沿用 π0 类双系统思路。expert 接收 action state 与 noise，通过 flow-matching objective 学习连续 action denoising；VLM 与 expert 在 self-attention 中交换信息。

它完成的是 robot-specific embodiment alignment，而不是再次训练 VLM 从头获得全部几何能力。

7.3 推理时不显式求 pose

论文正文给出明确 remark：3D pose prediction strictly serves as an auxiliary proxy task during pre-training。部署时 action expert 直接把隐特征映射为连续动作，不显式估计 object pose 或 camera trajectory，因此没有额外 pose decoding 开销。

这意味着 Pose-VLA 与“先跑 6D pose estimator，再把 $R,t$ 输入控制器”的 modular pipeline 不同。它的空间表示更难单独验证和替换，但端到端延迟更低。

7.4 Action-expert 初始化口径不一致

论文正文称 action expert 从随机初始化开始，不继承 π0 参数；附录却把 full model 写成 Pose-VLA (π0)，使用官方 π0 checkpoint，并报告随机初始化 Pose-VLA 为 79.91 / 79.10、π0 初始化版本为 81.30 / 80.72。

因此正确读法是：

• 79.91 / 79.10 能证明 pose-centric VLM 在 scratch expert 下仍有效；
• 81.30 / 80.72 显示 action-expert pretraining 还有约 1.4–1.6 点收益；
• 复现实验必须标注 expert initialization，不能把两者统称为同一配置。

8. 预训练数据与计算

8.1 非机器人 3D 数据

共 140 万图像、650 万个 3D annotations：

数据支柱	组成	学到什么
General 3D detection	Omni3D：Objectron、SUN RGB-D、ARKitScenes	室内与对象中心的 3D box / pose grounding
6D pose estimation	Omni6DPose：SOPE、ROPE	大词汇真实 / 合成对象的 6DoF 与尺度
Manipulation-centric perception	BOP：YCB-V、LineMOD、HOT3D	接近机器人工作空间的对象几何与姿态

数据混合含真实与合成图像，覆盖不同照明、材质、场景尺度和标注密度。

8.2 机器人轨迹

共约 155 万条 trajectories：

• AgibotWorld Beta（真实）：100 万条；100 台同构机器人、200 tasks、87 atomic skills。
• InternData-A1（仿真）：55 万条；ARX、Aloha、Franka 等 4 embodiments、227 scenes。

轨迹的价值不仅是动作样本量，而是把预训练的静态空间 token 延伸到时序 motion token。

8.3 训练配置

• optimizer：AdamW；
• schedule：cosine；
• peak learning rate：$5\times10^{-5}$，1,000-step warmup；
• minimum learning rate：$2.5\times10^{-6}$；
• precision：bfloat16；
• hardware：16 × NVIDIA H20；
• batch：8 / GPU；
• 3D grounding 与 trajectory estimation 各约 2 天。

这些数字只覆盖论文描述的两个预训练任务；下载 checkpoint、后训练每个机器人 benchmark、仿真采集和真实示教成本仍应单独计算。

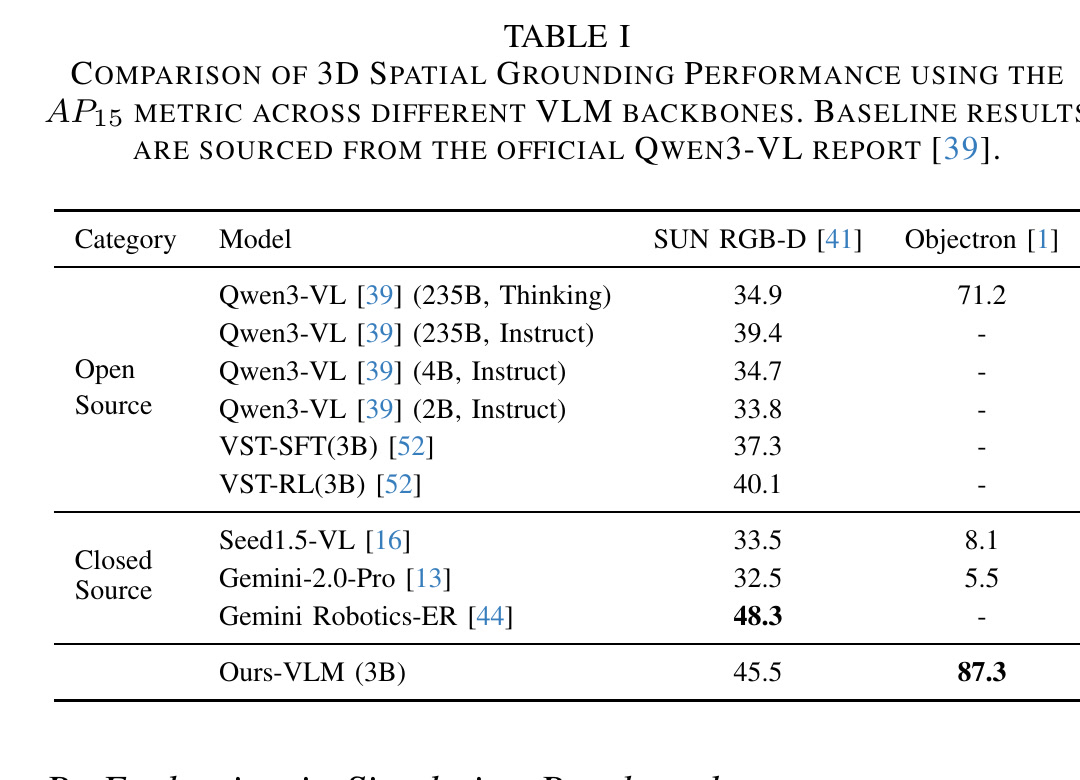

9. 3D grounding 评测

9.1 协议

• 主要在 Omni3D 的 SUN RGB-D 与 Objectron subset 上评测；
• 文本 prompt 指定目标 object category；
• IoU threshold 固定 0.15，报告 AP15 / mAP@0.15；
• 所有 prediction confidence 固定为 1.0，以减少置信度排序对结果的影响。

AP15 衡量 3D box grounding，不等价于 BOP AP、ADD(-S) 或 VSD / MSSD / MSPD AR。阈值 0.15 也明显比 2D detection 常见的 IoU 0.5 更宽，跨论文比较必须确认协议。

9.2 结果解释

• Objectron 87.3：对象中心、桌面尺度场景与操控所需几何更接近，收益最突出。
• SUN RGB-D 45.5：高于所有表中开源 baseline 与 VST-SFT / RL，但低于 Gemini Robotics-ER 48.3。
• Qwen3-VL 235B Thinking 在 SUN RGB-D 只有 34.9，说明参数规模和一般 3D QA 能力不能替代针对 pose 的表示预训练。

10. 仿真策略评测

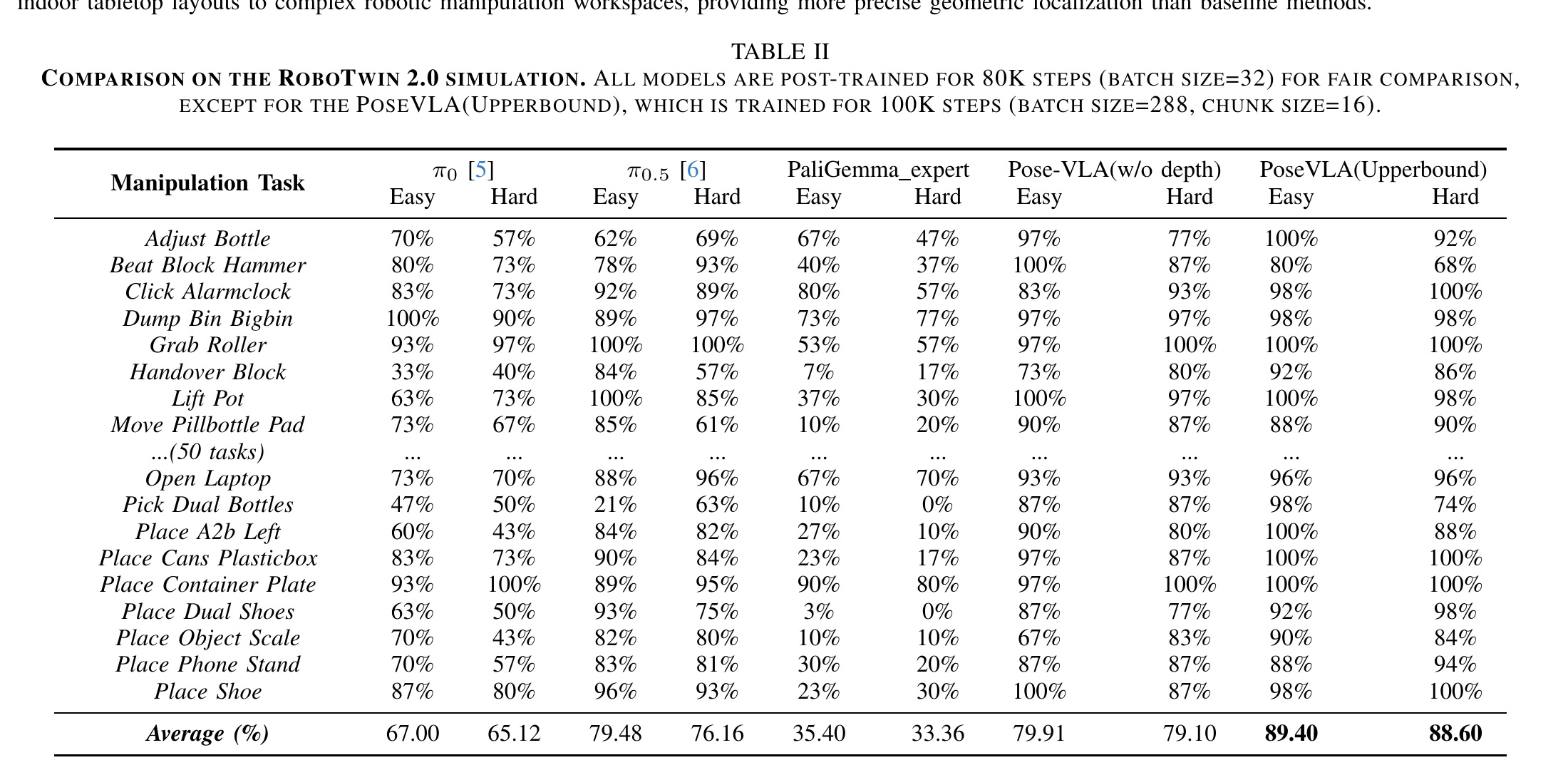

10.1 RoboTwin 2.0

设置：

• 50 tasks；
• clean demonstrations：2,500（50 / task）；
• heavily randomized demonstrations：25,000（500 / task）；
• 公平主比较统一 80K optimization steps、total batch size 32；
• Easy 与 Hard 各按每任务 100 次 trials 报告平均 success rate；
• Pose-VLA 在主表遮蔽 depth 与 raymap，仅使用 RGB。

Hard 相对 π0 提升 13.98 点，相对 π0.5 提升 2.94 点。Easy / Hard 差距只有 0.81 点，说明视觉与几何随机化下的性能保持是主亮点。

项目页在 2026 年 7 月更新了扩展训练结果：100K steps、24 GPU × 12 batch、chunk size 16，Easy / Clean 89.4、Hard / Random 88.6。它说明模型可继续 scale，但由于训练步数、batch 和 action chunk 同时变化，不能据此判断是哪项设计带来约 9.5 点提升。

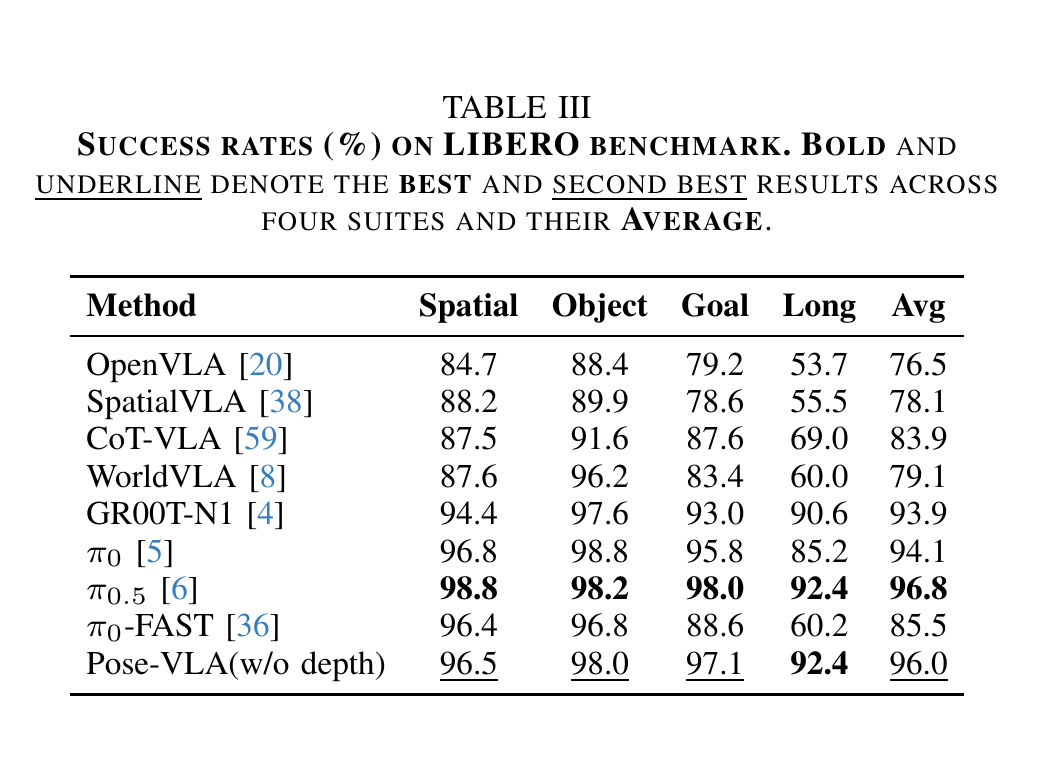

10.2 LIBERO

LIBERO 包含 Spatial、Object、Goal、Long 四个 suite，每个 suite 含 10 tasks、该 suite 内共 500 demonstrations。结果如下：

论文称“competitive”比“全面 SOTA”更准确：Pose-VLA 的平均值是第二名，Spatial / Object / Goal 也不是单列第一；最强证据是 Long 达到并列最佳，同时显著高于 π0 的 85.2。

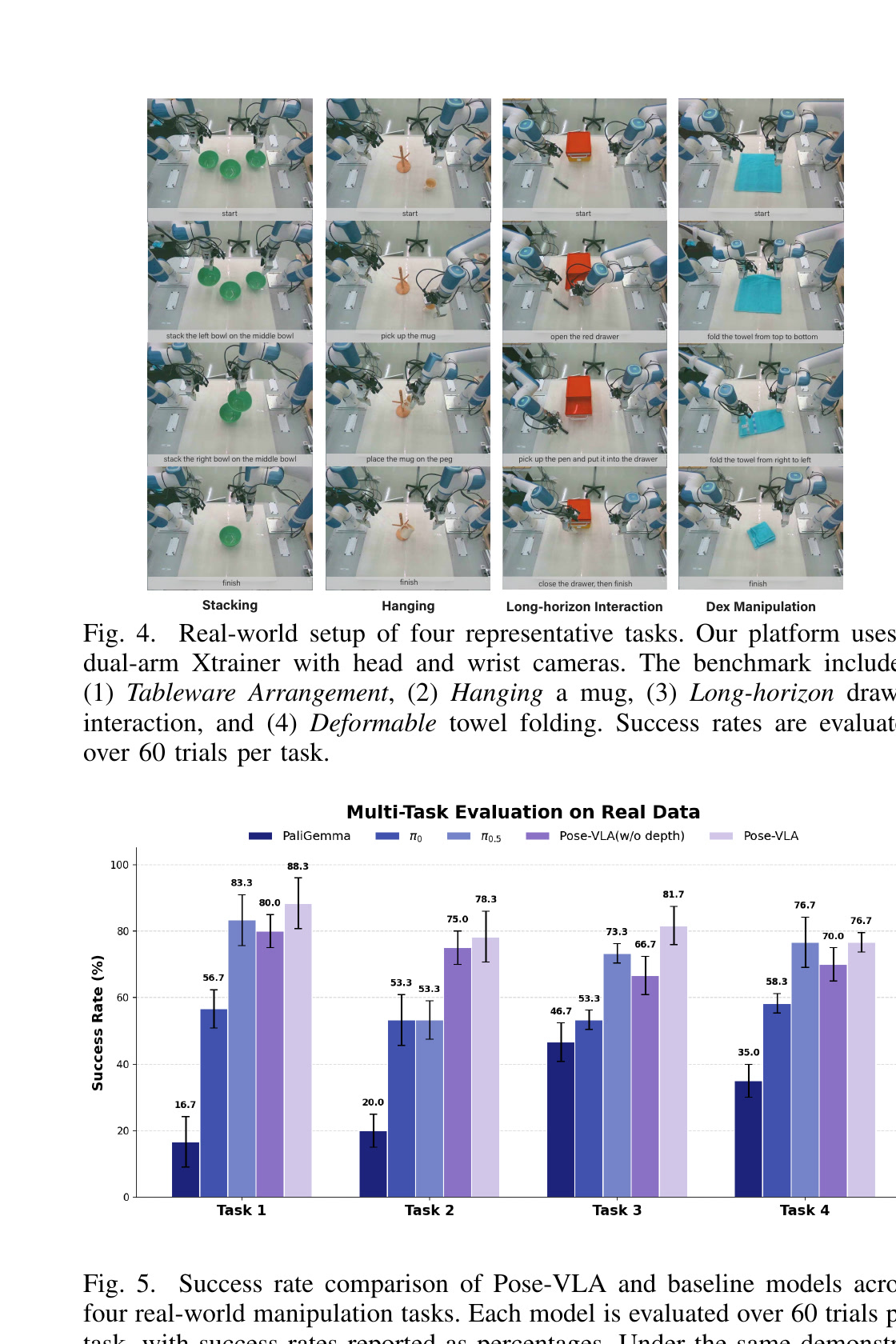

11. 真实双臂实验

11.1 平台与任务

• Dual-arm Xtrainer；每臂 1-DoF parallel gripper；
• RealSense D455 作为 head-mounted Eye-on-Base；
• RealSense D405 作为 Eye-on-Hand；
• 每任务平均约 100 demonstrations；
• 3 random seeds，每 seed 20 trials，总计 60 trials / task。

四个任务：

1. Stacking：三只套碗堆叠；
2. Hanging：把杯子挂到木架指定 peg；
3. Long-horizon Interaction：开抽屉、拿笔放入、关抽屉；
4. Deformable Manipulation：折叠毛巾。

11.2 深度贡献

去掉 depth 的 Pose-VLA 为 80.0 / 75.0 / 66.7 / 70.0，完整模型为 88.3 / 78.3 / 81.7 / 76.7：

• Stacking：+8.3；
• Hanging：+3.3；
• Long-horizon：+15.0；
• Towel folding：+6.7。

深度在需要精确抽屉几何与多阶段闭环的 Task 3 贡献最大。仿真 RGB-only 结果证明模型可在缺少几何模态时工作，真实结果则证明传感器可用时仍应使用 metric depth。

12. 消融：增益到底来自哪里

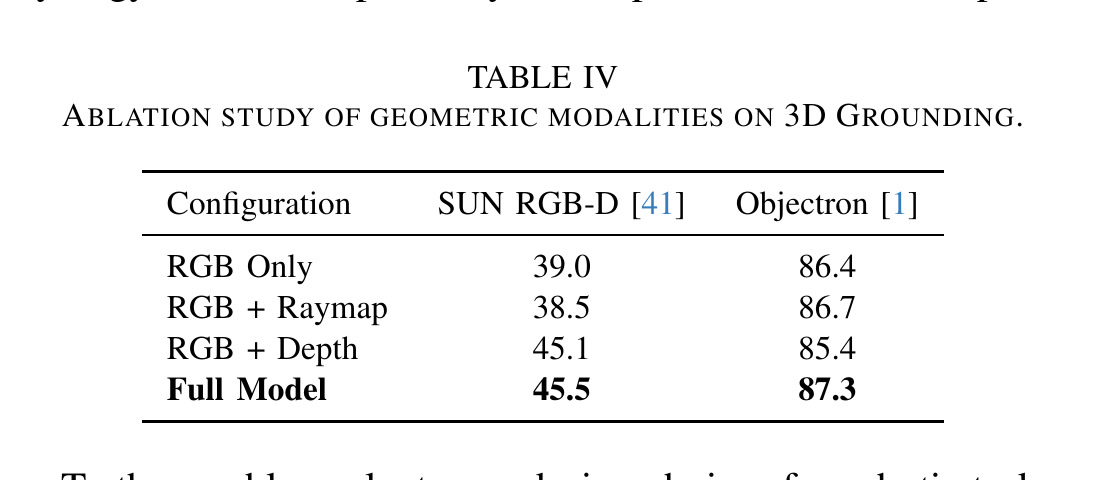

12.1 Geometric modalities

• SUN RGB-D：dense depth 提供大场景 metric context，39.0 → 45.1；raymap 单独为 38.5，不带来正增益。
• Objectron：RGB 86.4 已很高；raymap 86.7，depth 85.4，完整模型 87.3。

因此不能单独宣称 raymap 总是有效。表中明确支持的是 raymap 与 depth 联合时得到最佳总体结果；raymap 的独立贡献在 SUN RGB-D 上为负 0.5。

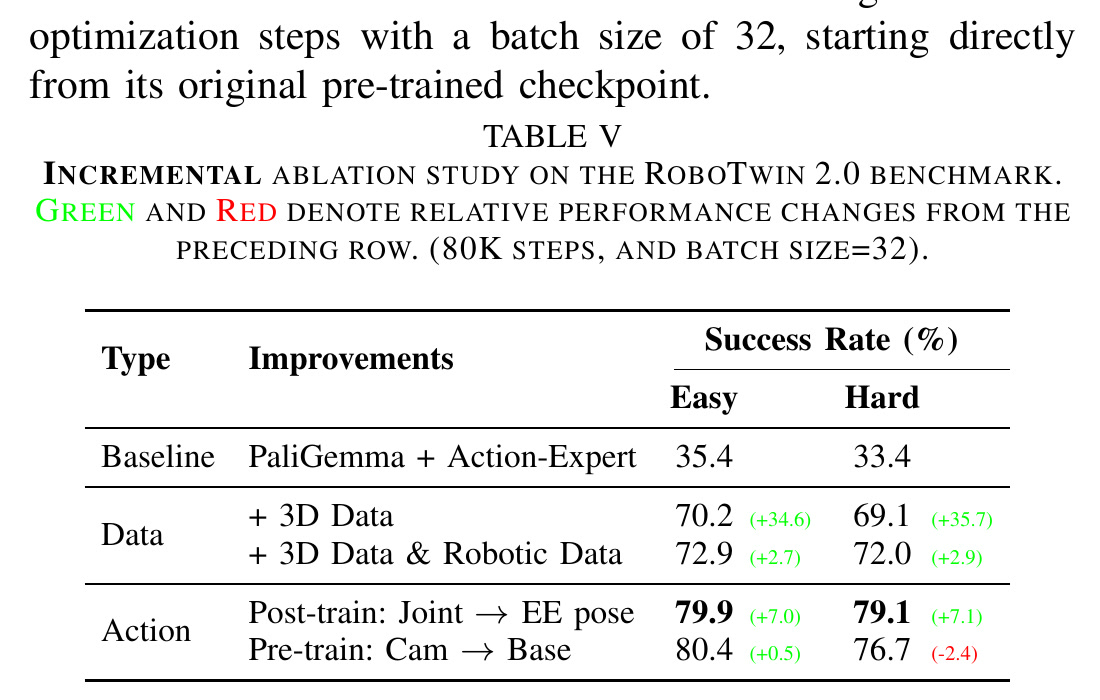

12.2 Data 与 action representation

增量配置	Easy	Hard	相对上一行的解释
PaliGemma + Action Expert	35.4	33.4	scratch baseline
+ 3D Data	70.2	69.1	+34.6 / +35.7，最大贡献
+ 3D & Robotic Data	72.9	72.0	+2.7 / +2.9，motion alignment 增益
Post-train Joint → EE pose	79.9	79.1	+7.0 / +7.1，动作空间与预训练 pose 对齐
Pre-train Cam → Base	80.4	76.7	Easy +0.5、Hard -2.4，扰动下 camera frame 更稳

“robot data 增量较小”不等于机器人轨迹没用：Table V 是顺序增量，最后 action representation 的收益依赖前面的 trajectory / 3D representation。它只说明在当前数据规模下，通用 3D data 是最大边际来源。

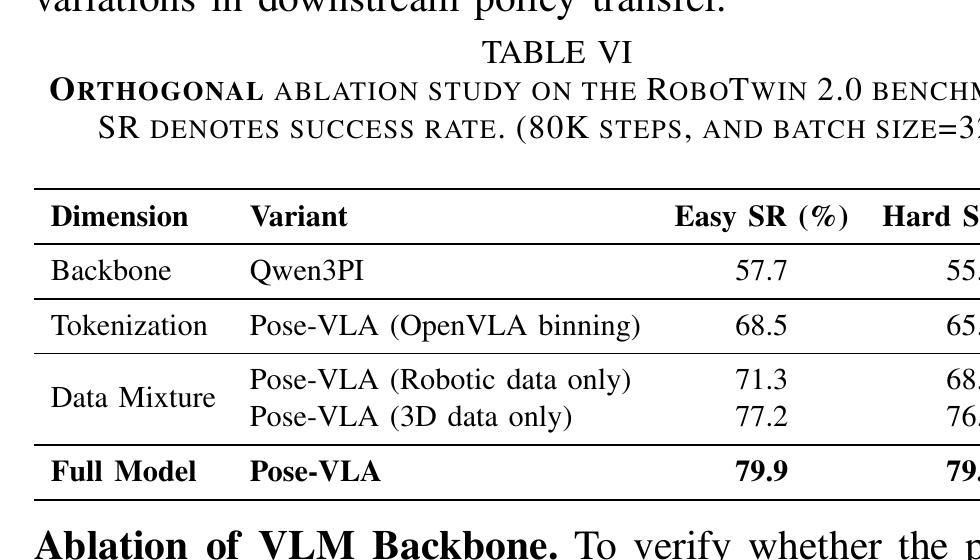

12.3 正交消融

三条结论最可靠：

1. 强通用 VLM 不等于强策略 backbone：Qwen3PI 比 Pose-VLA Hard 低 23.8 点。
2. 非机器人 3D data 是关键：3D-only 76.2，robot-only 68.3。
3. 表示与数据扩展耦合：OpenVLA binning 让通用 pose supervision 难以完整转移。

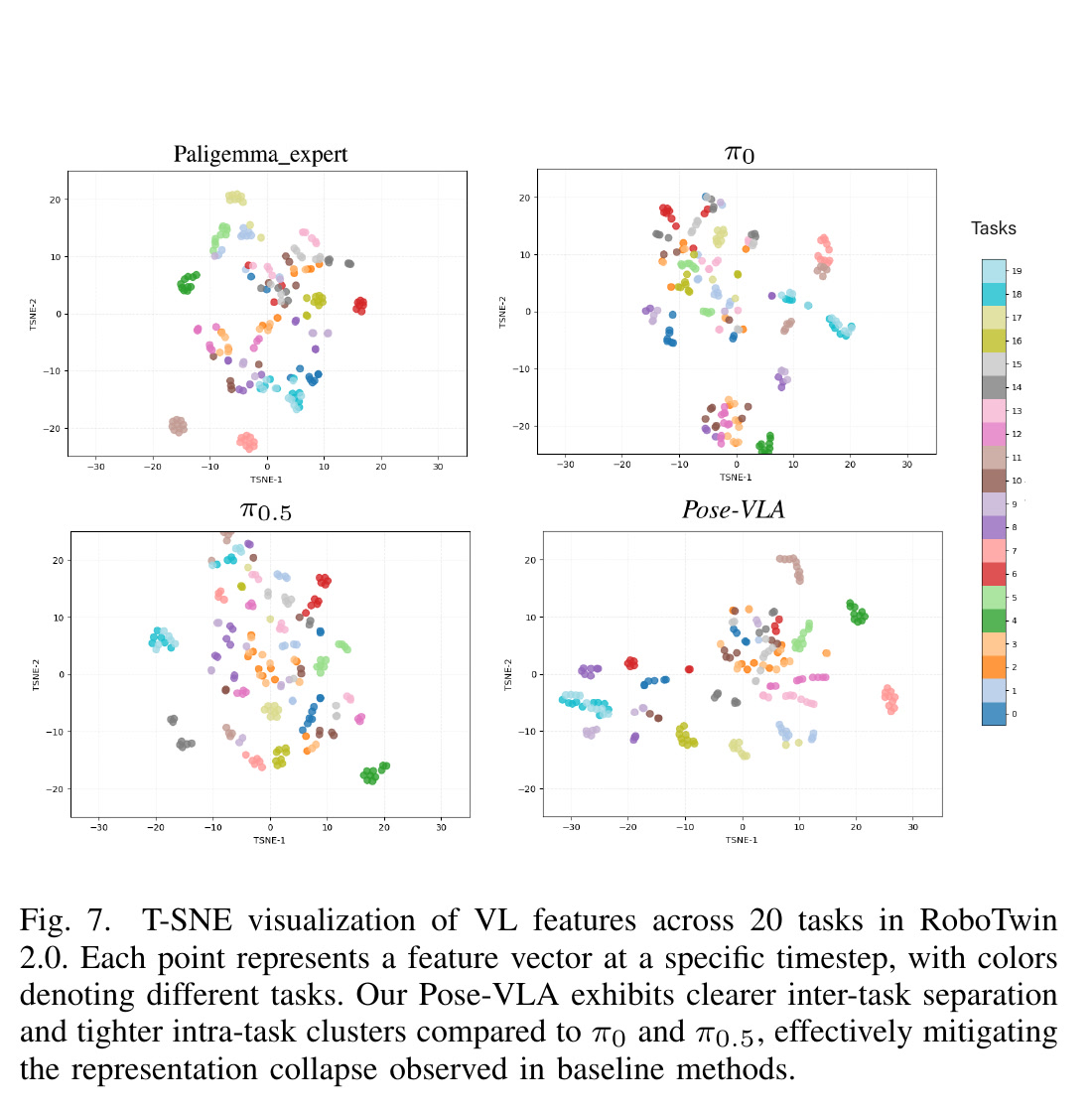

12.4 t-SNE 只能作辅助解释

13. 作者主张、证据与本站判断

主张	主要证据	本站判断
pose-centric 预训练缓解 VQA backbone 的 feature collapse	PaliGemma 33.4 → Pose-VLA 79.1；t-SNE	任务性能证据强，表征机制证据中等；t-SNE 不是因果证明
非机器人 3D 数据可转移到控制	+3D data 增益 35.7；3D-only 76.2	支持充分，是最强消融结论
camera-centric pose 是 universal interface	Cam→Base Hard -2.4；EE pose +7.1；跨 3D / robot data	当前平台基本支持，跨更多相机标定与移动机器人仍待验证
可兼容 RGB-only	modality masking；RoboTwin / LIBERO w/o depth	支持，但真实任务完整 depth 明显更好
少量真实示教即可泛化	四任务、约 100 demos / task、81.25	初步支持，任务与平台覆盖仍小
几何先验保留长程能力	LIBERO-Long 92.4；真实 long-horizon 81.7	有实验证据，但尚未分离视觉几何与策略记忆的贡献

14. 与传统 6D object pose 的关系

14.1 它使用了什么 6D pose supervision

• Omni6DPose / BOP 等对象 pose 标注；
• camera-centric $SE(3)$ object state；
• category + 2D anchor + pose / size 的结构化输出；
• Objectron / SUN RGB-D 上的 3D grounding AP15 与定性姿态框。

14.2 它没有做什么

• 没有在 BOP test protocol 上报告 VSD / MSSD / MSPD AR；
• 没有把部署时 object pose 作为显式、可插拔 API；
• 没有证明策略成功率可由某个独立 6D pose error 单调解释；
• 没有在推理时运行 PnP、ICP、render-and-compare 或显式 trajectory estimation。

所以它更适合放在本站的 VLA / 具身智能 分区，而不是与 FoundationPose、MegaPose、SAM-6D 的 BOP 结果直接排名。

14.3 对 6D pose 研究的启发

1. 6D pose annotations 可以成为通用 representation supervision，而不只服务单一 pose head。
2. object pose 与 end-effector pose 若共享坐标系和 tokenization，可直接连接 perception pretraining 与 control adaptation。
3. metric depth、intrinsics 和 ray geometry 不一定要成为硬输入，也可通过 modality masking 变成训练期先验。
4. pose benchmark 的下游价值可以用 policy success 验证，但仍需保留独立 pose metric 才能诊断几何误差。

15. 限制、隐含假设与失败风险

15.1 数据与任务覆盖

• pose pretraining 主要来自 rigid-object datasets；deformable task 只在 downstream adaptation 出现。
• 真实测试局限于静态 tabletop、双臂平行夹爪和四个任务。
• 没有系统覆盖移动机器人、egocentric camera 或 dexterous hand。
• 大规模 3D 标注本身并不免费，尤其机器人视频的相机系轨迹需要标定与转换。

15.2 坐标与标定假设

• raymap 依赖正确 $K$；多相机轨迹投影还依赖外参和时间同步。
• camera frame 随相机移动。若相机抖动、rolling shutter 或 hand-eye calibration 偏差未建模，统一 token 会混入系统误差。
• Euler angle 离散化存在周期边界和万向节风险；论文未给出对连续旋转拓扑的专门处理。

15.3 Tokenization 风险

• 2048 bins 在训练分布内提高分辨率，但越过分布尾部时可能量化饱和。
• 数据分布驱动的 bin edges 可能绑定传感器工作距离；换相机或 workspace 后需重新检查统计。
• <trans_xy> 共享 vocabulary 假设横向两轴统计相近，在特殊安装方向下未必成立。

15.4 语义—几何权衡

作者明确承认：强化 spatial priors 可能损伤原 VLM 面对复杂 semantic distractors 时的通用推理。未来需要 semantic-preserving training，而不是默认几何增益没有代价。

15.5 实验口径

• RoboTwin Upperbound 同时改变 steps、batch、chunk size，不能作为单变量消融。
• 论文正文与附录对 action expert initialization 的描述不一致。
• 3D grounding 置信度全部设为 1.0，不评估 calibration / ranking。
• t-SNE 只展示选择后的低维投影，无法量化表征保留的全部信息。

16. 开源状态与复现路径

官方仓库已提供：

• VLM spatial training：next-token prediction；
• action training：Flow Matching；
• 3D grounding inference；
• RoboTwin evaluation / conversion；
• HDF5 与 LeRobot 数据支持；
• Stage-1 Hugging Face checkpoint 与 RoboTwin ModelScope checkpoint。

README 给出的主要环境为 Python 3.10.12、PyTorch 2.7.0、CUDA 12.6，并需要 PaliGemma 以及 π0 / π0.5 相关权重。实际复现建议分层：

1. 先用 Stage-1 checkpoint 复查 3D grounding token decode 与 AP15；
2. 固定 camera intrinsics / coordinate convention，验证 object pose token 的 encode-decode round trip；
3. 在小规模 trajectory 上检查 base-to-camera 变换与 EE pose；
4. 明确 action expert 是 scratch 还是 π0 initialization；
5. 复查 80K 公平配置，再单独复现 100K scaling 配置；
6. 同时报告 RGB-only 与 RGB-D，避免把 modality masking 误写成 depth-free 最优。

17. 最终判断

Pose-VLA 最扎实的贡献是一个数据与表示层面的闭环：

$$\text{non-robotic 3D annotations} \rightarrow \text{camera-centric pose tokens} \rightarrow \text{spatially grounded VLM} \rightarrow \text{EE trajectory alignment} \rightarrow \text{continuous robot actions}.$$

论文用强消融证明，性能提升的最大来源确实是通用 3D data，而不是单纯增加机器人示教；EE pose 与 camera frame 又让这些先验更容易迁移到控制。RoboTwin、LIBERO 与真实双臂结果覆盖了扰动、长程和少样本适配，整体证据较完整。

但它还不是“通用机器人空间智能”终点：刚体预训练、固定 tabletop、标定依赖、语义能力权衡和实验初始化口径都需要后续验证。最准确的定位是：Pose-VLA 展示了 pose supervision 可以成为 VLA backbone 的通用预训练信号，而不是证明显式 6D pose 模块已经被端到端策略完全替代。
