物体位姿估计 · 2024 · CVPR · CCF A

Object Pose Estimation via the Aggregation of Diffusion Features

该方法冻结 Stable Diffusion v1.5，聚合 U-Net 多层中间特征做模板匹配；CWA 在 unseen LM / O-LM 达 98.2 / 85.9 Acc15，T-LESS 以 21k 模板达 71.03 VSD recall。优势是未见对象表征泛化，代价是仍需 CAD、真值 crop 与大模板库，并不直接回归完整 6D pose。

Paper Code

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Unseen objects

输入模态

RGB object cropCAD-rendered pose templates

关键依赖

known test-time CAD modelsground-truth object crop in the reported protocol301 templates per object on LM / O-LM21,672 templates per object on T-LESSfrozen Stable Diffusion v1.5 U-Net

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Tianfu Wang, Guosheng Hu, Hongguang Wang
作者单位: Shenyang Institute of Automation, Chinese Academy of Sciences / Institutes for Robotics and Intelligent Manufacturing, Chinese Academy of Sciences / University of Chinese Academy of Sciences / Oosto
会议 / 期刊: 会议 · CVPR · CCF A
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Unseen objects
数据集: LINEMOD Occlusion LINEMOD T-LESS
评估指标: Rotation Error VSD
方法标签: 实例级位姿估计 rgb-only unseen-object stable-diffusion foundation-feature template-matching feature-aggregation context-aware-weighting frozen-backbone synthetic-rendering 未知物体级位姿估计绝对位姿估计
关键依赖: known test-time CAD modelsground-truth object crop in the reported protocol301 templates per object on LM / O-LM21,672 templates per object on T-LESSfrozen Stable Diffusion v1.5 U-Net

Reading Notes

粗读 / 精读

已生成 src/paper-notes/diffusion-features-pose-cvpr2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：Diffusion Features for Pose

1. 基本信息

标题：Object Pose Estimation via the Aggregation of Diffusion Features
作者：Tianfu Wang, Guosheng Hu, Hongguang Wang
机构：Shenyang Institute of Automation, CAS；Institutes for Robotics and Intelligent Manufacturing, CAS；UCAS；Oosto
年份 / 会议：2024 / CVPR Highlight
论文：CVF 正式页面 · 正式 PDF · 代码
阅读模式：粗读

2. 一句话定位

这篇论文把冻结 Stable Diffusion v1.5 的多层 U-Net feature 当作通用对象表征，再学习轻量的跨层聚合器用于 CAD 模板检索；它解决的是未见对象的“识别 + 姿态模板选择”泛化，而不是无 CAD 的直接 6D 回归。

3. 图表导读

扩散特征的三种聚合架构 — 原论文 Figure 3：作者比较直接相加 VA、带 bottleneck 的非线性聚合 NA，以及根据输入上下文学习各层权重的 CWA；最终主实验采用 CWA。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

扩散特征聚合在 LINEMOD 与 Occlusion LINEMOD 的结果 — 原论文 Figure 4 与 Table 1–2：timestep 越大，干净输入上的 pose accuracy 越差；CWA 在 unseen LM / O-LM 达 98.2 / 85.9，后者比 Template-pose 的 76.3 高 9.6 个百分点。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

4. 问题设定

输入：论文协议使用真值 object crop；目标 CAD 渲染成多姿态模板。
输出：在模板集合中检索对象身份和姿态；LM / O-LM 主指标为类别正确且旋转误差低于 15° 的 Acc15。
训练 / 测试按对象划分，重点考察训练未见对象。
T-LESS 还按 VSD recall 评估完整 pose，但 translation 沿用 SSD-6D 的投影距离估计，不是聚合网络直接回归。
因而它属于 RGB + CAD template 的 unseen-object pose，不是 model-free 或检测到位姿的完整端到端系统。

5. 方法概览

将 512 分辨率 object crop 输入冻结的 Stable Diffusion v1.5 U-Net，不加噪声、timestep 设为 0。
取 U-Net 多个层级的中间 feature，上采样并投影到统一的 $64\times64$ 特征图。
VA：每层 3×3 conv 后直接逐元素相加。
NA：以带残差的 bottleneck 引入非线性，最后卷积采用 ControlNet 风格 zero initialization。
CWA：对每层 feature 做全局池化，MLP + softmax 产生 input-dependent 权重，再加权求和。
训练只更新 aggregation network，用真实图与正 / 负 pose templates 构造 InfoNCE。
测试对 query 与模板算局部 cosine similarity，经 template mask 和阈值过滤后平均，选最大模板。

6. 实验速览

LM / O-LM：13 个对象，三组 non-overlapping object split；每对象 301 templates。
T-LESS：1–18 为 seen，19–30 为 unseen；每对象渲染 21,672 templates。
LM unseen：
- Template-pose 93.5；
- CWA SD-v1.5 98.2；
- SD-v2.0 98.4，DINOv2 97.8。
O-LM unseen：
- Template-pose 76.3；
- VA 84.6、NA 85.5、CWA 85.9；
- OpenCLIP 81.1、DINOv2 78.1。
T-LESS VSD recall：
- Template-pose 92k templates：58.87；
- Template-pose 21k：58.25；
- CWA 21k：71.03，seen / unseen 为 70.87 / 71.26。
参数量：Template-pose 24.04M；VA 2.53M、NA 13.28M、CWA 13.29M。这里不含冻结 SD backbone 的总参数与推理开销。

7. 快速判断

亮点：系统证明生成式预训练中间特征对未见对象的局部姿态判别有价值；CWA 不把所有层等权处理；跨 SD、OpenCLIP、DINOv2 的对照较完整。
限制：需 CAD、真值 crop 与大量模板；LM / O-LM 的 Acc15 主要评旋转和身份，不等同 BOP 完整 6D AR；总推理成本没有像参数表那样充分展开。
阅读提醒：官方 CVF 版本报告 unseen LM 98.2；早期 arXiv 摘要曾出现 97.9，本站以 CVPR 正式版本和主表为准。
适合读者：foundation features for geometry、diffusion representation、template matching、unseen-object pose、跨层 feature aggregation。

已生成 src/paper-notes/diffusion-features-pose-cvpr2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：Diffusion Features for Pose

1. 核心判断

这篇工作的关键不是用 diffusion model 生成 pose，而是将 Stable Diffusion U-Net 当成多尺度视觉 backbone。作者观察到：

discriminative pose feature 在训练对象上很准，但到未见对象会掉；
Stable Diffusion 的中间 feature 在没有见过 LM / O-LM 目标实例时，仍能保留局部外观与视角结构；
不同 U-Net 层对不同对象最有效，因此不能固定选一个层；
一个随输入分配层权重的聚合器，能把这些通用 feature 适配为 pose-template similarity。

正式 CVPR 版本在 unseen LM / O-LM 达 98.2 / 85.9 Acc15，T-LESS VSD recall 为 71.03。结果很强，但协议也较窄：使用真值 object crop、测试时 CAD 和大量模板；LM / O-LM 主要评对象身份与 rotation，不等于完整检测到 6D pose。

2. 任务设定与输出到底是什么

给定：

query RGB object crop $I_q$ ；
候选对象 CAD；
每个对象在不同 pose 下的 template images $\{I_t^k\}$ 。

模型计算相似度：

s(I_q,I_t^k)= \operatorname{Avg}_{(u,v)\in \mathcal M_k} \left[ \operatorname{cos} \left( \hat F_q(u,v),\hat F_t^k(u,v) \right) \right],

经过 threshold 和 template mask 过滤，选择最大相似度模板，将其 object id 与 pose 赋给 query。

LM / O-LM 的 Acc15 同时要求：

d(\hat R,R)= \frac{1}{\pi} \arccos\left(\frac{\operatorname{tr}(R^\top\hat R)-1}{2}\right) <15^\circ,

且对象类别 / id 正确。

T-LESS 使用 VSD recall@0.3，并沿用 SSD-6D 的 projective distance translation estimation。换言之：

论文主要学习 pose-aware image similarity；
rotation 来自 best template；
translation 不是 diffusion aggregator 直接回归；
detection / cropping 不在主协议内。

3. 为什么 diffusion features 可能泛化

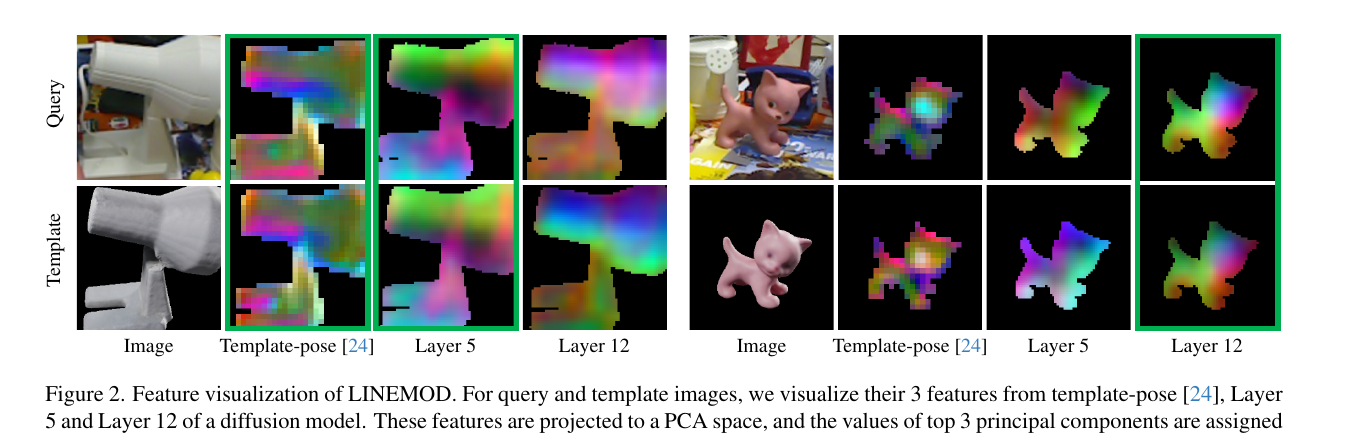

Stable Diffusion intermediate features compared with pose features — 原论文 Figure 2。作者将 template-pose feature 与 Stable Diffusion 第 5、12 层 feature PCA 到 RGB；绿色框显示不同对象的最佳层并不相同。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

作者先对 LINEMOD query / template 的 feature 做 PCA visualization：

Template-pose 的 task-specific feature 对训练对象有判别性，但对 unseen appearance 的对应更不稳定；
Stable Diffusion 浅 / 中层更保留局部结构，高层更偏对象语义与大尺度形状；
lamp 上 layer 5 更一致，cat 上 layer 12 更一致；
因此“最佳 layer”依赖输入对象和场景。

这里的泛化不来自 diffusion sampling，也不需要 text prompt。Stable Diffusion 在 LAION-5B 上学到的生成式视觉统计被当作 frozen prior。

论文将输入图直接送入 SD v1.5：

resolution 512；
timestep $t=0$ ；
不人为加噪；
使用 unconditional text embedding；
抽取 U-Net 各层 features；
统一到 $64\times64$ 。

timestep ablation 显示从 0 增到 1000 时 LM / O-LM accuracy 持续下降。对干净 object image，模型假设噪声越大，feature 越偏离精细姿态。

4. 三种聚合器

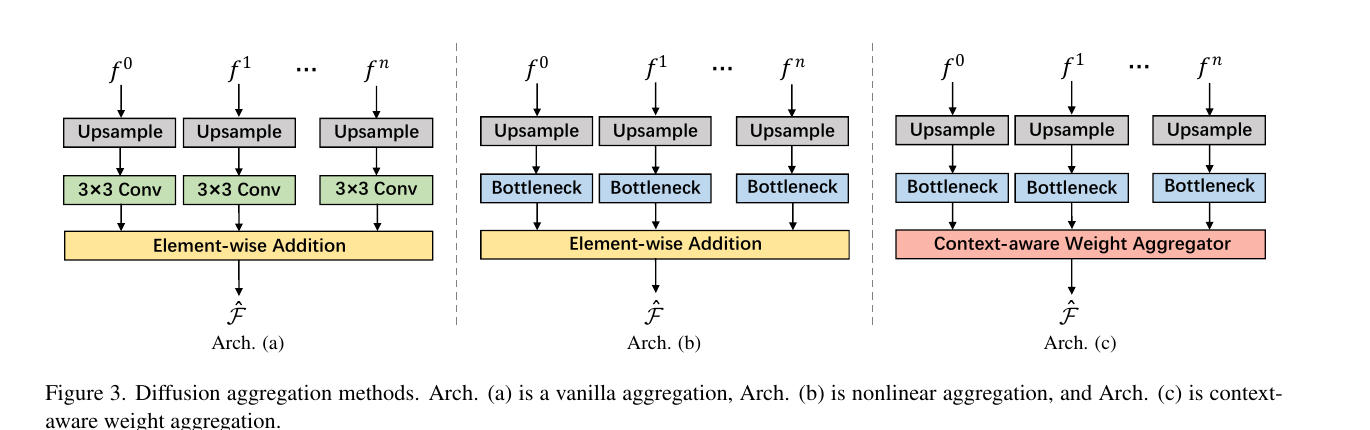

Vanilla nonlinear and context-aware diffusion feature aggregation — 原论文 Figure 3。三种方法都先统一 feature resolution；区别是逐层线性映射、带残差 bottleneck 的非线性映射，以及按 query context 动态赋权。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

设 U-Net 多层 feature 为 $\{f_i\}_{i=1}^n$ 。

4.1 Vanilla aggregation，VA

\hat F=\sum_{i=1}^{n}\Phi_{\text{ext}}^i(f_i).

每层先上采样、3×3 conv 投影到统一 channels，再相加。它参数少（2.53M），但所有层固定等权，表达能力受限。

4.2 Nonlinear aggregation，NA

将普通 conv extractor 换成含三层 convolution、ReLU 和 skip connection 的 bottleneck。最后卷积采用 zero initialization，初始时近似 identity / zero residual，减少有限 pose 数据破坏预训练 feature 的风险。

NA 参数 13.28M，在 O-LM unseen 为 85.5，明显优于 VA 84.6。

4.3 Context-aware weight aggregation，CWA

先计算：

h_i=\Phi_{\text{ext}}^i(f_i),

全局池化得到每层摘要 $l_i$ ，再：

\{w_1,\ldots,w_n\} =\operatorname{softmax}(\operatorname{MLP}([l_1,\ldots,l_n])).

最终：

\hat F=\sum_iw_ih_i.

CWA 的意义是对 lamp、cat 等不同对象选择不同层组合，而不是学一组全数据固定标量。参数 13.29M，与 NA 几乎相同，性能提升来自动态 weighting。

5. 训练与模板匹配

Stable Diffusion 全部冻结，只训练聚合器。对每张真实训练图：

1 个同对象 / 正确 pose 的 positive template；
$M-1$ 个 negative templates；
用 InfoNCE 拉近正 pair、推开负 pair。

测试 similarity 沿用 Template-pose：

对 query / template fused feature 求 dense cosine similarity；
threshold 去掉低置信度位置；
template mask 只保留前景；
对剩余值平均；
检索最高分 template。

这种设计的优点是训练目标与 inference retrieval 一致；缺点是速度和内存随 template count 增长，且需要可靠 crop / mask。

6. 数据协议

LM / O-LM：

LM 13 个 objects；
按 object 分成三个 non-overlapping groups；
每组保留 10% 图像评 seen objects；
在 LM 训练，在 LM 与 heavily-occluded O-LM 测试；
每对象 301 templates；
使用 GT pose 居中裁剪 object，遵循 Template-pose 协议。

T-LESS：

30 个 textureless、对称、相似 industrial objects；
objects 1–18 seen，19–30 unseen；
只用 seen objects 训练；
测试完整 test set；
每对象 21,672 templates；
使用 GT bounding box crop；
指标为 VSD recall@0.3。

模板数“21K”和“92K”是约数：

论文主方法：21,672；
Template-pose full：约 92k；
同模板量 Template-pose：约 21k。

7. LM / O-LM 结果

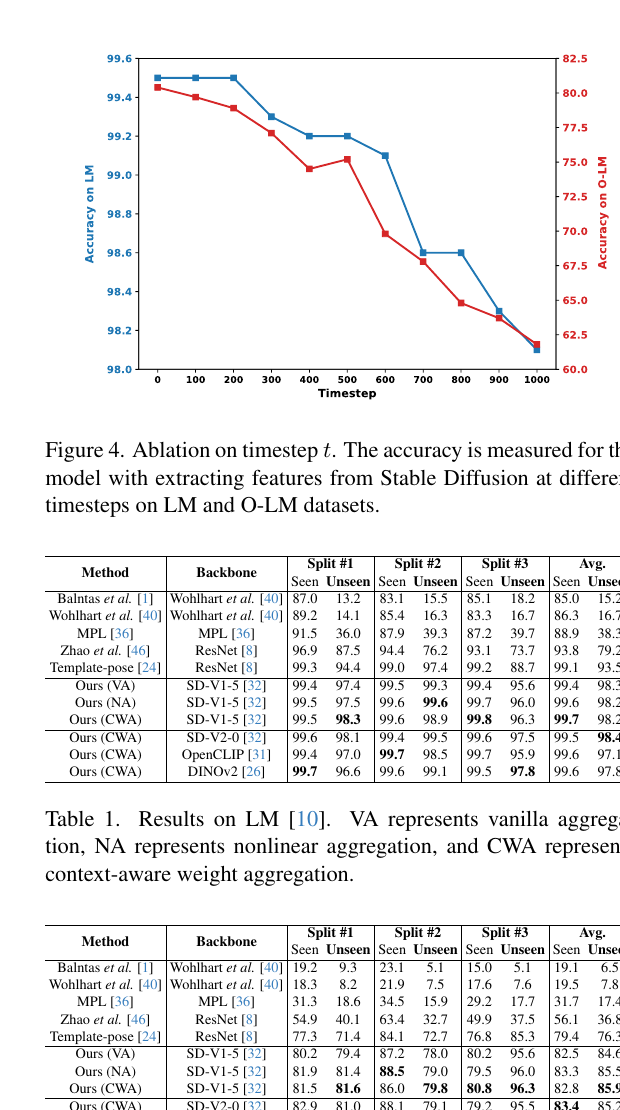

Diffusion feature aggregation ablation and LM O-LM tables — 原论文 Figure 4 与 Table 1–2。上方证明 clean-image extraction 最适合 timestep 0；下方按三个 object splits 报 seen / unseen Acc15。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

平均 Acc15：

Backbone / aggregation	LM seen	LM unseen	O-LM seen	O-LM unseen
Template-pose / ResNet	99.1	93.5	79.4	76.3
SD-v1.5 / VA	99.4	98.3	82.5	84.6
SD-v1.5 / NA	99.6	98.2	83.3	85.5
SD-v1.5 / CWA	99.7	98.2	82.8	85.9
SD-v2.0 / CWA	99.5	98.4	83.4	85.2
OpenCLIP / CWA	99.6	97.1	81.9	81.1
DINOv2 / CWA	99.6	97.8	83.1	78.1

几个重要解读：

CWA 不是每列都最高；LM unseen 的 SD-v2.0 为 98.4，O-LM seen 的 NA / SD-v2.0 更高。
主张应是“SD features + learned aggregation 整体泛化更强”，不是 CWA 在所有条件绝对最优。
O-LM unseen 85.9 相对 76.3 提升 9.6 points；论文正文写“10.9%”更接近相对增幅表达，网站统一按百分点描述。
DINOv2 在 O-LM unseen 只有 78.1，说明该任务 / 实现下生成式 feature 的 occlusion robustness 更明显；不能泛化成所有几何任务 diffusion 都优于 DINOv2。

8. T-LESS：模板量、对称性与完整 6D

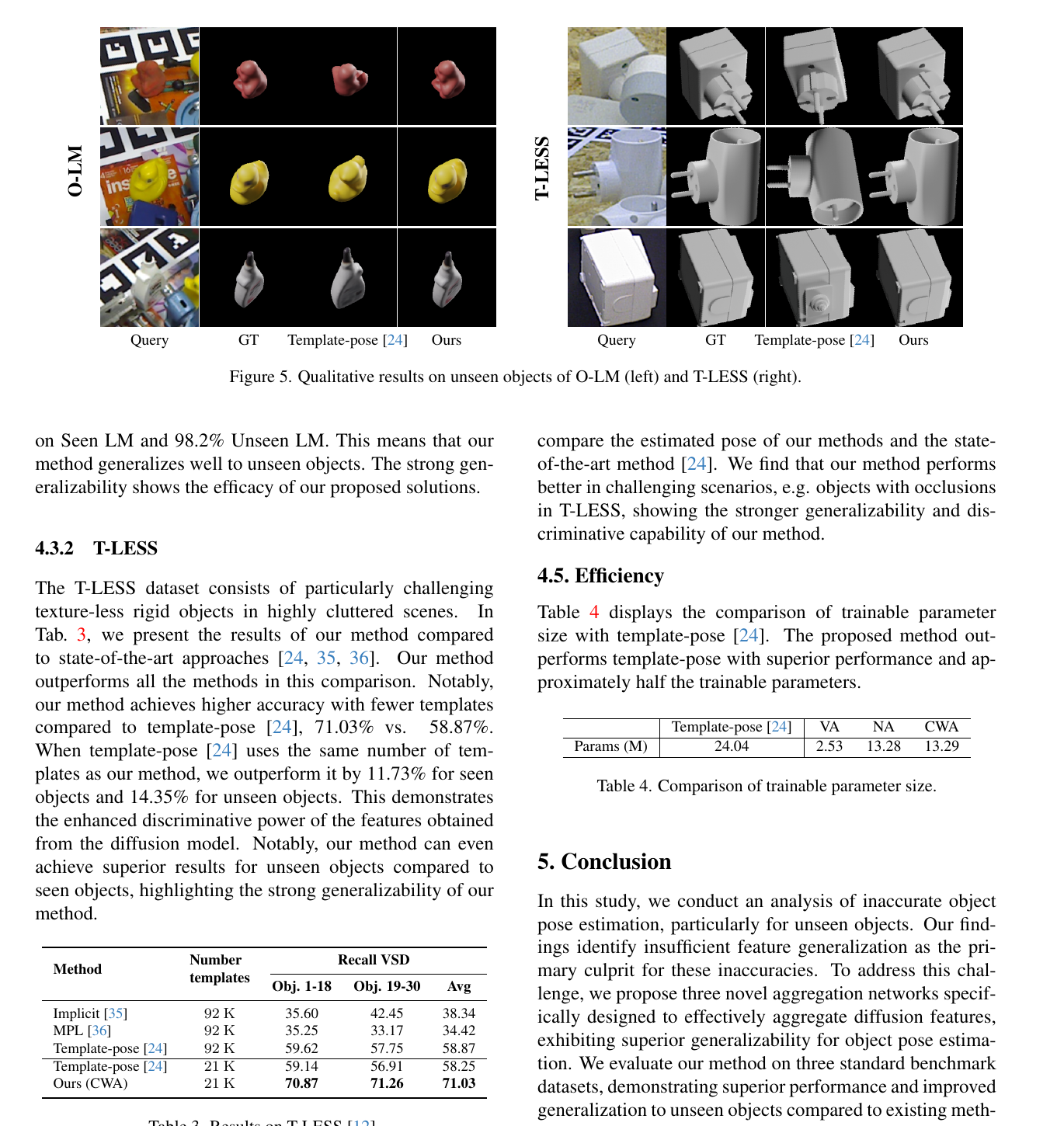

Unseen O-LM T-LESS qualitative results and T-LESS VSD table — 原论文 Figure 5 与 Table 3–4。上方对比 unseen objects 的 GT、Template-pose 与本文检索；Table 3 报 T-LESS seen / unseen VSD recall，Table 4 只统计可训练聚合器参数。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

方法	模板 / object	Seen 1–18	Unseen 19–30	Avg
Implicit	92k	35.60	42.45	38.34
MPL	92k	35.25	33.17	34.42
Template-pose	92k	59.62	57.75	58.87
Template-pose	21k	59.14	56.91	58.25
CWA	21k	70.87	71.26	71.03

主方法在 unseen 略高于 seen，这不表示未知对象天然更容易；两组 object identity、对称性和可见性分布不同。合理结论是 seen→unseen 没出现明显崩溃。

T-LESS 数字还受以下模块共同影响：

template rotation sampling；
VSD symmetry handling；
SSD-6D projective translation；
GT crop；
template render quality。

所以 71.03 不能全部归因于 rotation feature。

9. 参数与效率

可训练参数：

模型	参数
Template-pose	24.04M
VA	2.53M
NA	13.28M
CWA	13.29M

该表不包括：

冻结 Stable Diffusion v1.5 U-Net 的数亿参数；
多层 feature storage；
21,672 templates / object 的离线与在线开销；
对所有 templates 计算 similarity 的时间；
external crop / detector；
T-LESS translation module。

因此论文证明的是 trainable adaptation 更轻，不是端到端系统一定比 Template-pose 更快或更省显存。部署评估必须额外测 latency、peak memory、template database size。

10. 与其他 foundation-feature pose 的关系

与 FoundPose / GigaPose：

三者都利用大模型 feature 做 unseen-object CAD matching；
GigaPose 通过自由度分解只保留 162 templates，并明确优化速度；
本文关注多层 diffusion feature 的表示泛化，模板库远大；
FoundPose 更强调 DINOv2 feature matching 与几何 correspondence。

与 diffusion pose generation：

SE(3) Score Diffusion / 6D-Diff 使用扩散过程生成 pose 或 keypoints；
本文不运行 pose denoising，不输出 pose distribution；
“Diffusion Features”指预训练扩散网络的 deterministic intermediate representation。

与 DIFT：

都从 frozen diffusion model 提取 correspondence feature；
本文额外学习 task-specific layer aggregation，并在 template-based object pose 协议评测。

11. 局限与公平性

使用 GT bounding box / crop，未计 detection failure；
测试需 object CAD；
301 / 21,672 templates 带来数据库与检索成本；
LM / O-LM Acc15 不评 translation；
T-LESS translation 来自外部 projective-distance method；
参数表不包含 frozen SD backbone；
不报告完整端到端 latency / memory；
三个 benchmark 的对象规模仍小；
对极端光照、真实材质、domain shift 的测试有限；
similarity averaging 依赖 template mask，segmentation boundary error 仍会影响；
feature layer 数和 extractor resolution 会显著影响显存；
CVF 正式版与早期 arXiv 摘要的 unseen LM 数字曾有差异，应以正式主表 98.2 为准。

12. 复现检查表

使用 Stable Diffusion v1.5 的完全相同 checkpoint；
图像 resize 到 512，timestep 0，不加噪；
明确 unconditional text embedding；
抽取相同 U-Net layers；
统一输出 $64\times64$ ；
冻结 SD，只训练 aggregation network；
NA / CWA bottleneck 最后一层 zero initialization；
复现三个 object-disjoint splits；
LM / O-LM 每对象 301 templates；
T-LESS 精确使用 21,672 templates；
GT crop 与 template mask 协议保持一致；
Acc15 同时检查 object id 与 rotation；
T-LESS 使用同一 VSD threshold 0.3 与 translation code；
参数量外额外报告 total backbone、latency、VRAM 和 template disk size；
分开报 seen / unseen，不只报平均。

13. 最终评价

这篇论文最扎实的贡献是将“diffusion 中间层是否适合 pose”从直觉变成了跨层可视化、timestep 消融、三类聚合器和多 backbone 对照。O-LM unseen 85.9 对 76.3、T-LESS 71.03 对 58.87，说明生成式预训练 feature 对遮挡和未见对象确有价值。

但它不是完整的通用 6D pose system：真值 crop、CAD、模板库、外部 translation estimator 都是协议的一部分，参数表也不能代表总成本。最准确的结论是：冻结扩散模型的多层局部 feature 经 context-aware aggregation 后，可显著改善 CAD-template pose retrieval 的 unseen-object 泛化；它解决的是表示瓶颈，而非检测、几何求解和系统效率的全部问题。
