物体位姿估计 · 2024 · IROS · CCF C

DiffusionNOCS: Managing Symmetry and Uncertainty in Sim2Real Multi-Modal Category-Level Pose Estimation

DiffusionNOCS 用条件扩散生成多个稠密 NOCS 图，并以深度—NOCS 3D 对应和 TEASER++ 恢复尺度与 6D pose；多模态条件和多噪声假设同时面向对称多解、深度缺失与纯合成训练的跨真实环境泛化。

Paper Project

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

depth-derived surface normalsoptional RGBoptional DINOv2 featurescategory ID

关键依赖

2D object bounding boxcategory IDobject maskcamera intrinsicsvalid depth for final registration

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Takuya Ikeda, Sergey Zakharov, Tianyi Ko, Muhammad Zubair Irshad, Robert Lee, Katherine Liu, Rares Ambrus, Koichi Nishiwaki
作者单位: Woven by Toyota / Toyota Research Institute
会议 / 期刊: 会议 · IROS · CCF C
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: NOCS REAL275 TYO-L YCB-V HOPE ShapeNet synthetic training set
评估指标: n° mcm
方法标签: 类别级位姿估计稠密对应与坐标场 symmetry diffusion multi-modal sim-to-real 合成数据与基础模型绝对位姿估计
关键依赖: 2D object bounding boxcategory IDobject maskcamera intrinsicsvalid depth for final registration

Reading Notes

粗读 / 精读

已生成 src/paper-notes/diffusionnocs-iros2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：DiffusionNOCS

1. 基本信息

标题：DiffusionNOCS: Managing Symmetry and Uncertainty in Sim2Real Multi-Modal Category-Level Pose Estimation
作者：Takuya Ikeda, Sergey Zakharov, Tianyi Ko, Muhammad Zubair Irshad, Robert Lee, Katherine Liu, Rares Ambrus, Koichi Nishiwaki
机构：Woven by Toyota；Toyota Research Institute
年份 / 会议：2024 / IROS
论文：arXiv · IEEE DOI
项目页：DiffusionNOCS
阅读模式：粗读

2. 一句话定位

DiffusionNOCS 不直接回归一个确定的 6D pose，而是用条件扩散模型生成一个或多个 NOCS 稠密坐标图，再通过 NOCS—深度对应求解 pose；这种生成式表达可以自然保留对称物体的多解，并允许 RGB、表面法向、DINOv2 特征按传感器条件自由组合。

3. 论文图表导读

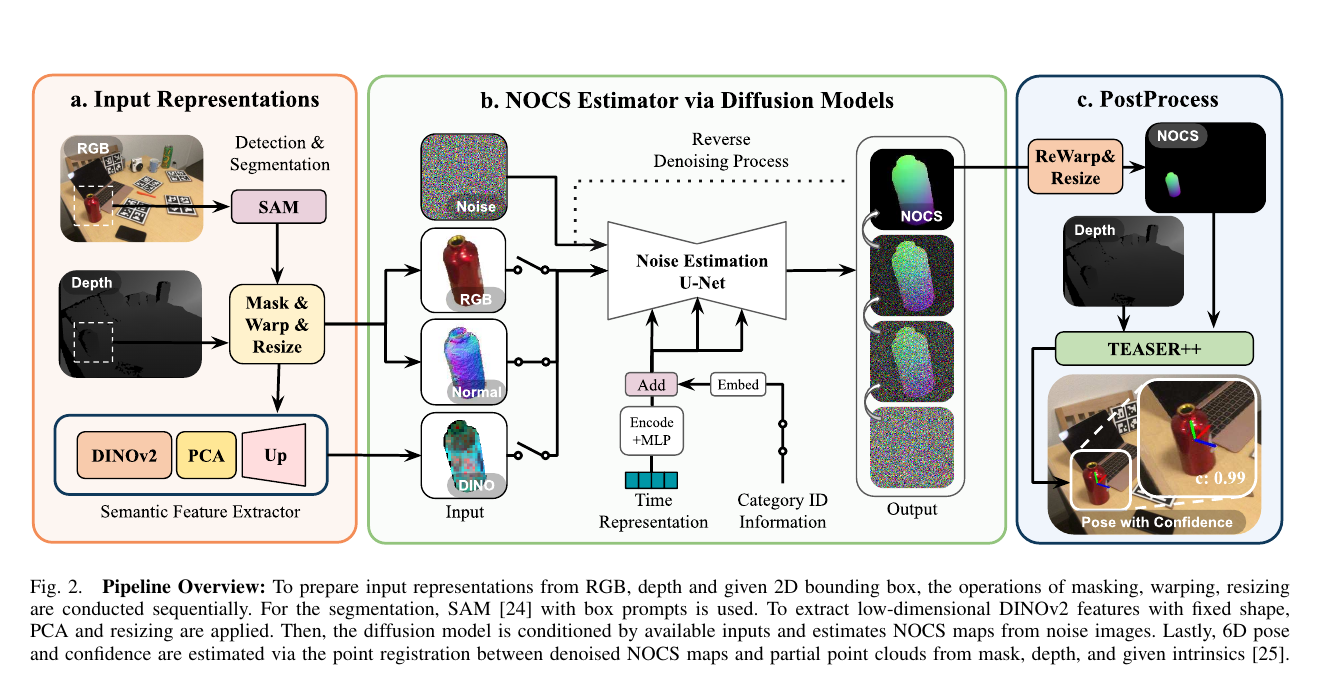

DiffusionNOCS 从多模态条件生成 NOCS 图并求解位姿的完整流程 — 原论文 Figure 2：RGB、深度法向与 DINOv2 特征经过裁剪和归一化后作为可选条件，扩散 U-Net 生成 NOCS 图，最后用深度对应与 TEASER++ 求解 pose。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

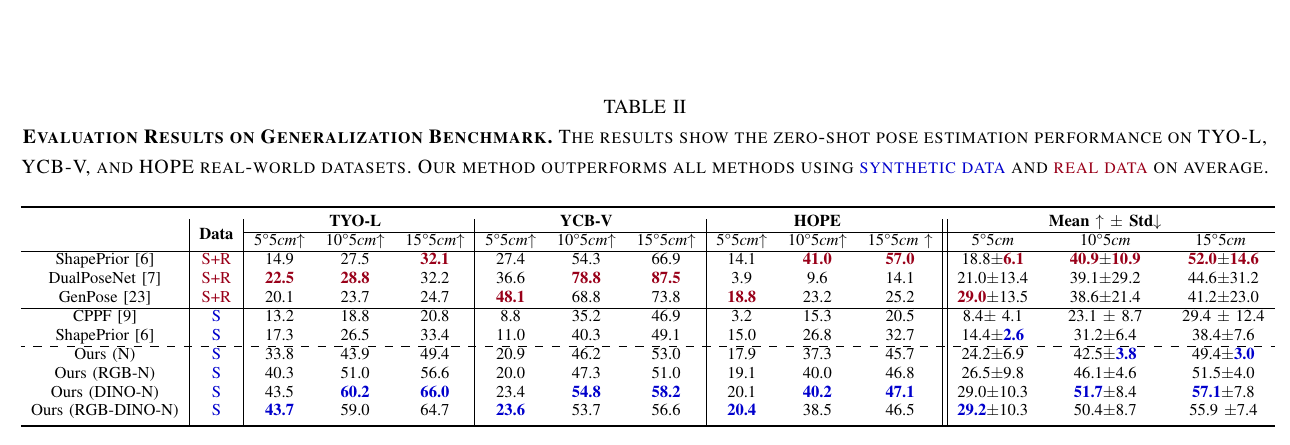

DiffusionNOCS 在 TYO-L、YCB-V 和 HOPE 上的零样本泛化结果 — 原论文 Table II：只用合成数据训练的 DiffusionNOCS 在三个真实数据集上的零样本结果；应按相同输入和训练数据协议比较，而不能只看每列最大值。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

4. 它解决什么问题？

任务是已知类别、未知实例的单帧类别级 6D pose 与尺度估计。
推理时至少需要目标框、类别 ID 和深度；若 RGB 可用，还可加入原始 RGB 与 DINOv2 语义特征。
训练完全使用 ShapeNet 模型渲染的合成数据，重点考察跨真实环境的 sim-to-real 泛化。
两个核心困难是：对称或被遮挡的物体存在多个合理姿态；不同真实传感器可能出现深度空洞、光照变化或某种输入模态缺失。

5. 方法概览

将深度转换为尺度、平移和相机参数相对不敏感的表面法向，并从 RGB 提取 DINOv2 特征。
将可用条件、类别 embedding 与扩散时间步送入 U-Net，从高斯噪声逐步去噪得到 NOCS 图。
用不同初始噪声采样多个 NOCS 假设；每个像素的 NOCS 坐标与观测深度组成 3D–3D 对应。
通过 TEASER++ 求解相似变换，并以 inlier ratio 作为置信度选择最终结果。

6. 实验速览

数据集：NOCS REAL275，以及作者构建的 TYO-L、YCB-V、HOPE 跨域泛化协议。
指标：5°5cm、10°5cm、15°5cm mAP；对轴对称物体忽略对称轴方向上的等价旋转。
NOCS REAL275 上，仅合成训练的 RGB-DINO-N 配置达到 35.0 / 66.6 / 77.1 mAP。
三个泛化数据集的平均 5°5cm mAP 为 29.2；DINO-N 配置的 10°5cm 平均值为 51.7。
6 个噪声样本、6 维 PCA、10 步 DPM-Solver 的论文配置耗时 0.855 s（Tesla V100）；单样本配置约 0.386 s，但精度明显下降。

7. 快速判断

最值得读的点：把“对称不确定性”放在 NOCS 分布中表达，而不是为每类对称性手工设计回归损失。
工程价值：同一个模型支持不同输入组合；RGB 能在反光物体深度缺失时帮助补回规范坐标。
主要限制：最终仍依赖可靠的检测框、类别 ID、mask 与至少部分有效深度；多次扩散采样也限制实时性。
推荐读者：类别级 pose、生成式几何、NOCS、对称性与 sim-to-real 方向的研究者。

已生成 src/paper-notes/diffusionnocs-iros2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：DiffusionNOCS

1. 核心判断

DiffusionNOCS 的关键不是简单地把 pose regression 换成 diffusion，而是重新选择了随机变量：模型生成的是与图像对齐的 稠密 NOCS 图。这个中间表示同时承载局部形状、2D–3D 对应和对称姿态的多模态分布，随后仍可交给经典几何求解器恢复尺度与 6D pose。

作者的主要主张是：仅用合成数据训练，依靠扩散的多假设能力与可选择的多模态条件，可以在多种真实环境中比确定性类别级方法更稳定。我的判断是，这一主张在论文的跨数据集结果上有较强证据，但性能由 diffusion、DINOv2 语义特征、法向预处理和新的合成训练协议共同带来，不能把全部提升都归因于扩散模型。

2. 问题设定与任务边界

给定单个目标的二维检测框、类别 ID 和观测图像，目标是估计未知类别实例相对相机的旋转 $R$ 、平移 $t$ 与尺度 $s$ 。方法默认深度可用，并可选地使用 RGB、表面法向和 DINOv2 特征。

这里的“category-level”意味着训练时看过类别，但没有看过测试实例；“zero-shot generalization”指训练只使用作者合成数据，直接在 TYO-L、YCB-V、HOPE 等真实数据集上评测，并不表示可处理训练类别集合之外的任意新类别。

需要明确的系统前提包括：

前端已经给出正确的目标框、类别 ID 与分割区域；
相机内参已知，深度具有足够有效像素；
训练类别有可用的 ShapeNet 模型；
最终结果是从多个样本中选一个点估计，不是完整的 pose posterior 或校准协方差。

3. 为什么选择 NOCS 分布，而不是直接生成 pose？

NOCS 将每个物体实例归一化到 $[0,1]^3$ 的类别共享规范空间。图像中的每个前景像素对应一个三维规范坐标，因此预测 NOCS 图等价于预测一组稠密的观测表面—规范表面对应。

这种设计有三点好处：

几何可解释：NOCS 与深度点能组成 3D–3D 对应，最终可用鲁棒配准而非黑盒回归得到 pose。
同时恢复部分形状：输出不是 6 或 9 个全局参数，而是可见表面的规范坐标图。
多解自然存在：对于碗、罐等轴对称物体，不同噪声可以收敛到一组等价 NOCS 图与姿态，而不必强迫网络平均成一个不合法旋转。

代价是模型要生成高维图像型变量，推理比直接回归更慢；而且 NOCS 的类别规范化本身仍依赖一致的合成模型朝向。

4. 方法详解

4.1 多模态条件构造

论文使用四类信息：

Surface normal：由深度直接计算。它比原始深度更少纠缠尺度、平移和相机参数，适合作为几何条件。
RGB：提供材质、纹理和部件外观，可用可见把手等线索打破纯几何对称。
DINOv2 feature：从 RGB 提取高维语义特征，再用 PCA 压缩。作者最终选 6 维，在训练与推理中使用同一投影。
Category ID：通过 embedding 输入扩散网络，告诉模型应生成哪一种类别的规范坐标分布。

训练时以 25% 概率丢弃某个输入表示，使同一网络适应 N、RGB-N、DINO-N、RGB-DINO-N 等组合。这个做法很像 modality dropout：它是“可选输入”成立的重要条件，而不是推理时简单地把缺失通道置零。

DiffusionNOCS 多模态条件扩散与位姿求解流程 — 原论文 Figure 2。流程分为输入表示、条件扩散 NOCS 估计和几何后处理三段；这张图比论文首页示意图更准确地展示了方法的数据流。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

4.2 条件扩散 NOCS 估计

模型以二维 U-Net 为主干，将有条件输入与当前噪声 NOCS 图拼接。时间步经过正弦位置编码和 MLP，类别 ID 经 embedding 后共同注入 U-Net。训练目标是标准的逐像素噪声预测：

\mathcal{L} = \operatorname{MSE}\left(\epsilon^k,\, \epsilon_\theta(I,C,N^0+\epsilon^k,k)\right),

其中 $I$ 表示当前可用的图像条件， $C$ 是类别， $N^0$ 是真实 NOCS 图， $k$ 是扩散时间步。

训练使用 1000 步 DDPM 噪声日程；推理不执行完整 1000 步，而是使用 10 步 DPM-Solver。默认从 6 份独立高斯噪声出发，得到 6 个候选 NOCS 图。

4.3 从 NOCS 图到 6D pose

对检测框内的每个有效像素：

深度经内参反投影为相机坐标点；
扩散输出提供对应的 NOCS 三维点；
观测点与 NOCS 点组成带离群值的 3D–3D 对应；
TEASER++ 求解包含尺度的鲁棒相似变换；
以求解后的 inlier ratio 作为该样本的 pose confidence；
在多个噪声样本中选置信度最高者。

因此，扩散负责产生假设，TEASER++ 负责保证刚体几何一致性。这个分工也解释了为何方法仍需要深度：RGB 可以补充 NOCS，但最终对齐依赖真实相机坐标点。

5. 合成数据与泛化协议

作者从 ShapeNet 中为每个目标类别选择 20 个模型，并沿二十面体采样相机视角；每个实例渲染 162 张、分辨率 160×160 的 RGB、深度、法向、NOCS 和类别标签。训练类别覆盖 NOCS 中的瓶、碗、相机、罐、笔记本电脑和马克杯。

跨域评测使用：

TYO-L：真实工业/日常对象，姿态分布更自由；
YCB-V：真实桌面场景，但多个类别与 NOCS 相近，且对象常直立、光照较稳定；
HOPE：真实家居对象与不同遮挡、光照条件。

作者只选择这些数据集中与 NOCS 类别重合的对象。论文还针对“can”同时存在轴对称和反射对称的情况调整旋转误差，使对称轴正反方向等价。这个改动合理，但意味着结果不是原封不动套用所有数据集的默认 protocol，复现时必须保留其对称定义。

6. 结果怎样读

6.1 NOCS REAL275

仅合成数据训练时：

配置	5°5cm	10°5cm	15°5cm
Normal only	28.7	56.3	65.5
RGB + Normal	33.5	62.8	72.2
DINO + Normal	34.5	66.7	77.0
RGB + DINO + Normal	35.0	66.6	77.1

加入外观或语义特征明显优于只用法向；但 DINO-N 在 10°5cm 上略高于完整组合，说明更多模态并不保证每个阈值都单调提升。

6.2 跨数据集泛化

DiffusionNOCS 跨 TYO-L、YCB-V 和 HOPE 的零样本结果表 — 原论文 Table II。红色是使用合成+真实训练数据方法的最佳值，蓝色是仅合成训练方法的最佳值。DiffusionNOCS 的优势主要体现在三套环境的平均稳定性，而不是每个单独数据集都取绝对最高。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

RGB-DINO-N 在三套数据上的平均 5°5cm 为 29.2±10.3，对比仅合成训练 ShapePrior 的 14.4±2.6。
DINO-N 的平均 10°5cm / 15°5cm 为 51.7 / 57.1。
YCB-V 上，使用真实数据训练的 DualPoseNet、GenPose 明显更强；作者认为其训练域与 YCB-V 的直立物体、近距离与光照条件更接近。
因此准确结论是“仅合成训练时跨环境平均泛化强”，而不是“在所有真实 benchmark 上全面超过使用真实训练数据的方法”。

6.3 多假设与速度

噪声样本数	PCA 维度	5°5cm	10°5cm	15°5cm	时间
1	6	30.0	54.1	63.4	0.386 s
3	6	34.5	65.0	75.2	0.522 s
6	6	35.0	66.6	77.1	0.855 s
9	6	35.3	66.6	77.1	1.147 s

从 1 增至 6 个样本时，较宽松阈值提升约 13 个点；从 6 增至 9 已基本饱和。这支持“多假设有用”，也显示默认配置是清晰的精度—延迟折中，而非免费的提升。

7. 对称性与不确定性：论文证明了什么？

作者可视化 20 次采样：

碗的候选旋转沿对称轴形成连续分布；
可见把手的马克杯形成清晰单峰；
把手不可见时，候选沿可能的把手方向分散。

这说明生成分布在定性上与可观测性相符。但论文最终仍只用最大 inlier ratio 选择一个 pose，没有报告负对数似然、coverage、expected calibration error 或多假设 recall。因此，更谨慎的说法是“扩散采样产生了符合对称结构的候选”，还不能等同于“获得了经过校准的 pose uncertainty”。

8. 批判性分析

优点

随机变量选择合理：NOCS 比直接 pose 更容易连接生成模型与几何求解。
对称性处理不依赖逐类别枚举的 loss，理论上更容易扩展。
modality dropout 让单模型支持不同传感器组合。
跨 TYO-L、YCB-V、HOPE 的统一评测比只在 NOCS REAL275 上报告结果更能说明 sim-to-real 稳定性。

局限

“多模态可选”仍不等于 RGB-only pose；默认求解链路需要深度。
检测、分类与分割由前端提供，端到端系统误差未被计入。
训练类别仍来自 NOCS 六类，不能直接外推到开放类别。
0.855 s 只是论文指定 V100 配置的 pose 阶段时间，不含检测、SAM、DINOv2 特征和所有数据搬运时，很难直接理解为整套系统帧率。
不确定性只通过采样形态与最终候选选择展示，缺少 calibration 与 failure probability 分析。

9. 复现清单

固定 ShapeNet 模型子集、类别坐标系和二十面体视角采样；
记录深度到表面法向的实现与边界处理；
保存 DINOv2 版本、PCA 拟合数据和 6 维投影矩阵；
训练时复现 25% modality dropout 与 1000 步 DDPM 日程；
推理记录 DPM-Solver 步数、噪声样本数和随机种子；
明确 TEASER++ 阈值、inlier ratio 定义以及尺度恢复；
对 TYO-L / YCB-V / HOPE 使用论文一致的类别子集和 can 对称误差。

10. 可延伸方向

将“选最高置信单解”改为保留多个 pose hypotheses，并在抓取碰撞检查或多视角主动观测中消歧；
用深度有效性 mask 显式调节不同模态的条件强度，而不是只在训练时随机丢模态；
将 NOCS diffusion 扩展到可动物体的部件级规范坐标与关节状态；
报告可校准的不确定性指标，并研究样本多样性与真实 pose coverage 的关系；
采用 consistency / distillation 将多步扩散压缩为实时少步预测。

11. 最终评价

DiffusionNOCS 是 IROS 2024 类别级 pose 论文中很有代表性的一篇：它并非只追求某个 benchmark 的最高数字，而是把对称多解、模态缺失和 synthetic-to-real 放进同一条生成式对应链路。最应借鉴的是“NOCS 分布 + 鲁棒几何求解”的模块划分；最需要继续验证的是不确定性是否校准，以及在包含前端检测与特征提取后的真实系统延迟。
