论文精读笔记：DKPMV: Dense Keypoints Fusion from Multi-View RGB Frames for 6D Pose Estimation of Textureless Objects

1. 核心判断

• 论文：arXiv 2510.10933
• 核心问题：当工业对象缺少纹理、反射严重，RGB 对应不稳定而深度又经常失效时，如何真正利用多视图约束，而不是把若干个不可靠的单视图 pose 再做平均？
• 核心回答：把融合粒度从 pose 降到 CAD 稠密关键点；先让所有视角预测同一组带可见性和对称性规范的 2D keypoint，再用已标定相机把它们重建为 3D 点云，最后与 CAD 对齐。
• 我的判断：DKPMV 的主要贡献不是新的闭式 pose solver，而是“可融合的关键点表征 + 多视图渐进求解”这一整套接口设计。它在 ROBI 上很有效，但不应被概括为无模型或单目 RGB 方法。

2. 一句话定位

DKPMV 是一条 CAD 稠密关键点驱动的多视图 RGB 6D pose 流水线：对称性感知监督解决标签歧义，邻域注意力修正点预测，三阶段几何求解把跨视图对应变成高精度位姿。

2.1 图表导读

图表	应该关注什么

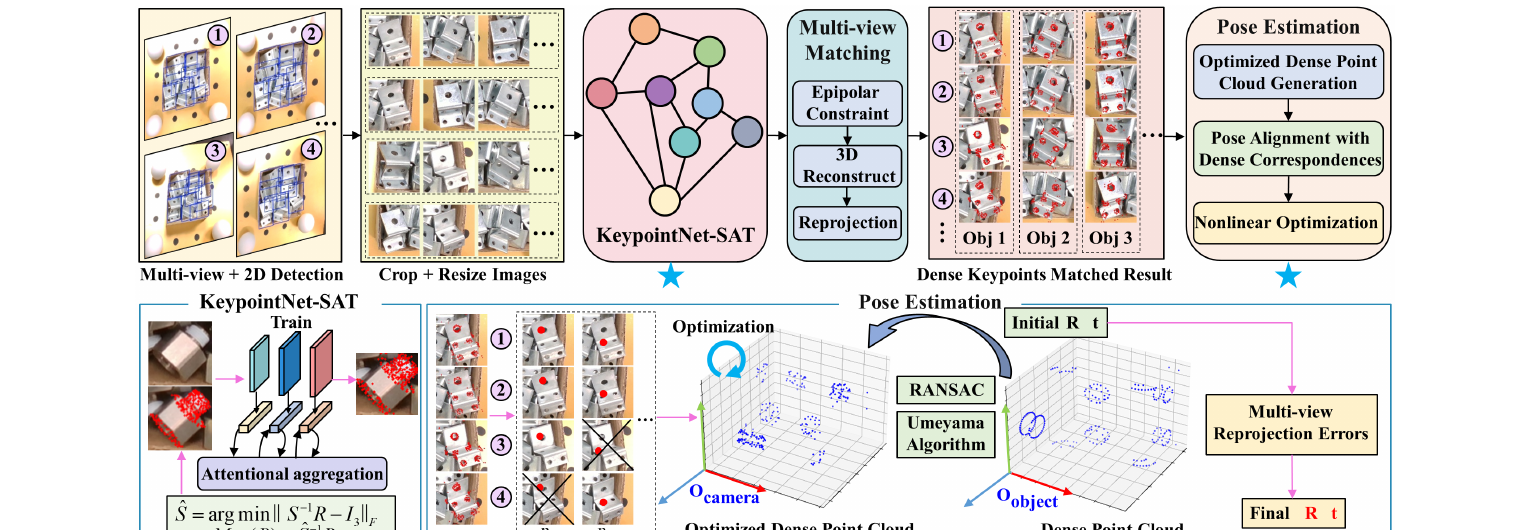

Figure 2	512 个 CAD 点如何在多个 RGB 视角共享身份，以及三阶段求解的数据流。

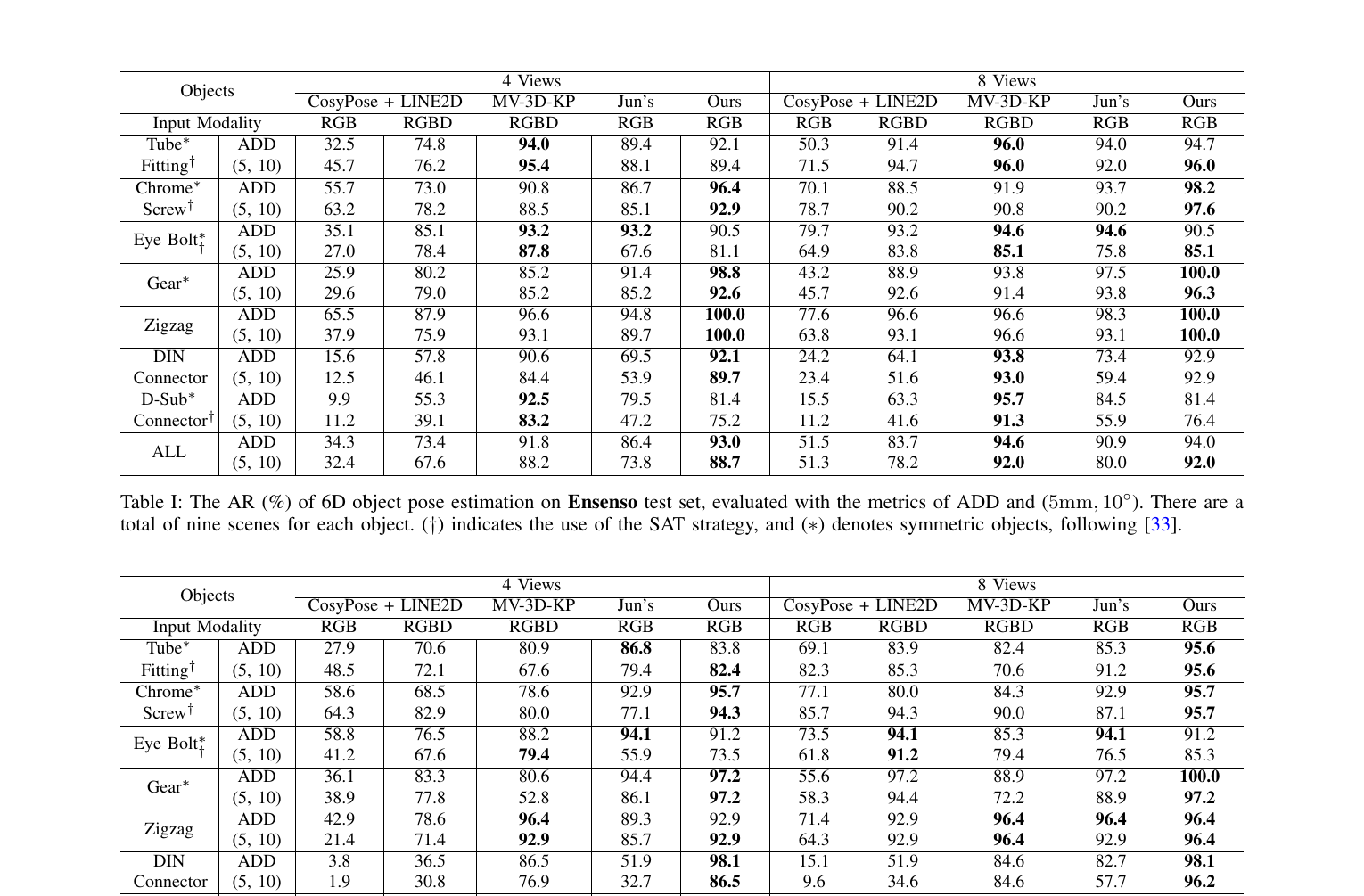

Table I–II	Ensenso / RealSense 与 4 / 8 视角必须分开读；ALL 才是整体结果。

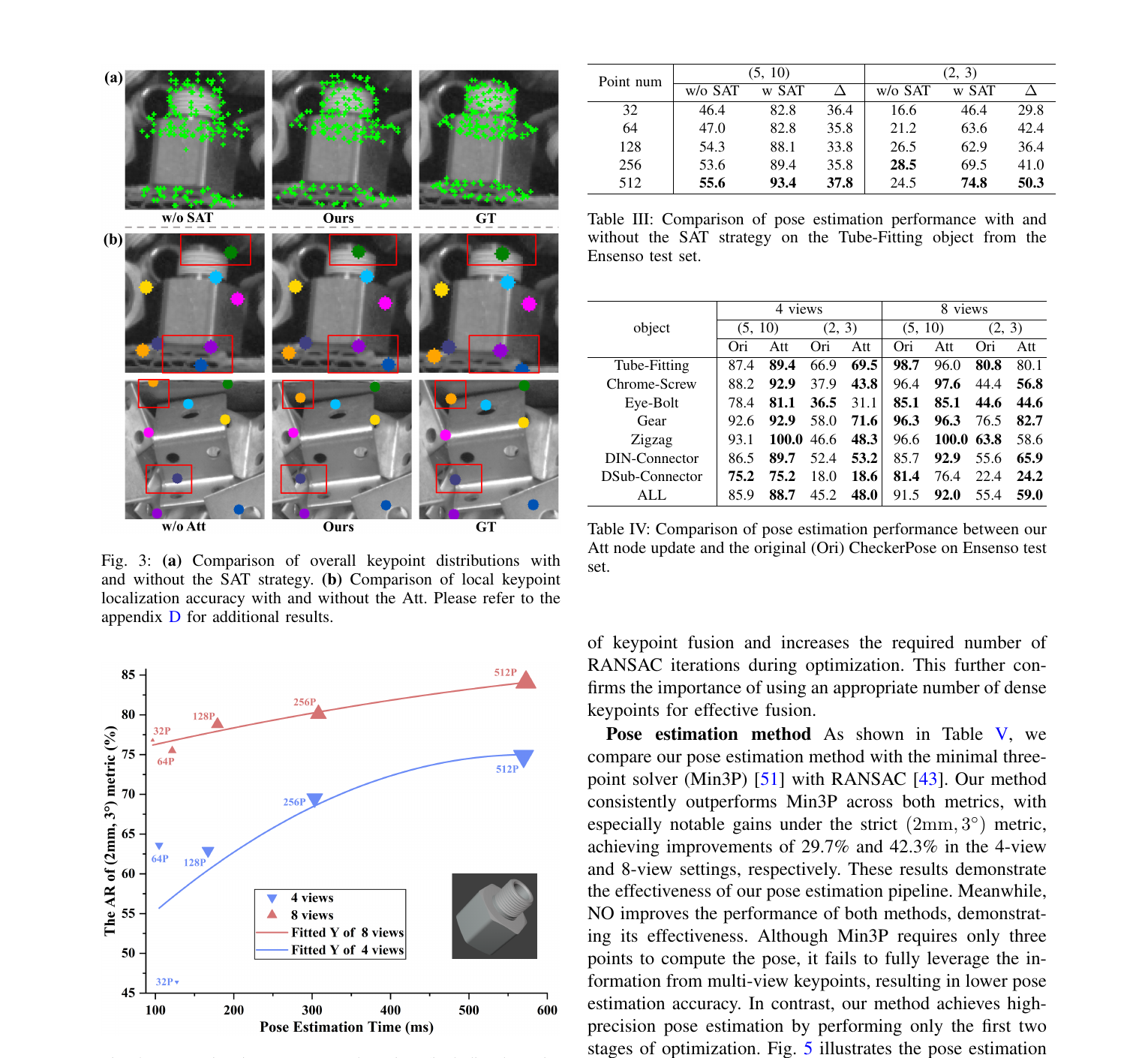

Figure 3、Table III–IV	注意力和 symmetry-aware training 分别修正了什么误差。
Table V	DKPMV 三阶段和通用 Min3P 三阶段的差异，说明收益来自输入点质量与第一阶段几何，而非只靠末端优化。

3. 问题设定

输入是 $V$ 张同步或近同步 RGB 图像、已知相机内外参，以及测试对象的 CAD 模型。目标是在共同参考相机坐标系中恢复每个对象的旋转 $R\in SO(3)$ 与平移 $t\in\mathbb{R}^3$。在线阶段不读深度，但有三项重要先验：

1. 对象身份与 CAD 已知：网络预测的不是类别自由关键点，而是 CAD 表面预定义点的图像位置。
2. 相机间外参已知：多视图射线能否交汇完全依赖标定质量。
3. 每个视角已有检测框：论文使用 YOLOv11，检测失败会在关键点网络之前截断流水线。

因此，“RGB-only”准确含义是测量模态不用深度，不是无 CAD、无标定或单目条件。

4. 为什么稠密关键点比 pose-level fusion 更合适

许多多视图方法先从每个视角独立估计一个 pose，再用全局优化求一致解。问题在于：单视图若因遮挡、反光或对称性落入错误模式，后端看到的只是一个已压缩的 6DoF 答案，难以知道究竟哪些局部证据可靠。DKPMV 保留 512 个关键点及其可见性，相当于把每个视角的局部支持暴露给几何后端：

• 某个点只在少数视角可见时可以单独剔除，不必抛弃整张图的 pose。
• 不同视角对同一 CAD 点形成的射线可直接检查几何一致性。
• 反光造成的局部误差可由 RANSAC 与大量其余点稀释。
• 视角增加时，增加的是约束数量，而不是简单增加待平均的 pose 数量。

代价也很明确：点身份必须跨视角一致，512 个点的预测、存储和配对成本显著高于少量语义关键点。

5. 关键点网络

5.1 CAD 点定义与编码

作者在 CAD 表面用 farthest point sampling 选取 512 个点。网络以 CheckerPose / KeypointNet-SAT 为基础，不直接为每个点回归二维连续坐标，而是预测离散编码、可见性和局部位置。固定 CAD 索引让不同相机中的第 $i$ 个输出都指向同一个表面点，这是后续多视图三角化的基础。

5.2 邻域注意力聚合

对每个目标关键点，网络汇聚其 CAD 邻域中 $k=20$ 个点的特征。这里的注意力不是跨视角 Transformer，而是让单视角关键点预测利用对象表面上的局部几何关系。直观地说，一个无纹理点本身可能没有辨识度，但它与邻近轮廓、孔洞和边缘的相对布局仍提供结构线索。

5.3 对称性感知训练

轴对称或离散对称对象存在多个几何等价 pose。若训练标签只选其中一个 canonical pose，外观完全相同的图像会被要求输出不同 CAD 点身份，网络接收到相互冲突的监督。SAT 根据对象对称群把标签规范到一致等价类，再监督编码和可见性。它的作用不是在评测阶段放宽阈值，而是从源头避免关键点身份随机翻转。

Tube Fitting 的 512 点结果很能说明问题：加入 SAT 后，5 mm 10° recall 从 55.6 跃升到 93.4，2 mm 3° 从 24.5 提升到 74.8。如此大的幅度表明原始误差并非一般回归噪声，而是对称等价点的系统性错配。注意力模块带来的提升相对温和，但在严格阈值下仍有价值。

6. 三阶段渐进求解

阶段一：多视图 3D 关键点重建

每个 CAD 点在多个已知相机中对应若干条反投影射线。作者从这些射线恢复该点在参考坐标系中的 3D 位置，并结合 RANSAC / SVD 处理错误预测。这里已经使用了跨视图几何，因此不是“先单视图 PnP，再融合 pose”。

阶段二：CAD 与重建点云对齐

重建点云与 CAD 点拥有同一索引，可用 Umeyama / SVD 求刚体对齐，得到 $R,t$ 初值。由于对象尺度已由 CAD 固定，实际关注刚体变换；论文中的对齐形式借用了 Umeyama 的稳定闭式解。

阶段三：非线性重投影优化

最后以所有可用视角中的 2D 关键点为观测，最小化预测 CAD 点经候选 pose 和相机投影后的重投影误差。这个阶段在图像空间重新利用原始观测，可修正三角化和闭式对齐中的小偏差。

Table V 的重要信息是：对 DKPMV，前两阶段已经给出很强解，末端非线性优化只带来较小增益；而同样三阶段接在 Min3P 上时，严格 2 mm 3° 结果仍显著更差。4 / 8 视角下，DKPMV 相比 Min3P 的严格指标分别高约 29.7 / 42.3 个百分点。这说明性能不能简单归因于“多做了一次 nonlinear refinement”，关键仍是稠密、可融合的点和第一阶段的多视图重建。

7. 主结果怎么读

ROBI 同时包含高质量 Ensenso 与更常见的 RealSense。整体结果如下：

传感器	视角	ADD AR	5 mm 10°
Ensenso	4	93.0	88.7
Ensenso	8	94.0	92.0
RealSense	4	92.5	87.2
RealSense	8	95.5	93.6

视角从 4 增至 8 通常提升性能，RealSense 的提升尤其明显，符合“低质量单视图可由更多几何冗余补偿”的预期。但对象级结果并不均匀，D-Sub 等对象仍困难；因此 ALL 数字不代表对所有反光几何都稳定。

作者还比较了 RGB-D 方法。DKPMV 在多数设置超过这些基线，支持“坏深度不一定比无深度更好”的主张。不过这里不能推广成 RGB 总是胜过 RGB-D：比较限于 ROBI、既定相机阵列和特定基线；若深度质量高、相机外参不准或只有单视角，结论可能相反。

8. 作者声称与证据强度

作者声称	证据与我的判断
稠密关键点级多视图融合优于 pose-level fusion	ROBI 主表和 Min3P 对照支持，但缺少在更多公开工业数据集上的跨域验证。
SAT 解决对称物体关键点歧义	Tube Fitting 严格阈值提升巨大，证据直接；仍需检查离散 / 连续对称的覆盖范围。
仅 RGB 可超过 RGB-D	在 ROBI 多数比较中成立；它依赖多视角、CAD 与标定，不应写成普遍传感器结论。
三阶段求解充分利用多视图几何	方法推导与消融一致，且末端优化不是唯一性能来源。

9. 复现清单

1. 明确 512 点 FPS 的随机种子、CAD 单位和坐标原点；点索引变化会使已训练网络失效。
2. 复现 SAT 时必须使用与 BOP / ROBI 相同的对象对称定义，避免训练等价类与评测等价类不一致。
3. 相机外参误差会被解释为关键点误差；应先用重投影检查标定。
4. 检查每点在多少视角可见、RANSAC 最小样本与阈值，而不仅看最终 pose。
5. 报告端到端延迟时应包含 YOLOv11、所有视角关键点网络、跨视图融合和非线性优化。
6. 项目页给出的仓库链接在本站整理时尚未形成可核验的完整复现包，因此元数据暂不标“开源完成”。

10. 局限与可延伸方向

• 强资产依赖：CAD、对象身份、相机标定都已知；它解决的是“深度不可用”，不是开放世界 onboarding。
• 系统复杂度：多相机布置与同步可能比增加深度传感器更昂贵，需要按应用现场权衡。
• 遮挡相关性：若多个相机从相近方向观察，遮挡并非独立，增加视角数量也不一定增加有效基线。
• 连续对称与重复结构：统一对称标签能消除监督冲突，但不能凭空创造不可观测的绕轴角。
• 更自然的下一步：把每个关键点的不确定性带入三角化与对齐，而不是只用可见 / 不可见二值；同时联合优化轻微外参漂移，会更适合真实工业部署。

总体而言，DKPMV 最值得借鉴的是接口思想：在多视图系统里，尽量保留可检验的局部对应与置信度，让几何后端看到信息，而不是过早把每张图压缩成一个 pose。
