论文精读笔记：Real-Time 6-DoF Pose Estimation by an Event-Based Camera Using Active LED Markers

1. 论文定位

这项工作解决的不是“从自然图像识别任意物体并估计姿态”，而是一个更窄、也更适合做到极低延迟的机器人定位问题：

在目标上安装几何与闪烁频率已知的主动 LED marker，用事件相机自动发现各 LED、持续跟踪其二维中心，并高频估计 marker 相对相机的 6DoF pose。

它可以看作事件视觉版的 active fiducial localization。与普通 AprilTag / ArUco 不同，身份不是来自一张完整图像里的黑白编码，而是来自每颗 LED 的时间频率；与学习式 event pose 不同，它不训练对象网络，也不从 event frame 回归 SE(3)，而是建立清晰的 2D–3D 对应后走 PnP。

作者的三项主要目标是：

1. 把稳定 tracking 延迟压到 0.5 ms 以下；
2. 在桌面平台维持 3 kHz 以上 pose 输出；
3. 在高速、强动态范围的无人机实验中保持可用的相对定位。

精读时必须把“检测”和“跟踪”拆开：首次看到 marker 或丢失后重生，需要事件累积与频率识别；只有 marker 已识别且 LED tracker 已启动后，系统才进入论文最强的低延迟工作点。

2. 输入、输出与先验清单

类别	具体条件
传感器	Prophesee EVK4 HD，IMX636ES，1280×720，Soyo 8 mm 镜头
目标基础设施	9 cm 边长 PCB marker，每块 8 颗主动 LED；实验 marker board 由 4 块 marker 组成，外侧 8 个 LED 构成约 59 cm 几何基线
已知先验	各 LED 的三维位置、唯一闪烁频率、marker 分组、相机内参
自动化部分	marker 出现时的检测、频率识别、2D–3D 匹配、tracking 初始化、丢失后重检测
输出	marker frame 相对 camera frame 的旋转和平移，以及基于重投影误差的 tracking 状态
非目标	自然物体识别、无 marker pose、长期遮挡推断、全局相机 SLAM

这种设计用强先验换取确定性：一旦频率把二维 LED 和三维点一一对应，最难的 object correspondence 问题几乎被硬件编码消掉，后端只需快速更新中心并求解 PnP。

3. 为什么事件相机适合这个任务

事件像素在对数亮度变化跨过对比阈值时触发事件

$$e_k=(\mathbf u_k,t_k,p_k),\qquad \Delta L(\mathbf u_k,t_k)>p_k C,$$

其中 $\mathbf u_k=(u_k,v_k)$ 是像素，$t_k$ 是微秒级时间戳，$p_k\in\{-1,+1\}$ 是极性。传统帧相机必须等待下一帧曝光与读出，快速运动还会产生 motion blur；主动 LED 则持续制造清晰、周期性的亮度变化，恰好与事件传感器的响应机制匹配。

但“事件相机时间分辨率高”不自动等于“pose 延迟低”。如果仍把事件累积成几十毫秒一帧，再跑重型检测网络，优势会被前端窗口和计算吞掉。本文的关键工程选择是：

• 检测阶段才积累事件，用于频率识别；
• 稳定跟踪阶段逐事件更新中心，不等待完整 event frame；
• PnP 线程异步循环，上一次求解完成后立即读取最新中心再求下一次。

因此，低延迟来自传感器、主动信号、线程拆分和轻量几何求解的共同设计，而不是来自某一个模块。

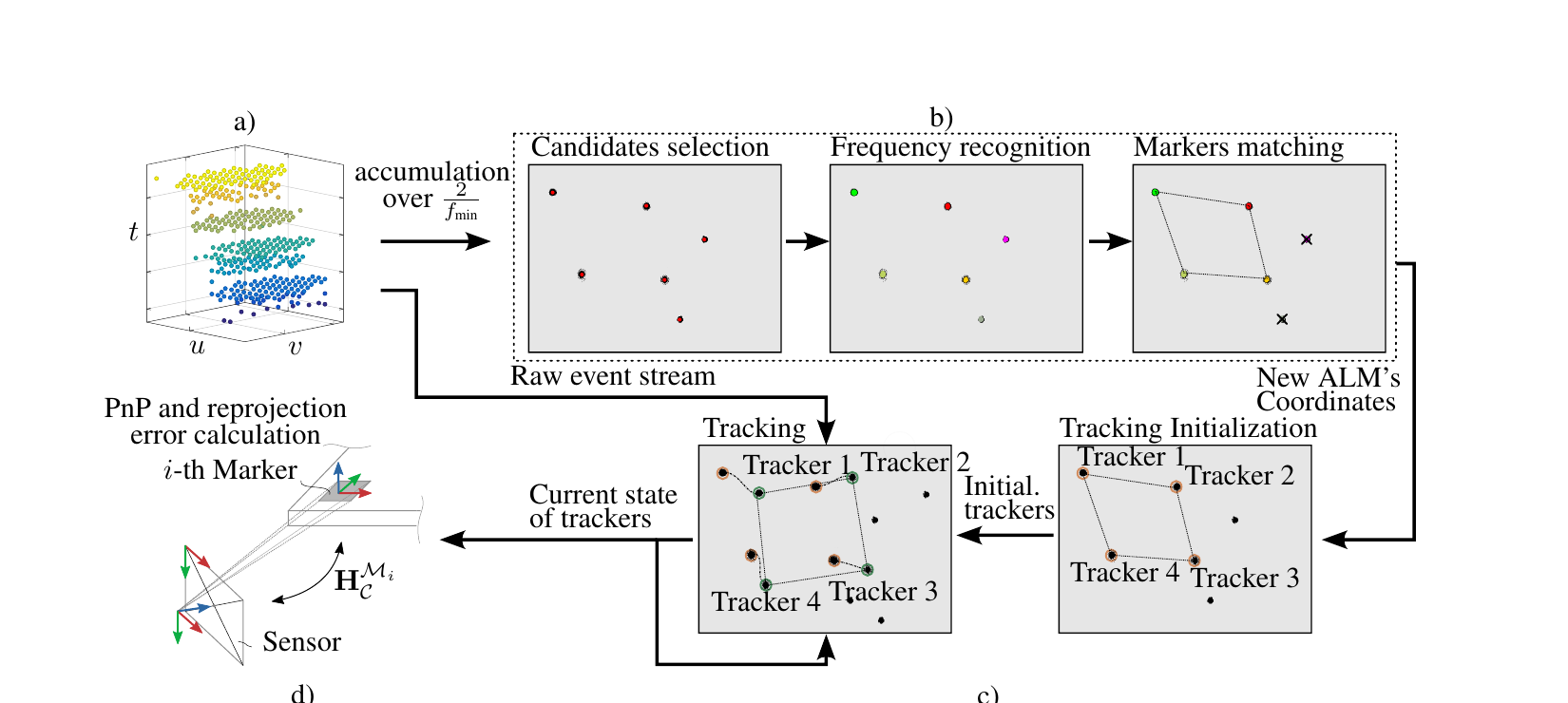

4. 完整 pipeline

4.1 传感器 bias 不是外围设置，而是算法的一部分

作者希望一次 LED blink 在相关像素上产生一次明确事件，同时减少环境纹理、噪声和同一次闪烁的重复触发。为此调节：

• refractory period：抑制像素在一次闪烁后立刻重复触发；
• high-pass / low-pass：形成适合 LED 频段的传感器响应；
• polarity：系统只使用一种极性，减少不必要事件；
• LED frequency：经验上高于 4 kHz、低于 40 kHz 较合适，并优先选周期为整数微秒的频率，让事件间隔直方图峰更集中。

这意味着 bias calibration 直接决定候选密度、频率峰清晰度和计算负载。若把论文算法移到另一款 sensor、镜头、LED 驱动或户外光照，不能只照抄软件参数。

4.2 Detection：短窗口里先找 blob，再用时间间隔认身份

设最低 LED 频率为 $f_{\min}$。检测时间 $T_d$ 必须至少覆盖两个 blink，即约满足

$$T_d > \frac{2}{f_{\min}}.$$

检测步骤可以理解为：

1. 在 $T_d$ 内累积事件；
2. 选择每像素事件数足够多的连通区域作为 LED 候选；
3. 以候选区域事件的二维质心作为初始中心；
4. 统计连续事件时间差，频率为整数微秒周期时会形成尖锐峰；
5. 用频率识别每颗 LED，再按 marker 频率集合完成分组和二维—三维身份匹配。

高速运动会让累积 blob 展宽，但窗口只需覆盖最低频率的两个周期，因此比传统帧曝光短；后续 tracker 还会继续修正质心。

4.3 Tracking：每个 LED 是一个独立、低通更新的状态

第 $i$ 个 LED tracker 维护频率 $f_i$、二维中心 $\bar{\mathbf c}_i$ 与搜索半径 $r_i$。新事件 $\mathbf u_k$ 落入半径后，中心按

$$\bar{\mathbf c}_i =\tilde\beta\mathbf u_k+(1-\tilde\beta)\bar{\mathbf c}_i$$

更新，论文典型 $\tilde\beta=0.02$。半径每 $N$ 个事件重新估计为事件到中心平均距离的两倍。

这不是一般 object tracker：它不估计尺度、形变或外观模板，只依赖 LED 周围密集且周期性的事件。优点是每个事件的更新成本很低，并可获得亚像素平滑中心；风险是 search radius 和旧中心形成局部闭环，一旦错误事件持续进入或运动跨出半径，tracker 可能丢失。

4.4 Pose：IPPE-PnP、并行循环与重投影门控

频率身份给出二维中心 $\mathbf u_i$ 与 marker 三维点 $\mathbf X_i$ 的已知对应。本文 marker 是平面结构，因此使用适合 planar target 的 IPPE-PnP。系统并不在每个事件上直接求 pose，而是：

1. PnP 线程读取当前所有 tracker centers；
2. 求一组 marker-to-camera SE(3)；
3. 当前求解完成后，立即读取更新后的 centers 再启动下一次；
4. 把三维 LED 以估计 pose 投影回图像；若某一 tracker 的重投影误差超过事件到中心的平均距离，则标记 tracking lost、删除 trackers；
5. 后台 detector 再次看到完整 marker 后自动 respawn。

这种“检测慢、跟踪快、几何求解独立”的设计与现代 detect-then-track 系统相似，但这里身份和对应来自频率编码，不需要 learned feature association。

5. 实验设置与证据强度

5.1 硬件与真值

• 事件相机：Prophesee EVK4 HD / IMX636ES，1280×720；
• 单 marker：8 个 LED，约 9 cm 边长；
• marker board：4 块 marker 方形排列，实验使用最外侧 8 个 LED，约 59 cm 边长；
• LED：实验使用 1 W、10% duty cycle；
• 桌面计算：Ubuntu 20.04、Intel i9-12900K、32 GB RAM；
• 机载计算：Intel Aero Compute Board；
• 真值：OptiTrack，并用外部 trigger 与 event camera 同步。

论文没有发布一个可与 BOP 方法横向比较的 object-pose benchmark。实验是专用硬件系统验证，指标应在该 setup 内解释。

5.2 静态绝对精度：tracking 与 detection 不是同一水平

相机在 2.1–4.8 m 范围内移动，marker board 静止，和同步 OptiTrack 比较。Table 1 的关键数字是：

模式	平移均值	平移标准差	平移最大值	旋转均值	旋转标准差	旋转最大值
Tracking	34.5 mm	16.2 mm	87.8 mm	0.738°	0.146°	1.55°
Detection	64.9 mm	121 mm	1.233 m	1.55°	5.12°	71.9°

检测结果长尾非常明显：最大旋转误差 71.9°，表明短窗口候选中心和频率识别适合“找到 marker 并启动 tracker”，但不能替代稳定跟踪的亚像素中心。摘要和结论强调的精度主要对应 tracking。

这里还要注意两个口径：

• 34.5 mm 是绝对平移误差，不是 3.45 mm；
• 论文结论写 normalized position error 常低于约 1.87%，说明绝对误差会随距离增长，不能把近距离精度无条件外推到 10 m。

5.3 静态噪声：稳定度不等于绝对准确度

固定场景下，平移输出的标准差随距离变化：

距离	平移标准差	最大波动
2 m	0.25 mm	2.17 mm
4 m	0.68 mm	2.95 mm
6 m	1.4 mm	5.5 mm

这些数字描述同一静态 pose 周围的 noise floor，不是相对 OptiTrack 的 absolute bias。系统可以“很稳定地偏几厘米”，所以静态噪声不能替代 Table 1 的准确度。

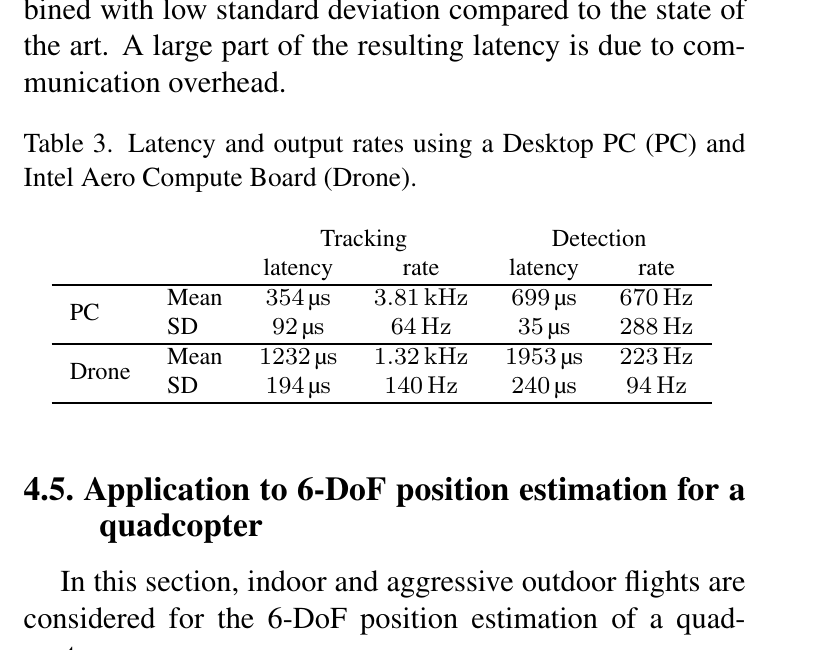

5.4 延迟与吞吐：最重要的结果，也最容易被写错

平台	模式	平均延迟	输出率
Intel i9-12900K	Tracking	354 μs	3.81 kHz
Intel i9-12900K	Detection	699 μs	670 Hz
Intel Aero	Tracking	1.232 ms	1.32 kHz
Intel Aero	Detection	1.953 ms	223 Hz

延迟和 rate 不是简单倒数，因为存在多个并发线程与通信开销。桌面 tracking 的 354 μs 倒数约 2.82 kHz，而表中 rate 是 3.81 kHz，说明不要仅凭一列自行推导另一列；应直接引用作者的同步 trigger 测量和输出计数。

也不能把 detection 的 670 Hz 误写成“每秒能重新识别 670 个新 marker”：这是对应实现的 detection output / processing rate，具体重检测还受至少两个 LED 周期的物理观测窗口约束。

5.5 室内无人机：和 ORB-SLAM2 的比较只作系统语境

Intel Aero 无人机在约 1.8×0.6×0.4 m 空间内做约 50 s 的快速 zigzag，OptiTrack 提供真值。论文报告主动 LED 方法的分轴误差边界约：

• $x$：±0.06 m；
• $y$：±0.08 m；
• $z$：±0.02 m。

同一序列中的 ORB-SLAM2 平移误差更大，orientation error 大体相近但有更多尖峰。作者自己也承认比较并不完全公平：

• ORB-SLAM2 是通用 frame-based camera SLAM，需要自然纹理并估计相机轨迹；
• 本文知道 marker 身份、LED 几何与主动频率，只估计两刚体之间的相对 pose；
• 两者 sensing 和任务先验不同。

所以正确结论是“在作者这套主动定位任务上，专用 ALM 系统比所选 ORB-SLAM2 实现更稳”，不是“本文普遍优于 SLAM”。

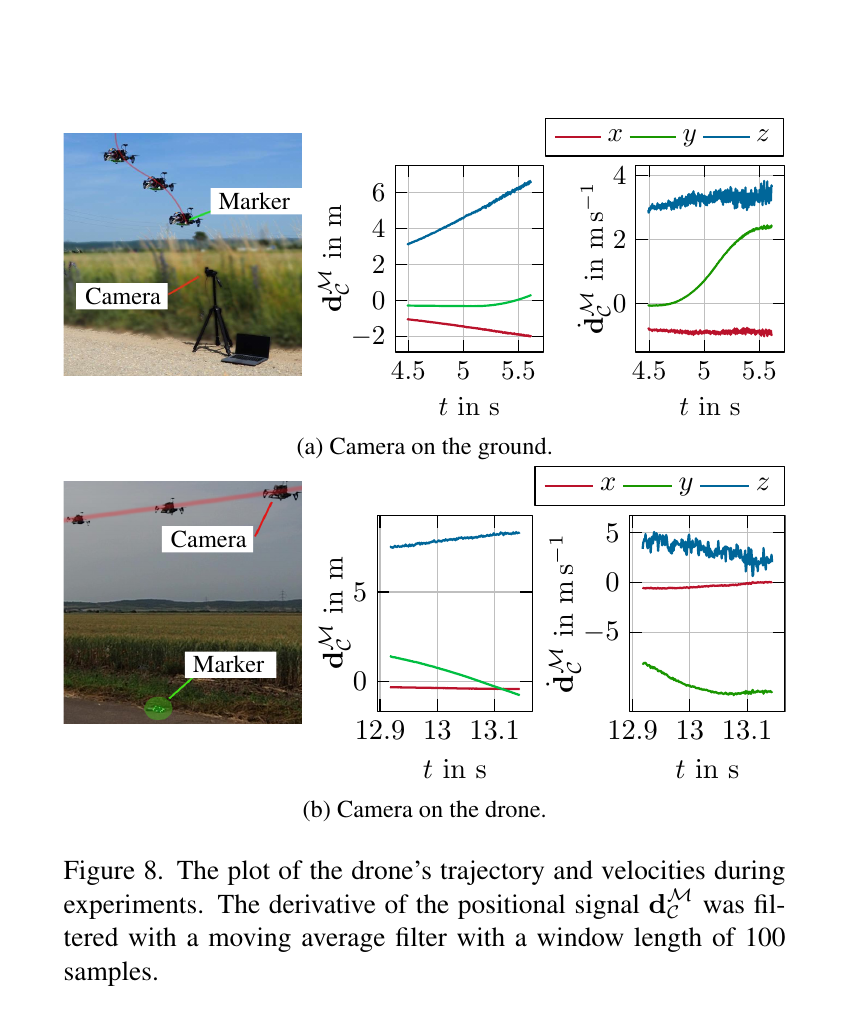

5.6 室外无人机：证明高速可见性，不是完整高精度真值评测

室外包含两种相对配置：

1. 相机固定地面，marker 在无人机上：最大速度约 4.5 m/s，升高至 9 m；
2. 相机在无人机上，marker 固定地面：平均速度约 10 m/s。

图中速度是对位置导数再做 100 samples moving average 得到。论文主要证明在高速和远距离下仍能 detect / track；这里没有像静态 OptiTrack 实验那样给出统一的 6DoF absolute-error 汇总，因此不能把 34.5 mm / 0.738° 直接绑定到 10 m/s 室外飞行。

6. 论文中可以视作消融的证据

这篇系统论文没有标准深度学习 ablation table，但有三组有价值的变量分析。

6.1 Default bias vs adjusted bias

Figure 3 显示调过 bias 后，同一 LED 闪烁对应的事件时间簇更集中，背景事件减少；frequency histogram 也比较了 default、low-pass、high-pass 和 adjusted 设置。它证明“传感器参数属于算法”，但论文没有给出一套跨场景自动调参方法。

6.2 Detection vs tracking

这是最强的系统消融：tracking 在精度、延迟与输出率上都显著优于 detection。原因不是用了不同 PnP，而是 tracker 利用连续单事件更新获得更准确、更新更频繁的中心。

6.3 Single marker vs marker board

9 cm 单 marker 与 59 cm board 比较揭示几何 conditioning：扩大点集基线没有把平均平移误差降一个数量级，却显著减少 orientation spikes。对 planar PnP 来说，这比只报告一个平均误差更有解释力。

7. 作者声称与本站判断

主题	作者证据	本站判断
低于 0.5 ms	Desktop tracking mean 354 μs	成立，但只对应稳定 tracking + i9 桌面机；detection 和机载不是这一数字
超过 3 kHz	Desktop tracking 3.81 kHz	成立；这是专用主动 marker 管线的 pose loop，不代表自然物体 event pose
高速运动	室外约 4.5 m/s max 和约 10 m/s average 两种实验	证明可持续观测；没有同等级室外 GT 汇总来证明仍保持 34.5 mm
10 m range	实验与 GSD / 光强讨论	是作者硬件配置下的近似工作上限，不是算法保证
优于 ORB-SLAM2	室内相同轨迹分轴误差较小	对专用任务成立，但先验、传感器和输出目标不对等，不能作通用排名
robust	静态标准差小、动态可跟踪、可重检测	对完整可见 marker 较强；部分 LED 遮挡时作者主动停止 tracking，因此遮挡鲁棒性有限

8. 失败模式与隐含假设

8.1 所有参与 PnP 的 LED 必须可见

论文为精度选择“不跟踪被遮挡 LED 的 marker”。当重投影误差过大或 LED 不完整时，系统发出 lost；全部 LED 再可见后才 respawn。对高速户外开阔场景可接受，但对抓取、handover 或 cluttered manipulation，手、夹爪和对象本体很容易遮住 marker。

8.2 平面 PnP 的 z / tilt conditioning

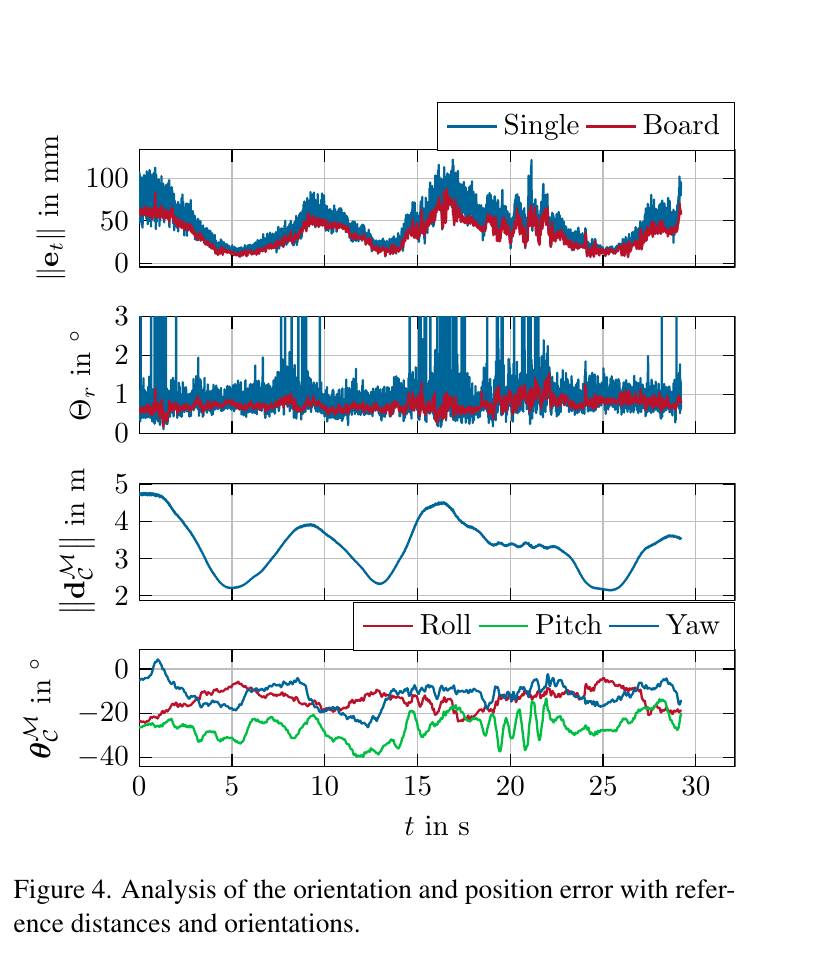

所有点近似共面，距离变远后图像投影基线缩小，深度和平面倾角更敏感。Figure 4 的 orientation spikes、室外 z velocity 噪声和大 marker board 的收益都与这种几何一致。若应用允许，非共面 LED 布局会改善可观性，但增加 marker 体积和制造复杂度。

8.3 时间身份依赖稳定频率与 sensor clock

频率必须提前登记、彼此可辨；整数微秒周期更利于直方图形成尖峰。LED 驱动抖动、event timestamp quantization、频率碰撞或强外部周期光源都可能破坏身份识别。

8.4 Bias 与光强决定信噪比

作者使用 1 W、10% duty-cycle LED。光强按距离平方下降，event sensor 分辨率和 8 mm 镜头在 10 m 对应约 0.61 cm ground sampling distance。更远距离不是仅加大 tracking radius 就能解决，需要更强光源、更长焦、更多 / 更大基线 LED 或更高分辨率传感器。

8.5 Reprojection-error gate 依赖当前解

重投影误差既用于判断 tracker 是否正确，也基于 PnP 当前解。若多个中心同时受到一致偏移，PnP 可能仍给出低残差但有系统性 pose bias；论文没有显式建模 per-LED uncertainty、rolling event timing 或 robust PnP outlier set。

9. 复现难点

9.1 软件层面

• event packet ingestion 与多线程时序；
• 事件连通区域、频率直方图与 marker lookup；
• per-LED tracker 的 event assignment、中心和半径更新；
• planar IPPE-PnP 与相机畸变模型；
• 外部 trigger 下的真实 latency measurement，而不是函数 profiler；
• tracking lost / respawn 状态机。

9.2 硬件层面

• EVK4 / IMX636ES bias 复现；
• 4–40 kHz LED 驱动与稳定时钟；
• 1 W LED、10% duty cycle、电源和散热；
• LED 三维点、相机内参、camera-to-body 和 OptiTrack 外参标定；
• 室外强光、视距和镜头选择。

9.3 公开性

CVF 页面提供正式 PDF 与 BibTeX，但没有代码或数据链接。论文写有 almpose.github.io 项目地址；本站在当前整理时未能从该地址取得可访问内容。因此 metadata 将 openSource 记为 false，不能因为论文有项目地址就推断代码公开。

10. 与其他事件位姿方法的关系

• BIAM / EDOPT 等 model-based event tracker：依赖已知对象 mesh 和初始 pose，从自然对象边缘或亮度变化中做局部跟踪；本文用主动频率 marker 消除外观对应难题，并支持自动重检测。
• 学习式 event keypoint / template 方法：可作用于普通已知对象，但需要对象数据、训练和 event representation；本文不训练，硬件先验更强、延迟也更低。
• frame + event fusion：融合低频 RGB-D 可增强语义和绝对深度，但增加同步、带宽和 frame latency；本文纯事件 + active marker，更像专用高速参考坐标系。
• 传统 motion-capture / infrared tracking：可提供高精度多相机全局定位，但基础设施大；本文只需单 event camera 与 marker，范围和遮挡能力则更有限。

11. 可以怎样改进

1. 非共面或可折叠 marker：提高 z / tilt conditioning，同时保留轻量硬件。
2. partial-visibility PnP：为每颗 LED 建独立频率和置信度，允许部分遮挡下用 RANSAC / uncertainty-weighted PnP，而不是任一遮挡即停止。
3. 自动 bias calibration：以目标频率 SNR、背景 event rate 和 tracker jitter 为目标，在线选择 sensor bias。
4. event-time-aware PnP：当前中心来自不同时间到达的 events；高速刚体运动下可联合 pose 与 twist，按每颗 LED 时间戳去畸变。
5. 多 marker / 多对象 association：频率空间有限时，可设计组合编码、时分 multiplexing 或 error-correcting blink codes。
6. IMU 融合与延迟标定：在 marker 暂时遮挡时用 IMU propagation，同时显式估计 camera–IMU time offset。
7. 标准化动态真值：公开高速轨迹、硬件设计、LED 时钟与同步真值，分别报告 acquisition latency、compute latency、age-of-information 和 end-to-end control delay。

12. 最终评价

这篇论文最强的不是“比某个深度网络更准”，而是做出一个条件清晰、性能点清晰的感知系统：

• 用主动频率解决身份和 correspondence；
• 用 event sensor 避免帧率与 motion blur；
• 用 detection / tracking 解耦避免持续累积；
• 用 IPPE-PnP 保持几何可解释性；
• 用 trigger、OptiTrack、桌面 / 机载平台和真实无人机验证 latency、accuracy 与部署。

它也说明了高频 pose 的真实代价：对象必须安装 marker，系统依赖 bias 与光学设计，遮挡能力有限，远距离由光强和几何共同封顶。对开放世界物体位姿，它不是通用答案；对需要亚毫秒级相对参考的高速机器人，它是一条非常干净、可工程化的路线。
