论文精读笔记：PoseFlex

1. 核心判断

这篇论文与传统“物体 6D pose”最不同之处是输出空间。它估计：

$$\theta=(\alpha,\beta,\gamma,\delta),$$

其中 $\alpha,\beta$ 是两段柔性臂的 arc / bending angles，$\gamma,\delta$ 是整体 yaw / roll。它不输出独立的 3D translation，也不是刚体 $SE(3)$。因此专题中应把它归为 deformable robotic-instrument configuration-aware pose，不能与 ADD / BOP AR 论文做数值排名。

方法的主要贡献是把已知机器人 kinematics 转成可动态变形的 3D geometry prior，再通过 attention 注入单目图像，而非让 CNN 仅靠 appearance 猜四个角。

2. 数据、输入与监督

作者使用 Agilis Robotics 的腔内手术 flexible-arm prototype，在 ex-vivo 环境收集 12,473 image-pose pairs：

• 9,473 用于 training / validation；
• 3,000 用于 testing；
• GT 来自 robot motor signals，并经人工校正；
• G1：只改变 $\delta$；
• G2：改变 $\gamma,\delta$；
• G3：$\alpha,\beta,\gamma,\delta$ 同时改变。

网络输入不只是 RGB：

• 需要 binary robot mask；
• 需要 home-position 3D shape prior；
• 每个 prior point 有 segment / part label；
• 需要 part length、radius、segment count 等 configuration。

正文没有将 mask prediction 纳入 pipeline，也没有报告 mask noise robustness。开源 test data 结构同样直接提供 mask/，所以这属于外部前置条件。

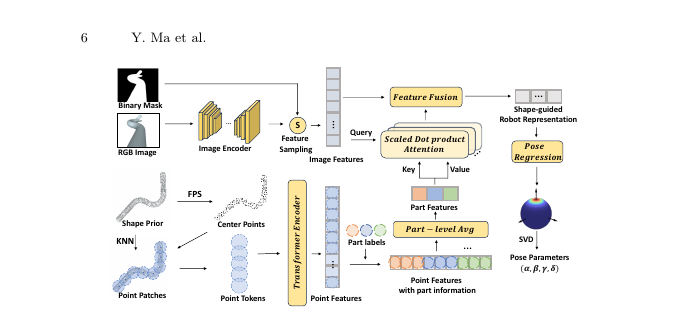

3. 静态 shape prior 如何指导 2D image

给定 shape point cloud $X\in\mathbb R^{N\times3}$：

$$P_c=\operatorname{FPS}(X),\qquad P_p=\operatorname{KNN}(X,P_c).$$

每个 patch 过 PointNet 得 token，并加 center-coordinate positional embedding；Transformer 编码后得到 point features $f_p$。利用预定义 part labels，按段平均：

$$f_{\text{part}_j} =\frac{1}{|s(\text{part}_j)|} \sum_{i\in s(\text{part}_j)}f_{p_i}.$$

随后 image feature $f_I$ 作 query，part features 作 key / value，经 scaled dot-product attention 得 part-aware descriptor。优点是远离 camera、图像中占比小的 robot segments 仍有显式先验；代价是网络默认 kinematic segmentation 与实际机器人完全一致。

这不是传统 CAD matching：没有从 3D points 投影并建立像素 correspondences，shape prior 的作用是 learned feature conditioning。

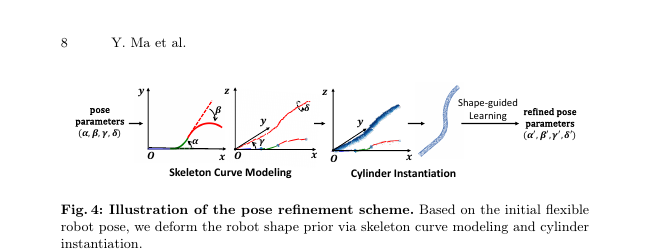

4. 动态 shape deformation 与 refinement

静态 prior 只代表 home position；弯曲后形状差距越大，其 geometry guidance 越不可信。PoseFlex 因此采用两阶段：

1. PoseEst 用静态 prior 得初始 $\hat\theta$；
2. deformation function $\Lambda(\hat\theta,\phi,w)$ 根据预测角、配置 $\phi$ 与 radius $w$ 生成动态 prior；
3. 对每段按 piecewise constant curvature 计算 skeleton control points；
4. 使用 Rodrigues rotation 合成 $\gamma,\delta$；
5. 在相邻 control points 间采样 cylinder surface；
6. PoseRefine 以新 prior 再次引导图像。

这类似 analysis-by-synthesis，但不渲染 photometric image；它合成的是可供 feature encoder 使用的几何点云。若初值错误，dynamic prior 也会错误，因此 refinement 的 basin 仍依赖 PoseEst。

5. Matrix-Fisher 概率回归

每个自由度独立表示为 matrix-Fisher：

$$p(R)=\mathcal M(R;A) =\frac{1}{n(A)}\exp(\operatorname{tr}(A^\top R)).$$

训练以 negative log likelihood：

$$\mathcal L(Y,A)=-\log\mathcal M(Y;A).$$

推理对 $A=USV^\top$ 做 SVD：

• $U,V$ 恢复 distribution mode / pose；
• singular values $S$ 表示 concentration，可转换为 uncertainty。

连续 rotation distribution 避免 Euler wrap-around 与 quaternion double-cover 的直接回归问题。但作者为四个角使用独立 distributions，没有显式建模 $\alpha,\beta,\gamma,\delta$ 的联合相关性；而 flexible-arm kinematics 本身是强耦合的。

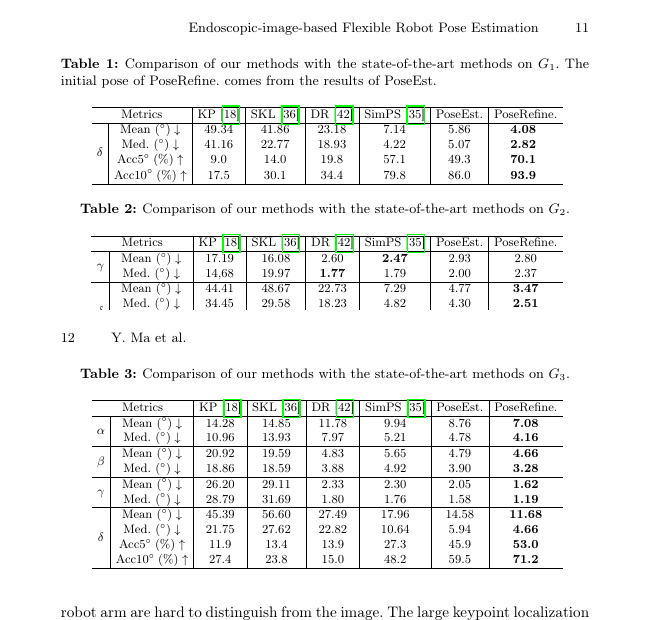

6. 主结果：自由度越高，roll 越难

G1，仅 $\delta$：

方法	Mean	Median	Acc5°	Acc10°
SimPS	7.14°	4.22°	57.1	79.8
PoseEst	5.86°	5.07°	49.3	86.0
PoseRefine	4.08°	2.82°	70.1	93.9

PoseEst 的 mean 虽低于 SimPS，Acc5° 反而低 7.8 points，说明 error distribution 不同；Refine 才全面占优。

G2：

• $\gamma$：PoseRefine mean 2.80°，但 DR / SimPS 的 2.60° / 2.47° 更低；论文并非每个参数都最好。
• $\delta$：PoseRefine mean / median 3.47° / 2.51°，Acc5° / Acc10° 74.4 / 97.1%，明显最佳。

G3：

参数	SimPS mean	PoseEst mean	PoseRefine mean
$\alpha$	9.94°	8.76°	7.08°
$\beta$	5.65°	4.79°	4.66°
$\gamma$	2.30°	2.05°	1.62°
$\delta$	17.96°	14.58°	11.68°

$\delta$ 仍显著难于其他三个参数；高自由度、自遮挡与 camera-axis geometry 使 roll ambiguity 没有被 shape prior 完全消除。

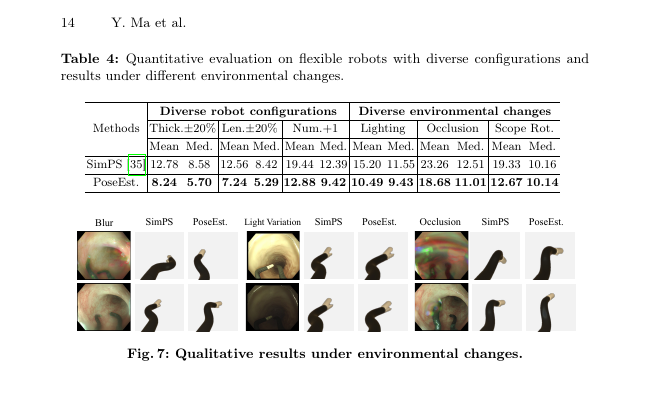

7. 配置与环境变化

PoseEst mean / median：

• thickness ±20%：8.24° / 5.70°；
• length ±20%：7.24° / 5.29°；
• segment count +1：12.88° / 9.42°；
• lighting：10.49° / 9.43°；
• flushing / bubbles occlusion：18.68° / 11.01°；
• scope rotation blur：12.67° / 10.14°。

全部优于 SimPS，但证据仍有边界：只是一种 prototype 的手工 configuration variations，表中未给每个条件的样本数，也未给完全不同机构 / 材料 / camera 的跨机器人数据。

8. 不确定性证据

项目补充结果显示，高 matrix-Fisher uncertainty 的样本更常对应大 error。它可用于：

• control 时拒绝低置信预测；
• 选择重新观察 / 降速；
• temporal filter 的 measurement covariance。

但正文没有给 Expected Calibration Error、reliability diagram 或 uncertainty-threshold 下的 coverage–risk curve。因此目前证明的是相关性，不是完整概率校准。

9. 关键局限

• 输出是四个 angles，不含 metric translation，不能称为一般 6DoF instrument pose。
• 单一私有 prototype 与 ex-vivo 数据；不存在公开 benchmark 的独立复核。
• GT 来自 motor signals + manual rectification，误差范围未量化。
• binary mask 是必需输入，但 segmentation 误差未纳入。
• test 是否严格按时间序列 / motion trajectory 隔离说明不足，可能存在相邻帧高度相关。
• dynamic prior 依赖 PoseEst，初值失效时可能确认偏差。
• 四个 matrix-Fisher distributions 独立，忽略 joint correlations。
• 对 depth baseline 的比较使用单目预测深度，不能推导真实 stereo / depth sensor 一定更差。
• 无 runtime、模型大小或控制频率。
• future work 才包含 synthetic training 与机器人闭环集成。
• 开源仓库提供代码、test data 与 checkpoint，但完整训练数据需用户自行组织。

10. 复现检查表

• 公开 train / val / test image IDs，并按 trajectory 防止相邻帧泄漏；
• 记录 motor-to-angle calibration 与 manual correction variance；
• 明确 binary mask 来源，并加入 mask corruption；
• 固定 home prior、part labels、length、radius、segment count；
• 分别评估 PoseEst 与 PoseRefine；
• 按 $\alpha,\beta,\gamma,\delta$ 单独报告 mean / median / thresholds；
• 报告 refinement 对不同 initial-error bins 的成功率；
• 对 uncertainty 做 ECE、NLL、coverage–risk；
• 与真实 depth / stereo sensor 对照，而不仅是 monocular predicted depth；
• 测量 preprocessing、shape deformation、network、SVD 的端到端 latency；
• 增加跨机器人、跨内窥镜、in-vivo 或更真实组织环境。

11. 最终评价

PoseFlex 是把“已知机器人几何”引入单目柔性器械状态估计的一套完整设计：part-aware shape tokens 提升图像特征，初始角度把静态 prior 变形成动态 prior，matrix-Fisher 又让输出带有 uncertainty。G3 四参数均优于 SimPS，说明 shape guidance 对高自由度形变确有帮助。

同时，它解决的是单一柔性臂的四角度估计，不是通用 6DoF 物体 pose。binary mask、真实 pose labels、准确 configuration 与私有数据都是前置条件，$\delta$ 仍有 11.68° mean error，且没有速度和闭环控制。适合作为“kinematic prior + visual representation”的代表工作，而不是与 BOP rigid pose 横向比较。
