论文精读笔记：Industrial Plenoptic Dataset

1. 核心判断

IPD 的核心问题是：传统 6D pose benchmark 把 10% object diameter 作为正确阈值，在 50–100 cm 距离评测；工业装配则可能要求 150–200 cm 距离下、99% recall 时小于 3 mm 的最大几何偏差。若 ground truth 本身有 2–5 mm 误差，就无法可信地区分两个亚毫米级算法。

作者的解决方案分两部分：

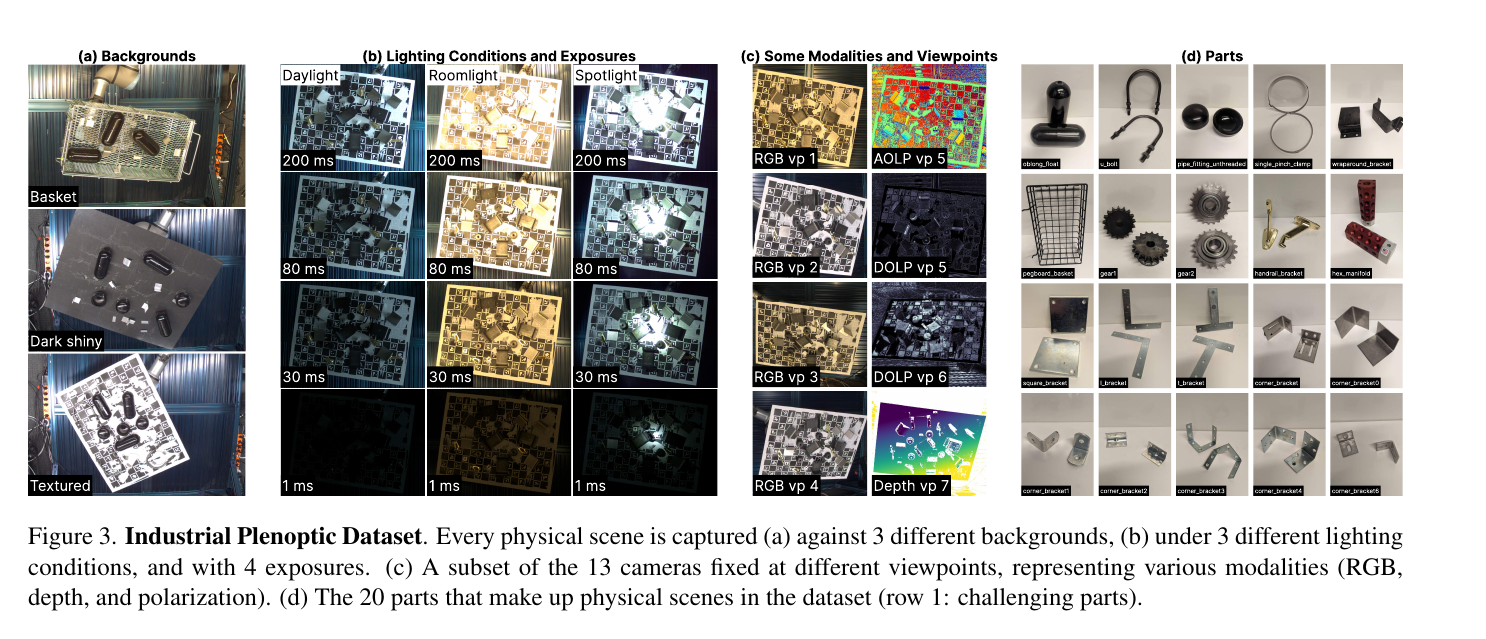

• 以同一物理场景、13 台多模态相机、4 exposures、3 lighting conditions 提供 co-evaluation 数据；
• 用 Robot Consistency 从跨机器人姿态预测的自一致性估计模型误差，减少对人工 pose ground truth 精度的依赖。

这使 IPD 更像“视觉系统设计平台”，而不是只用于训练单一模型的数据集。

2. 为什么 ADD 不够

ADD 计算所有 mesh vertices 的平均距离：

$$\operatorname{ADD}(T_p,T_g) =\frac1{|V|} \sum_{v\in V} \|T_pv-T_gv\|_2.$$

平均值依赖 mesh sampling，也可能掩盖局部最大偏差。工业 peg-in-hole 中，只要任一部位越过公差就可能失败，因此论文使用：

$$\operatorname{MVD}(T_p,T_g) =\max_{v\in V} \|T_pv-T_gv\|_2.$$

MVD 是 ADD 的上界。实验中的 true positive 阈值仍设为 10 mm + 10°，而论文愿景是向 3 mm / 99% recall 推进；当前表格不代表已达到最终工业要求。

3. Robot Consistency 推导

固定相机坐标系 $C$、机器人基坐标系 $R$、gripper $G$、对象 $O$。已知 hand-eye transform $T_{CR}$ 与每个机器人姿态 $T_{RG}^i$，网络预测 $T_{CO}^{i,\mathrm{pred}}$。

把每次预测变换到 gripper frame：

$$\hat T_{GO}^{i} =T_{GR}^{i}T_{RC}T_{CO}^{i,\mathrm{pred}}.$$

因为对象刚性固定在 gripper 上，所有 $\hat T_{GO}^{i}$ 应围绕同一常量。用 Fréchet mean 估计：

$$T_{GO}^{\star} =\arg\min_{\mu\in SE(3)} \sum_{i=1}^{N} \rho^2(\mu,\hat T_{GO}^{i}),$$

其中 translation 取 sample mean，rotation 用 quaternion averaging。再把 $T_{GO}^{\star}$ 投回各相机观测，计算 MVD：

$$E_{\mathrm{rc}} =\frac1N\sum_i d\!\left( T_{CO}^{i,\mathrm{pred}}, T_{CR}T_{RG}^{i}T_{GO}^{\star} \right).$$

估计 $T_{GO}^{\star}$ 会少掉一些自由度，有限样本下有偏；论文证明在独立、无偏和温和条件下，其平移与旋转估计一致，收敛率为 $N^{-1/2}$。对某些与 camera frame 固定相关的 bias，球面均匀视角还可互相抵消。

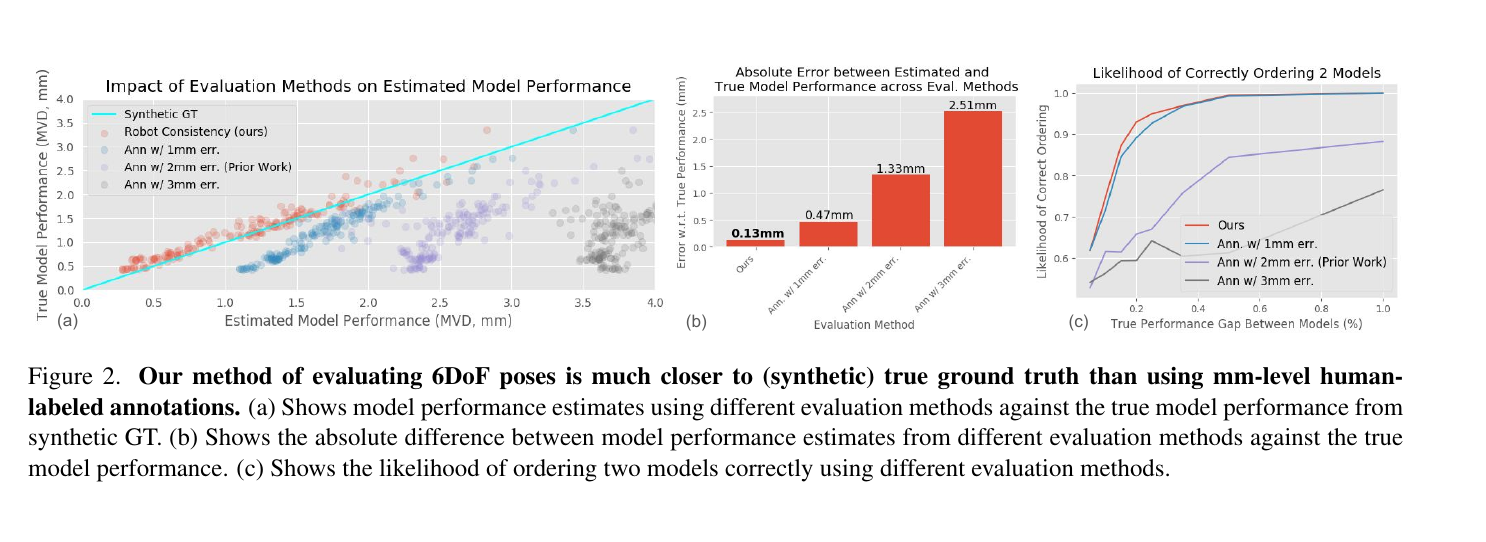

4. 合成验证

合成集包含 20 个 physical-scene analogues、每 scene 10 个实例、30 viewpoints、4 个 5MP cameras；作者训练 24 个不同 backbone / convergence level 的 keypoint models，并比较：

• 真值；
• Robot Consistency；
• 注入 1 / 2 / 3 mm MVD jitter 的“人工标注”。

Robot Consistency 对真实误差的平均绝对差为 0.13 mm，1 mm jitter annotation 为 0.47 mm。人工标注还会在模型越准时越高估误差，正好破坏高精度区的模型排序。

但这仍是合成验证。现实中的 robot calibration、hand-eye calibration、热漂移与结构形变会成为新误差源，不能把 0.13 mm 直接视为真实 IPD 的 ground-truth accuracy。

5. 数据采集系统

相机

• 3× Basler-LR，1920×1200 RGB；
• 5× Basler-HR，2592×1944 RGB；
• 4× FLIR-MonoP，2448×2048 grayscale + polarization；
• 1× Photoneo，2064×1544 RGB-D，2 m 距离约 500 μm depth accuracy。

多相机 baseline 为 10 cm–1 m。UR5e 经过 kinematic calibration，relative pose accuracy 小于 100 μm。每个物理 scene 采 30 robot configurations，pitch / roll 变化至 30°、yaw 覆盖 360°，XYZ 工作范围约 1 m × 1 m × 0.5 m。

光照与曝光

• 1 / 30 / 80 / 200 ms；
• roomlight 约 1,000–2,000 lux；
• spotlight 同时包含约 100 lux 暗区与 100,000 lux 亮区；
• daylight 受窗口方向与天气影响。

Photoneo 给 12-bit HDR image；RGB / polarization cameras 保留多曝光，便于在相同 scene 上研究 exposure fusion。

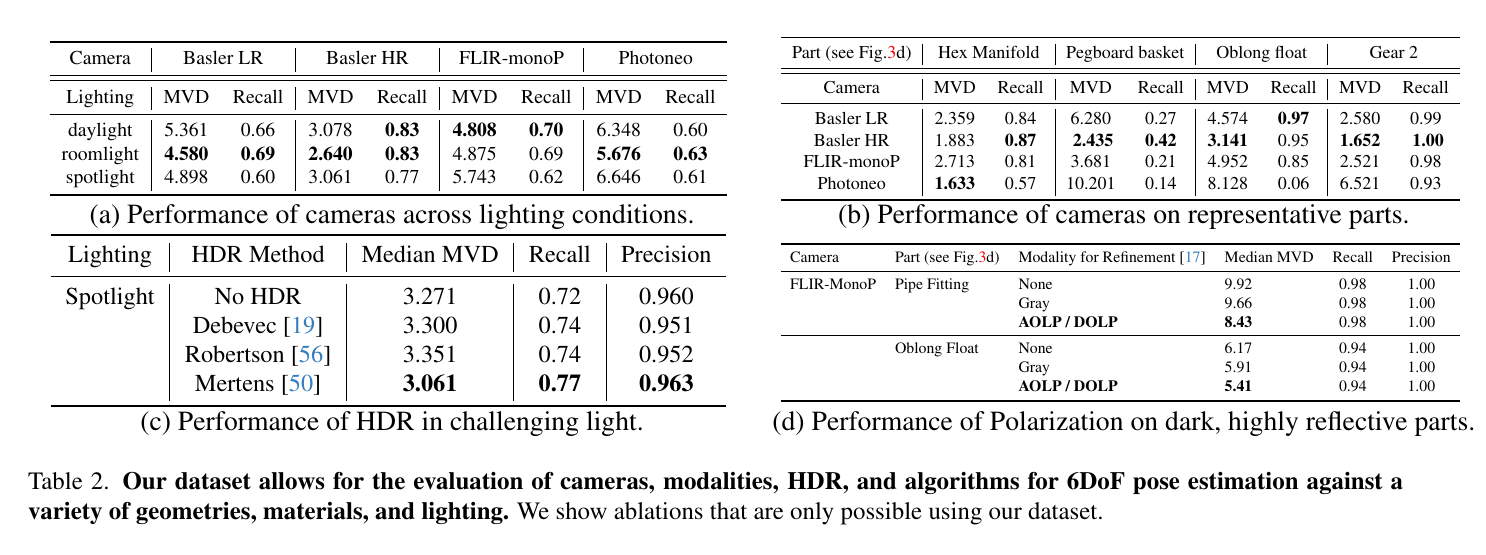

6. Co-evaluation 结果

Camera × lighting

相机	Daylight MVD / R	Roomlight MVD / R	Spotlight MVD / R
Basler-LR	5.361 / .66	4.580 / .69	4.898 / .60
Basler-HR	3.078 / .83	2.640 / .83	3.061 / .77
FLIR-MonoP	4.808 / .70	4.875 / .69	5.743 / .62
Photoneo	6.348 / .60	5.676 / .63	6.646 / .61

Photoneo 并非总是最好。spotlight 的红 / 近红外环境干扰 structured-light laser；暗反光物体也可能不把激光反回相机。高分辨率 multi-view RGB 在总体上最稳。

HDR

spotlight + Basler-HR：

方法	Median MVD	Recall	Precision
No HDR	3.271	.72	.960
Debevec	3.300	.74	.951
Robertson	3.351	.74	.952
Mertens	3.061	.77	.963

HDR 不是必然改善：Debevec / Robertson 的 MVD 比 no-HDR 略差，只有 Mertens 同时改善 MVD、recall 和 precision。

Polarization

对 dark reflective objects：

• Pipe fitting：无 refinement 9.92，gray 9.66，AOLP/DOLP 8.43 mm；
• Oblong float：6.17，5.91，5.41 mm。

主要收益来自 angle / degree of linear polarization 提供暗背景上的边缘对比，并非 polarization 直接输出 pose。

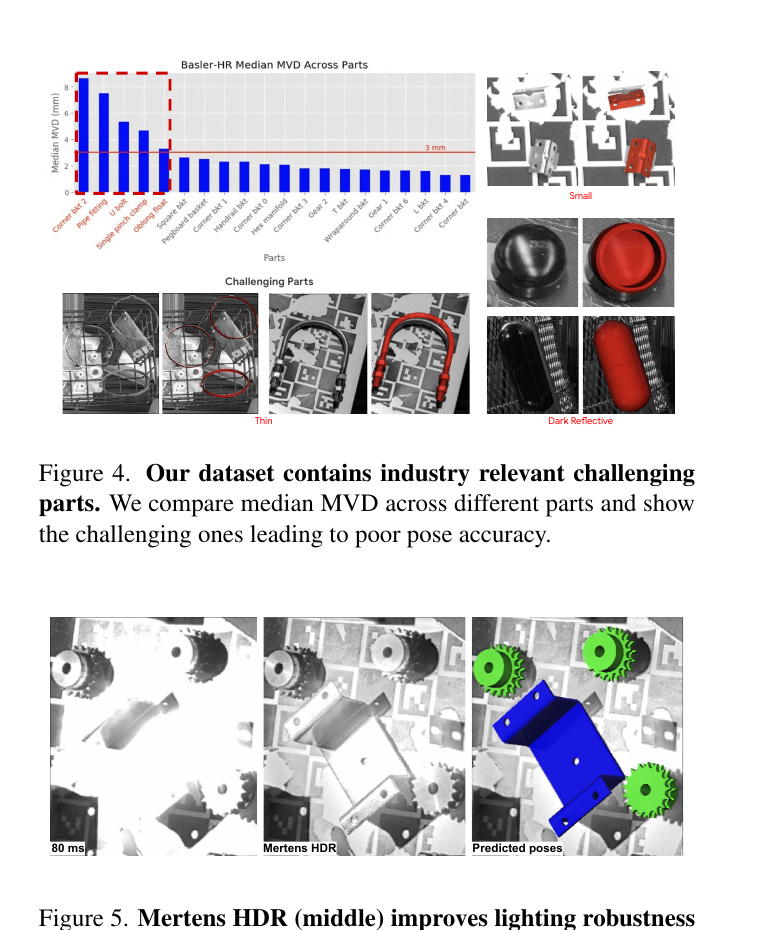

7. 最难零件

典型失败机制：

• thin structures：depth / edge sampling 不完整；
• small parts：150–200 cm 距离下像素占比太低；
• dark reflective：RGB 动态范围与 structured-light return 同时恶化；
• spotlight：同一对象局部过曝与欠曝并存；
• geometry-poor：对称或缺少 keypoint discrimination。

这说明工业 pose 性能不能只按算法平均，而应按 sensor × material × geometry × lighting 条件切片。

8. 实验 pose pipeline

主实验共享：

1. Mask R-CNN detection；
2. HRNet-style 2D keypoint heatmap；
3. RGB multi-view 用 re-projection minimization / PnP；
4. structured light 使用 point registration / ICP；
5. 可选 grayscale 或 AOLP/DOLP edge refinement；
6. NVISII / BlenderProc 风格合成训练数据。

因此 Table 2 是受控系统消融，不是比较最新 pose backbones。IPD 的长期价值在于允许研究者替换算法，同时保留相同相机、场景与照明。

9. 局限与使用注意

• Robot Consistency 无法自动发现所有共享系统偏差；若每个视角都以相同方式偏移，预测仍可能“很一致但不准确”。
• 理论假设独立预测、无偏或特定 camera-frame bias，现实网络误差可能相关。
• 评测依赖高质量 robot kinematics 与 hand-eye calibration。
• Semi-automated annotations 仍用于实例 correspondence grouping，并非完全无标注。
• 数据是 moderate clutter，不覆盖重遮挡多实例 bin-picking。
• 20 个零件与单一工作站限制材质、机器人和工厂域多样性。
• 目前 true positive 采用 10 mm / 10°，与愿景中的 3 mm / 99% recall 有距离。
• 多相机 rig 成本高，单相机部署者应按 camera subset 使用而非直接照搬。

10. 最终评价

IPD 最重要的不是规模，而是实验变量设计：它让 camera、baseline、resolution、depth、polarization、exposure fusion 与 pose algorithm 在同一物理 scene 上可控比较。Robot Consistency 又提供了一个面对“评测真值不够准”时非常实用的替代路线。

它并没有证明工业 6DoF 已达到 3 mm / 99% recall，反而清楚显示 spotlight、thin、small 和 dark reflective parts 仍显著失败。对工业研究，IPD 的正确用法是做系统 co-design 和条件化误差分析，而不只是再报一个全局平均分。
