物体位姿估计 · 2025 · IROS · CCF C

MK-Pose: Category-Level Object Pose Estimation via Multimodal-Based Keypoint Learning

MK-Pose 融合冻结 DINOv2 的 RGB、PointNet++ 点云与 GPT-4o 形状描述的 CLIP 文本特征，以 soft heatmap 和 GAT 在无人工关键点坐标下发现 96 个三维关键点，再聚合 KNN 局部几何与全局上下文，并用 NOCS、重建和有限 / 无限对称损失联合回归类别级 pose 与尺寸。

Paper Project Code

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

RGB-Dcategory name and offline shape description

关键依赖

known or supplied object categorydepth and camera intrinsicsMask R-CNN instance maskGPT-4o-generated category descriptionsfinite / infinite symmetry definitionspose, size and NOCS supervision

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Yifan Yang, Peili Song, Enfan Lan, Dong Liu, Jingtai Liu
作者单位: Nankai University
会议 / 期刊: 会议 · IROS · CCF C
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: CAMERA25 REAL275 HouseCat6D
评估指标: n° mcm
方法标签: 类别级位姿估计 rgb-d 关键点 + PnP multimodal language-guided self-supervised-keypoint nocs symmetry graph-attention 绝对位姿估计
关键依赖: known or supplied object categorydepth and camera intrinsicsMask R-CNN instance maskGPT-4o-generated category descriptionsfinite / infinite symmetry definitionspose, size and NOCS supervision

Reading Notes

粗读 / 精读

已生成 src/paper-notes/mk-pose-iros2025/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：MK-Pose

1. 基本信息

标题：MK-Pose: Category-Level Object Pose Estimation via Multimodal-Based Keypoint Learning
作者：Yifan Yang, Peili Song, Enfan Lan, Dong Liu, Jingtai Liu
机构：Nankai University
年份 / 会议：2025 / IROS
论文：arXiv · IEEE DOI · 代码
阅读模式：粗读

2. 一句话定位

MK-Pose 把 DINOv2 RGB 特征、PointNet++ 深度点云特征和“类别名 + GPT-4o 形状描述”的 CLIP 文本特征融合，用无关键点标注的 soft-heatmap + GAT 学出 96 个三维关键点，再融合局部 KNN 几何与全局上下文，以 NOCS、重建和有限 / 无限对称损失联合回归类别级 pose 与尺寸。

3. 图表导读

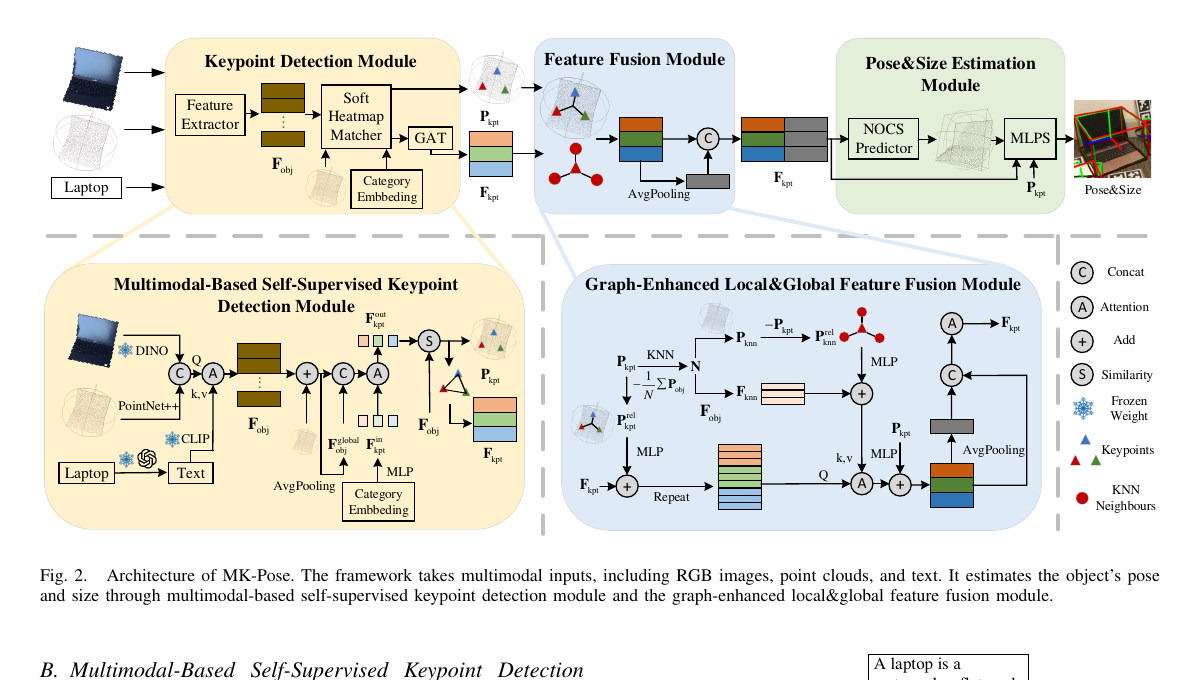

MK-Pose 多模态关键点学习和位姿尺寸估计架构 — 原论文 Figure 2：RGB、点云和类别文本进入自监督关键点模块，局部 KNN 与全局 pooled feature 进一步更新关键点表示，最终预测 NOCS、pose 与尺寸。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

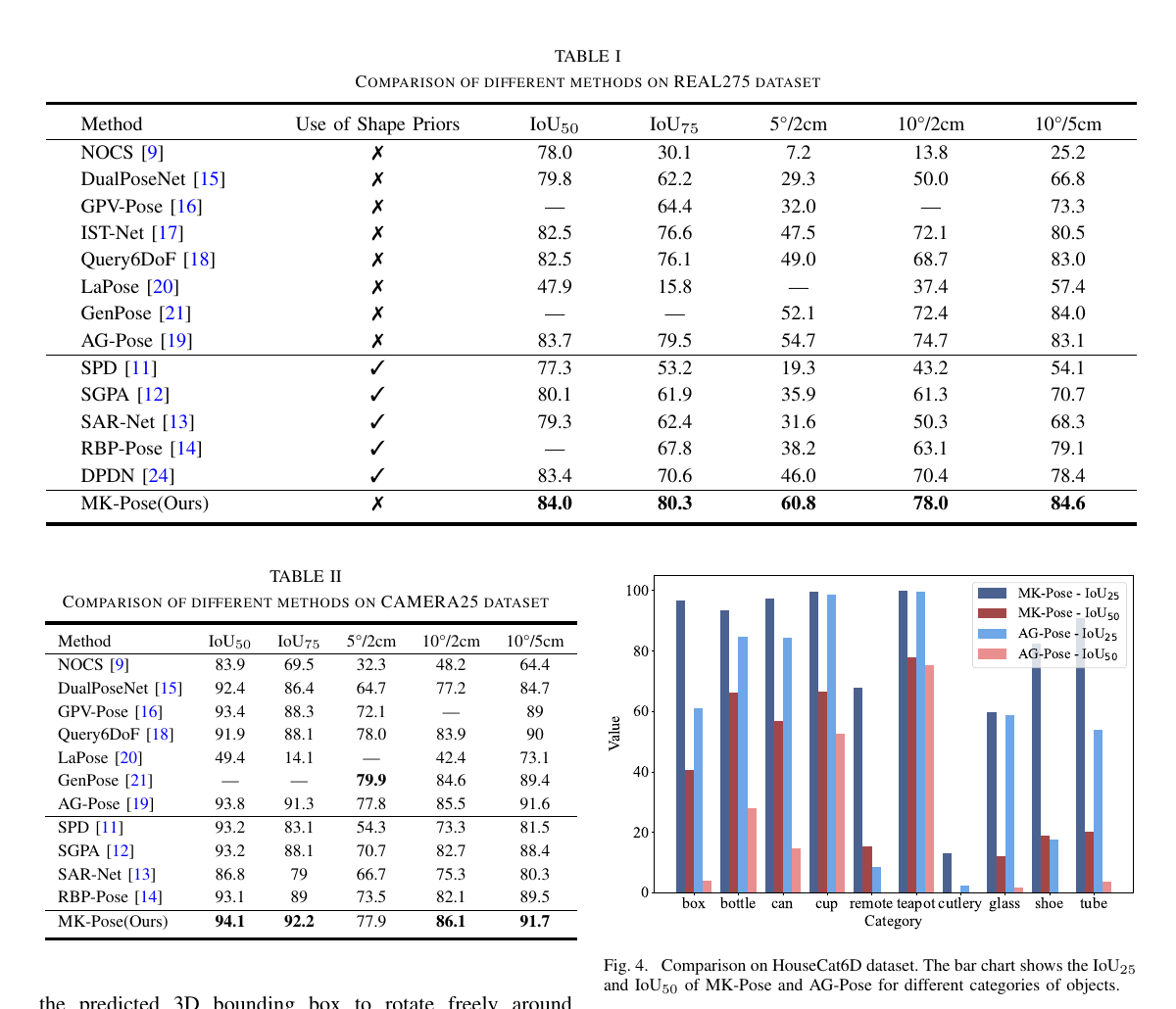

MK-Pose 在 REAL275 CAMERA25 和 HouseCat6D 上的主要结果 — 原论文 Table I–II 与 Figure 4：REAL275 上 5°/2cm 为 60.8，CAMERA25 上 IoU75 为 92.2；HouseCat6D 跨数据集实验只报告 IoU25 / IoU50，不能据此判断旋转和平移误差。来源：作者公开稿；图表版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

4. 问题设定

任务：已知类别内未见实例的 6D pose + 3D size。
查询输入：RGB crop、由深度与内参反投影的 1,024 点点云、类别名称和离线生成的类别形状描述。
输出：旋转 $R$ 、平移 $t$ 、尺寸 $s$ 。
外部前端：测试先用 Mask R-CNN 获得实例 mask。
先验边界：不使用逐实例 CAD / deformable shape prior，但使用深度几何、类别标签、GPT-4o 文本和有限 / 无限对称定义。

5. 方法概览

冻结 DINOv2-ViT-S/14 编 RGB，PointNet++ 编点云，CLIP 编类别形状描述。
RGB-D feature 作 query、文本作 key/value，以 cross-attention 生成统一对象表示。
类别条件的可学习 query 与对象点特征匹配；soft heatmap 对点坐标加权得到 96 个关键点，不需要人工关键点坐标。
GAT 建模关键点间关系，KNN 分支聚合每个关键点附近 16 个点的相对几何。
加入关键点绝对位置和全局平均特征，兼顾局部形状与完整对象上下文。
预测关键点 NOCS 坐标并回归 pose / size；Chamfer、关键点分散、局部重建与 offset loss 为关键点提供几何约束。
对有限对称枚举等价旋转，对无限轴对称用向量屏蔽不可观测旋转分量。

6. 实验速览

REAL275：IoU50 / IoU75 为 84.0 / 80.3；5°/2cm、10°/2cm、10°/5cm 为 60.8 / 78.0 / 84.6。
CAMERA25：IoU50 / IoU75 为 94.1 / 92.2；5°/2cm、10°/2cm、10°/5cm 为 77.9 / 86.1 / 91.7。
REAL275 相对 AG-Pose：5°/2cm 54.7→60.8，+6.1；IoU75 79.5→80.3，+0.8。
HouseCat6D：作者强调未见的 box / shoe / tube；整体示例数字为 IoU25 80.1、IoU50 37.5，对比 AG-Pose 63.6 / 19.7，但未报告 pose AP。
消融：去 text / feature fusion / reconstruction 后 5°/2cm 为 53.3 / 54.1 / 55.2，完整模型为 60.8。

7. 快速判断

亮点：不用人工关键点和实例 shape prior；有限、无限对称统一进训练损失；关键模块有消融。
不要误读：“shape-prior-free”仍需 RGB-D 点云；“self-supervised keypoint”只指关键点位置无标签，整网仍用 pose、size、NOCS 等监督。
主要风险：没有速度 / 参数量；文本生成 prompt 和 HouseCat6D 未见类别的 category query 细节不足；跨数据集只比较 IoU。
适合读者：类别级 RGB-D pose、语义-几何融合、无标注关键点、对称性监督。

已生成 src/paper-notes/mk-pose-iros2025/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：MK-Pose

1. 核心判断

MK-Pose 试图解决类别级 pose 的三个薄弱环节：

遮挡时 RGB-D 局部观测不完整；
人工关键点无法覆盖类别内新实例；
只做局部邻域或只做全局 pooling 都不足以兼顾细节和整体形状。

它的答案是“类别语义作为稳定条件 + 无人工标签的三维关键点 + 局部 / 全局图融合”。其中真正可量化的主要贡献是关键点与融合模块：REAL275 上完整模型 5°/2cm 为 60.8，去文本、去 feature fusion、去重建分别降至 53.3、54.1、55.2。

但论文的术语需要收紧：

shape-prior-free：不使用实例 CAD 或类别 deformable shape prior，不代表没有几何；推理显式输入深度点云。
self-supervised keypoint：96 个关键点没有人工坐标标签，但网络总体仍用 pose、size、NOCS 和重建目标监督。
zero-shot：HouseCat6D 是跨数据集 / 部分类别未见测试，论文只报告 3D box IoU，没有完整 pose threshold。

2. 输入、输出与前端依赖

MK-Pose 多模态自监督关键点和局部全局融合流程 — 原论文 Figure 2。上方给出端到端数据流，下方展开多模态关键点检测与图增强的局部 / 全局融合。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

输入为：

$224\times224$ 对象 RGB crop；
depth 经内参反投影并采样的 $N=1024$ 点；
对象类别名；
由 GPT-4o 离线生成的类别形状描述。

输出为旋转矩阵 $R$ 、平移 $t$ 和三维尺寸 $s$ 。测试阶段先用 Mask R-CNN 提供对象实例 mask，因此表中 pose 数字同时包含外部分割质量，但论文没有把 GT mask 与 predicted mask 分开报告。

方法属于 category-level、seen-category / unseen-instance。HouseCat6D 又加入跨数据集和部分类别未见测试，但训练与推理仍需要类别名称。

3. 三路模态到底如何融合

3.1 RGB 与点云

冻结 DINOv2-ViT-S/14 产生 $F_{\mathrm{RGB}}\in\mathbb R^{N\times128}$ ；
PointNet++ 产生 $F_{\mathrm{PC}}\in\mathbb R^{N\times128}$ ；
两者拼接后作为 cross-attention query。

深度点云与 RGB crop 已通过相机几何对齐。论文把二者称为 multimodal，但没有单独报告 RGB-only 或 depth-only 消融，所以不能判断性能主要来自视觉 backbone 还是点云几何。

3.2 类别文本不是在线视觉语言推理

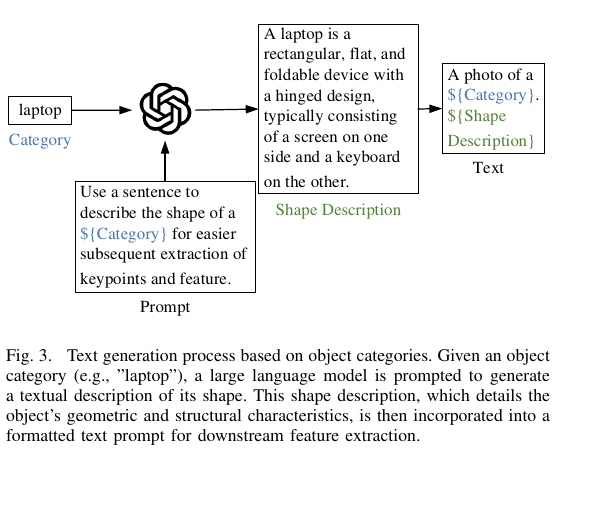

MK-Pose 从类别名生成形状描述并构造 CLIP 文本的流程 — 原论文 Figure 3：GPT-4o 根据类别名生成一次形状描述，再拼成“A photo of a [Category]. [Shape Description]”供 CLIP 编码；这属于类别级离线先验，不是对每张图进行视觉语言推理。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

论文提示 GPT-4o：“描述某类别的形状，以便后续提取关键点和特征”。以 laptop 为例，描述包含矩形、扁平、可折叠和铰链结构，再与模板句组合并由冻结 CLIP text encoder 得到 $F_{\mathrm{text}}$ 。

RGB + 点云为 query，文本为 key/value：

F_{\mathrm{obj}} =\operatorname{softmax}\left(\frac{QK^\top}{\sqrt d}\right)V.

文本对同一类别所有实例固定，因此它能提供类别语义，却不能恢复某张图里被遮挡部位的实例形状。论文“文本可恢复遮挡对象”的表述更准确的解释应是：它为特征提供稳定类别条件，而不是生成不可见几何。

4. 无人工标注的关键点如何产生

原始对象点特征先叠加点坐标位置编码和全局平均特征。 $N_{\mathrm{kpt}}=96$ 个 category-conditioned learnable queries 对这些点做 attention，得到关键点 query。

关键点 query 与每个对象点计算 cosine similarity，经温度 $\tau=0.1$ 的 softmax 得到 heatmap $H$ ：

P_{\mathrm{kpt}}=HP,\qquad F_{\mathrm{kpt}}=HF_{\mathrm{obj}}.

因此关键点是输入点云坐标的软加权组合，不一定落在真实表面采样点上。随后全连接 GAT 更新关键点间关系。

关键点没有 GT 位置，监督来自：

$L_{\mathrm{cd}}$ ：每个关键点靠近至少一个观测点；
$L_{\mathrm{div}}$ ：关键点间距离小于阈值 $T=0.01$ 时惩罚，避免塌缩；
$L_{\mathrm{rec}}$ ：每个关键点预测局部 offset，合成稠密点集，与观测点云做双向最近邻；
$L_\Delta$ ：限制重建 offset 过大；
$L_{\mathrm{nocs}}$ ：沿用 DPDN 的 NOCS 监督；
$L_{\mathrm{ps}}$ ：pose / size 与 symmetry-aware 误差。

这是一种 task-supervised keypoint discovery：不用人工关键点，但并非只靠未标注数据。

5. 局部与全局融合

每个关键点在输入点云中找 $k=16$ 个最近邻：

关键点加入相对对象中心的位置编码；
邻域点加入相对该关键点的位置编码；
关键点 feature 作 query，邻域点 feature 作 key/value，cross-attention 聚合局部几何；
再加入关键点绝对坐标编码；
对全部关键点平均得到 global keypoint feature，broadcast 回每个点；
MLP + self-attention 得到最终 $F_{\mathrm{kpt}}$ 。

设计上兼顾邻域曲面与对象整体，但 KNN 建在观测点云中，重遮挡时邻域本身可能不完整。文本与全局特征只能提供统计先验，无法确保恢复某个未见实例的真实背面。

6. 对称性与 pose / size 损失

MK-Pose 预测关键点 NOCS 坐标后，沿用 DPDN 的 MLP 估计 $R,t,s$ 。对称损失同时处理：

无对称：等价旋转集合仅含单位阵；
有限对称：在预定义 $R_S$ 集合里选择误差最小项；
无限轴对称：用 $v\in\{0,1\}^3$ 屏蔽绕无限对称轴不可观测的旋转分量。

总体损失为：

L=\lambda_1L_{\mathrm{ps}}+\lambda_2L_{\mathrm{cd}} +\lambda_3L_{\mathrm{div}}+\lambda_4L_{\mathrm{rec}} +\lambda_5L_\Delta+\lambda_6L_{\mathrm{nocs}},

权重依次为 0.3、2、10、15、1、2。对称信息是人工定义的类别 / 对象先验；它解决等价 pose 的监督冲突，不等于网络从图像自动发现 symmetry group。

7. 数据、训练与指标

CAMERA25：6 类、1,085 个 ShapeNet 实例、300K 合成图，25K validation；
REAL275：13 个实例、7,000 张真实图，2,750 张 validation，测试每类含 3 个训练未见实例；
HouseCat6D：5 个测试场景、约 3K frames、10 个家庭用品类别，用于跨数据集测试。

训练混合 CAMERA synthetic 与 REAL；batch 32，单 RTX 3090 Ti。论文没有报告训练 epochs / 总步数、收敛时长、推理速度、参数量和显存。

指标：

IoU25 / IoU50 / IoU75：预测与真值 3D box intersection-over-union；
$n^\circ/m\text{cm}$ ：旋转误差低于 $n^\circ$ 、平移误差低于 $m$ cm 的实例 AP；
bottle / bowl / can 允许 3D box 绕竖直轴自由旋转；mug 在 handle 不可见时按对称处理。

8. REAL275 与 CAMERA25 主结果

REAL275

方法	IoU50	IoU75	5°/2cm	10°/2cm	10°/5cm
GenPose	—	—	52.1	72.4	84.0
AG-Pose	83.7	79.5	54.7	74.7	83.1
DPDN（shape prior）	83.4	70.6	46.0	70.4	78.4
MK-Pose	84.0	80.3	60.8	78.0	84.6

相对最接近的 AG-Pose，严格 pose AP 提升 6.1，IoU75 只提升 0.8。说明主要优势在姿态而非 box overlap。

CAMERA25

MK-Pose 为 94.1 / 92.2 / 77.9 / 86.1 / 91.7。5°/2cm 没有超过 GenPose 的 79.9，也仅比 AG-Pose 77.8 高 0.1；其优势主要在 IoU 与较宽的 10° 阈值。论文正文“全面领先”需要按列理解。

9. HouseCat6D 跨数据集实验

训练使用 CAMERA25 + REAL275，再直接在 HouseCat6D 测试。作者列出训练类别中没有的 box、shoe、tube，并报告：

MK-Pose：IoU25 80.1，IoU50 37.5；
AG-Pose：IoU25 63.6，IoU50 19.7。

这是跨数据集 3D box generalization 的积极证据，但仍有四个缺口：

没有 5°/2cm 等 pose 指标；
没有给出所有类别的数字表，只有柱状图；
方法含 learnable category embedding / category-conditioned query，论文未充分说明未见类别如何初始化；
未说明 HouseCat6D 的 detector / mask 是否也完全不适配。

因此更稳妥的结论是“跨数据集 IoU 泛化改善”，不能直接写成“零样本 6D pose 已验证”。

10. 消融与定性结果

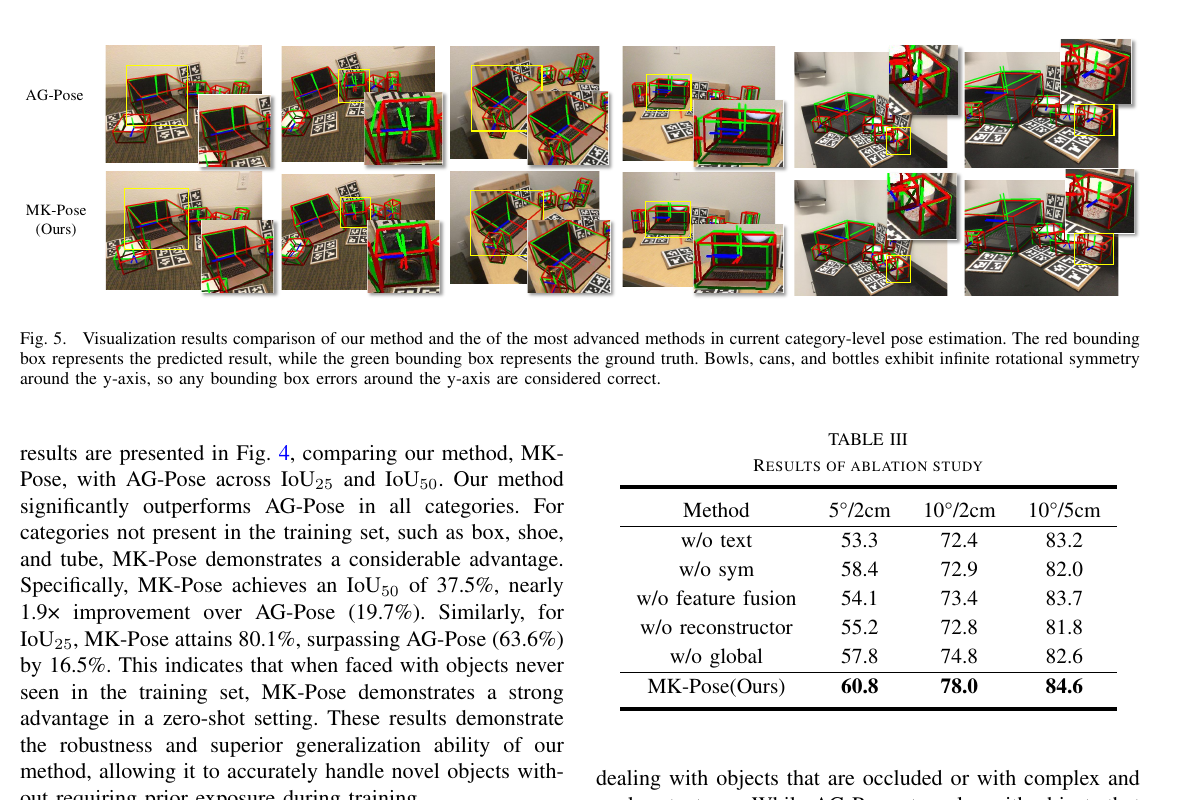

MK-Pose 与 AG-Pose 定性比较及模块消融 — 原论文 Figure 5 与 Table III。红框为预测、绿框为真值；表格在 REAL275 上逐项移除文本、对称损失、局部全局融合、重建和全局特征。来源：作者公开稿；图片与表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

配置	5°/2cm	10°/2cm	10°/5cm
w/o text	53.3	72.4	83.2
w/o symmetry loss	58.4	72.9	82.0
w/o feature fusion	54.1	73.4	83.7
w/o reconstructor	55.2	72.8	81.8
w/o global	57.8	74.8	82.6
full	60.8	78.0	84.6

文本对严格阈值贡献 +7.5，是较大的单项差距；但论文没有更换描述、随机描述或仅类别名等 control，不能确认提升来自自然语言形状语义、CLIP 类别 embedding，还是额外参数 / 条件分支。

定性图覆盖遮挡和杂乱场景，MK-Pose 多个框更接近真值；没有展示失败案例，也没有按遮挡率、透明材质或深度缺失分桶。

11. 开源与复现风险

截至本站整理时，作者仓库已包含 train.py、test.py、模型与 REAL config，并提供 checkpoint / 日志入口，不再只是“代码即将发布”的空链接。

复现应重点核对：

GPT-4o 的具体模型版本、system prompt、temperature 与每类最终文本；
DINOv2 / CLIP 是否完全冻结，PointNet++ 是否从头训练；
RGB feature 与 1,024 点的对应、crop / resize 后内参修正；
96 个 category query 在 HouseCat6D 未见类别上的生成方式；
$T=0.01$ 的坐标归一化尺度；
finite symmetry matrices 与 infinite-axis vector 的来源；
Mask R-CNN 预测 mask 和 GT mask 的区分；
论文中的 validation / test 命名及官方 NOCS split；
训练时长、网络 / detector 分段 latency 与显存。

12. 最终评价

MK-Pose 的强项是把类别文本、无人工标注关键点、局部几何和整体上下文组织成一个完整 RGB-D 类别级 pose pipeline，并在 REAL275 的严格 5°/2cm 上给出清晰提升。它最值得借鉴的是监督设计与对称损失，而不是“语言恢复遮挡”的宽泛叙事。判断其开放世界价值时，应记住 HouseCat6D 只验证 IoU，未见类别 query 和 detector 的复现细节仍不充分。
