物体位姿估计 · 2026 · ICRA · CCF B

M-VTOP: Modular Visuo-Tactile Object Pose Estimation for High-Precision Robotic Manipulation

M‑VTOP 把视觉与 GelSight 观测统一成 mask，对每个 SE(3) 粒子渲染 CAD mask 并按 IoU 更新 belief，再以物体—环境 signed distance 注入软接触似然。真实五类插入中，视觉触觉融合的 SAM2 / Mask R-CNN 平均成功率为 93% / 100%，高于单模态；代价是整系统仅 0.4 Hz，且依赖 CAD、标定、刚体与稳定抓持假设。

Paper

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Unseen objects

输入模态

one or more external RGB camerasone or more vision-based tactile sensorsbinary external-contact cueknown CAD and environment geometry

关键依赖

object CAD modelcalibrated camera intrinsics and extrinsicsrobot and receptacle geometrysegmentation backend such as SAM2 or Mask R-CNNlarge pose-particle set and per-particle rendering

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Miquel Oller, Qiyang Qian, Radu Corcodel, Siddarth Jain
作者单位: Mitsubishi Electric Research Laboratories / University of Michigan / University of California, Berkeley
会议 / 期刊: 会议 · ICRA · CCF B
研究方向: 物体位姿估计
开源状态: 未开源 / 未整理
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Unseen objects
数据集: five-object simulated pose benchmark five-object real insertion benchmark
评估指标: Rotation Error Translation Error
方法标签: zero-shot cad-based in-hand-pose vision-tactile contact-sensing particle-filter render-and-compare mask-iou sam2 gelsight robot-insertion 未知物体级位姿估计绝对位姿估计
关键依赖: object CAD modelcalibrated camera intrinsics and extrinsicsrobot and receptacle geometrysegmentation backend such as SAM2 or Mask R-CNNlarge pose-particle set and per-particle rendering

Reading Notes

粗读 / 精读

已生成 src/paper-notes/mvtop-icra2026/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：M‑VTOP

1. 基本信息

论文：MERL TR2026-070
发表：ICRA 2026。
作者 / 机构：Miquel Oller、Qiyang Qian、Radu Corcodel、Siddarth Jain；MERL、University of Michigan、UC Berkeley。
任务：机器人已经抓住一个 CAD 已知但抓内 pose 未知的小物体，利用外部 RGB、GelSight 触觉和环境接触，持续估计 6D pose 并闭环完成高精度插入。

2. 一句话定位

M‑VTOP 不在特征层直接拼接视觉和触觉，而是先把两者都变成 object mask，再对每个 SE(3) 粒子渲染 CAD mask、按跨传感器 IoU 与接触距离更新 pose belief。

3. 方法概览

SAM2 / Mobile-SAM 或监督 Mask R-CNN 为每个视觉、触觉观测生成 mask。
零样本候选 mask 会与一组 coarse pose 的 CAD 渲染 mask 比较，选择跨模态最一致的候选；GelSight depth 还用于去除未形变区域。
粒子滤波器维护 $N$ 个 pose hypotheses；每个粒子在所有相机 / 触觉传感器中渲染预期 mask。
observation likelihood 是视觉与触觉 mask IoU 的加权和。
检测到外部接触时，根据对象—环境 signed distance 生成平滑 contact likelihood；机器人运动则通过 end-effector transform 传播粒子，并在接触时增加运动噪声。
同一后端可退化成 vision-only 的 M‑VOP 或 tactile-only 的 M‑TOP。

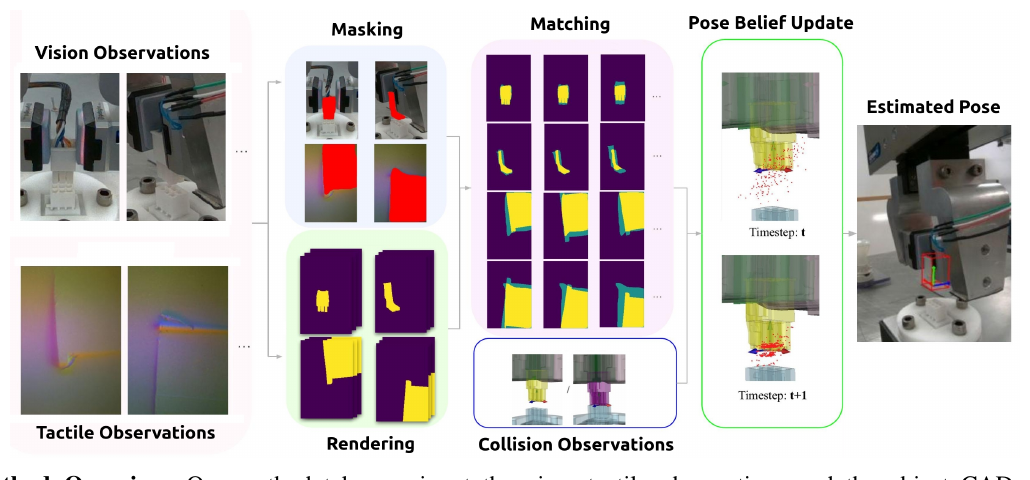

M-VTOP 从视觉触觉观测和 CAD 渲染到粒子 belief 更新的流程 — 原论文 Figure 2：视觉、触觉先统一为 mask，粒子逐一渲染并匹配；binary contact observation 作为另一项似然进入 belief update。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

4. 实验速览

仿真：5 种几何、每种 100 个 pose；完整 M‑VTOP 的 mean bounding-box pose error 明显低于 M‑VOP、M‑TOP、Tac2Pose 和 Chsel。
真实：MELFA Assista + Schunk WSG-50、两台 RealSense、两枚 GelSight Mini；5 类对象包括 cube、shaft peg、plug adapter 和两种 connector。
每个对象 / 模态 / masking backend 只测试 3 种 grasp pose。
平均插入成功率：
- M‑VOP：SAM2 80%，Mask R-CNN 93%；
- M‑TOP：40%，53%；
- M‑VTOP：93%，100%。
完整系统仅 0.4 Hz；最终 pose 误差据论文报告达到 sub-mm / sub-degree。

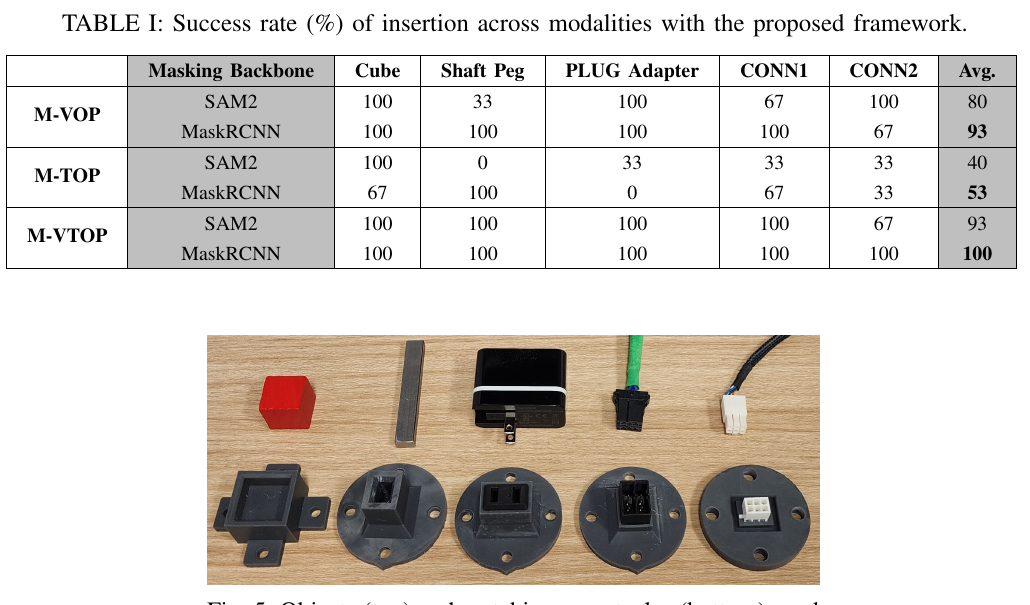

M-VTOP 五类插入件及各感知组合的真实插入成功率 — 原论文 Table I 与 Figure 5：视觉—触觉融合在两种 masking backend 下都优于单独触觉；100% 是 5 个对象 × 每对象 3 个 grasp pose 的有限实验规模，不是大样本生产统计。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

5. 快速判断

价值：几何 mask 是跨视觉 / 触觉的简单公共语言；粒子 belief 能容忍某个传感器的错误 mask，也能自然支持缺失模态。
“零样本”边界：无需为新对象重训 pose model，但仍需要精确 CAD、相机内外参、机器人与 receptacle 几何。
主要限制：0.4 Hz 很慢；接触只是 binary cue，粒子已收敛后贡献有限；刚体、稳定抓持和已知环境假设都较强。

已生成 src/paper-notes/mvtop-icra2026/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：M‑VTOP

1. 核心判断

论文：MERL publication · PDF
核心问题：工业插入需要毫米以下精度，外部视觉会被夹爪遮挡，触觉只看到局部表面且有 geometric aliasing，单一传感器很难同时满足全局可观性与局部精度。
核心回答：把所有视觉 / 触觉观测转成几何 mask，以 CAD renderer 为统一 forward model，在 pose particle filter 中用 IoU 和接触 signed distance 做概率融合。
我的判断：这篇工作最成熟的是模块化接口与真实插入闭环，而不是一个新的深网络。完整融合的优势在仿真和真实 success rate 上都清楚，但端到端只有 0.4 Hz，真实每格只有 3 次抓取姿态，100% 成功率需谨慎解读。

2. 问题设定

目标是估计抓持对象在世界 / 传感器标定坐标中的 $x\in SE(3)$ 。可输入任意数量 $N_V$ 的视觉图像、 $N_T$ 的视觉触觉图像，以及 binary external-contact cue $c\in\{0,1\}$ 。

已知量：

对象 CAD；
相机与触觉传感器内参、外参；
机器人与环境 / receptacle 几何；
end-effector 运动 $u_k$ ；
对象是刚体，外部碰撞只发生在抓持物与环境之间。

因此论文的 zero-shot 指“不针对每个新 CAD 重训 pose estimator”，不是 model-free。系统精度仍受 CAD tolerance、标定误差、夹爪模型和 receptacle 安装误差限制。

3. 为什么选择 mask 作为公共观测

RGB camera 与 GelSight RGB 的 appearance domain 差异很大，直接做 feature fusion 需要大量跨模态训练。M‑VTOP 将二者都压缩成 binary object mask：

丢掉纹理 / 光照差异，保留轮廓几何；
renderer 能从任意 pose 与已知 CAD 生成同类型预测；
传感器数量和位置改变时，后端只增加观测项；
缺点是颜色、局部纹理、法向和细粒度深度信息没有直接进入 likelihood，几何相似物仍会 alias。

M-VTOP 视觉触觉 mask render-and-compare 与 pose particle filter — 原论文 Figure 2：每个 pose particle 都在各相机中渲染 object / occluder mask，与观测 mask 比较后更新 posterior；下一个机器人动作继续传播 belief。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

4. 零样本 mask 选择

SAM2 / Mobile-SAM 可能为一幅图产生多个候选，包括夹爪、背景或对象的一部分。作者不是直接接受最高置信 mask，而是：

在粗 pose 集合 $\mathcal X$ 上渲染每个视觉 / 触觉相机的 reference masks；
对每个 reference，找到 IoU 最大的候选 mask；
将所有传感器的最佳 IoU 聚合为该 pose 的 score；
选择全局得分最高的 pose 所对应的一组 masks，保证跨模态几何一致。

粒子已经收敛后，为降低成本，promptable backend 放用由 CAD / pose 产生的 query point，不再大规模枚举 mask proposals。GelSight 对细小几何的 zero-shot segmentation 较弱，作者还利用 tactile depth 去除未形变的 contact-free 区域。

这一设计把 CAD prior 提前用于选择观测，而不仅是后端求 pose。好处是能过滤无关候选；风险是初始 coarse pose 集没覆盖真值时，错误 geometry prior 会反过来选中错误 mask。

5. Visuo-tactile likelihood

对粒子 $x^{(n)}$ ，renderer 生成各触觉和视觉相机中的预测 mask $\hat M_{T,i}^{(n)}$ 、 $\hat M_{V,j}^{(n)}$ 。未归一化分数为

\tilde s_n= \sum_{i=1}^{N_T}\gamma_i\,\mathrm{IoU}(M_{T,i},\hat M_{T,i}^{(n)}) +\sum_{j=1}^{N_V}\nu_j\,\mathrm{IoU}(M_{V,j},\hat M_{V,j}^{(n)}),

再经 temperature softmax 得到 $s^{(n)}$ 。实验对同一模态内传感器等权，视觉 / 触觉项可按配置重新加权。

renderer 显式加入机器人与环境几何，使遮挡后的 reference mask 而不是完整 object silhouette 参与比较。这一点对夹爪遮挡场景非常关键，否则正确 pose 反而会因不可见区域不重合而被低估。

6. Particle filter 与接触 cue

belief 写为

\mathrm{bel}(x_k)=p(x_k\mid V_{1:k},T_{1:k},c_{1:k},u_{1:k}),

并用 particles $\{x_k^{(n)},w_k^{(n)}\}$ 近似。权重分解为

w_k^{(n)} =p(V_k,T_k\mid x_k^{(n)})\,p(c_k\mid x_k^{(n)}).

视觉触觉项直接取 $s_k^{(n)}$ 。接触项利用对象在该 pose 下与 environment 的 signed distance $\phi(x)$ ：

\pi(x)=\sigma\!\left(\frac{\tau-\phi(x)}{\sigma_d}\right).

检测到接触时取 $p(c=1\mid x)=\pi(x)$ 。soft logistic 比“距离必须等于零”的 hard gate 更能容忍柔顺、噪声与 CAD 误差，也不容易让粒子全部权重归零。

值得注意的是，论文公式在 $c=0$ 时令 contact likelihood 为 1，也就是主要使用“发生了接触”的正证据，没有利用“未接触”去排斥穿透 / 过近 particles。这简化了实现，却浪费一部分负信息。

机器人执行 $u_k$ 后，每个粒子先按 homogeneous transform $H(u_k)$ 传播，再加 Gaussian noise。外部接触时使用较大 $\sigma^H$ ，无接触时用较小 $\sigma^L$ ，表达“碰撞更可能让对象在夹爪内滑动”。这仍假设对象大致刚性附着于 grasp point；若 cable torque 或冲击造成大滑移，需扩大噪声，代价是收敛更慢。

7. 仿真对比

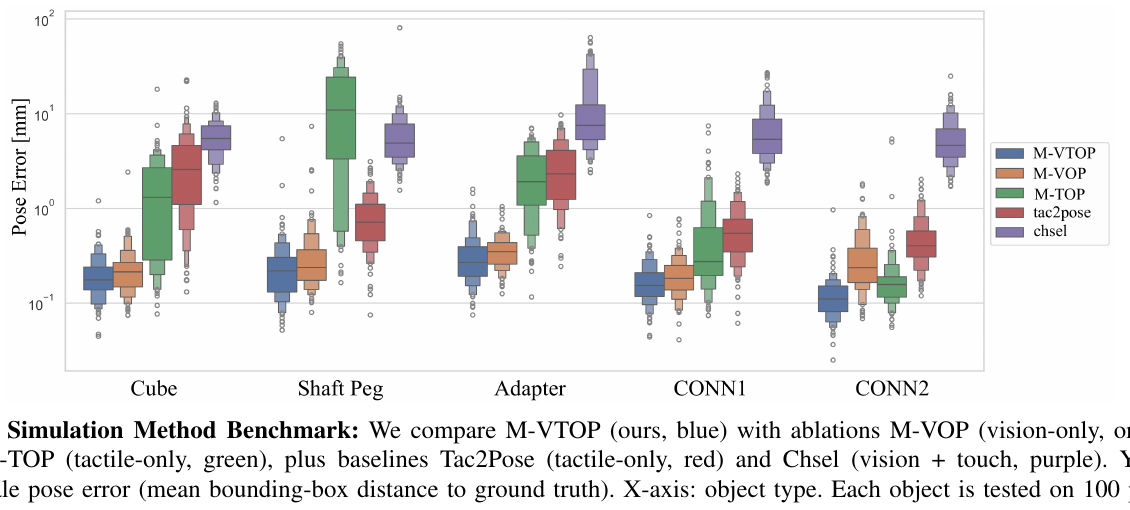

M-VTOP 与视觉触觉单模态和 Tac2Pose Chsel 的仿真 pose error — 原论文 Figure 4：五个对象各 100 个 pose，纵轴为 log-scale mean bounding-box distance。完整 M‑VTOP（蓝）在所有对象上总体最低；shaft peg 的 tactile-only 因局部几何 aliasing 明显变差。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

对比：

M‑VOP：vision-only；
M‑TOP：tactile-only；
Tac2Pose：需要接触几何训练的 tactile baseline；
Chsel：vision + touch point-cloud baseline；
M‑VTOP：完整融合。

每对象渲染 100 个 pose，并加入小 depth noise。M‑VTOP 在五种几何上总体达到 sub-mm mean bounding-box distance。单独触觉在 shaft peg 上明显失败，因为局部接触 patch 在长条几何的多个位置近似相同；视觉提供全局位置后消除 aliasing。Chsel 对 noisy depth 更敏感，而 mask IoU 丢弃了深度幅值误差。

这项仿真证明“模态互补”，但不能说明真实 segmentation / calibration 下也保持同样 error distribution，因此需要结合下一节 success rate。

8. 真实插入设置

硬件包括：

MELFA Assista manipulator；
Schunk WSG-50 parallel-jaw gripper；
前 / 侧两台 Intel RealSense；
夹爪内侧一对 GelSight Mini。

五对 insertion components：

25 mm wooden cube；
$8\times12$ mm shaft peg；
NEMA 1–15P plug adapter；
3.81 mm pitch 的 6-pin CONN1；
4.14 mm pitch 的 6-pin CONN2。

每个对象在三种不同 in-hand translation / rotation 的 grasp pose 下测试；三种 modality（M‑VOP / M‑TOP / M‑VTOP）又分别使用 SAM2 zero-shot 和 in-domain human-labeled Mask R-CNN。最终 pose 真值不是 motion capture，而是对象成功位于 receptacle 时的 nominal configuration。

9. 成功率与精度

M-VTOP 五类真实插入任务和各模态成功率 — 原论文 Table I 与 Figure 5：完整融合用 SAM2 达 93%、用监督 Mask R-CNN 达 100%；每个单元格每对象只有 3 次 grasp pose，33% 即 1/3。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

配置	SAM2 平均成功率	Mask R-CNN 平均成功率
M‑VOP	80%	93%
M‑TOP	40%	53%
M‑VTOP	93%	100%

融合最稳定，但样本量需要还原：5 个对象 × 每对象 3 个 grasp pose，即每一行 / backend 共 15 次。100% 是 15/15，不等于已证明工业级 failure probability。

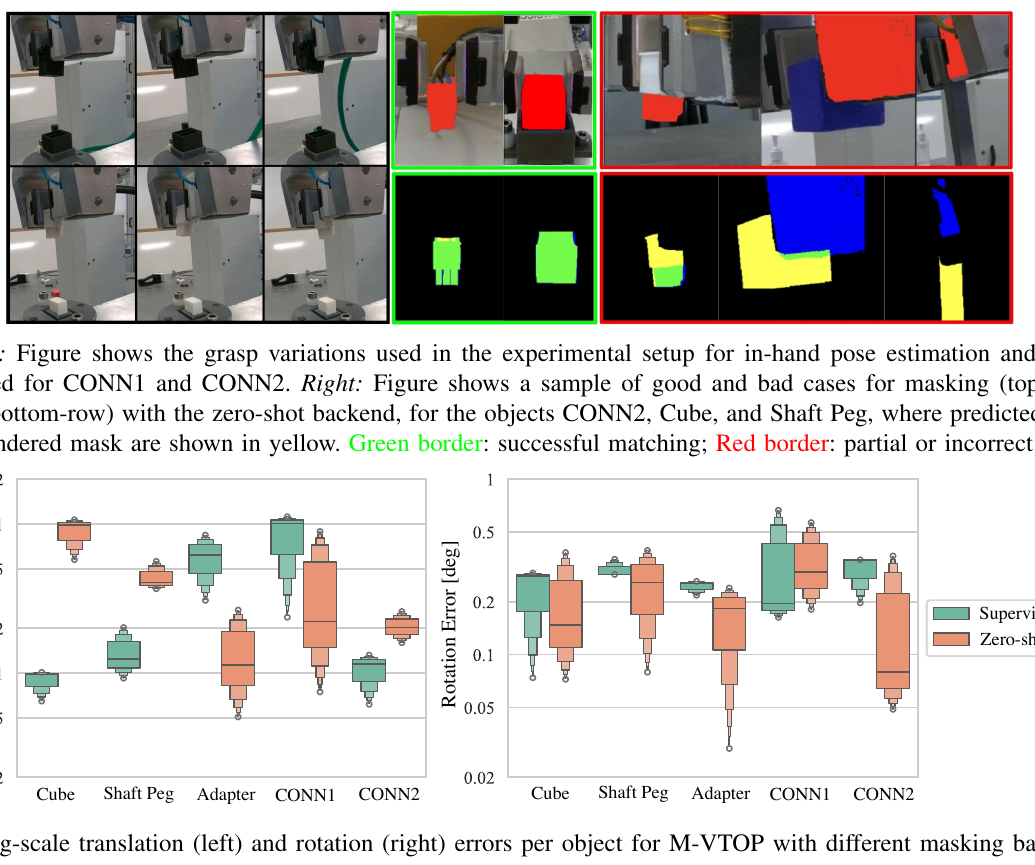

M-VTOP 真实抓取变化 segmentation 成败案例和最终平移旋转误差 — 原论文 Figure 6–7：上方展示 zero-shot mask / matching 的成功与失败案例；下方给出监督和零样本 backend 的 log-scale 最终误差，论文据此报告 sub-mm translation 与 sub-degree rotation。来源：M‑VTOP 原论文。图片版权归论文作者所有，本站仅作学术解读展示。

Figure 7 的多数最终 translation error 低于 1 mm、rotation error 低于 1°，但不同对象差异显著：

cube zero-shot translation 较监督 backend 大；
shaft peg 的低视觉对比导致 segmentation failure；
electrical connectors 对 yaw / roll 极敏感，attached cable 还会施加 torque；
CONN2 在 M‑VTOP + SAM2 中仍只有 67%（2/3）成功。

整系统运行频率 0.4 Hz。对于缓慢闭环 alignment 可以接受，但不能称实时 tracking；主要开销来自对大量 particles 在多传感器中逐一渲染与 proposal matching。

10. 作者讨论中最重要的限制

zero-shot mask 不稳定：几何、纹理、光照变化会造成 under-segmentation。
触觉分辨率决定精度上限：低分辨率 sensor 可运行，但难满足紧配合插入。
binary contact 信息量有限：真正接触时 particle set 通常已很窄，soft distance cue 难以再移动 posterior。
刚体与稳定 grasp 假设：对象相对夹爪大幅滑动时 motion model 低估不确定性。
计算复杂度：对 particles 线性、对每模态 mask proposals 二次；proposal 数较小时整体近似线性于 particles。
已知环境：FCL signed distance 需要 receptacle / environment geometry 与标定。
代码状态：MERL 提供正式 PDF 和 BibTeX，但截至本站整理时未找到官方完整代码仓库。

11. 复现与改进建议

报告 particle 数量、proposal 数量、每个 renderer / IoU 阶段耗时，定位 0.4 Hz 瓶颈。
用 stratified / learned proposal 或 differentiable pose refinement 替代全量粒子渲染。
把 tactile depth / normal 不只用于 mask cleanup，而加入局部 surface likelihood。
对 $c=0$ 引入 no-contact negative likelihood，并显式处理 penetration tolerance。
用 SE(3) 上的 Karcher mean / mode 而非朴素 weighted pose average，避免多峰和 quaternion 平均问题。
扩大真实重复次数，按对象报告置信区间，并用独立 motion capture / calibrated fixture 测最终 6D error。

M‑VTOP 的核心启发是：多模态融合未必必须学习一个庞大联合 embedding。只要每种传感器都有可校准的 forward renderer，就能在统一的几何 belief 空间中组合证据；代价是计算量与模型 / 标定依赖，需要下一步用更高效的 proposal 和连续优化解决。
