论文精读笔记：PartPose

1. 基本信息与版本归属

• 标题：PartPose: Attentive 6D Pose Estimation by Focusing on Graspable Parts of Multi-Part Deformable Objects
• 正式出版：IEEE Robotics and Automation Letters，Vol. 10, No. 12, pp. 13082–13089，2025
• DOI：10.1109/LRA.2025.3627067
• 作者公开版：ResearchGate，页面与正文标明 CC BY 4.0
• 会议关系：ICRA 2026 的 PaperCept 日程包含该论文报告，但 DOI、卷期和 publisher 均表明其 canonical publication 是 RA-L 2025。本站因此把它放入 ICRA 2026 的“期刊论文现场报告”附录，不计入会议正式论文数。
• 阅读模式：精读

2. 一句话定位

PartPose 把多部件可变形对象的 6D pose 问题改写为“寻找一个稳定、可抓取、可跨真实图与 CAD 比较的刚性 ROI，并仅对该 ROI 做 render-and-compare”，由此绕开柔性线缆、袋体或绳子对整体刚体匹配的破坏。

2.1 论文图表导读

3. 问题设定与任务边界

3.1 论文真正估计的 pose 是什么

设测试 RGB-D 图像为 $(I_i^t, I_i^d)$，对象 3D model 为 $M$，相机内参为 $K$。论文最终估计对象坐标到相机坐标的刚体变换 ${}^{c_i}T_o$。但与标准刚体对象不同，真实对象的一部分会形变，因此全对象表面并不与 $M$ 保持一一刚体对应。

PartPose 的做法不是定义一个随形变变化的新物体坐标系，而是在模型坐标系中选择一个 ROI：

$$m=(m_x,m_y,m_z,m_d),$$

其中前三项是 ROI 原点相对对象模型原点的偏移，$m_d$ 是包围 ROI 的球直径。估计出的仍是整个模型坐标系的 pose，但视觉损失和 ranking 主要由这个刚性局部提供。

3.2 输入、输出与先验

阶段	输入	输出	关键假设
离线准备	3D scan / CAD、5 个训练形态、8 个标定视角、参考图与 keypoint	每对象最优 ROI 参数 $m^*$	机器人相机位姿可用；存在稳定刚性部件
单帧初始化	测试 RGB-D、相机内参、参考图 / 点、$M$、$m^*$	初始并精修的 ${}^{c}T_o$	keypoint 能转移；ROI 可见且深度有效
时序跟踪	当前 RGB-D、上一帧 pose、$M$、$m^*$	更新后的 ${}^{c}T_o$	帧间运动可由单候选 refinement 覆盖
机器人抓取	${}^{w}T_c$、${}^{c}T_o$、预定义 ${}^{o}T_g$	${}^{w}T_g$	对象刚性部件与 grasp frame 一致

抓取位姿由

$${}^{w}T_g = {}^{w}T_c,{}^{c}T_o,{}^{o}T_g$$

得到。这说明论文评价的是“可用于刚性部件抓取的对象 frame”，而不是对柔性几何状态的完整重建。

3.3 与 articulated / deformable pose 的区别

• 它不预测线缆、绳子或袋体的形状与 articulation state。
• 它不建立非刚性对应场，也不做 deformable registration。
• 它假设下游抓取只依赖一个刚性部件，因此可以有意忽略其余区域。

这既是设计优势，也是严格边界：PartPose 解决的是 multi-part deformable object 中的 rigid-part pose，不是通用 deformable object pose。

4. 研究脉络

FoundationPose、SAM-6D、FreeZe 等通用方法通常以刚体 mesh 或重建模型为参照。部分匹配可以忽略背景和遮挡，但若“被忽略之外的目标自身”发生形变，视觉相似性并不能自动区分哪一部分应服从刚体约束。

PartPose 的贡献可理解为一个任务先验层：

1. 用 semantic correspondence 把人指定的可抓取部件定位到测试图；
2. 用局部 mask 把 pose evidence 限定在这个部件；
3. 用多视角一致性选择最适合 pose 的三维 ROI；
4. 复用现成 pose refinement / ranking 网络。

因此它不是替代 FoundationPose，而是改变 FoundationPose 看见什么。

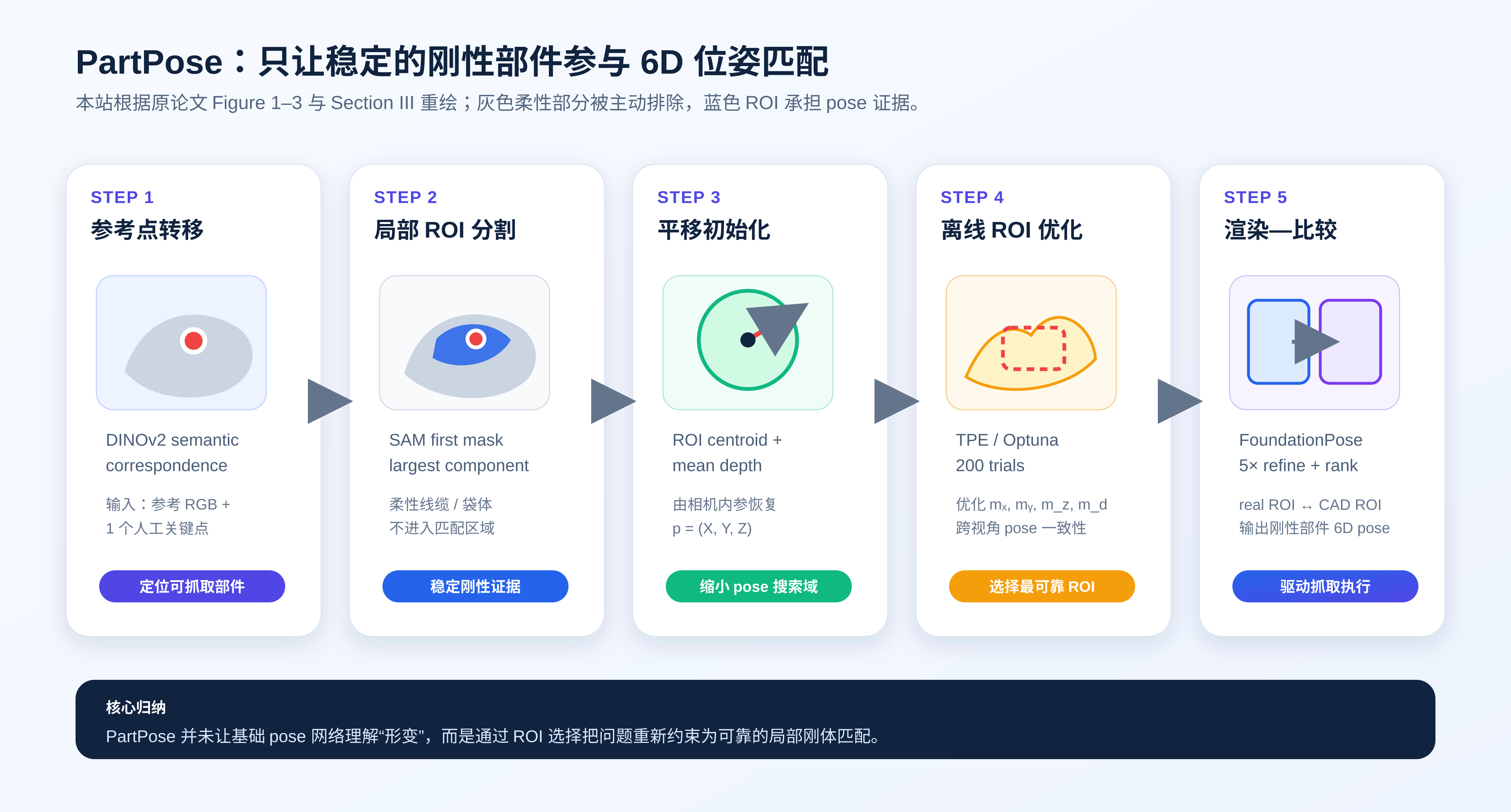

5. 方法详解

5.1 参考关键点转移

每个对象只在一张 reference image 上人工标记一个点 $k_r$，位置接近可抓取刚性 ROI 的中心。DINOv2 提供 reference 与 test image 的 patch feature，论文从特征相似性中得到测试点 $k_i^t$。

这个环节的目的不是建立足以直接求 PnP 的多点对应，而是给 SAM 一个 spatial prompt。它把一个低成本语义提示转化为局部几何观测。

跨实例实验会把 source object 的 reference keypoint 迁移到同类别 target instance。若类别内共享明显语义部件（瓶盖、标签），该策略有效；若“线缆电器”只是一种功能性粗分类，语义点就可能落到错误部件。

5.2 局部 ROI 分割

SAM 接收测试点后输出多个候选 mask。作者采用第一次 mask 输出，而不是联合训练 mask weights。为去除碎片，保留最大 contour / connected component，其图像质心记为 $(u,v)$。

这里有两层 ROI：

• 2D mask ROI：从真实 RGB-D 中找当前可抓取部件。
• 3D model ROI：由 $m=(m_x,m_y,m_z,m_d)$ 在对象模型坐标系中指定可渲染的局部区域。

二者必须在正确 pose 下对应，后续 render-and-compare 才有意义。

5.3 平移初始化

作者取 mask 内平均深度得到 $Z$，再结合 $(u,v)$ 和 $K$ 反投影为相机坐标中的初始位置 $p=(X,Y,Z)$。为减弱 SAM 小碎片影响，先保留最大连通区域。

这一步并不恢复完整旋转，只是把 FoundationPose 的 hypothesis initialization 放在正确局部附近。其风险包括透明 / 反光深度失效、mask 混入背景、被遮挡区域导致平均深度偏置。

5.4 ROI 参数的离线 Bayesian optimization

训练阶段从两个不同相机视角 $c_1,c_2$ 分别估计对象 pose，并通过已知机器人相机位姿变换到 world frame：

$${}^{w}T_o^{(1)}={}^wT_{c_1}{}^{c_1}T_o,qquad {}^{w}T_o^{(2)}={}^wT_{c_2}{}^{c_2}T_o.$$

若 ROI 选得可靠，两次 world-frame pose 应一致。平移差用欧氏距离，旋转差使用四元数 geodesic distance：

$$d_R=2\arccos(|q_1\cdot q_2|).$$

优化目标是二者加权和，$w_t=1.0$、$w_r=0.1$。作者用 Optuna 的 TPE 做 200 次 trial；多数对象 50 次内收敛。五个训练形态 × 八视角被随机配为每形态四对，总计 20 对 pose consistency observations。单张 RTX 3090 Ti 上约需 3.3 h。

本站认为这是论文最值得注意的设计：作者没有为 ROI 采集逐像素“哪个部件最刚性”的标签，而是用跨视角 pose 一致性作为弱监督目标。

5.5 局部 render-and-compare

初始平移确定后，FoundationPose 生成 pose hypotheses。对每个 hypothesis：

1. 在 3D model 中用 $m$ 定位 ROI；
2. 以 $p$ 为中心裁剪真实图；
3. 在候选 pose 下渲染 model，并用相同空间范围裁剪 render；
4. refinement network 预测 pose correction；
5. ranking network 在候选中选最终 pose。

初始化阶段做 5 次 refinement。tracking 阶段直接以上一帧 pose 为唯一 hypothesis，仅做 2 次 refinement，因此速度显著提高。

6. 实验设计与证据

6.1 数据采集

项目	设置
对象类别	pouch drinks、cable-attached objects、string-like objects
实例数	每类 3 个，共 9 个
传感器	Intel RealSense D405 + ring light
机器人	UR5e + ROBOTIS HAND RH-P12-RN 两指夹爪
3D model	KEYENCE VL-700 扫描
工作距离	约 30 cm
训练	5 个柔性形态 × 8 视角 / 对象
测试	5 个柔性形态 × 27 视角 = 135 图 / 对象
抓取	20 次 / 对象，共 180 次

数据不公开，因此读者目前无法独立复查每个失败样本或重跑评测。它也不是 BOP 格式的广覆盖 benchmark，而是专门验证“柔性附属结构破坏刚体匹配”的小规模受控实验。

6.2 指标为何不是 ADD / VSD

ADD 默认预测 pose 与 GT pose 作用于同一刚体 model，随后比较表面点。PartPose 的真实柔性部分并不等于扫描时 model 的对应部分，所以表面距离会同时惩罚 pose error 和合法形变。

论文改用：

• translation error；
• quaternion rotational distance；
• 成功率：translation ≤ 30 mm / rotation ≤ 0.3 rad；
• 真实 robotic picking success rate。

这种指标选择与问题一致，但阈值相对宽，且平移 / 旋转分开统计，不能直接与 BOP AR 或 ADD(-S) 横向比较。

6.3 Ground truth 构建及其风险

GT pose 是对 5 个经可视化 overlay 人工确认正确的估计取平均，而不是外部 motion capture。作者让 5 名参与者对 pouch drink 2、power strip、beads 重复标注，得到：

• 平均差异：2 mm / 0.03 rad；
• 最大差异：6 mm / 0.07 rad。

这些值显著小于 30 mm / 0.3 rad 阈值，支持 success-rate 判定的稳定性。但这仍是“基于模型渲染的人工对齐 GT”，可能与使用同一模型的 render-and-compare 方法共享偏差；外部 mocap 会是更强验证。

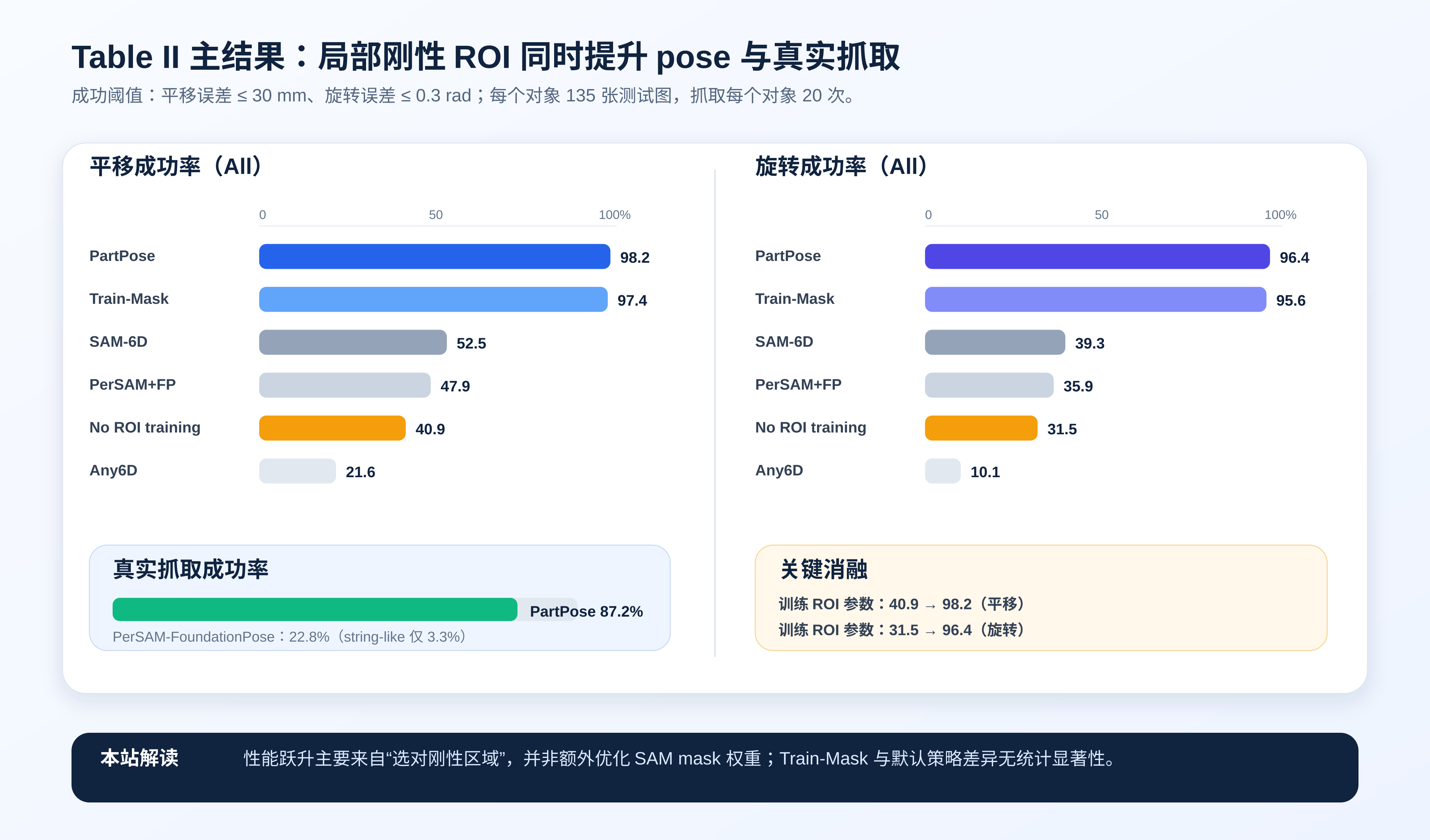

6.4 主结果

方法	平移成功率	旋转成功率	抓取成功率
PartPose	98.2%	96.4%	87.2%
PartPose-Train-Mask	97.4%	95.6%	未报告
SAM-6D	52.5%	39.3%	未报告
PerSAM-FoundationPose	47.9%	35.9%	22.8%
Training-Free-PartPose	40.9%	31.5%	未报告
Any6D	21.6%	10.1%	未报告

分对象类别看，PartPose 的成功率都很高：

• 平移：pouch 96.3、cable 99.3、string 99.0；
• 旋转：pouch 91.1、cable 99.0、string 99.0；
• 抓取：pouch 83.3、cable 95.0、string 83.3。

PerSAM-FoundationPose 在 string-like 抓取仅 3.3%。这与论文动机一致：全对象 mask 会把形变最大、最不该用于 rigid alignment 的绳子也纳入匹配。

6.5 消融：真正起作用的是什么

去掉 ROI 参数优化后，平移 / 旋转成功率从 98.2 / 96.4 跌到 40.9 / 31.5。这是最强消融，说明“把匹配限定到一个局部”仍不够；这个局部的中心与尺度必须根据 pose consistency 选择。

额外训练 SAM mask weights只得到 97.4 / 95.6，略低于默认 PartPose。两者平均误差分别为：

• PartPose：$7.4\pm12.2$ mm、$0.2\pm0.4$ rad；
• Train-Mask：$8.4\pm17.8$ mm、$0.2\pm0.5$ rad。

5% 显著性水平的 t-test 未发现差异，因此不能声称 mask-weight optimization 带来收益。

旋转权重敏感性中，$w_r\in\{0.01,0.03,0.1,0.3,1.0\}$ 时，平均旋转误差都约 0.2 rad；平移误差均值在 5–7 mm。作者报告与 $w_r=0.1$ 相比无显著差异，说明 ROI training 对该权重不敏感。

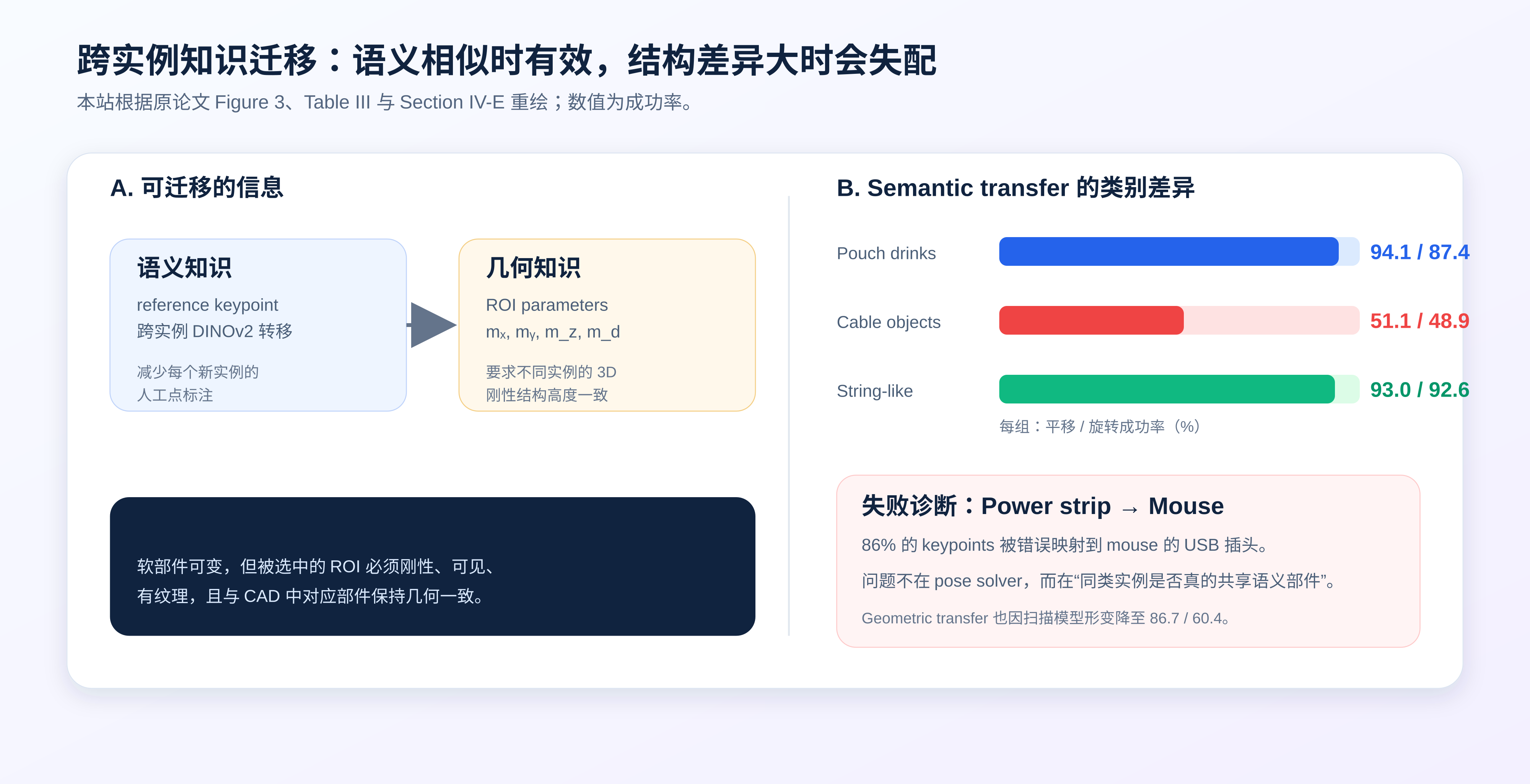

6.6 跨实例知识迁移

语义 keypoint transfer 在 pouch 和 string-like 类别保持较高成功率：94.1 / 87.4 与 93.0 / 92.6（平移 / 旋转）。Cable 类别却降到 51.1 / 48.9。

原因不是简单“线缆更难”，而是类别语义定义不够一致：从 power strip 向 mouse 转移时，86% keypoints 落在 mouse 的 USB plug 上。也就是说，semantic correspondence 找到了视觉 / 功能相关部件，却不是作者希望的抓取刚性 ROI。

Geometric transfer 仅在 pouch 类别测试，降至 86.7 / 60.4。扫描模型本身会保留对象形变，导致 source 的 ROI frame 不能直接套到 target。作者据此指出，跨实例 ROI 参数迁移需要 CAD 级几何一致性。

7. 速度与部署解释

硬件为 Intel i9-14900K + RTX 3090 Ti：

环节	时间
keypoint transfer	0.20 s
ROI segmentation	0.02 s
hypothesis refinement + ranking	$1.7\pm0.3$ s
单帧初始化总计	约 1.9 s
已初始化 tracking	0.014 s / frame

因此“实时”必须准确理解：首次定位并不实时；0.014 s 对应上一帧 pose 已可用、仅一个 hypothesis、两次 refinement 的 tracking 条件。若发生长时完全遮挡或大幅跳变，系统需要重新初始化，延迟会回到秒级。

8. 作者声称与本站判断

作者主张	证据	本站判断
刚性 ROI 比整对象匹配更适合刚柔混合目标	Table II、定性 overlay、No-ROI-training 消融	支持充分，结果幅度大且与机制一致
方法改善机器人抓取	9 对象 × 20 次真实抓取	基本支持，但场景受控、对象量小
可向未见同类实例迁移知识	Table III 三类 transfer	部分支持，语义一致类别有效，cable 类明显失败
适合实时 tracking	0.014 s / frame	有条件支持，仅限已初始化和单候选 refinement
对目标函数权重鲁棒	Table IV + t-test	支持当前三对象范围，不应外推到更多类别

9. 隐含假设与失败案例

1. 对象必须有可抓取刚性部件：全柔性目标没有稳定的 6D frame。
2. ROI 在测试时可见：若刚性部件被杂乱遮挡，忽略柔性区后可能完全无证据。
3. 局部需要纹理 / 语义特征：作者明确指出弱纹理会降低 keypoint transfer 和 pose matching。
4. 深度在 ROI 内可用：反光、透明或边缘区域会破坏平移初始化。
5. 3D model 中 ROI 几何可信：扫描时柔性状态不同会污染跨实例 geometric transfer。
6. 光照差异有限：作者把 rendering lighting adaptation 列为未来工作。
7. 下游任务只关心刚性局部：若操作需要理解线缆拓扑或袋体形状，PartPose 输出不够。

10. 复现难点

• 作者未公开代码和数据。
• 依赖 DINOv2、SAM、FoundationPose、Optuna / TPE 与自建机器人采集链路。
• 需要准确的 robot–camera extrinsics 和每个训练视角的 camera pose，否则 pose-consistency objective 本身会偏。
• 论文没有公开 ROI 参数、SAM 版本 / prompt 后处理的全部工程细节，也未给出随机种子。
• GT 生成需要人工可视化判断与 pose averaging，复现实验协议并不只是运行网络。

建议复现时先做三项诊断，而不是直接跑完整抓取：

1. 可视化 keypoint 是否落在目标刚性部件；
2. 检查 mask 最大连通域是否混入柔性结构；
3. 画出不同视角下 world-frame pose residual 随 TPE trial 的曲线。

11. 可改进方向

11.1 多 ROI belief，而不是单个固定 ROI

作者已经指出，单个 ROI 被遮挡或局部变形时会失效。可以把多个候选 rigid parts 作为 mixture components，根据可见性、render residual 和 pose covariance 动态加权；这比预先固定一个 ROI 更适合杂乱仓储。

11.2 自动发现“刚性且可抓取”的部件

可结合 VLM / part segmentation / temporal rigidity：语言提供“handle / cap / rigid housing”等语义，视频多视角提供相对刚性证据，机器人 grasp affordance 提供任务相关性。目标是去掉单个参考 keypoint 标注，同时避免 power-strip→USB-plug 这类纯语义错配。

11.3 把 ROI 选择与不确定性联动

当前 TPE 只寻找平均一致性最好的固定参数。更实用的系统应输出 pose covariance 或多峰 posterior，并在 ROI 被遮挡、深度失效时降低其权重。必要时触发相机主动换视角。

11.4 用 model-free 表示降低 CAD 成本

作者把 model-free 作为未来方向。可以用单 / 多视图重建的 3DGS、TSDF 或 point map 替代 CAD，但必须特别检查重建是否把柔性状态固化为错误几何；“没有 CAD”不等于“没有错误模型”。

11.5 更强的任务级评测

应扩展到：

• 更大对象库与跨仓库光照；
• 不同程度的刚性 ROI 遮挡；
• 透明 / 反光刚性部件；
• 长时间跟踪后重定位；
• 抓取后线缆缠绕、碰撞和拖拽等真正与柔性部分相关的失败。

12. 最终评价

PartPose 的价值不在于提出更复杂的 backbone，而在于暴露一个常被忽略的建模错误：对象在语义上是一个整体，并不意味着所有像素都应服从同一个刚体 pose loss。

它用很小的结构改动把这一判断落实为可复现的 pipeline，并通过离线 pose、消融和真实抓取构成闭环证据。与此同时，它仍是一个依赖 CAD、深度、人工点和受控离线采集的小规模系统。把“固定单 ROI”升级为自动发现、多 ROI belief 和主动感知，才是从漂亮原型走向仓储部署的下一步。
