RAG-6DPose: Retrieval-Augmented 6D Pose Estimation via Leveraging CAD as Knowledge Base

RAG-6DPose 将 CAD 多视角渲染的 DINOv2 外观投回三维点，并与坐标、颜色组成逐对象 memory；查询 RGB 通过 ReSPC 的 self-attention、PointNet 与 cross-attention 检索相关 CAD 点，随后以 SurfEmb 式 InfoNCE 学习 dense 2D–3D correspondence，经 PnP-RANSAC 和可选 ICP 输出 pose。

Paper Project Code

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Seen objects

输入模态

single RGBoptional depth for ICPmulti-view CAD RGB-D renders during offline onboarding

关键依赖

known object identity and accurate CADcamera intrinsicsBOP detector / cropper-object CAD rendering and DINOv2 knowledge basePnP-RANSACoptional depth and ICP

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Kuanning Wang, Yuqian Fu, Tianyu Wang, Yanwei Fu, Longfei Liang, Yu-Gang Jiang, Xiangyang Xue
作者单位: Fudan University / INSAIT, Sofia University / NeuhHelium Co., Ltd.
会议 / 期刊: 会议 · IROS · CCF C
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Seen objects
数据集: LM-O IC-BIN TUD-L YCB-V HB
评估指标: BOP AR
方法标签: 实例级位姿估计 rgb-only rgb-d 稠密对应与坐标场 2D-3D 对应关系 retrieval-augmented cad-knowledge-base dinov2 pnp icp 绝对位姿估计
关键依赖: known object identity and accurate CADcamera intrinsicsBOP detector / cropper-object CAD rendering and DINOv2 knowledge basePnP-RANSACoptional depth and ICP

Reading Notes

粗读 / 精读

已生成 src/paper-notes/rag-6dpose-iros2025/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：RAG-6DPose

1. 基本信息

标题：RAG-6DPose: Retrieval-Augmented 6D Pose Estimation via Leveraging CAD as Knowledge Base
作者：Kuanning Wang, Yuqian Fu, Tianyu Wang, Yanwei Fu, Longfei Liang, Yu-Gang Jiang, Xiangyang Xue
机构：Fudan University；INSAIT, Sofia University；NeuhHelium Co., Ltd.
年份 / 会议：2025 / IROS Oral
论文：arXiv · IEEE DOI · 项目页 · 代码
阅读模式：粗读

2. 一句话定位

RAG-6DPose 把已知对象 CAD 离线渲染成多视角 RGB-D，用 DINOv2 将每个视角的外观特征投回 CAD 点并与坐标、颜色组成“知识库”；查询图特征以 cross-attention 检索相关 CAD 点，再沿 SurfEmb 式 InfoNCE 2D–3D matching、PnP-RANSAC 与可选 ICP 输出 pose。

3. 图表导读

RAG-6DPose CAD 知识库检索与 2D-3D 位姿流程 — 原论文 Figure 2：左侧离线构建带外观、位置和颜色的点级 CAD 知识库；中间从查询 RGB 检索；右侧生成 query / key features，经 contrastive learning 和 PnP-RANSAC 求 pose。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

RAG-6DPose 在五个 BOP 数据集上的 RGB 和 RGB-D 结果 — 原论文 Table I–III：RGB BOP AR 在 LM-O / IC-BIN / TUD-L / YCB-V / HB 为 70.0 / 60.1 / 83.3 / 68.6 / 85.3；RGB-D + ICP 在前三者为 76.8 / 68.7 / 93.9。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

4. 问题设定

任务：已知对象实例的单幅 RGB 6D pose；可选 depth + ICP refinement。
输入：对象 crop、相机内参、目标 CAD，以及离线生成的逐对象多视角 CAD knowledge base。
输出：2D–3D dense correspondences，经 PnP-RANSAC 与 score refinement 产生 pose。
训练：按数据集训练一个共享模型，而不是每对象一网；仍保留少量逐对象知识库 / key parameters。
检测：使用 BOP Challenge 2023 默认 detector。

5. 方法概览

依 CNOS 视角策略渲染 CAD 多视角 RGB-D。
DINOv2 提取每个渲染图的 2D 特征，以 rendered depth 投回 CAD 表面；多视角对同一 CAD 点特征取平均。
每个 CAD 点拼接 DINOv2 外观、3D positional encoding 和颜色，形成固定知识库 $F_b$ 。
ReSPC 对 $F_b$ 做 self-attention，再以查询图全局特征引导 PointNet。
查询图的 DINOv2 + ResNeXt feature 作 cross-attention query，CAD feature 作 key/value，得到检索特征 $F_r$ 。
$F_r$ 与图像特征经 U-Net decoder 得到像素 query features；CAD 点与可学习知识库副本经 SIREN MLP 得到 key features。
mask $L_1$ + 2D–3D InfoNCE 训练；推理构建相似度矩阵、采样 correspondence、PnP-RANSAC 和 score refinement。

6. 实验速览

RGB BOP AR：LM-O 70.0、IC-BIN 60.1、TUD-L 83.3、YCB-V 68.6、HB 85.3。
对 SurfEmb：五数据集分别 +4.4、+1.6、+2.8、+3.3、+6.0，论文报告平均约 +3.6。
RGB-D + ICP：LM-O 76.8、IC-BIN 68.7、TUD-L 93.9；与 CosyPose 在 TUD-L 同为 93.9。
LM-O 消融：完整 AR 70.0；移除 CAD knowledge base + ReSPC 为 66.5；cross-attention 改平均融合为 67.7。
机器人：3 个简单 grasp 各 10/10；Pick-and-Place Pen 与 Move Ape 各 9/10，每项仅 10 trials。

7. 快速判断

亮点：把 CAD 的渲染外观与三维点绑定，并按查询图选择相关证据；五个 BOP 数据集、RGB / RGB-D、消融和机器人实验完整。
不要误读：RAG 是视觉 / 几何 cross-attention retrieval，不含 LLM；不是 zero-shot，对每个对象仍需 CAD onboarding 和训练数据。
主要限制：知识库视角数、点数、存储量和 onboarding 时间正文未充分量化；论文没有完整端到端 latency；机器人每任务只有 10 次。
适合读者：SurfEmb、dense 2D–3D correspondence、CAD rendering、foundation features、BOP 与机器人抓取。

已生成 src/paper-notes/rag-6dpose-iros2025/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：RAG-6DPose

1. 核心判断

RAG-6DPose 的问题意识是：传统 RGB pose 方法要么只把 CAD 当训练监督，要么只编码 CAD 几何；CAD 可渲染出的对象外观没有在推理时被充分利用。作者把 3D CAD 表面改造成可检索的点级 memory：

每个点携带多视角 DINOv2 外观；
同时保留 3D 坐标与颜色；
查询图像通过 cross-attention 选择与当前可见区域相关的 CAD 点特征；
检索结果不是直接生成 pose，而是增强 SurfEmb 式 dense correspondence。

所以它与文本 RAG 只有“parametric model + external memory + query-conditioned retrieval”的结构类比，不含语言模型、文档检索或生成式推理。最直接的实验支持是 LM-O AR 70.0，移除 knowledge base + ReSPC 后降到 66.5。

2. 任务边界与系统依赖

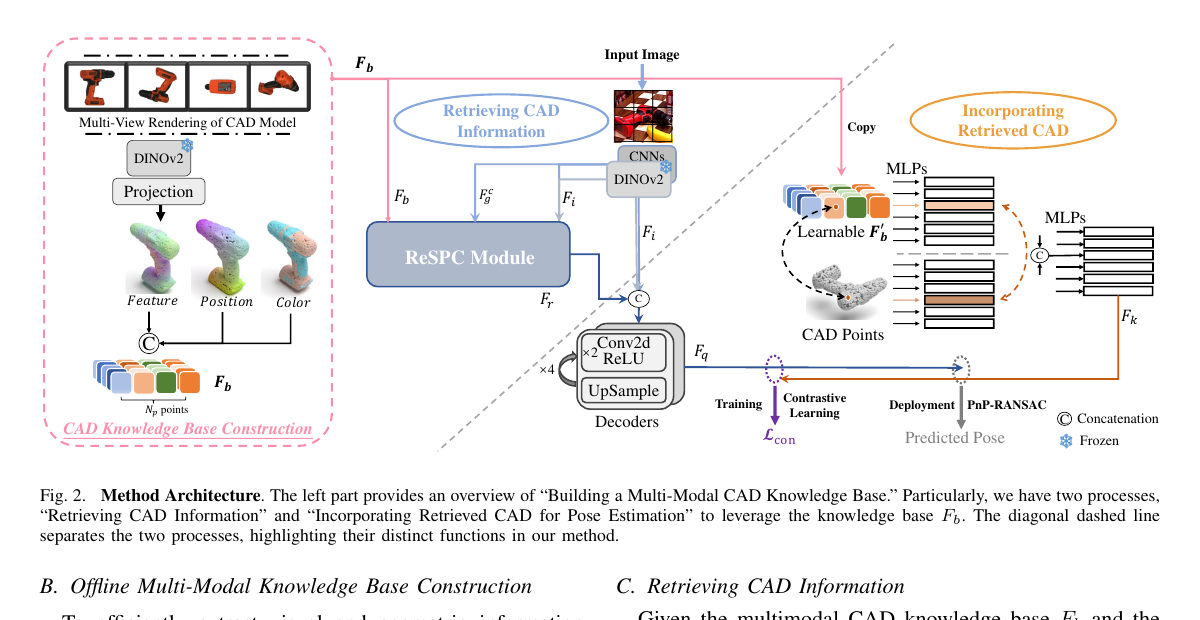

RAG-6DPose 从 CAD onboarding 到 PnP-RANSAC 的完整流程 — 原论文 Figure 2。粉色区域为逐对象离线 knowledge-base construction，蓝色区域检索，橙色区域把检索结果注入 query / CAD key features。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

方法属于 instance-level、known-object pose：

在线输入：对象 RGB crop、相机内参、对象身份；
离线输入：准确 CAD、材质 / 颜色、渲染器与一组虚拟相机；
外部前端：BOP Challenge 2023 默认 detector；
RGB-D 版本还输入 depth，并在初始 pose 后运行 ICP；
每个数据集训练一个共享网络，不为每个对象训练完整网络，但每个对象有独立 knowledge base 和少量可学习 key features。

“one pose estimator”降低了逐对象网络数量，不代表对新 CAD 无训练即可泛化。论文五个数据集均是已知对象 protocol。

3. 离线 CAD knowledge base

作者沿 CNOS 的视角选择策略，从 CAD 渲染多视角 RGB-D。每个视角：

DINOv2-Base 提取 2D feature map；
上采样到原图分辨率；
rendered depth 反投影为点云；
对 CAD 表面采样点 $p_k$ ，找 rendered point cloud 中最近点，将其像素 feature 赋给 $p_k$ ；
同一 CAD 点跨所有覆盖视角的 feature 取平均。

最终每点拼接：

F_b(p_k)= [\text{DINO appearance},\ \text{3D positional encoding},\ \text{color}].

这个设计把视角相关的 2D backbone 特征平均成点级表示，方便任意查询视角检索，但也可能抹平强 view-dependent appearance。论文没有报告视角数 $m$ 、CAD 点数 $N_p$ 、磁盘占用、渲染 / feature onboarding 时间，以及无纹理 CAD 的 color 从何而来。

4. ReSPC 如何“检索”

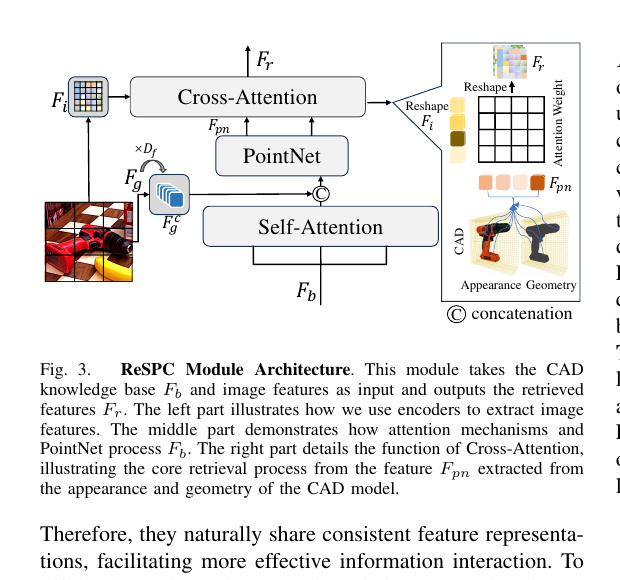

ReSPC 自注意力 PointNet 与跨注意力检索结构 — 原论文 Figure 3。CAD memory 先经 self-attention 与 query-global-guided PointNet；查询图 feature 作 cross-attention query，CAD appearance / geometry feature 作 key/value，attention weights 即检索权重。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

ReSPC 分三段：

4.1 CAD self-attention

F_{sa}=\operatorname{SelfAttn}(F_b),

对点级 memory 建模全局与局部关系，并用 linear layer 降维。

4.2 查询全局特征引导 PointNet

查询图经 ResNet34 得到全局 $F_g$ ，复制到每个 CAD 点形成 $F_{gc}$ ，与 $F_{sa}$ 拼接后输入 PointNet：

F_{pn}=\operatorname{PointNet}([F_{sa},F_{gc}]).

因此 CAD memory 不是静态读取；同一对象在不同查询图上会产生不同 $F_{pn}$ 。

4.3 Cross-attention retrieval

查询图还经冻结 DINOv2 与 ResNeXt-101 32×8d，拼成 dense $F_i$ 。然后：

F_r=\operatorname{CrossAttn}(F_i,F_{pn},F_{pn}).

$F_i$ 是 query，CAD $F_{pn}$ 是 key/value。每个图像位置对 CAD 点的 attention weight 完成软检索；它没有离散 top-k index 或外部向量数据库。

5. 检索结果如何变成 pose

Query branch

$F_r$ 与原图 $F_i$ 拼接，进入两个 decoder：

U-Net style feature decoder 输出像素 query feature $F_q$ ；
mask decoder 输出对象 probability。

CAD key branch

固定 knowledge base $F_b$ 复制为可学习 $F_b'$ 。对 CAD 点 $p_j$ ，按三维最近邻取 $F_b'$ feature $f_j$ ，再以 SIREN MLP 结合几何与 memory：

f_k=S_i([S_g(p_j),S_v(f_j)]).

训练与推理

真值 pose 渲染出的 visible object coordinates 提供正 2D–3D pair，其他均匀 CAD surface points 为负样本。总损失：

L=L_{\mathrm{InfoNCE}}+\alpha L_{\mathrm{mask}}.

推理时计算 $F_q$ 与 $F_k$ 的 similarity matrix，按相似度采样 correspondence，PnP-RANSAC 产生 pose hypotheses；训练得到的 correspondence score 用于选择，并继续最大化 score 做 refinement。RGB-D 版本在此后增加 ICP。

6. 数据、训练和指标

LM-O、IC-BIN、HB、YCB-V：使用合成训练图；
TUD-L：合成 + 真实训练图；
image crop：224×224；
optimizer：Adam，固定 learning rate $3\times10^{-5}$ ；
hardware：RTX A6000 与 RTX 3090；
query backbone：DINOv2-Base + ResNeXt-101 32×8d；
detector：BOP Challenge 2023 默认结果。

BOP AR 是 VSD、MSSD、MSPD 三组阈值 recall 的平均。它比单一 ADD(-S) 更全面，也 symmetry-aware；但跨论文比较仍需确认 detector、test targets、refinement 和 BOP toolkit 版本相同。

7. RGB 与 RGB-D 主结果

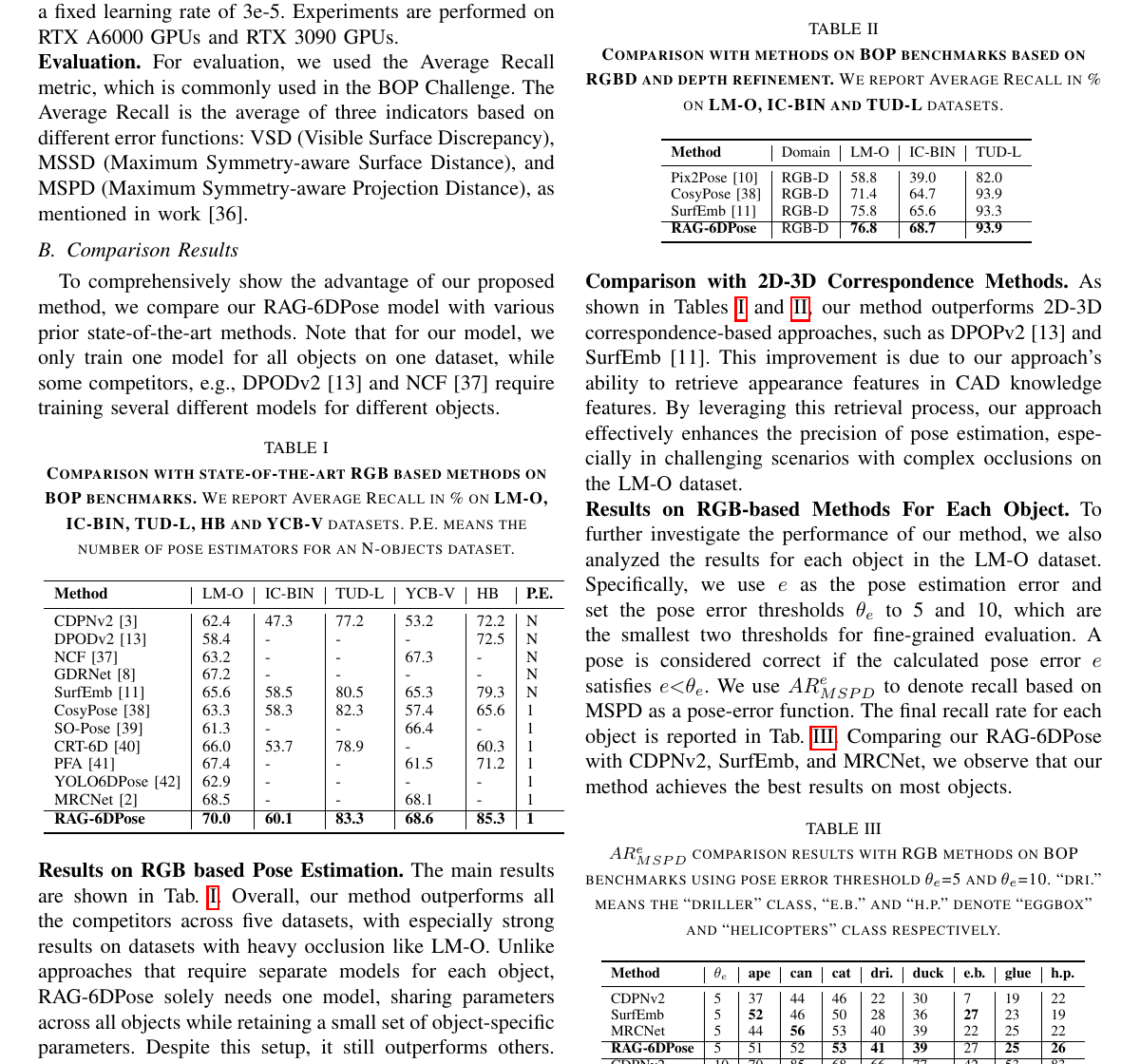

RAG-6DPose 的 BOP 主结果和 LM-O 严格 MSPD 阈值 — 原论文 Table I–III。Table I 为 RGB，Table II 为 RGB-D / depth refinement，Table III 展开 LM-O 的每对象 MSPD recall。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

RGB BOP AR

方法	LM-O	IC-BIN	TUD-L	YCB-V	HB
SurfEmb	65.6	58.5	80.5	65.3	79.3
MRCNet	68.5	—	—	68.1	—
RAG-6DPose	70.0	60.1	83.3	68.6	85.3

相对 SurfEmb 的五数据集差值为 +4.4、+1.6、+2.8、+3.3、+6.0，平均 +3.62。对 MRCNet 的提升较小：LM-O +1.5、YCB-V +0.5。

LM-O 每对象严格 MSPD threshold 5 下，RAG 不是每类第一：ape 51 低于 SurfEmb 52，can 52 低于 MRCNet 56；在 cat / driller / duck / holepuncher 等多类领先或并列。threshold 10 下 eggbox 59 低于 SurfEmb 70，holepuncher 87 低于 MRCNet 90，说明平均领先不等于所有 symmetry / texture 情况都更稳。

RGB-D + ICP

方法	LM-O	IC-BIN	TUD-L
SurfEmb	75.8	65.6	93.3
CosyPose	71.4	64.7	93.9
RAG-6DPose	76.8	68.7	93.9

RGB→RGB-D 后 RAG 分别 +6.8 / +8.6 / +10.6，说明 depth refinement 是重要组成部分；不能把 RGB-D 数字归因于 retrieval 单模块。

8. 消融与遮挡定性

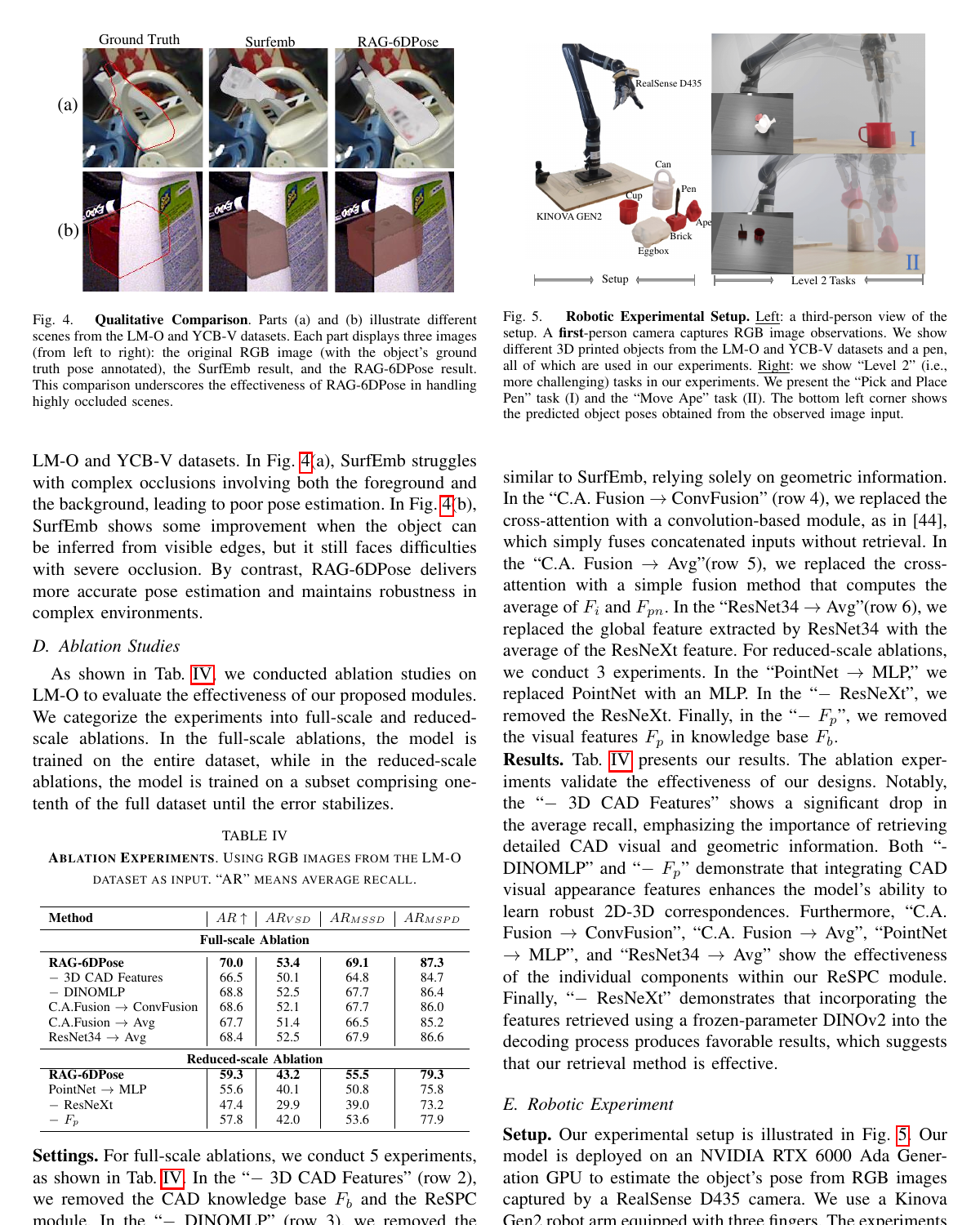

RAG-6DPose 遮挡定性、机器人设置与 LM-O 消融 — 原论文 Figure 4–5 与 Table IV。上方比较重遮挡下的 SurfEmb / RAG overlay，并给出机器人设置；左下是完整与 1/10 数据消融。来源：作者公开稿；图片与表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

Full-scale LM-O：

配置	AR	ARVSD	ARMSSD	ARMSPD
full	70.0	53.4	69.1	87.3
− CAD knowledge base / ReSPC	66.5	50.1	64.8	84.7
− learnable DINO memory copy	68.8	52.5	67.7	86.4
cross-attention→ConvFusion	68.6	52.1	67.7	86.0
cross-attention→average	67.7	51.4	66.5	85.2
ResNet34 global→average	68.4	52.5	67.9	86.6

知识库整体贡献 +3.5；cross-attention 相对简单平均 +2.3，支持“查询条件检索”而非只增加 CAD feature。Reduced-scale 的 −ResNeXt 从 59.3 降到 47.4，但与 full-scale 使用不同训练量，不能跨分组比较绝对值。

定性图只有两个作者选择的成功样例，没有失败案例或按遮挡率分桶。它支持直观解释，但定量遮挡鲁棒性主要仍来自 LM-O 平均结果。

9. 机器人实验与速度

Kinova Gen2 + RealSense D435 + RTX 6000 Ada：

任务	成功 / 10
Grasp Brick	10
Grasp Cup	10
Grasp Eggbox	10
Pick and Place Pen	9
Move Ape	9

Level 2 需要先后估计两个对象 pose；pen 本身不在训练集，但动作主要依赖 brick / cup 的 pose，不构成“RAG 对 unseen pen 做 6D pose”的证据。每项 10 次样本很少，没有与 baseline、失败类型、耗时或置信区间比较。

论文正文不报 runtime。作者项目页补充：TUD-L 单对象 query encoder-decoder 约 65 ms，MRCNet 为 61 ms；含 PnP-RANSAC 的总时间与 SurfEmb 接近，但没有给精确总数。这个数字不含离线 CAD onboarding，且硬件 / batch 细节不足。

10. 开源与复现风险

官方仓库已公开，基于 SurfEmb，包含训练命令、BOP evaluation 和 custom BOP-format preprocessing。需要重点核对：

CNOS 视角数量与采样、render resolution、材质、光照；
DINOv2 feature layer、patch alignment、上采样方式；
CAD 点数、nearest assignment、未被视角覆盖点与多视角平均；
knowledge base dtype、每对象存储和 $F_b'$ 参数量；
ResNet34 global、ResNeXt dense 与 DINOv2 feature 的分工；
ReSPC head 数、feature dimension、PointNet 结构；
positive / negative sampling、InfoNCE temperature 和 mask 权重 $\alpha$ ；
detector、PnP-RANSAC、score refinement、ICP 的参数与分段 latency。

11. 局限

仍需精确且带合理外观的 CAD，材质错误会污染 memory；
对新对象需重新渲染、编码并可能训练 object-specific features；
offline knowledge-base 成本与存储未量化；
多视角平均可能抹平镜面 / view-dependent appearance；
没有透明、反光、纹理域差的专门评测；
机器人实验规模小，且预定义 grasp policy 掩盖了 end-to-end 操作误差；
RGB-D 提升与 ICP 耦合，retrieval 本身的增益应以 RGB 消融判断；
一套 detector / benchmark protocol 下领先，不代表开放场景检测已解决。

12. 最终评价

RAG-6DPose 是一篇结构完整的 CAD-based dense matching 工作：它把多视角渲染特征锚定到 CAD 点，查询图通过 ReSPC 读取相关外观与几何，再回到可解释的 2D–3D correspondence + PnP。与 SurfEmb 的稳定增益、知识库消融和开放代码使其值得优先阅读；部署判断则必须把逐对象 onboarding、detector、PnP / ICP 与知识库存储一并计入。
