物体位姿估计 · 2025 · IROS · CCF C

RCGNet: RGB-based Category-Level 6D Object Pose Estimation with Geometric Guidance

RCGNet 用冻结 DINOv2 从 RGB crop 预测并融合外观与几何特征，以训练期真实 NOCS 点云特征进行几何引导，再结合类别先验形变、尺度分支与 RANSAC-PnP 恢复类别级 pose；推理输入不含深度，但仍依赖类别点云、mask 和训练期几何监督。

Paper

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

single RGBcategory prior point cloud

关键依赖

known categorycategory prior point cloud and benchmark scaleinstance segmentation maskcamera intrinsicsRGB-point cloud supervision during training

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Sheng Yu, Di-Hua Zhai, Yuanqing Xia
作者单位: Beijing Institute of Technology / Zhongyuan University of Technology
会议 / 期刊: 会议 · IROS · CCF C
研究方向: 物体位姿估计
开源状态: 未开源 / 未整理
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: CAMERA25 REAL275 Wild6D
评估指标: n° mcm
方法标签: 类别级位姿估计 rgb-only 关键点 + PnP 2D-3D 对应关系 transformer geometric-guidance nocs ransac-pnp 绝对位姿估计
关键依赖: known categorycategory prior point cloud and benchmark scaleinstance segmentation maskcamera intrinsicsRGB-point cloud supervision during training

Reading Notes

粗读 / 精读

已生成 src/paper-notes/rcgnet-iros2025/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：RCGNet

1. 基本信息

标题：RCGNet: RGB-based Category-Level 6D Object Pose Estimation with Geometric Guidance
作者：Sheng Yu, Di-Hua Zhai, Yuanqing Xia
机构：Beijing Institute of Technology；Zhongyuan University of Technology
年份 / 会议：2025 / IROS
论文：arXiv · IEEE DOI
阅读模式：粗读

2. 一句话定位

RCGNet 是一种 RGB-only 类别级 6D pose 方法：它用冻结的 DINOv2 从对象 crop 同时提取外观特征并预测几何特征，以训练期真实 NOCS 点云特征监督这种“伪几何”，再与类别先验点云融合，预测 NOCS correspondence、形变与尺度，最后通过 RANSAC-PnP 求位姿。

3. 图表导读

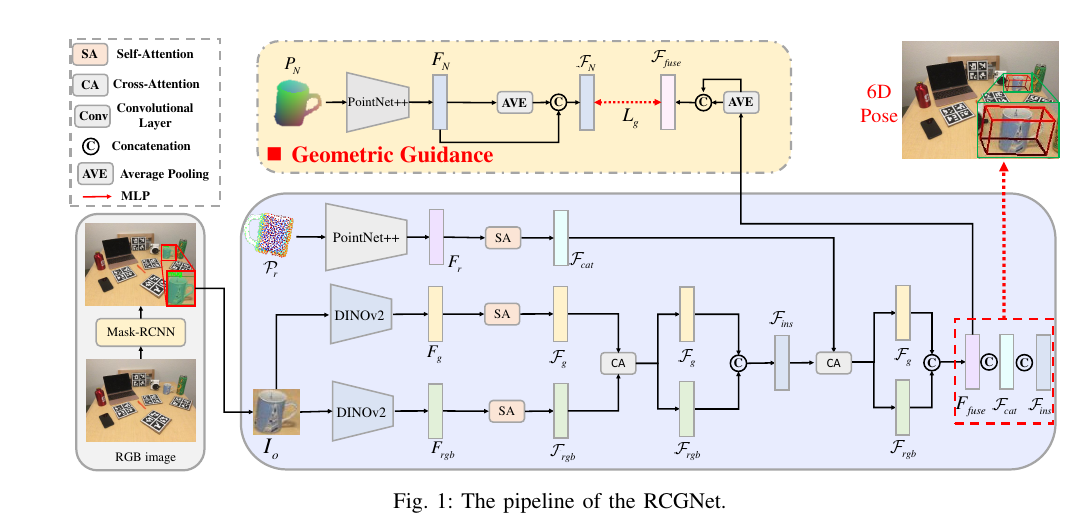

RCGNet 的 RGB、预测几何特征、类别先验点云与 PnP pipeline — 原论文 Figure 1：下方双 DINOv2 分支从 RGB crop 提取外观与预测几何特征，PointNet++ 编码类别先验点云；上方训练期 geometric guidance 用真实 NOCS 点云特征监督融合表示。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

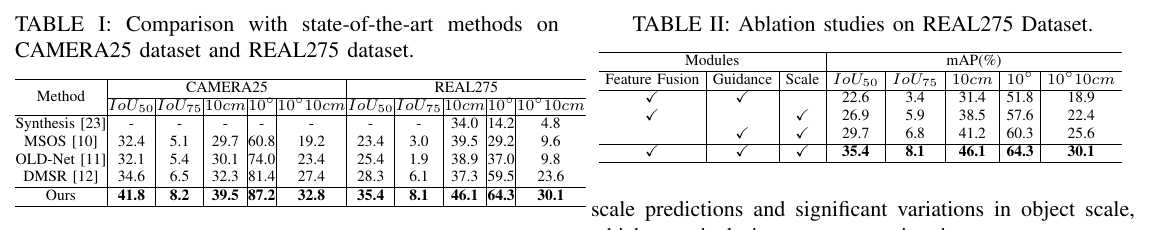

RCGNet 在 CAMERA25 和 REAL275 上的主结果与消融 — 原论文 Table I–II：左侧比较 RGB-based 类别级方法，右侧分解 feature fusion、geometric guidance 与 scale branch。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

4. 问题设定

输入：单幅 RGB、实例分割 mask，以及每类别一个 prior point cloud；推理时不输入深度。
输出：已知类别中未见实例的旋转、平移和 3D 尺寸。
训练监督：RGB、对象点云 / NOCS 点云、pose、size 与 correspondence。
求解：网络预测 2D–3D 对应、类别先验形变和尺度，再用 RANSAC-PnP 恢复 $R,t$ 。

5. 方法概览

Mask R-CNN 得到对象 mask 并裁剪 224×224 RGB patch。
冻结 DINOv2 分别提取 RGB appearance feature 与 RGB-predicted geometric feature。
self-attention 与双向 cross-attention 融合两类图像特征。
PointNet++ 编码 1,024 点的类别 prior point cloud，再与实例特征 cross-attention 融合。
训练期把真值对象点云变换到 NOCS，提取几何特征 $F_N$ ，用 MSE 约束 RGB 融合特征接近 $F_N$ ；推理时移除真值点云分支。
预测 correspondence matrix、prior deformation 与相对类别基准尺度，交给 RANSAC-PnP 求 pose。

6. 实验速览

CAMERA25：IoU50 / IoU75 为 41.8 / 8.2，10 cm / 10° / 10°10 cm 为 39.5 / 87.2 / 32.8。
REAL275：对应五项指标为 35.4 / 8.1 / 46.1 / 64.3 / 30.1。
在 REAL275 上，完整模型的 10°10 cm 为 30.1；去 geometric guidance、保留 fusion 和 scale 时为 22.4。
Wild6D 仅给出定性跨数据集结果，没有报告可与 CAMERA25 / REAL275 直接比较的定量表。

7. 快速判断

优点：推理阶段确实不需要 depth；训练期几何监督的去留边界清楚；主结果和消融都支持 guidance 与 scale branch。
限制：仍依赖实例分割与类别 prior point cloud；训练需要真实几何监督；REAL275 的 IoU75 只有 8.1；Wild6D 泛化仅为定性展示。
适合读者：RGB-only 类别级 pose、DINOv2 几何蒸馏、NOCS correspondence 与尺度解耦方向。

已生成 src/paper-notes/rcgnet-iros2025/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：RCGNet

1. 核心判断

RCGNet 的关键并不是“用 DINOv2 替代 CNN”本身，而是把 RGB-only 类别级 pose 的缺失深度问题拆成两个阶段：训练时允许读取真值对象点云，把其 NOCS 几何特征当作监督信号；推理时只保留 RGB 分支，让网络预测一个近似几何表示。随后它仍采用类别级 pose 中较成熟的“prior deformation + correspondence + PnP”路线。

因此，论文中“RGB-only”应严格理解为部署输入只有 RGB，而不是不使用几何先验或几何监督。方法仍需要每类别 prior point cloud、训练样本点云、对象 mask 和 camera intrinsics。这个区分决定了它与真正 model-free / geometry-free 方法的边界。

2. 任务边界与变量

输入对象 crop 为 $I_o\in\mathbb{R}^{H\times W\times3}$ ，类别先验点云为 $P_r\in\mathbb{R}^{N_r\times3}$ ，论文设 $H=W=224$ 、 $N_r=1024$ 。网络输出：

先验点云 deformation $D$ ；
将变形后先验点映射到图像像素的 correspondence matrix $A$ ；
相对类别 benchmark scale $s_b$ 的尺度偏移 $\Delta S$ ；
最终旋转 $R$ 、平移 $t$ 和尺寸 $s$ 。

对象类别固定为 NOCS benchmark 的 bottle、bowl、camera、can、laptop、mug；测试实例可以在训练中未见。它不是开放类别识别，也不是给任意新类别提供一个 CAD 就能运行的 zero-shot estimator。

3. 完整 pipeline

RCGNet 方法架构和训练期几何引导分支 — 原论文 Figure 1。红色虚线所示的 geometric guidance 只在训练时使用；真正进入 PnP 的是 RGB / 预测几何 / 类别点云融合表示。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

3.1 对象裁剪与双 DINOv2 表示

论文先用 Mask R-CNN 获取实例 mask 和 crop。两个冻结 DINOv2 分支读取同一 RGB patch：一个产生 $F_{rgb}$ ，强调外观语义；另一个产生 $F_g$ ，被训练为几何特征预测器。每个分支先经 self-attention：

\mathcal{F}_{rgb}=SA(F_{rgb})+F_{rgb},\qquad \mathcal{F}_{g}=SA(F_g)+F_g .

随后进行双向 cross-attention：几何特征以 RGB 为 key/value，RGB 特征也以几何特征为 key/value。两者拼接得到实例特征 $F_{ins}$ 。这种结构意在让“从颜色推出来的几何”不能脱离图像语义，同时让 RGB 表示获得形状敏感信息。

论文把 DINOv2 权重冻结，因此 pose 数据主要训练 attention、MLP 和后续点云 / correspondence 模块。冻结 backbone 降低训练开销，却也意味着几何能力主要来自后接分支与损失，而不是对 DINOv2 全量适配。

3.2 类别 prior 与实例特征融合

PointNet++ 编码类别 prior point cloud 得到 $F_r$ ，经 self-attention 汇聚为 $F_{cat}$ 。网络再将 $F_{cat}$ 与 $F_{ins}$ 通过 cross-attention 融合为 $F_{fuse}$ 。

这里的 prior 不是查询实例的 CAD，而是该类别共享的规范点集。网络通过预测 $D$ 把它形变为当前实例：

D=MLP(F_{cat},F_{fuse}), \qquad P_{\text{instance}}\approx P_r+D.

这让方法具备类别内实例适应性，但上限仍受 prior 拓扑与训练类别限制。

3.3 Geometric guidance

训练时，作者把真值对象点云 $P_o$ 用真值 $R,t,s$ 变换到 NOCS：

P_N=(P_o-t)/s\cdot R .

PointNet++ 从 $P_N$ 提取真实 NOCS 几何特征 $F_N$ 。网络对 $F_{fuse}$ 做 average pooling、repeat 和拼接，再用

\mathcal{L}_g=\operatorname{MSE}(F_{fuse},F_N)

让 RGB 分支的融合表示接近真实几何特征。推理阶段没有 $P_o$ 与 $F_N$ ，因此这更接近 feature-level geometry distillation。

这一设计的隐含假设是：训练集的 RGB–点云对齐和 NOCS pose 标注足够准确；若几何监督本身受深度噪声、对称坐标不一致或 mask 偏差影响，网络也会学习这些偏差。

3.4 尺度、对应与 PnP

RGB 缺乏绝对尺度，作者为每类设 benchmark scale $s_b$ ，网络只回归相对变化：

s=s_b+s_b\Delta S.

另外，网络预测 correspondence matrix $A$ ，将变形并缩放后的 prior 点与 crop 像素对应；最后使用

R,t=\operatorname{PnP}(P_I,\;s\cdot A(P_r+D))

恢复姿态。RANSAC 负责降低错误对应的影响。总损失由 scale loss、correspondence loss 和 geometry guidance 组成，论文设置 $\lambda_1=1,\lambda_2=0.1,\lambda_3=100$ 。

需要注意：scale branch 不是可选附属项。PnP 中 3D 坐标的尺度直接影响平移，消融也显示不使用类别基准尺度会明显损害结果。

4. 数据、训练与指标

CAMERA25：约 300K 合成训练图，25K evaluation images。
REAL275：4,300 张真实训练图、2,750 张真实评测图。
Wild6D：用 CAMERA25 + REAL275 训练的网络做跨数据集定性测试。
训练：RTX 3090，PyTorch 1.12.1，batch size 16，120 epochs。
前端：按既有类别级工作使用 Mask R-CNN 检测 / 分割。

指标包括 3D IoU50、IoU75，以及误差阈值 10 cm、10°、10°10 cm 下的 mAP。它们分别强调 3D box overlap、translation、rotation 和二者联合成功率。论文没有报告标准 BOP VSD / MSSD / MSPD，也没有按类别列出误差分布。

5. 主结果

RCGNet 主结果与模块消融表 — 原论文 Table I–II。Table I 只与 RGB-based category-level baselines 比较；Table II 在 REAL275 上逐项验证 feature fusion、guidance 与 scale。来源：作者公开稿；表格版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

数据集	IoU50	IoU75	10 cm	10°	10°10 cm
CAMERA25	41.8	8.2	39.5	87.2	32.8
REAL275	35.4	8.1	46.1	64.3	30.1

在 CAMERA25 上，DMSR 的五项结果为 34.6 / 6.5 / 32.3 / 81.4 / 27.4；RCGNet 分别提高 7.2、1.7、7.2、5.8、5.4 个 mAP 点。在 REAL275 上，DMSR 为 28.3 / 6.1 / 37.3 / 59.5 / 23.6，RCGNet 分别提高 7.1、2.0、8.8、4.8、6.5 点。

结果支持论文在 RGB-only baseline 内的相对优势，但绝对 IoU75 仍只有约 8%，说明准确尺寸和紧致 3D box 对该设定仍很困难。论文没有把这些结果与使用真实 depth 的强 RGB-D 类别级方法放在同一表中，因此不能据此声称 RGB-only 已追平 RGB-D。

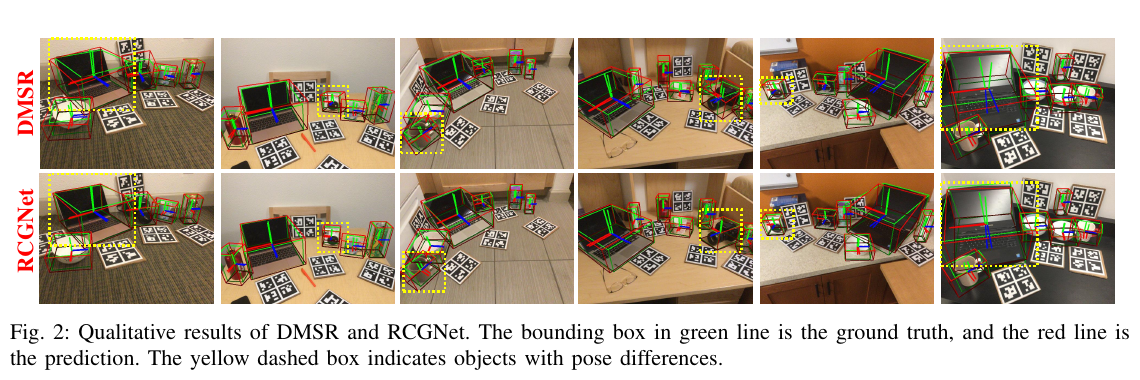

RCGNet 与 DMSR 在 REAL275 上的可视化比较 — 原论文 Figure 2：绿色框为真值，红色框为预测；黄色虚线框标出 DMSR 与 RCGNet 差异较明显的对象。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

定性图显示相机、笔记本等复杂对象的姿态框更贴近真值；但图中场景和样本由作者挑选，不能代替每类别统计或失败案例。

6. 消融

REAL275 的四组设置为：

Feature fusion	Guidance	Scale	IoU50	IoU75	10 cm	10°	10°10 cm
✓	✓	—	22.6	3.4	31.4	51.8	18.9
✓	—	✓	26.9	5.9	38.5	57.6	22.4
—	✓	✓	29.7	6.8	41.2	60.3	25.6
✓	✓	✓	35.4	8.1	46.1	64.3	30.1

三项模块都有贡献：

去 scale 的联合阈值从 30.1 降至 18.9，是最大降幅；
去 geometric guidance 降至 22.4，说明训练期真实几何监督确实重要；
用直接拼接替代 cross-attention fusion 时为 25.6，说明融合不是无关紧要的结构装饰。

不过表中没有报告随机种子、均值 / 标准差，也没有把 guidance 换成其他 feature distillation loss，因此无法判断 MSE 与高权重 $\lambda_3=100$ 是否最优。

7. 跨数据集泛化与作者自述限制

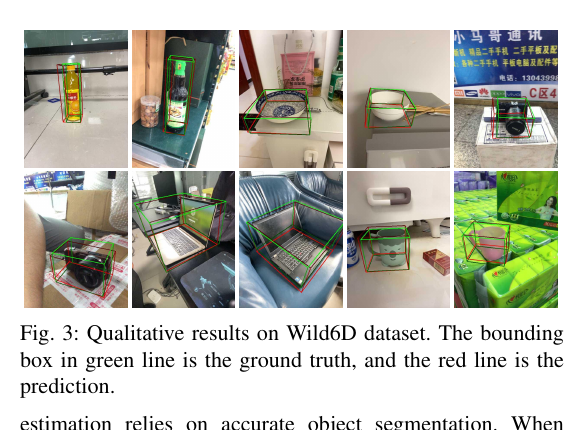

RCGNet 在 Wild6D 未见真实对象上的定性结果 — 原论文 Figure 3：模型只在 CAMERA25 与 REAL275 训练，在 Wild6D 展示跨数据集预测；论文没有给出这部分定量指标。来源：作者公开稿；图片版权归论文作者及 IEEE 所有，本站仅作论文解读展示。

作者明确列出三个限制：

依赖准确 object recognition / segmentation，前端位置偏差会传入 pose；
合成与真实图像仍有 domain gap；
RGB-based 精度与 RGB-D 方法之间仍存在差距。

Wild6D 图只能证明 pipeline 可以运行并产生看似合理的 box，不能支持“在 Wild6D 上达到某个精度”或“跨任意类别泛化”的更强结论。

8. 本站批判性分析

优点

清楚区分训练期几何监督与推理期 RGB-only；
不先生成显式 depth / normal map，减少一项可能积累误差的中间预测；
correspondence + RANSAC-PnP 保留了几何可解释后端；
主结果、消融、跨数据集图和作者限制形成较完整证据链。

局限与隐含假设

几何 guidance 要求训练数据有深度 / 点云和准确 pose，因此没有降低标注侧几何成本；
类别 prior point cloud 与 benchmark scale 仍是硬先验；
Mask R-CNN 前端不是端到端共同训练，检测错误无法由 pose loss 纠正；
benchmark 只含 6 个室内日常类别，尚未验证细长、透明、反光或开放类别；
没有 runtime、参数量、显存与 RANSAC 迭代开销，摘要中的“highly efficient”缺少完整系统数字；
对称对象只通过现有 NOCS / correspondence 监督间接处理，没有给出对称等价 pose 的专门分析。

9. 复现检查表

明确每类别 prior point cloud、坐标朝向与 benchmark scale；
复现 Mask R-CNN crop、224×224 resize 和像素坐标回映；
固定 DINOv2 型号、冻结层、token resolution 和 attention channel；
核对 $P_o\to P_N$ 的旋转左右乘约定与尺度单位；
保存 geometry guidance 分支的特征维度、pool / repeat 细节和 $\lambda_3$ ；
报告 RANSAC-PnP 阈值、候选点数、失败返回规则；
区分 GT mask 与 predicted mask，分别报告 pose；
对每类别与对称对象补充 IoU / rotation / translation 误差和多随机种子结果。

10. 最终评价

RCGNet 为“训练时看几何、推理时只看 RGB”的类别级 pose 提供了简单而有效的实现。其证据足以支持：在 CAMERA25 / REAL275 的 RGB-based baselines 中，几何引导、attention fusion 和尺度分支共同带来提升。它尚不能支持：摆脱几何先验、追平 RGB-D、或对开放类别稳健泛化。把这三条边界写清后，这篇论文很适合用来理解 RGB-only 类别级 pose 中几何知识究竟藏在哪里。
