论文精读笔记：SCAPO: Self-Supervised Category-Level Articulated Pose Estimation from a Single 3D Observation

1. 核心判断

• 论文：CVF Open Access
• 项目 / 代码：SCAPO project / GitHub
• 核心判断：SCAPO 的贡献在于把 articulated object 的“形状、全局 pose、部件、关节”放入一个可循环重建的 canonical representation；它不是只预测 joint angle，而是学习一个可解释的结构空间。

2. 一句话定位

单次 3D 观测经过 SE(3)-equivariant canonicalization 后，在共享 canonical shape 上用 blend-skinning 推断部件与关节，并通过 observed↔canonical cycle reconstruction 自监督训练。

2.1 论文图表导读

图表	精读问题
Figure 1	输入、canonicalization、part segmentation、joint parameter 的数据流是否闭合？

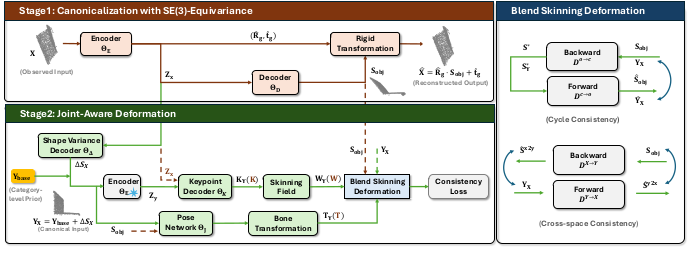

Figure 2	SE(3) autoencoder 和 joint-aware deformation 如何衔接？
Table 1	合成数据上 segmentation、direction、pivot、part pose 是否同时改善？
Table 2	无 pose supervision 的模型能否迁移到真实扫描？
Table 3	各正则项分别解决什么几何问题？
Figure 3	真实点云中的边界噪声是否集中在部件边界而非内部？

3. 问题设定与任务边界

• 设物体由 $P$ 个刚性部件组成，输入是一个带全局 pose 和 articulation state 的单次点云。
• 每个部件有一个 SE(3) transform，连接部件共享相应 joint pivot，旋转或平移受关节类型限制。
• 目标是得到共享 canonical frame、部件软分割、部件 pose 和 joint attributes，而非只输出整体 6D pose。
• 合成自监督设置无 GT labels、无 category-specific template、无多帧 motion cues；真实 Table 2 则提供 segmentation / joint 监督而不提供 pose 监督，不能将全部真实结果视为无标注训练。

4. 研究脉络

• PartMobility 依赖动态序列，UPPD 使用隐式场，EAP 学习 latent part transform，OP-Align 做单点云 canonical reconstruction。
• 这些方法或缺少显式 pivot / axis，或难以同时解耦 shape variation 与 articulation。
• SCAPO 采用 vector-neuron 的 SE(3)-equivariant encoder，把全局 pose 与 pose-invariant shape 分开，再以 blend-skinning 解释部件运动。

5. 研究动机

1. 单帧观测无法直接观察关节运动，因此需要用形状、部件和运动学的一致性来约束解。
2. 类别内实例差异大，固定 canonical template 会把形状差异误认为 articulation。
3. 关节参数如果没有几何约束，pivot 容易漂离表面，axis 方向也会有符号歧义。
4. 因此作者引入 learnable template + instance residual、cycle reconstruction 和一组结构正则项。

6. 方法详解

6.1 SE(3)-equivariant canonicalization

• vector-neuron encoder 对输入点云提取随旋转共同变换的特征。
• encoder-decoder 预测 global transform，将任意姿态实例映射到 canonical frame。
• cycle reconstruction 要求 canonical shape 经 inverse transform 后能重建原始观察，避免 canonicalization 只学到任意的低损失坐标系。

6.2 Canonical template 与 residual shape

• learnable canonical template 表达类别共享几何。
• instance-specific residual shape 保留某个实例的尺寸、厚度和局部差异。
• 该分解降低“形状差异被当成关节运动”的风险，也让新实例可以落在共享结构空间。

6.3 Joint-aware blend-skinning

• keypoint network 预测 part centroids / bone anchors。
• joint pose network 预测 pivot、axis 和 articulation state。
• skinning field 为每个点预测受各 bone 的软影响权重，形成从 canonical 到 observed 的可微 deformation。
• 逆向 cycle 让部件分割与 joint transform 互相约束：分割边界应随部件运动，部件内部保持一致。

6.4 自监督正则

• shape variance regularization 避免 canonical template 吸收过多实例差异。
• joint direction alignment 约束 axis 与局部几何的主方向。
• joint-to-shape proximity 保证 pivot 靠近物体表面 / 关节结构。
• joint-to-boundary attraction 让 pivot 靠近合理的部件边界。

7. 实验分析

7.1 数据与指标

• 合成：HOI4D 与 Shape2Motion，五个 articulated categories。
• 真实：五类 RGB-D scans，无 mesh ground truth，点云由深度和实例 mask 融合得到。
• 指标：part segmentation IoU、joint direction error、joint pivot error、mean part rotation / translation error，以及 real benchmark 的 joint / part mAP。

7.2 主结果

• 合成数据平均 segmentation IoU 84.98%，joint direction error 3.89°、joint pivot error 0.075、part rotation error 5.78°、translation error 0.086。
• 相比 OP-Align 的 82.24 IoU、4.60 direction、0.104 pivot、6.73 rotation，SCAPO 在大多数结构指标上更好。
• 真实数据按原 Table 2 标注的 segmentation mIoU（75% / 50% 阈值）为 91.89% / 98.29%，mean joint mAP 为 62.51 / 89.59 / 95.91。原表 Ours 使用 segmentation / joint 监督但无 pose 监督，不能把这些结果当作完全无标注的真实域迁移。

7.3 消融

• 去掉 shape variance regularization 后 segmentation IoU 从 84.98 降至 80.15，joint direction error 从 3.89 增至 10.63，说明 template/residual 解耦很关键。
• 去掉 direction alignment 后 joint direction error 约升至 8.54，pivot 误差也上升。
• 去掉 joint-to-shape proximity 后 pivot error 增至 0.137，说明几何位置约束能防止关节漂移。
• 在 heavy occlusion 或 missing parts 下，结构证据不足仍会造成 joint 误估和 segmentation drift。

8. 批判性分析

• 优点：输出结构化、可解释，self-supervised setting 的监督假设很低。
• 局限：需要点云质量和类别内共享运动学；未知拓扑、软体和非刚性变形不在当前模型范围内。
• 歧义：单观测下多个 articulation state 可能产生相近可见表面，cycle loss 可能只能选出一个合理解。
• 真实部署：mask 错误、深度空洞和严重遮挡会同时伤害 canonicalization、部件分割和 joint prediction。

9. 对我的研究的启发

• canonicalization 可以作为 object pose 与 articulation pose 的共同底座。
• 对静态 6D pose，instance residual 也可以表达“类别共享结构 + 新物体局部差异”。
• 关节 pivot / axis 的几何正则值得迁移到可动家具、工具和机器人末端物体的 pose pipeline。

10. 待解决问题

• 如何从单次观测自动发现未知部件数和 articulation graph？
• 如何将多解 joint posterior 和对称性显式建模？
• 如何与 RGB 语义、触觉和主动操作闭环，改善不可见部件的推理？

11. 精读补充：SCAPO 的结构化自监督

11.1 输入、输出与自监督来源

SCAPO 从一个 articulated object 的 RGB-D / 3D observation 推断结构；合成自监督不需要类别模板、动作序列或 joint annotation，真实 Table 2 则使用 segmentation / joint 监督但无 pose 监督。SE(3)-equivariant vector-neuron autoencoder 先把全局 pose 因子化，映射到共享 canonical space；之后 joint-aware blend-skinning 从 canonical shape 生成 articulated observation。输出不止是一个整体 pose，还包括 canonical geometry、rigid-part segmentation、joint pivot、axis 和 articulation state。

11.2 数据划分

合成实验沿用 EAP，选取 HOI4D 与 Shape2Motion 的五类：laptop、safe、oven、washer、eyeglasses。真实实验使用另一组五类：basket、laptop、suitcase、drawer、scissors；真实 RGB-D scan 没有 mesh ground truth，因此更能检验 self-supervised 结构是否依赖精确 CAD。

11.3 精确主结果

Synthetic mean	Segmentation IoU	Joint direction error	Pivot error	Part rotation	Part translation
SCAPO	84.98%	3.89°	0.075	5.78°	0.086
OP-Align	82.24%	4.60°	0.104	6.73°	0.115

真实数据按原表 75% / 50% 阈值标注的 segmentation mIoU 为 91.89% / 98.29%，joint mAP 在 5°5cm、10°10cm、15°15cm 阈值下为 62.51 / 89.59 / 95.91；OP-Align 为 90.02% / 97.18% 和 61.37 / 87.72 / 92.73。换句话说，SCAPO 的真实数据优势不仅体现在最终 pose，也体现在 part segmentation 与 joint geometry 的联合输出。 这些真实结果来自带 segmentation / joint 监督而无 pose 监督的设置。

11.4 Ablation 的因果解释

去掉模块	Seg. IoU	Joint direction	Pivot
完整 SCAPO	84.98	3.89°	0.075
去掉 shape variance	80.15	10.63°	0.175
去掉 direction alignment	—	8.54°	0.086
去掉 joint proximity	—	—	0.137

shape variance decoder 负责类别共享形状之外的 instance residual；去掉它会同时伤害分割和关节几何。direction alignment 主要压低轴方向误差，joint proximity 主要防止 pivot 漂移。这样的模块—指标对应关系比只报告总 mAP 更能解释方法为何有效。

11.5 作者声称与我的分析

作者声称	我的判断
单个 3D observation 足以恢复 canonical shape 与 articulation	合成 / 真实结果支持，但前提是类别内存在共享结构和可观测关节证据。
pose-invariant canonicalization 解决 shape 与 motion disentanglement	SE(3) 等变 encoder + cycle reconstruction 的设计有说服力；仍应测试未知 joint graph 与多解 articulation。
self-supervision 降低标注成本	合成无标注设置支持这一点；真实扫描虽无 mesh GT，Table 2 仍使用 segmentation / joint 监督，RGB-D、mask 和类别数据也是先验。

12. 复现要点与扩展

记录 vector-neuron 的坐标变换、canonical frame 定义、blend-skinning 权重温度、cycle / cross-space consistency 权重和 joint keypoint 数量。对被遮挡的关节，建议报告 posterior 而非单一轴；对机器人，可把 SCAPO 的 pivot / axis 直接连接到抓取点和关节限位，形成从感知到可执行运动的结构化接口。
