论文精读笔记：ZS6D: Zero-Shot 6D Object Pose Estimation Using Vision Transformers

1. 基本信息

• 作者 / 机构：Philipp Ausserlechner、David Haberger、Stefan Thalhammer、Jean-Baptiste Weibel、Markus Vincze；TU Wien Automation and Control Institute
• 年份 / 会议：2024 / ICRA
• 论文：arXiv / PDF / DOI
• 阅读模式：精读

2. 一句话定位

ZS6D 将 novel-object pose 拆成“foundation descriptor 检索 + 局部几何对应 + PnP”：同一个未经 pose fine-tuning 的 ViT-S/8 在浅层提供视角级全局描述、在深层提供 patch correspondence，CAD template 的 object-coordinate map 再把 2D–2D match 转成可解 metric pose 的 2D–3D match。

2.1 论文图表导读

图表	回答的问题	阅读重点

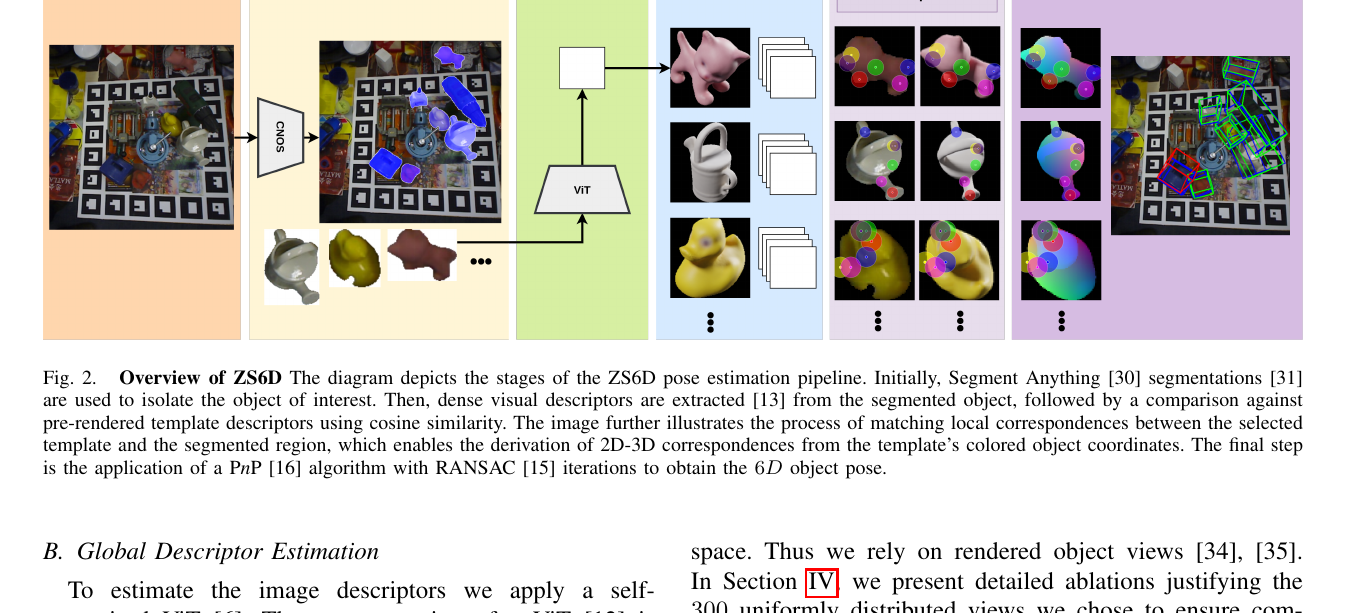

Figure 2	完整 pipeline 如何从 RGB 到 pose？	segmentation 与 pose 后端解耦；ViT 用两次

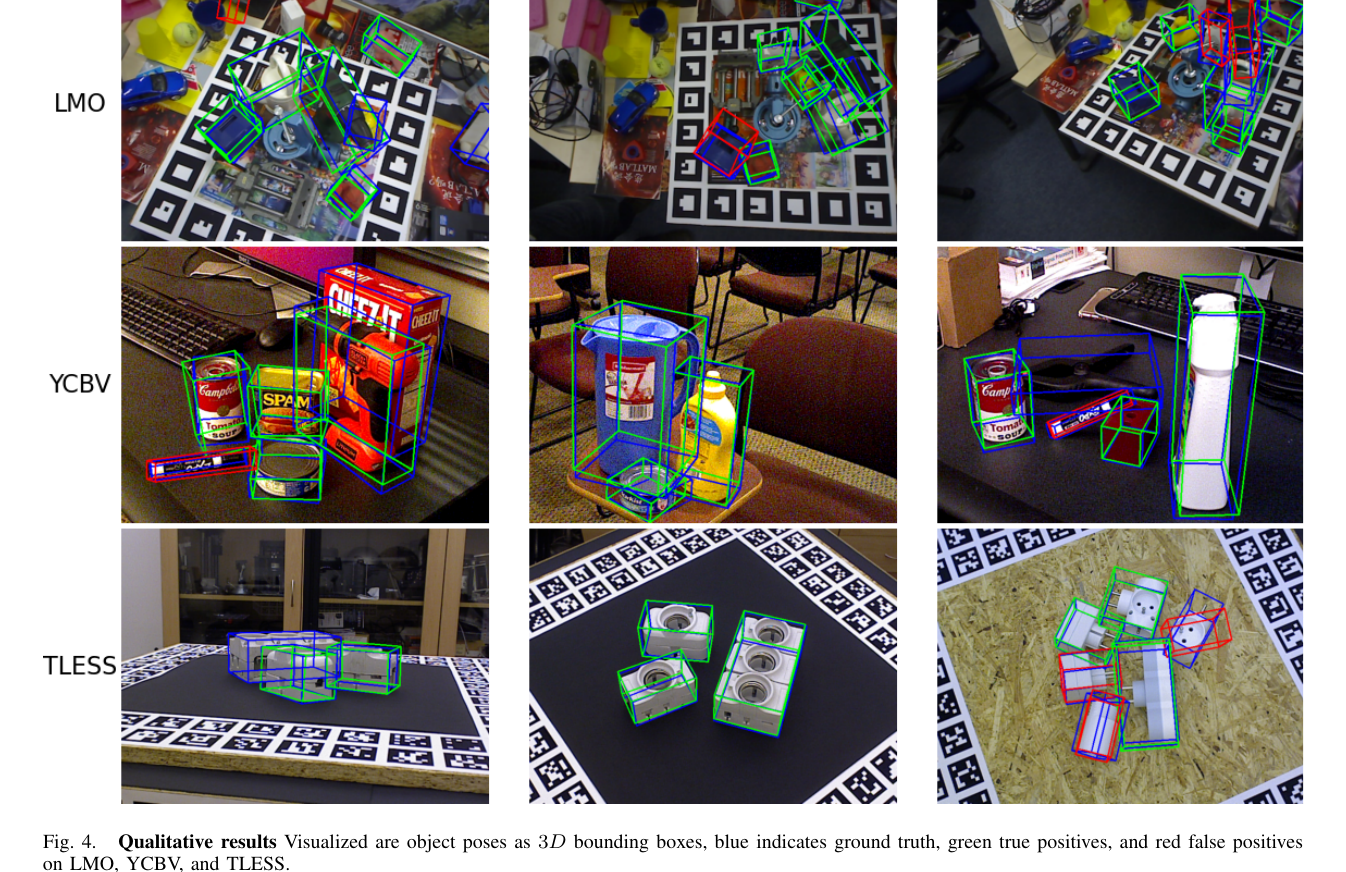

Figure 4	在三类 BOP 场景中表现如何？	绿色正确、红色错误，缺框常源于前端漏检

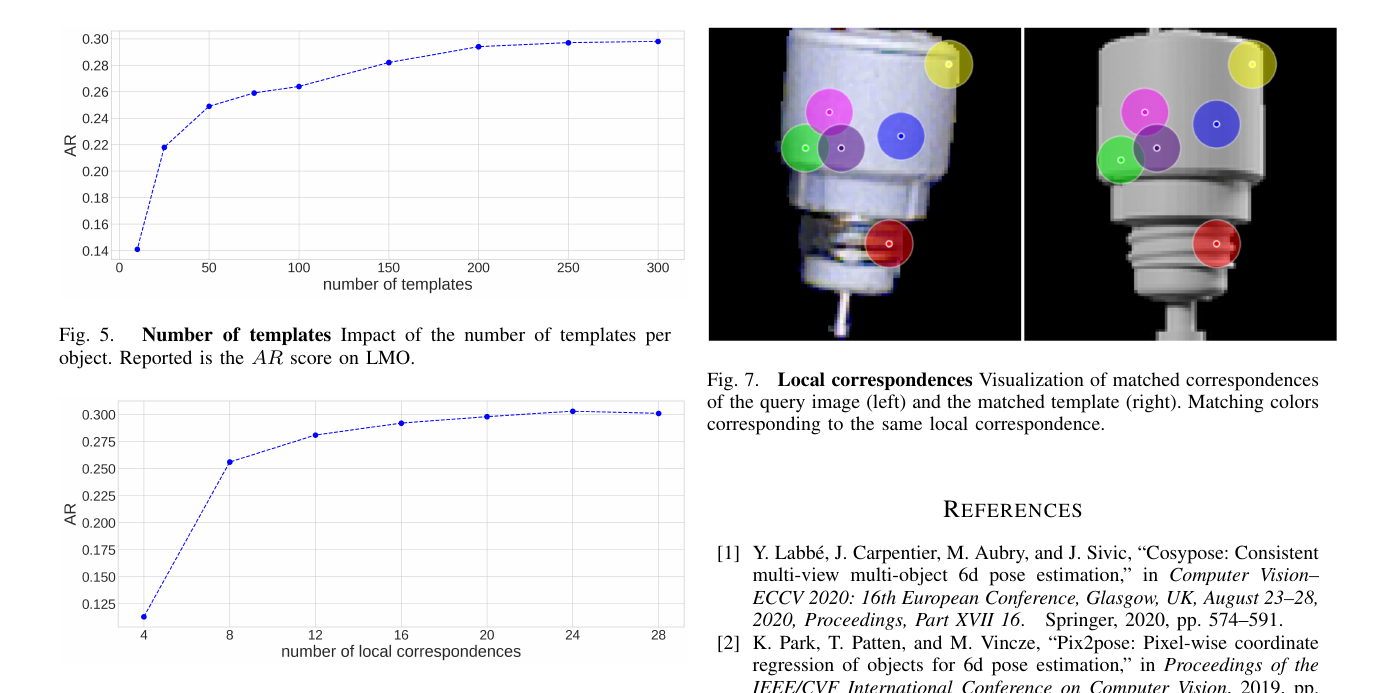

Figures 5–7	模板数和 correspondence 数为何这样选？	200 views 后趋缓，约 24 个 matches 后接近饱和
Tables I–II	zero-shot 提升来自哪里、上限在哪里？	GT mask 带来 54%–119% 相对增益，前端是显著瓶颈

3. 问题设定与任务边界

目标是估计

$$x_c = R x_o + t,\qquad R\in SO(3),\;t\in\mathbb{R}^3.$$

项目	ZS6D 设定
对象	pose network 训练未见的具体 CAD 实例
query	单张 RGB 与 camera intrinsics
每对象先验	metric CAD；300 个带已知 pose 的 RGB / object-coordinate templates
前端	CNOS：SAM proposals + DINOv2 CAD template classification
输出	单个 6D pose hypothesis
不需要	目标专属 pose training、query depth、test-time gradient optimization
仍需要	CAD onboarding、mask、对象 ID、PnP 可用的内参与足够 correspondence

论文的 zero-shot 精确含义是“ViT descriptor 没有为 pose 或目标对象 fine-tune”。它不等于无 CAD、无模板、无 detector 或 open-world discovery。

4. 研究脉络

• 传统实例级方法：为每个对象学习 keypoint、coordinate map 或 direct pose，目标集改变通常要重训。
• novel-object render-and-compare：MegaPose 用大规模 synthetic objects 学习共享 coarse/refiner；泛化强，但预训练成本高。
• 模板式 novel-object pose：OSOP 依赖 task-specific CNN template matching，并可输出多假设。
• foundation descriptor 路线：CNOS 已证明自监督 ViT 可做 CAD-prompted segmentation；ZS6D 将同类 descriptor 进一步用于精确 pose correspondence。
• 本文区别：不训练 pose backbone，也不通过 iterative renderer refinement 修正；最终几何由显式 2D–3D correspondence 与 RANSAC-PnP 求解。

5. 方法详解

5.1 CAD onboarding 与前端

每个对象在正二十面体视角上均匀采样 300 个 views，用 BlenderProc 渲染：

• RGB template；
• 已知 template pose；
• 每像素 object-coordinate image。

query 端由 CNOS 在 SAM proposals 中选择与目标 CAD 最相似的 mask。CNOS 自己使用 42 个 DINOv2 templates 做 object association；ZS6D 的 pose templates 是另一套更密集的 300 views，二者不能混为一个模板库。

5.2 全局模板检索

ViT-S/8 将 $224\times224$ crop 划分为小 patch。作者沿用已有分析，使用 layer 9 的 key token 汇聚成 384 维全局 descriptor。对 query $D_p$ 与模板集合 $\{D_t\}$ 做 cosine similarity：

$$t^\star=\arg\max_t \langle D_t,D_p\rangle.$$

这一步只负责把连续 $SO(3)$ 搜索缩到一个邻近视角，不把 template rotation 直接当最终答案。

5.3 局部 mutual correspondence

从 layer 11 读取 patch key tokens。更深层特征比 layer 9 更适合局部语义 / 几何对应。仅保留双向最近邻：

$$\mathcal{C}=\{(q,p)\mid \operatorname{NN}(p,Q)=q,\; \operatorname{NN}(q,P)=p\}.$$

双向约束能删除许多单向 accidental match，但没有显式处理对称等价区域。每个 query patch 给出图像 2D 坐标；匹配 template patch 在 object-coordinate image 中给出 CAD 3D 坐标。

5.4 RANSAC-PnP

有了 $\{(u_i,X_i)\}$ 后，系统在 RANSAC 中运行 PnP：

$$\lambda_i \begin{bmatrix}u_i\\1\end{bmatrix} =K(RX_i+t).$$

因此 metric translation 来自 CAD scale、camera intrinsics 与透视几何，而不是 bbox ratio regression。局部对应也允许最终 rotation 比最近模板更精细。

6. 训练、推理与工程复杂度

• pose 网络训练：无；ViT-S/8 使用 ImageNet-1k self-supervised pretrained weights。
• 每对象 onboarding：300-view RGB 与 coordinate map rendering，仍是不可忽略的离线成本。
• 推理链：CNOS segmentation → 300 template retrieval → patch matching → RANSAC-PnP。
• 无 refinement：速度和结构更简单，但错误 correspondence 没有后续 render-and-compare 修正。
• 复现关键点：ViT layer/token 选择、patch size、模板相机分布、coordinate-map interpolation、PnP threshold 和 mask crop 归一化。

7. 实验分析

7.1 数据与协议

数据集	主要困难	ZS6D 的风险点
LM-O	严重遮挡	mask 不完整、可匹配 patches 变少
YCB-V	clutter、光照与多实例	CNOS 漏检 / 错实例关联
T-LESS	无纹理、重复几何、对称	local descriptor 多解最明显

指标为 BOP AR，但对比只使用 RGB、无 refinement 的 pose initialization，避免把 MegaPose 完整 refiner 结果混进来。

7.2 主结果

方法	是否 pose-specific training	LM-O	YCB-V	T-LESS
MegaPose coarse	是（跨对象 synthetic）	0.187	0.139	0.197
OSOP	是（跨对象）	0.274	0.296	0.403
ZS6D	否	0.298	0.324	0.210

作者声称：无需 pose fine-tuning 仍能在两类 baseline 上取得有竞争力的 zero-shot initialization。

我的分析：主张得到支持，但 ZS6D 并非全面领先；T-LESS 显示 textureless / symmetry 仍是 foundation patch feature 的明显短板。

7.3 消融与失败条件

消融	现象	说明
CNOS mask → GT mask	AR：LM-O 0.298→0.527；YCB-V 0.324→0.499；T-LESS 0.210→0.460	pose 后端远未触顶，mask 是首要误差源
templates 增加	约 200 后收益明显放缓，300 附近饱和	模板负责进入局部匹配 basin，不需穷举 21k rotations
correspondences 增加	4→8 提升最大，约 24 后趋于饱和	少量可靠对应比大量噪声对应更重要

8. 批判性分析

优点

• 把 foundation descriptor 的“可视化几何性”变成可运行的 metric pose pipeline。
• 任务边界清楚，最终 pose solver 可解释且便于诊断。
• 不用 query depth，也没有每个对象训练过程。

缺点与隐含假设

• segmentation、object identity 与 CAD 均提前给定，系统级 zero-shot 程度受 CNOS 限制。
• 只取一个 global template，初始 retrieval 错误会直接限制局部匹配。
• 对称性只由 BOP metric 在评价时吸收，方法本身没有等价 pose 集合或 symmetry-aware matching。
• 论文没有报告完整 runtime / onboarding storage，也未和后来的 DINOv2 correspondence 方法做统一协议比较。

9. 可改进方向

• 用 top-$k$ templates + geometry-aware hypothesis scoring，避免单检索错误。
• 用 segmentation uncertainty 或 mask proposals 联合 pose score 反向筛选前端。
• 将 DINOv2 / diffusion features 与 CAD normals、surface visibility 联合编码。
• 在 PnP 后加轻量 render-and-compare refinement，并单独报告 initialization 与 refined 结果。
• 显式构造 symmetry-equivalent correspondences 或多峰 rotation hypotheses。

10. 对研究的启发

ZS6D 的关键不是“ViT 很强”，而是把 learned feature 放在最合适的位置：负责难以手工设计的跨域对应，把刚体几何留给 PnP。它适合作为研究 foundation feature 是否真正编码 3D correspondence 的简洁基线。

11. 待解决问题

• 不同 ViT / DINOv2 层、facet 与 patch size 在同一 BOP protocol 下如何变化？
• CNOS 与 ZS6D 两套模板是否可共享，降低 onboarding？
• top-$k$ template 与 correspondence confidence 能否校准成 pose uncertainty？
• 在强对称 T-LESS 上，错误主要来自 mask、view retrieval 还是 local matching？
