论文精读：GraspClutter6D

1. 论文的定位

GraspClutter6D 不是单一 6D pose 算法，而是一套连接“感知标注—抓取候选—真实机器人验证”的数据基础设施。作者认为现有数据常有以下缺口：

• 物体数量或材质覆盖有限；
• scene 较稀疏，遮挡与同类多实例不足；
• RGB-D pose 数据与 grasp annotations 分离；
• 大量 synthetic grasp label 没有在真实 clutter 中验证；
• 相机视角固定，跨传感器和 viewpoint coverage 不足。

因此数据同时面向 instance segmentation、6D object pose estimation、6-DoF grasp detection 与真实抓取训练。

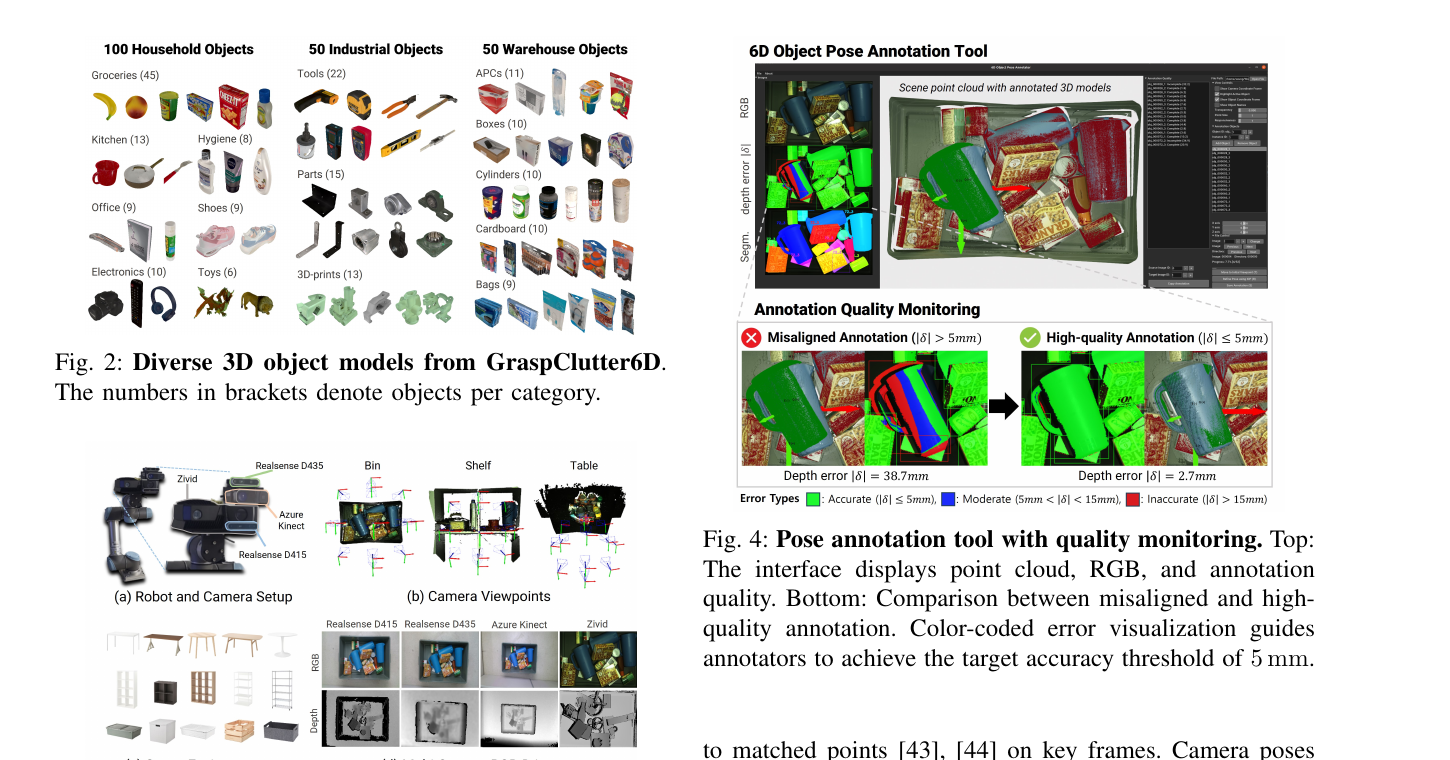

2. 对象、场景与采集硬件

2.1 200 个对象

对象分为 100 household、50 industrial、50 warehouse，包含 groceries、kitchen、hygiene、office、electronics、shoes、toys、tools、parts、3D prints、APC objects、boxes、cylinders、cardboard 与 bags。

其中 108 个对象由 Artec Leo 扫描，92 个来自 YCB、HOPE、GraspNet、DexNet、APC 等已有资源。自扫描模型经专家修补为 watertight mesh；反光 / 透明对象为获取几何而喷涂消光材料，公开的是统一尺度的 mesh。

2.2 四相机刚性平台

UR5 末端安装：

• RealSense D415；
• RealSense D435；
• Azure Kinect；
• Zivid One+ M。

前三者代表常见低成本 RGB-D，Zivid 用于高质量点云融合与标注。相机通过 ChArUco、MC-Calib、PnP-RANSAC 与 bundle adjustment 完成内外参标定。作者还拟合深度 correction：

• D415 mean absolute depth error：10.2 → 5.0 mm；
• D435：15.6 → 7.0 mm；
• Azure Kinect：25.4 → 15.8 mm。

每种 bin / shelf / table 类别选 5 种家具与 5 种背景变化，共 75 种 environment configurations。每个 scene 随机放置 5–20 个对象，从 13 个外围 / 中心 Zivid viewpoint 采集；所有相机合计产生 52K RGB-D images。

3. 6D pose 标注流程

3.1 一次对齐，多视角传播

13 个 Zivid view 先融合为 scene point cloud。标注者在这份高精度点云中对齐所有 object CAD，而不是在 52K 张图上逐帧操作；随后根据 camera extrinsics 将每个 object pose 传播到 D415、D435、Azure Kinect 与 Zivid 图像。

3.2 Coarse-to-fine 与质量热力图

自定义工具同时显示：

• RGB；
• segmentation；
• captured depth 与 rendered CAD depth 的差值；
• object model 与 scene point cloud。

标注者先粗调，再执行 ICP refinement。工具用颜色显示 $|\delta|\le5$ mm、5–15 mm、>15 mm 的像素，目标是每对象平均 residual 低于 5 mm。所有 pose 经过 independent experts 双重检查。

最终得到 735,545 个 annotated object instances，附 6D pose 与 segmentation mask。

3.3 标注精度统计应怎样理解

作者定义

$$\delta=d_r-d_c,$$

其中 $d_r$ 是按标注 pose 渲染的 CAD depth，$d_c$ 是 captured depth。对 opaque objects，Table II 报告：

| Sensor | mean $|\delta|$ | median $|\delta|$ | std | |---|---:|---:|---:| | Zivid | 3.22 mm | 1.55 mm | 11.10 mm | | D415 | 5.71 mm | 3.77 mm | 14.67 mm | | D435 | 7.02 mm | 4.58 mm | 13.82 mm | | Azure Kinect | 13.85 mm | 6.83 mm | 32.59 mm |

这些数字不能完全等同于 pose error。残差同时包含：

• 6D pose misalignment；
• mesh reconstruction error；
• depth quantization / multipath / missing pixels；
• object material引起的 sensor artifact；
• 遮挡边界与 segmentation 误差。

透明 / 强反光对象因 depth artifact 未进入公平质量比较，正是一个需要额外审计的 difficult subset。

4. 抓取标注是怎样生成的

抓取标签分两层：

1. object level：在每个 watertight mesh 上采样平行夹爪 pose，以 force-closure metric 评分，摩擦系数从 1.0 降到 0.1；
2. scene level：用 ground-truth 6D object pose 把 object grasps 变换到 scene，再与 reconstructed scene point cloud 做 collision checking。

论文称每个模型“14.4K grasps per point”的表述容易引起歧义；最终发布量为约 9.3B collision-free 6-DoF grasp poses，平均每图约 178K。

这里必须区分三件事：

• force closure：理想刚体 / 摩擦模型下的静态可夹持性；
• collision-free：候选 gripper pose 不与观测场景发生明显碰撞；
• real success：机器人沿实际 approach trajectory 执行后完成抓取。

93 亿只对应前两项，不等于 93 亿次物理执行，也没有覆盖夹爪 compliance、传感误差、动态碰撞和 approach path。

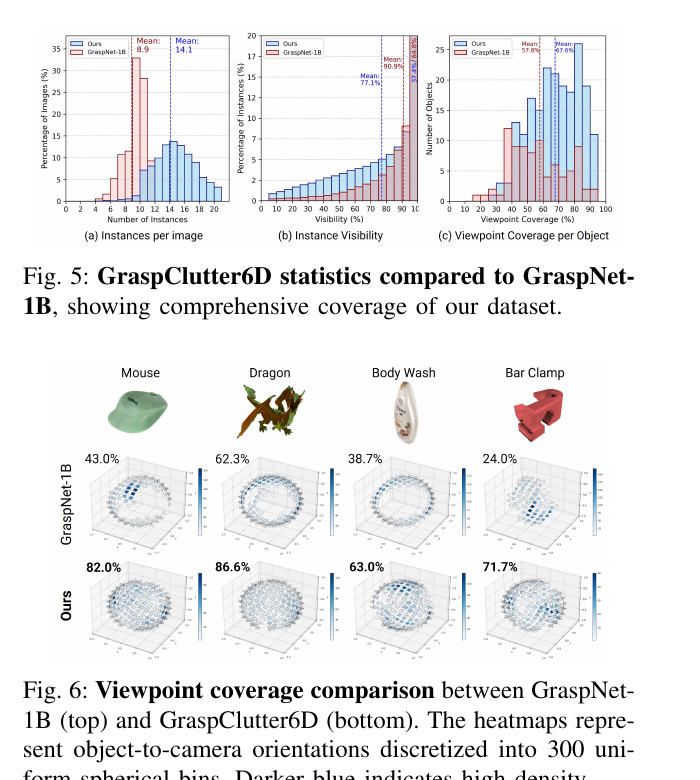

5. 场景统计与覆盖

论文报告：

• 1000 real scenes；
• 200 objects；
• 平均 14.1 object instances / image；
• 平均 visibility 77.1%；
• 62.6% instances 的 visibility $\le0.95$；
• object–camera distance 0.31–1.37 m，均值 0.77 m；
• object diameter 4.5–47.3 cm；
• weight 6–2250 g；
• mean viewpoint coverage 67.6%，对比 GraspNet-1B 为 57.8%。

需要注意，多相机和 13 viewpoint 使同一 physical scene 产生多张图。统计图中的 image count 很大，但场景独立性仍以 1000 scene 为单位。评测 split 应按 scene group，而不是随机 frame。

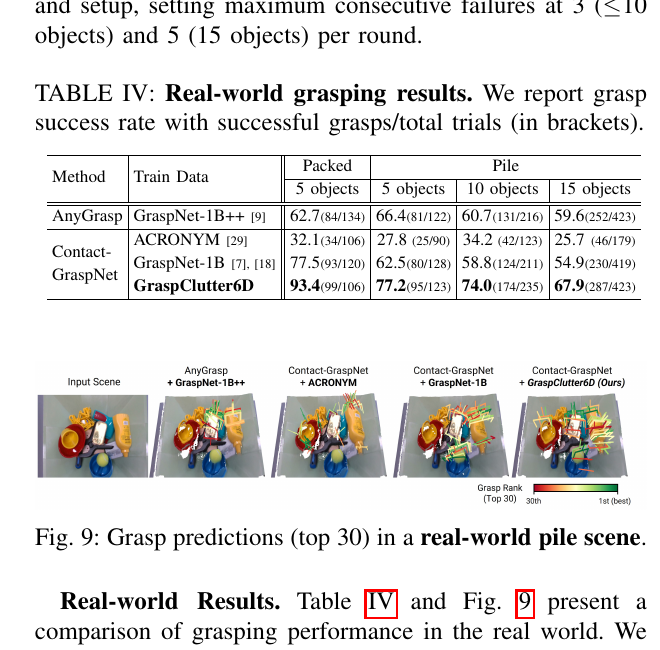

6. 真实机器人抓取结果

作者在 UR5 + Robotiq gripper 上测试 unseen YCB objects，使用 RealSense D435。场景包括：

• packed 5 objects；
• pile 5 / 10 / 15 objects。

每个设置对每个方法执行 20 rounds，并限制连续失败。Contact-GraspNet 在不同训练数据下比较：

方法 / 训练数据	Packed 5	Pile 5	Pile 10	Pile 15
AnyGrasp / GraspNet-1B++	62.7	66.4	60.7	59.6
Contact-GraspNet / ACRONYM	32.1	27.8	34.2	25.7
Contact-GraspNet / GraspNet-1B	77.5	62.5	58.8	54.9
Contact-GraspNet / GraspClutter6D	93.4	77.2	74.0	67.9

因为 backbone / inference algorithm 相同，主要变量是 training data，这比仅在 offline AP 上比较更能说明数据价值。但它仍不是完全因果隔离：数据量、采样密度、标签分布和场景风格同时变化。

论文观察到，即使 grasp pose 本身准确，简单直线 approach trajectory 也可能与周围物体碰撞。未来需要 gripper-aware / reactive motion，而非只改静态 grasp score。

7. 对下游 perception 训练的帮助

在 YCB-Video 上，附加数据量分别为 GraspNet-1B 56K、GraspClutter6D 14K：

Mask2Former segmentation

• YCB-V only：AP 57.4；
• • GraspNet-1B：61.9；
• • GraspClutter6D：66.1。

FFB6D pose

论文 Table VI 的两列标为 ADD-S，但结合正文应理解为标准的 ADD(-S) / ADD-S 组合。数值：

• YCB-V only：63.48 / 81.46；
• • GraspNet-1B：64.24 / 85.09；
• • GraspClutter6D：68.80 / 85.76。

用约四分之一的附加图像获得更大增益，说明 dense clutter 与 object diversity 的信息密度高。但对公平性最好进一步控制 effective object instances、总训练 steps 与 category overlap。

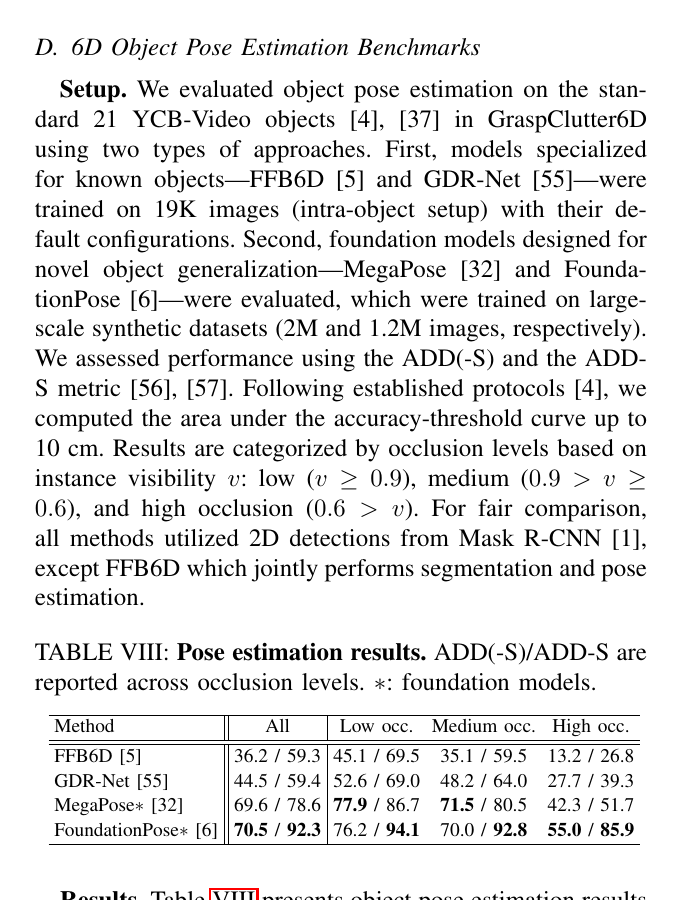

8. 6D object pose benchmark

作者在标准 21 个 YCB-V objects 上比较：

• instance-level：FFB6D、GDR-Net；
• foundation / novel-object：MegaPose、FoundationPose。

指标为 ADD(-S) / ADD-S AUC（阈值到 10 cm），并按 visibility 分低、中、高遮挡。

方法	All	Low occ.	Medium occ.	High occ.
FFB6D	36.2 / 59.3	45.1 / 69.5	35.1 / 59.5	13.2 / 26.8
GDR-Net	44.5 / 59.4	52.6 / 69.0	48.2 / 64.0	27.7 / 39.3
MegaPose	69.6 / 78.6	77.9 / 86.7	71.5 / 80.5	42.3 / 51.7
FoundationPose	70.5 / 92.3	76.2 / 94.1	70.0 / 92.8	55.0 / 85.9

ADD-S 与 ADD(-S) 的大差距说明对称处理显著影响总体结论。高遮挡时 FoundationPose 仍较强，但严格对应误差下降明显；这使数据适合分析 visibility-aware confidence 或 tracking recovery。

9. 6-DoF grasp detection benchmark

四个方法都在 GraspNet-1B 的 100 scenes 上训练，再分别在 GraspNet-1B 和 GraspClutter6D 测试。以 friction coefficient 0.2–1.2 下的 force-closure AP 为指标。所有方法跨到 GraspClutter6D 后显著下降：

• Contact-GraspNet：19.07 → 10.73 AP；
• GraspNet-Baseline：23.43 → 17.95；
• ScaleBalancedGrasp：44.85 → 22.69；
• EconomicGrasp：51.63 → 21.67。

这表明 GraspClutter6D 不是一个被现有 GraspNet 训练“轻易解决”的近域测试集，也强调训练集 domain 与 evaluation clutter 的影响。

10. 主要局限

1. 解析 grasp 数量容易被误读。 93 亿是候选，不是独立真实 trials。
2. pose quality metric 混合误差源。 深度 residual 不能单独识别旋转、平移、mesh 或 sensor error。
3. 透明 / 反光质量统计不完整。 这些困难材质虽在数据中，却从 opaque-only 对比中排除。
4. 多视角相关性。 52K images 不是 52K independent scenes；split 必须 scene-wise。
5. 对象来源重叠。 YCB 等 public objects 与下游 YCB-V benchmark 的关系应在 unseen / transfer 结论中明确。
6. 抓取动力学简化。 force closure 与点云碰撞未建模 approach planning、compliance、slip、闭环视觉 / 触觉反馈。
7. 采集装置受控。 UR5 刚性 rig、标定良好的静态 clutter 与手持 / 移动物体场景仍有距离。

11. 总体判断

GraspClutter6D 的核心贡献不是某个 SOTA 粗体数字，而是建立了一条可以从“CAD 对齐的 pose”走到“场景级 grasp 候选”再走到“真实机器人 success”的证据链。对 6D pose 社区，它特别适合：

• 高遮挡 pose robustness；
• RGB-D foundation pose estimator 的 scene-level failure；
• pose / segmentation data 对下游训练的增益；
• pose uncertainty 与 grasp planning 的联动；
• 多传感器深度偏差和标注质量研究。

使用时若严格控制 scene split、object overlap 与 opaque-only quality caveat，这套数据可以成为连接 pose estimation 与 manipulation 的重要 benchmark。
