物体位姿估计 · 2024 · CVPR · CCF A

HiPose: Hierarchical Binary Surface Encoding and Correspondence Pruning for RGB-D 6DoF Object Pose Estimation

HiPose 预测每个 RGB-D 点的层级二进制表面码，从粗 point-to-surface 对应出发逐 bit 缩小表面，同时按当前 pose 剔除离群点，最后用 Kabsch 求 pose。LM-O ADD(-S) recall 为 89.6，BOP 三数据集 mean score 84.6；pose 0.075 s、含检测 0.16 s，不依赖渲染式 refinement。

Paper Code

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Seen objects

输入模态

RGB object cropdepth-derived point cloudCAD surface model

关键依赖

known target object and CAD modelcamera intrinsics and depthexternal object detectorBOP PBR object-specific supervisionprecomputed hierarchical surface code

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Yongliang Lin, Yongzhi Su, Praveen Nathan, Sandeep Inuganti, Yan Di, Martin Sundermeyer, Fabian Manhardt, Didier Stricker, Jason Rambach, Yu Zhang
作者单位: Zhejiang University / German Research Center for Artificial Intelligence (DFKI) / RPTU Kaiserslautern-Landau / Technical University of Munich / Google
会议 / 期刊: 会议 · CVPR · CCF A
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Seen objects
数据集: LM-O YCB-Video T-LESS BOP PBR
评估指标: ADD ADD-S BOP AR ADD(S) / ADD(-S)
方法标签: 实例级位姿估计 rgb-d cad-based dense-correspondence binary-surface-encoding point-to-surface hierarchical-pruning kabsch render-free ransac-free real-time synthetic-training 绝对位姿估计
关键依赖: known target object and CAD modelcamera intrinsics and depthexternal object detectorBOP PBR object-specific supervisionprecomputed hierarchical surface code

Reading Notes

粗读 / 精读

已生成 src/paper-notes/hipose-cvpr2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：HiPose

1. 基本信息

标题：HiPose: Hierarchical Binary Surface Encoding and Correspondence Pruning for RGB-D 6DoF Object Pose Estimation
作者：Yongliang Lin, Yongzhi Su, Praveen Nathan, Sandeep Inuganti, Yan Di, Martin Sundermeyer, Fabian Manhardt, Didier Stricker, Jason Rambach, Yu Zhang
机构：Zhejiang University；DFKI；RPTU Kaiserslautern-Landau；Technical University of Munich；Google
年份 / 会议：2024 / CVPR
论文：CVF 正式页面 · 正式 PDF · 代码
阅读模式：粗读

2. 一句话定位

HiPose 不把网络预测的二进制表面码一次性量化成 3D 点，而是先得到较可靠的粗表面、估计 pose，再逐 bit 缩小表面并按几何距离剔除离群对应，最后用 Kabsch 得到无需 RANSAC 与渲染 refinement 的 RGB-D pose。

3. 图表导读

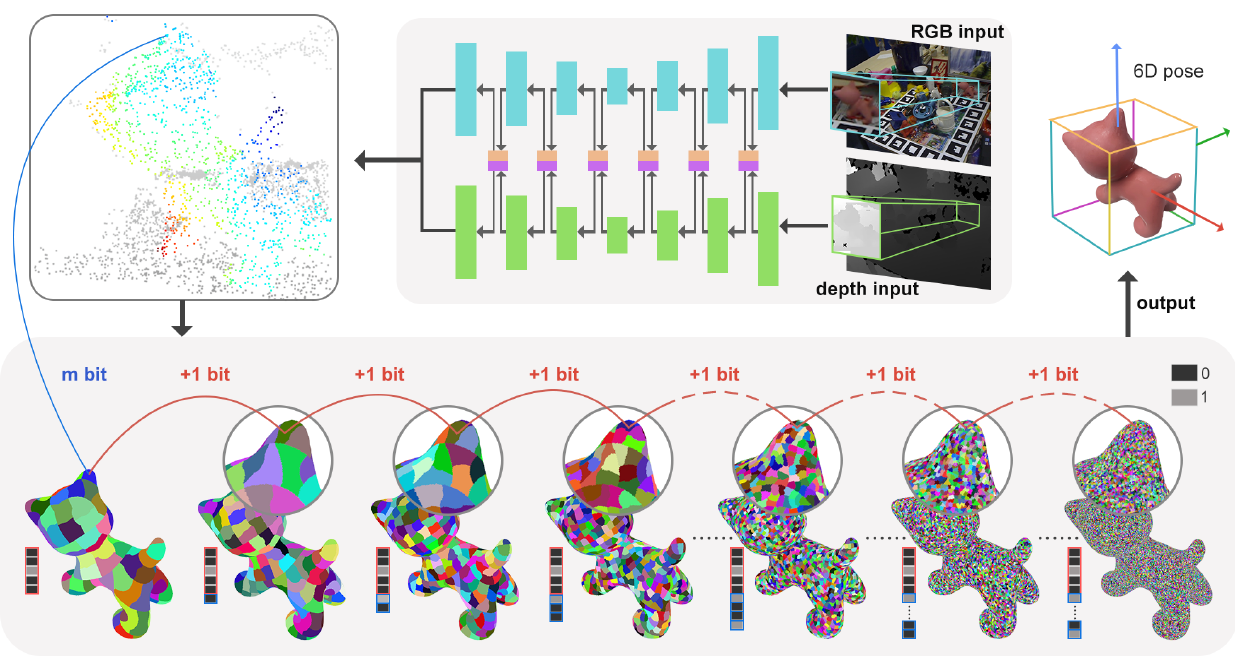

HiPose 层级表面编码与逐层对应细化 — 原论文 Figure 2：网络对 RGB-D point patches 输出 $m+n$ bit surface code；前 $m$ bit 选粗区域，后续每一 bit 将对应表面继续二分，pose 与离群点集合随迭代同步更新。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

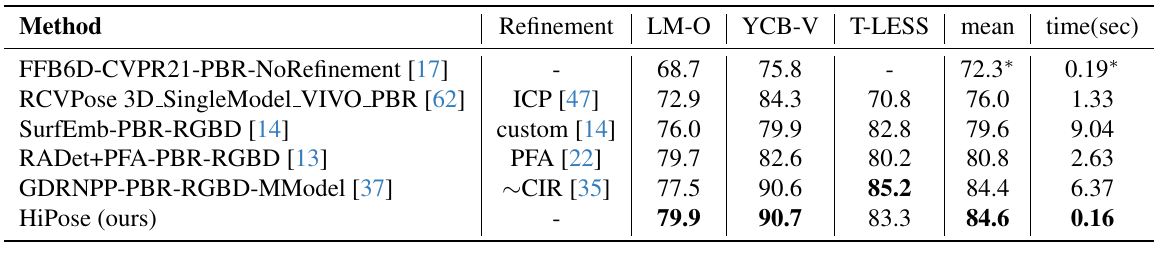

HiPose BOP score 与运行时间比较 — 原论文 Table 5：只用 PBR 训练时，HiPose 在 LM-O / YCB-V / T-LESS 的 BOP score 为 79.9 / 90.7 / 83.3，mean 84.6；完整检测加 pose 为 0.16 s，不需要额外 refinement。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

4. 问题设定

输入：已检测对象的 RGB crop、对应 depth point cloud、相机内参和已知 CAD。
输出：对象在相机坐标系中的绝对 6DoF pose。
对象设定：实例级已知对象；每个 benchmark 对象有 PBR 训练监督，并不是对任意新 CAD 零样本泛化。
评测：LM-O、YCB-V、T-LESS；ADD(-S)、ADD-S AUC、BOP score 与 runtime。

5. 方法概览

先以 balanced k-means 递归划分 CAD 表面，为每个顶点生成层级 binary code。
以 FFB6D 风格的 full-flow bidirectional fusion network 融合 RGB 与点云，为可见点预测 mask、binary bits 与每一 bit 的正确概率。
可靠的前 $m$ bit 将点对应到较粗的 CAD 子表面，以子表面中心形成 3D–3D 对应并用 Kabsch 求初始 pose。
后续每个 bit 把表面二分；当前 pose 下点到变换后表面的距离用于识别 outlier。
最终 point-to-surface 收敛为 point-to-point，对未被剔除的对应再做一次 Kabsch。

6. 实验速览

LM-O ADD(-S) recall：89.6，DFTr 为 77.7，ZebraPose 为 76.9。
YCB-V：AUC ADD-S 97.6、AUC ADD(-S) 95.5。
BOP PBR-only：LM-O 79.9、YCB-V 90.7、T-LESS 83.3，mean 84.6。
pose 本身平均 0.075 s；YOLOX detection 0.081 s；完整 0.16 s。
无 pruning 的 Kabsch 为 86.65，RANSAC+Kabsch 89.12，层级 pruning 89.62。
pruning 过程中 inlier precision 从 66.1% 逐步升至 76.1%。
直接从第 16 bit 开始相当于取消层级过程，性能明显下降；第 9–11 bit 起步较稳定。

7. 快速判断

亮点：把 representation hierarchy、pose solver 与 outlier rejection 设计成同一递进过程；速度优势来自不渲染、不采样大量 RANSAC hypothesis。
主要限制：需要已知 CAD、深度和 object-specific PBR training；binary surface code 的质量与对象网格划分直接相关。
读表提醒：论文报告的 0.075 s 是 pose，0.16 s 才包含检测；不同表中的 ADD(-S)、AUC 与 BOP score 不可互换。
适合读者：RGB-D instance pose、dense 3D–3D correspondence、binary surface code、实时工业 pose。

已生成 src/paper-notes/hipose-cvpr2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：HiPose

1. 核心判断

HiPose 把 dense correspondence 中通常彼此独立的三件事——表面表示、pose estimation、outlier rejection——合并为一个 coarse-to-fine 几何过程。

传统 binary surface code 会把网络输出一次阈值化为某个 CAD vertex，再交给 PnP / RANSAC。问题是：

后面的 bit 对应更细表面，更难预测；
一次硬量化丢掉每一 bit 的置信度；
错误的细 bit 会直接把 correspondence 推到远处；
RANSAC 与 render refinement 增加时延和随机性。

HiPose 只先相信较粗的 bits，把点对应到 surface region 而非单点；初始 pose 建立后，逐 bit 缩小区域，并在每轮以点到变换后表面的距离去掉 outlier。最终 LM-O ADD(-S) recall 为 89.6，完整 BOP mean score 84.6，且 pose 本身只需 0.075 s。它的主要贡献是 solver-aware decoding，不是一个新的 RGB-D backbone。

2. 任务、输入和监督边界

输入：

外部 detector 给出的 object ROI；
RGB crop；
ROI depth 反投影并采样得到的点云；
camera intrinsics；
已知目标 CAD 与其 hierarchical binary surface code。

输出是对象在相机坐标系中的 absolute $R,t$ 。

HiPose 是 seen-object / instance-level 方法。论文只用 BOP PBR synthetic images 训练，但这些训练图仍针对 LM-O、YCB-V、T-LESS 的已知 CAD。这里的“only synthetic data”描述 sim-to-real 数据来源，不表示模型可零样本处理任意新 CAD。

3. 层级表面编码

给定含 $L$ 个 vertices 的 CAD surface，作者递归使用 balanced k-means 二分表面。每个 vertex 获得长度为 $d$ 的 binary code：

c_i=(c_i^1,\ldots,c_i^d), \qquad c_i^j\in\{0,1\}.

前几个 bit 表示大区域，后几个 bit 逐渐收缩到局部小面，最终可定位单个 vertex。相邻 prefix 表示嵌套区域，因此“预测对了一部分 bits”并非完全无效，而是提供一个 coarse point-to-surface correspondence。

HiPose hierarchical binary surface decoding — 原论文 Figure 2。蓝线以可信 prefix 选择初始粗表面；红线逐 bit 二分，随着对应变细，pose 与 outlier 集合也被同步更新。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

网络以 FFB6D full-flow bidirectional fusion 为基础，RGB 与 point cloud 两个 branch 交换特征。对每个采样点，单一 output head 预测：

visible mask；
长度 $d=m+n$ 的 binary code；
每一 bit 的连续 logit。

mask 与 code 都用 L1 loss，权重 $\alpha=3$ 。网络训练 380k iterations、batch 32，image backbone 使用 ConvNeXt。

4. 从 bit confidence 到初始表面

传统做法将预测 $\hat c\in[0,1]^d$ 按 0.5 二值化。HiPose额外定义 bit correctness probability：

p_c=\mathbf 1-|\overline{\hat c}-\hat c|,

其中 $\overline{\hat c}$ 是量化 bit。越接近 0 或 1，置信越高；越接近 0.5，越不可信。

对每个点，最后一个超过 trust threshold 的 bit 决定其初始 surface prefix。全局 $m_{\text{default}}$ 限制初始表面不能过粗，避免几何约束弱、Kabsch 初值不稳定。论文默认从第 10 bit 附近开始，在精度与计算量间折中。

粗 surface $S_m$ 的 centroid $g_m$ 与观测 3D 点 $P$ 构成 point-to-surface correspondence；所有 correspondence 由 Kabsch 得到初始 $(\hat R_0,\hat t_0)$ 。

5. 层级 pruning 与确定性 pose solver

在第 $it$ 轮，点 $P_k$ 与其 candidate surface $S_{m+it}$ 的距离为：

l_k=\min_{v_i\in S_{m+it}}\|\hat R_{it}v_i+\hat t_{it}-P_k\|.

作者以全体距离中位数区分 inlier / outlier；保留 inliers 后，用新一层更细 surface centroid 再做 Kabsch。迭代 $n$ 次后，surface 收缩到单点，对从未被判为 outlier 的 point-to-point correspondences 做最后一次 Kabsch。

这一机制的特征：

不采样随机 minimal sets，因此 RANSAC-free；
每次只有表面划分和小规模 SVD，因此 render-free；
早期 coarse surface 对 bit error 容忍高；
当前 pose 反过来提供 outlier criterion，prediction 与 solver 构成闭环。

6. pruning 是否真的有效

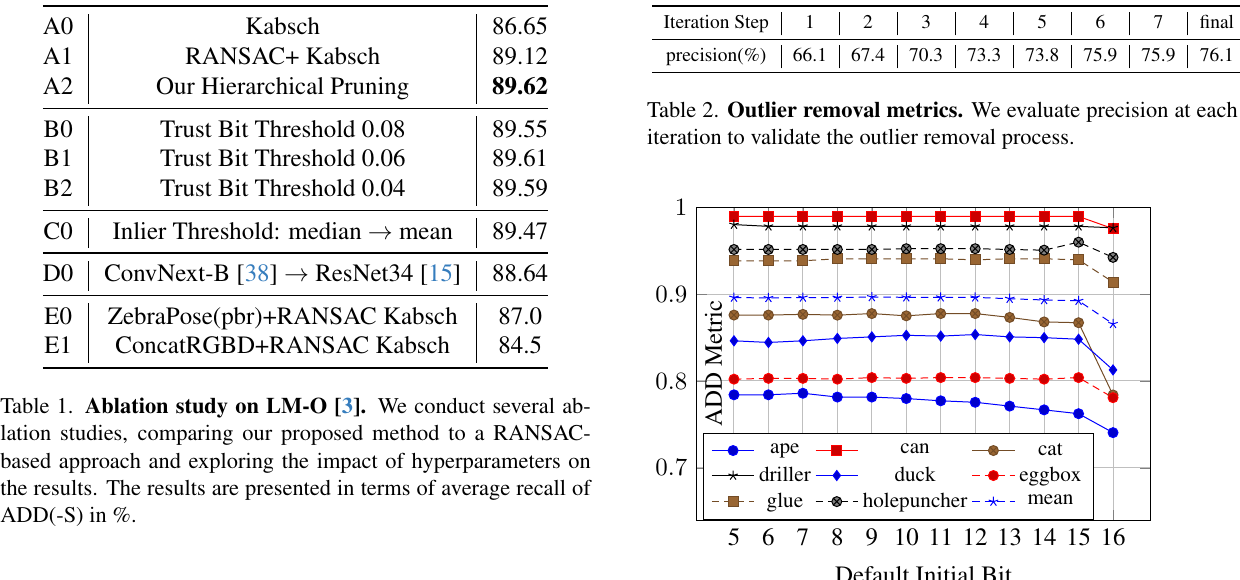

HiPose hierarchical pruning ablation and inlier precision — 原论文 Table 1–2 与 Figure 4：hierarchical pruning 的 LM-O recall 为 89.62，高于直接 Kabsch 的 86.65 和调参后的 RANSAC+Kabsch 89.12；逐轮 inlier precision 从 66.1% 升到 76.1%。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

LM-O 消融：

版本	ADD(-S) recall
直接 Kabsch	86.65
RANSAC + Kabsch	89.12
Hierarchical pruning	89.62
inlier threshold median→mean	89.47
ConvNeXt-B→ResNet34	88.64
ZebraPose RGB→3D + RANSAC	87.0
naive RGB-D concat + RANSAC	84.5

提升不是巨大，但证据链完整：

direct Kabsch→pruning +2.97，说明网络 correspondence 仍有不可忽略 outliers；
RANSAC→pruning +0.50，说明确定性层级结构至少不逊于调参后的随机采样；
inlier precision 66.1→76.1，证明被移除的确更多是低质量对应；
naive RGB-D concat 84.5，表明直接学习 3D–3D correspondence 与 full-flow fusion 有价值。

Figure 4 显示从第 5–11 bit 起步相对稳定；第 12 bit 后开始下降，直接第 16 bit 最差。换言之，网络不能把最细 surface bit 当作完全可靠 label，层级 decoding 确有必要。

7. 主结果

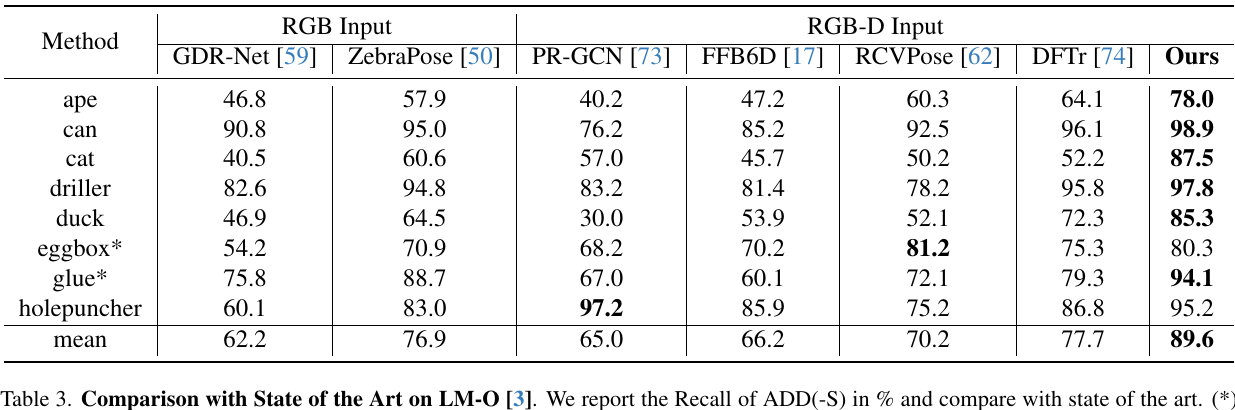

HiPose LM-O ADD-S recall comparison — 原论文 Table 3：HiPose 在 LM-O 的 mean ADD(-S) recall 为 89.6；相对 DFTr 77.7 提升 11.9 points。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

LM-O per-object mean：

HiPose 89.6；
DFTr 77.7；
ZebraPose 76.9；
RCVPose 70.2；
FFB6D 66.2。

HiPose 在 ape / cat / duck 等对象提升明显，但 eggbox 为 80.3，略低于 RCVPose 81.2；holepuncher 95.2 也低于 PR-GCN 97.2。mean SOTA 不代表每类最优。

YCB-V：

AUC ADD-S：97.6；
AUC ADD(-S)：95.5；
DFTr 为 96.7 / 94.4。

增益小于 LM-O，因为 YCB-V 指标已接近饱和。

8. BOP score、速度和“实时”含义

HiPose BOP score and end-to-end runtime — 原论文 Table 5：HiPose 的 mean BOP score 84.6，完整时间 0.16 s；GDRNPP + refinement 为 84.4 / 6.37 s。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

PBR-only BOP score：

方法	LM-O	YCB-V	T-LESS	Mean	时间
GDRNPP + refinement	77.5	90.6	85.2	84.4	6.37 s
HiPose	79.9	90.7	83.3	84.6	0.16 s

运行时间拆分：

pose estimation：0.075 s / image；
YOLOX detection：0.081 s；
合计约 0.156 s，表中四舍五入为 0.16 s。

论文称 real-time critical applications，更准确的理解是约 6.4 FPS 的完整单对象 pipeline；它显著快于多秒 refinement，但未达到 30 FPS。

9. 与相邻方法的关系

对 ZebraPose：沿用了 hierarchical binary surface representation，但把 2D–3D PnP 改成 RGB-D 3D–3D Kabsch，并把 bit confidence 用于逐层 decoding。
对 FFB6D：借用 full-flow fusion backbone，但 HiPose 的提升重点来自 output representation 与 solver，不只是 backbone。
对 MatchU：MatchU 的 descriptors 跨对象共享、面向 unseen CAD；HiPose 的 surface code 对目标 CAD / 训练对象固定。
对 render-and-compare：HiPose 用 depth 几何直接求精确 pose，避免迭代 render refinement；代价是 depth 成为硬依赖。

10. 局限与复现检查

需要对象级 CAD 和 BOP PBR training，新增对象仍要生成 supervision 并训练；
外部 detector 的 object identity 必须已知；
depth holes、反光 / 透明表面会直接损伤 3D–3D correspondence；
balanced k-means 的 surface hierarchy 与 mesh sampling 需要一致；
object symmetry 主要由 ADD(-S) / BOP metric 处理，binary codes 本身并不自动构造 symmetry equivalence class；
Kabsch 只在 correspondence 质量足够时稳定，粗起始 bit 与 trust threshold 仍是超参数；
复现应分别核对 pose 0.075 s 与 detection 0.081 s，不能把二者混报；
比较 BOP 表时必须统一 detector、PBR-only 训练和 refinement 定义。

11. 最终评价

HiPose 的价值在于展示了一个很“几何”的设计原则：网络输出不必立刻被压成最细、最脆弱的 correspondence；可以把表示中的层级置信度显式交给 pose solver，让粗 pose 帮助细 correspondence 清洗。

89.62 对 89.12 的 pruning / RANSAC 差距不大，但确定性、低时延、无需 refinement 的工程收益明显；84.6 mean BOP score 与 0.16 s 完整时间也验证了这条路线。它不是通用新物体方法，却是已知 CAD、可靠 RGB-D、强调稳定吞吐场景中的高质量实例级 baseline。
