物体位姿估计 · 2024 · CVPR · CCF A

HouseCat6D - A Large-Scale Multi-Modal Category Level 6D Object Perception Dataset with Household Objects in Realistic Scenarios

HouseCat6D 发布 194 个对象、10 类、41 个真实场景、23.5k 帧和约 160k pose，另有约 10M 抓取标注；外部红外跟踪、标定与 bundle adjustment 将点级标注误差控制在 1.35–1.73 mm。VI-Net 的总体 3D25/50 为 80.7/56.4，透明玻璃强而 box/remote 仍难。

Paper Project

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

synchronized RGBactive-stereo depthfour-angle polarimetric RGBobject meshesparallel-jaw grasp labels

关键依赖

known 10-category vocabulary for benchmark modelsobject detection or segmentation for evaluated pose baselinesvalid depth for RGB-D baselinesinstance-disjoint train / validation / test protocol

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: HyunJun Jung, Shun-Cheng Wu, Patrick Ruhkamp, Guangyao Zhai, Hannah Schieber, Giulia Rizzoli, Pengyuan Wang, Hongcheng Zhao, Lorenzo Garattoni, Sven Meier, Daniel Roth, Nassir Navab, Benjamin Busam
作者单位: Technical University of Munich / Munich Center for Machine Learning / FAU Erlangen-Nürnberg / University of Padova / Toyota Motor Europe / 3dwe.ai
会议 / 期刊: 会议 · CVPR · CCF A
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: HouseCat6D
评估指标: 3D IoU Rotation Error Translation Error
方法标签: 类别级位姿估计 dataset benchmark rgb-d polarization transparent-object reflective-object category-level unseen-instance grasp-pose external-tracking bundle-adjustment multi-view 绝对位姿估计
关键依赖: known 10-category vocabulary for benchmark modelsobject detection or segmentation for evaluated pose baselinesvalid depth for RGB-D baselinesinstance-disjoint train / validation / test protocol

Reading Notes

粗读 / 精读

已生成 src/paper-notes/housecat6d-cvpr2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：HouseCat6D

1. 基本信息

标题：HouseCat6D - A Large-Scale Multi-Modal Category Level 6D Object Perception Dataset with Household Objects in Realistic Scenarios
作者：HyunJun Jung, Shun-Cheng Wu, Patrick Ruhkamp, Guangyao Zhai, Hannah Schieber, Giulia Rizzoli, Pengyuan Wang, Hongcheng Zhao, Lorenzo Garattoni, Sven Meier, Daniel Roth, Nassir Navab, Benjamin Busam
机构：Technical University of Munich；MCML；FAU Erlangen-Nürnberg；University of Padova；Toyota Motor Europe；3dwe.ai
年份 / 会议：2024 / CVPR Highlight
论文：CVF 正式页面 · 正式 PDF · 项目与数据
阅读模式：粗读

2. 一句话定位

HouseCat6D 不是新 pose 网络，而是一套面向真实家庭场景的类别级 RGBD+偏振数据与高精度标注系统：194 个对象、10 类、41 个大场景、约 160k pose 和 10M 抓取标注，重点补齐困难材质、遮挡、下半球视角与真实操作评测。

3. 图表导读

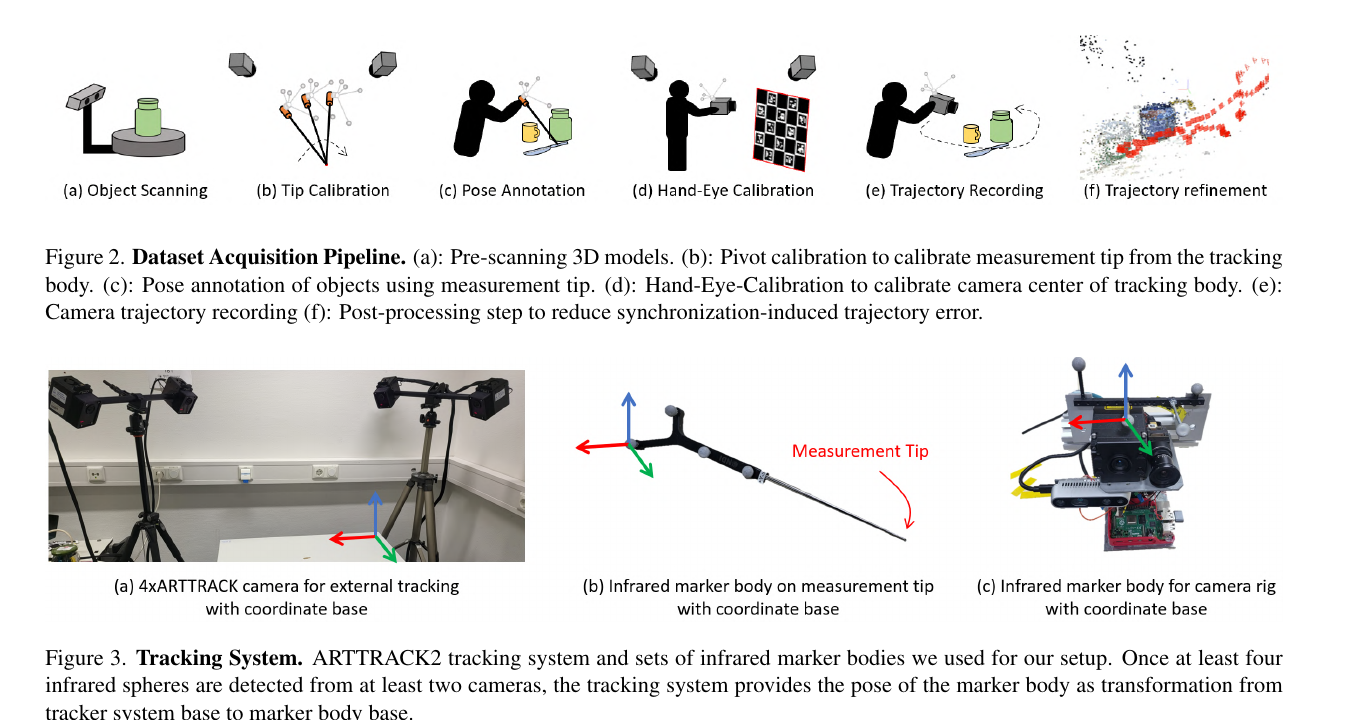

HouseCat6D 数据采集、标定和轨迹记录管线 — 原论文 Figure 2–3：先扫描对象模型并标定测量针，再标注对象、完成手眼标定并用外部 ARTTRACK 红外系统记录自由移动相机轨迹。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

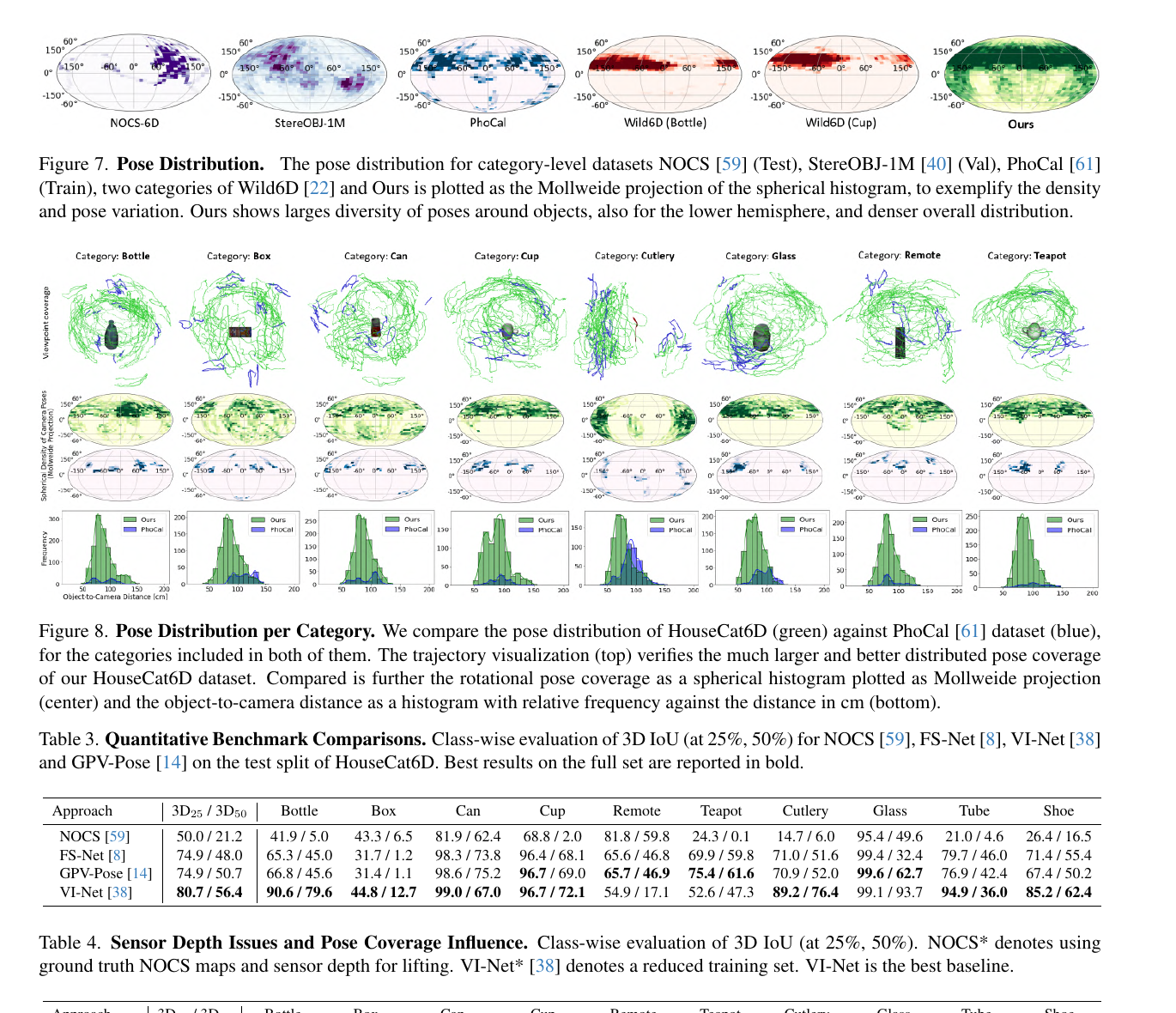

HouseCat6D 视角分布与类别级位姿基准 — 原论文 Figure 7–8 与 Table 3：HouseCat6D 对对象下半球与环绕视角的覆盖明显更密；VI-Net 总体 3D25 / 3D50 为 80.7 / 56.4，但 box、remote 等类别仍显示显著难度。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

4. 数据构成

194 个真实对象，10 类：bottle、box、can、cup、cutlery、glass、remote、shoe、teapot、tube。
41 个真实室内大场景：34 train、2 validation、5 test。
帧数约 23.5k：20k train、1.4k validation、3k test。
约 160k 个对象 pose；测试场景每个含 10 个训练未见对象。
同步 RGB、主动双目 depth、四个偏振角的 RGB+P。
16 个场景带平行夹爪标注，总量约 10M；分为 14 train、1 validation、1 test。
含透明 / 半透明 glass、强反射 cutlery、无纹理对象、真实遮挡和复杂背景。

5. 标注管线

每个对象先以结构光扫描仪获得高质量 mesh；困难材质可使用可消散扫描喷雾。
外部四相机红外 tracking system 跟踪测量针与手持相机 rig，不在图像中放 checkerboard。
通过 pivot calibration、对象表面 3D 点测量与 ICP 得到对象在 tracker frame 下的 pose。
以多位置观测改进 hand–eye calibration；作者报告平移 / 旋转 RMSE 约 0.27 mm / 0.42°。
硬件触发同步 RGB、depth、polarization；再估计 tracker 与 camera 的时间偏移。
由于自由移动仍会产生同步与 motion-induced offset，作者使用选定固定帧和 COLMAP sparse bundle adjustment 做后处理。
最终点级标注误差估计为 1.35–1.73 mm，优于 checkerboard / 普通 RGB-D 方案，但仍低于机器人直接采集的 PhoCaL 0.80 mm。

6. 基准速览

类别级 pose 使用 NOCS、FS-Net、GPV-Pose、VI-Net。
全集 3D25 / 3D50：
- NOCS：50.0 / 21.2；
- FS-Net：74.9 / 48.0；
- GPV-Pose：74.9 / 50.7；
- VI-Net：80.7 / 56.4。
VI-Net 的类别差异很大：glass 99.1 / 93.7，bottle 90.6 / 79.6，但 box 44.8 / 12.7、remote 54.9 / 17.1。
使用真值 NOCS map、但仍以传感器 depth 反投影时，总体可到 96.7 / 93.6；这证明前端坐标预测是主要误差源，同时 glass / tube 的深度噪声仍明显。
把 VI-Net 训练集缩到类似 PhoCaL 的有限视角覆盖，整体从 80.7 / 56.4 降为 68.4 / 31.3，直接量化了大视角覆盖的价值。
抓取实验以 KGN 为基线；真实 Franka 每对象 15 次，部分 transparent glass 在 refinement 后达到 73.3% success，但 remote 从 53.3% 降到 33.3%，并非所有类别都受益。

7. 快速判断

亮点：数据规模、视角密度、真实材质、标注精度和抓取标签同时成立；标注系统工程细节完整；公开 benchmark 能暴露类别级方法在复杂场景的短板。
限制：类别仍只有 10 类；RGB-D 方法会受主动双目深度缺失影响；polarization 在主 pose 表中尚未被系统利用；抓取真实实验次数较少。
阅读提醒：这是数据 / benchmark 论文，VI-Net 80.7 / 56.4 不应被误写为“HouseCat6D 方法”的性能；它是作者在新数据上的强 baseline。
适合读者：类别级 pose 数据构建、透明反光感知、多模态 RGBD+P、精确外参标定、抓取 pose 与真实机器人评测。

已生成 src/paper-notes/housecat6d-cvpr2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：HouseCat6D

1. 核心判断

HouseCat6D 的主要价值不只是“更多数据”，而是同时改善了类别级 6D pose 数据的四个薄弱环节：

观测分布：自由移动相机覆盖对象周围和下半球，不再只看桌面上方；
材质：glass、cutlery 等透明 / 强反光对象进入正式类别；
标注质量：外部红外跟踪、测量针、手眼标定、时间同步和 bundle adjustment 把点级误差控制到 1.35–1.73 mm；
下游任务：同一场景同时提供 dense parallel-jaw grasp labels。

基准也揭示了两个重要事实：首先，VI-Net 在新数据上的总体 3D50 只有 56.4，类别级真实场景远未饱和；其次，即使给 NOCS 真值坐标，传感器 depth 仍会在 glass / tube 上造成 lifting error。数据把“网络表征误差”和“传感器几何误差”同时暴露出来。

2. 数据规模与 split

项目	数量 / 设置
对象	194
类别	10
场景	41
总帧数	约 23.5k
对象 pose	约 160k
抓取 pose	约 10M
Pose split	34 train / 2 val / 5 test scenes
帧 split	20k train / 1.4k val / 3k test
对象 split	124 train / 20 val / 50 test
Grasp split	14 train / 1 val / 1 test scenes

10 类是 bottle、box、can、cup、cutlery、glass、remote、shoe、teapot、tube。测试场景中的对象实例不出现在训练中，因此主任务是 known category、unseen instance。

每帧可包含：

RGB；
active-stereo depth；
四个偏振角的 RGBP；
camera trajectory；
object masks、6D pose 与 CAD mesh；
部分序列的可行 / 不可行 grasp pose。

“RGBD+P”不是把 depth 与 polarization 合成一个网络输入的缩写，而是数据层面同时提供普通 RGB、深度与偏振图像。论文主 pose baseline 仍以 RGB-D 为主，没有证明 polarization 已显著改善 6D pose。

3. 采集硬件与坐标链

HouseCat6D acquisition calibration and tracking system — 原论文 Figure 2–3。数据采集从 mesh scanning、测量针标定、对象 pose annotation、hand–eye calibration、轨迹记录到后处理；外部 ARTTRACK 系统跟踪测量针和手持相机 rig。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

核心坐标系包括：

tracker system base $TB$ ；
infrared marker body $MB$ ；
camera center $CB$ ；
checkerboard base $BB$ ；
object / measurement-tip coordinates。

与把 checkerboard 放在每幅图里的传统流程不同，HouseCat6D 由外部四相机红外系统提供 marker pose。只要至少两台红外相机看到 marker body 上的四个球，即可输出其相对 tracker base 的变换。

硬件层面：

普通 / 偏振 RGB 与 active-stereo depth 使用专门传感器；
硬件 trigger 尽可能同步各相机；
对象由结构光扫描仪预扫描；
glass / reflective surface 可用自消散喷雾辅助扫描；
相机 rig 可手持自由移动，扩大 workspace 和 viewpoint coverage。

4. 从测量针到对象 pose

4.1 Pivot calibration

测量针的物理尖端并不等于 marker body 原点。作者固定尖端、转动 marker body，通过多个观测最小化固定点位置方差，得到 tip offset。最终使用 18 个姿态，尖端位置方差约 0.040 mm。

4.2 对象 pose annotation

标注者用测量针在对象表面采集 3D points，以这些点和 mesh 对齐：

选择一组表面对应，给出初始变换；
用 ICP refinement；
覆盖多个表面，避免单侧 / 共面点退化。

作者模拟 pivot 与 tracking 误差，估计该步骤的平均 RMSE 约 0.32 mm / 0.43°。

4.3 Hand–eye calibration

作者没有只用一幅 checkerboard detection 的闭式解，而是从多个位置采集 camera 与 tracking-body trajectories，通过 Horn alignment 得到稳定 offset。报告 RMSE：

translation：0.27 mm；
rotation：0.42°。

4.4 时间同步与轨迹后处理

即使硬件触发，红外 tracker 与 camera 的频率和时间戳仍不同。作者以 ICP 对齐轨迹估计 offset，模拟误差约 0.03 s。快速相机运动时，这仍可形成明显 pose offset。

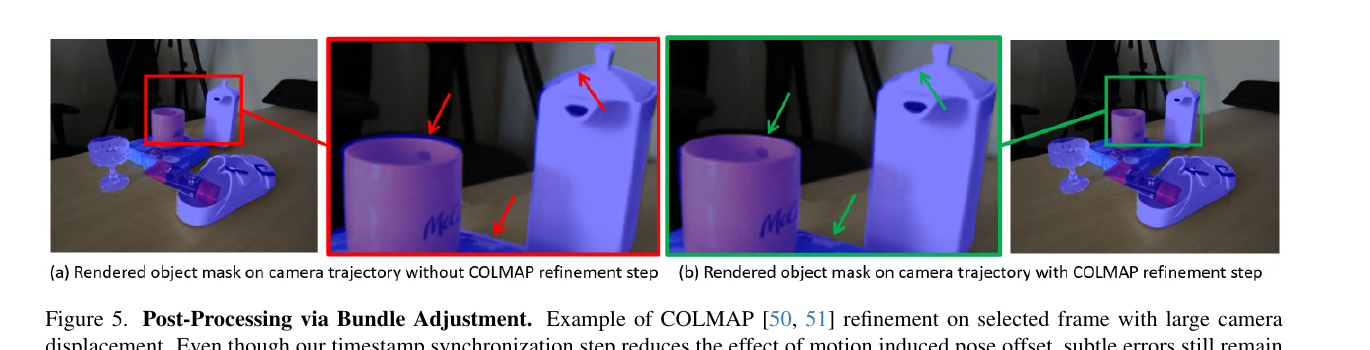

HouseCat6D COLMAP bundle adjustment before and after comparison — 原论文 Figure 5。左侧初始轨迹投影在快速运动处出现 mask offset；右侧以选定固定帧和 COLMAP refinement 后，对象投影与 RGB 边界更一致。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

后处理不是从零做 SfM：

已有 tracking trajectory 作为初始化；
人工选择 render-mask 与 RGB 最一致的固定帧；
固定帧不参与后续自由漂移；
COLMAP feature matching、structure reconstruction 与 bundle adjustment 主要修正运动诱发 offset。

这种流程提高精度，但也引入人工选择 fixed frames 的成本。复现数据采集时不能只照搬网络代码而忽略标注工程。

5. 标注精度应怎样理解

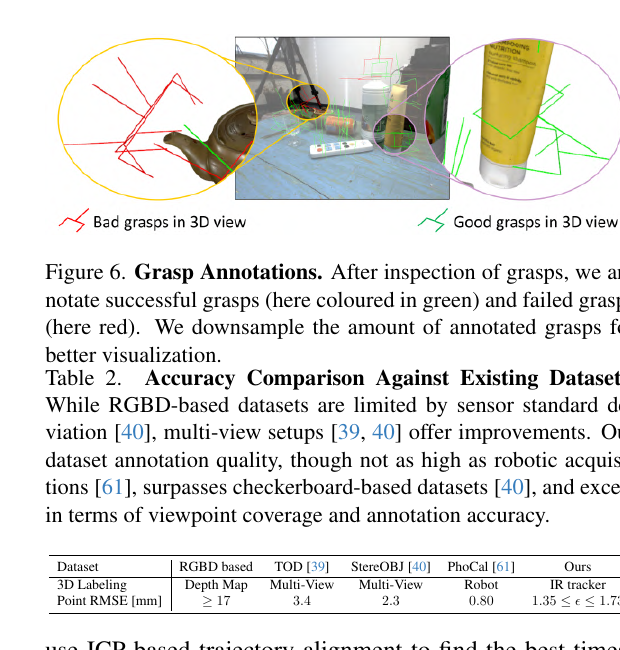

HouseCat6D grasp annotations and pose annotation accuracy table — 原论文 Figure 6 与 Table 2。抓取候选由 antipodal sampling 和 Isaac Gym 检验后分为成功 / 失败；点级 pose annotation RMSE 估计为 1.35–1.73 mm。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

Table 2 比较的是“对象模型点在综合系统误差下的 point RMSE”，不是单一传感器标称精度：

数据 / 方案	标注方式	Point RMSE
普通 RGB-D lifting	depth map	≥17 mm
TOD	multi-view	3.4 mm
StereoOBJ	multi-view	2.3 mm
PhoCaL	robot	0.80 mm
HouseCat6D	IR tracker	1.35–1.73 mm

1.35 和 1.73 是考虑不同系统误差组合的上下界；SfM 后处理的实际收益无法被完整量化，所以不应把该范围当成每个像素的直接测量误差。

它比 robot-arm ground truth 略差，但用手持 rig 换来了：

更大工作空间；
更丰富背景；
更均匀的 camera pose；
不在图像中保留 checkerboard。

6. Viewpoint coverage

HouseCat6D pose coverage and category-level benchmark table — 原论文 Figure 7–8 与 Table 3。Mollweide histogram 展示 HouseCat6D 对下半球和环绕视角的覆盖；下方为四种类别级 pose baseline 的 3D IoU。来源：CVPR 2024 正式论文；图表版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

相较 NOCS、StereoOBJ-1M、PhoCaL 与 Wild6D，HouseCat6D 的 camera orientation 分布：

不只集中于上半球；
每类对象都有多方向轨迹；
object-to-camera distance 更宽；
真实场景内同时出现遮挡与近距离对象。

作者将 VI-Net 训练数据裁成类似 PhoCaL 的有限 coverage，得到：

训练 coverage	3D25	3D50
HouseCat6D full	80.7	56.4
reduced VI-Net*	68.4	31.3

3D50 下降 25.1 points，说明 pose coverage 不是数据集“看起来多样”的定性卖点，而是可量化的泛化变量。

7. 类别级 pose benchmark

总体：

方法	3D25	3D50
NOCS	50.0	21.2
FS-Net	74.9	48.0
GPV-Pose	74.9	50.7
VI-Net	80.7	56.4

VI-Net 分类别 3D25 / 3D50：

bottle：90.6 / 79.6；
box：44.8 / 12.7；
can：99.0 / 67.0；
cup：96.7 / 72.1；
remote：54.9 / 17.1；
teapot：52.6 / 47.3；
cutlery：89.2 / 76.4；
glass：99.1 / 93.7；
tube：94.9 / 36.0；
shoe：85.2 / 62.4。

glass 的 3D IoU 很高不代表 rotation 一定精确；3D IoU 对近似轴对称 / 尺寸和中心可能更宽容。box / remote 的低分则与类内外观、薄结构、遮挡和 NOCS canonicalization 共同相关。

8. Depth error 消融

作者以真值 NOCS map 替代网络预测、仍使用 sensor depth lifting：

总体 3D25 / 3D50 达 96.7 / 93.6；
说明大部分普通类别错误来自 2D NOCS prediction；
glass 的该设置为 80.0 / 68.0，显著低于 VI-Net 99.1 / 93.7；
tube 的严格性能也受 depth 影响。

这看似反直觉：真值 canonical coordinates + sensor depth 竟可能不如 learned 3D pipeline。原因是 transparent / reflective surface 的 depth points 并不对应真实表面，完美 2D coordinate 不能修正错误三维测量；VI-Net 等模型反而能通过数据 prior 绕过部分缺失。

论文还报告在 75% IoU 下，真值 NOCS + sensor depth 的 mean 只有 22.6%，比宽松 3D50 更能暴露 lifting error。

9. Grasp annotation 与真实实验

抓取生成：

对 mesh 做 antipodal sampling；
Isaac Gym 区分成功 / 失败候选；
由对象 pose 将 grasp 变换到 tracker frame；
重建背景并做 collision checking；
将剩余 grasp 投影到每一帧 camera frame。

基线 KGN 从 RGB-D 预测 gripper keypoints，再用 PnP 求 6D grasp pose。论文报告：

test set grasp coverage rate 与 object success rate；
Franka 7-DoF robot 的真实 grasp success；
每对象 15 次 trials。

真实结果（without / with keypoint refinement）：

box：80.0 / 80.0；
cup：66.7 / 66.7；
glass：66.7 / 73.3；
remote：53.3 / 33.3；
unknown：53.3 / 60.0。

refinement 并非稳定增益；remote 明显下降。实验规模也不足以对类别成功率做高置信度统计，但证明该数据可用于完整感知—操作链路。

10. 局限与使用风险

只有 10 categories，不是 open-world household dataset；
主 pose benchmark 未系统使用 polarization，模态价值仍待后续工作证明；
active-stereo depth 在透明 / 反射表面仍错误；
bundle adjustment 依赖人工选 fixed frames；
1.35–1.73 mm 是系统误差估计，不是逐帧独立真值误差；
scene-level split 和 instance-level split必须同时保留，随机帧划分会泄漏；
3D IoU 宽阈值会掩盖 rotation / symmetry 问题；
抓取真实试验每对象 15 次，统计区间较宽；
复杂类别分布不平衡，每类约 19 objects 仍有限；
benchmark 的 detector / segmentation error 与 pose error 没有在主表完全拆开。

11. 复现与使用检查表

按官方 34 / 2 / 5 scene split，不要随机拆帧；
保证 train / val / test objects instance-disjoint；
明确使用 RGB、RGB-D、RGB-P 或全部模态；
depth 到 point cloud 的 intrinsics、单位和 invalid mask 一致；
使用官方 object origin、mesh scale 与 symmetry；
报总体与逐类别 3D25 / 3D50，最好补 rotation / translation metrics；
分离 detection、segmentation、lifting 和 pose solver 误差；
对 glass / cutlery / tube 单列 depth valid ratio；
比较 full 与 reduced viewpoint coverage；
抓取实验同时报告 GCR、OSR 和真实 GSR；
真实机器人至少记录每次 failure type，而非只给平均 success；
使用 polarization 时建立 RGB-D baseline，避免把数据存在等同于模态有效。

12. 最终评价

HouseCat6D 是 2024 年类别级 pose 数据工作中很强的一篇：它把硬件、标定、轨迹、材质、视角、pose benchmark 和 grasp downstream 全部接起来。VI-Net 的 80.7 / 56.4、reduced coverage 的 68.4 / 31.3，以及真值 NOCS + noisy depth 的类别差异，使数据论文不止停留在规模介绍，而是给出可解释的困难来源。

它仍不是最终 benchmark：类别有限，偏振模态尚未充分利用，透明对象深度依旧脆弱，grasp statistics 也偏小。更稳妥的定位是：HouseCat6D 为真实 household category-level pose 提供了高精度、宽视角、多材质的公共压力测试，并把 pose 与抓取操作放到了同一数据坐标链中。
