论文精读笔记：MegaPose: 6D Pose Estimation of Novel Objects via Render & Compare

1. 基本信息

• 方法：MegaPose
• 作者：Yann Labbé、Lucas Manuelli、Arsalan Mousavian、Stephen Tyree、Stan Birchfield、Jonathan Tremblay、Justin Carpentier、Mathieu Aubry、Dieter Fox、Josef Sivic
• 机构：ENS / Inria、NVIDIA、LIGM / Ecole des Ponts、University of Washington、CIIRC CTU
• 年份 / 会议：2022 / CoRL
• 论文：arXiv:2212.06870
• PDF：arXiv PDF
• 项目：MegaPose
• 代码：megapose6d/megapose6d
• 阅读模式：精读

2. 一句话定位

MegaPose 通过“候选 CAD rendering 与真实观测是否匹配、且是否可被局部 refiner 纠正”这一统一接口，把 shape、texture、object coordinate system 和 metric scale 都作为 test-time visual evidence 输入共享网络；因此同一 coarse scorer 与 iterative refiner 可在不针对目标实例重训的前提下估计任意已知 CAD 新对象的 6D pose。

方法输入与输出

项目	内容（本站整理）
推理输入	观测 RGB、内参、目标 CAD 和 bbox / ROI；可选观测 depth。coarse 阶段比较候选 renderings，refiner 比较观测与当前候选周围的多视角 RGB / normal 等渲染。
最终输出	精修后的物体到相机变换 $T_{CO}\in SE(3)$；候选分数用于选择初值，不是独立的物体检测结果。
训练输入	大量训练对象 CAD 渲染的合成观测、GT pose、候选或扰动 pose，以及相应渲染；RGB-D 训练配置还读取深度。
训练目标	coarse network 判断候选是否可被 refiner 修正；refiner 预测旋转更新与图像平面位移 / 相对深度更新，再恢复新 pose。
输出细节	$T_{CO}$ 可写成含 $3\times3$ 旋转和三维平移的 $4\times4$ 齐次矩阵，$x_C=R_{CO}x_O+t_{CO}$。平移沿用 CAD 长度单位，使用 depth 时也需一致；网络内部的深度比值不是最终米制平移。
必要条件	目标实例可以未见，但 CAD、标定、ROI 和 renderer 必需；核心算法不要求目标 mask 或真实多视角参考图。新对象不微调 pose 网络，不代表 detector 也自动 zero-shot。

2.1 论文图表导读

图表	内容	阅读重点

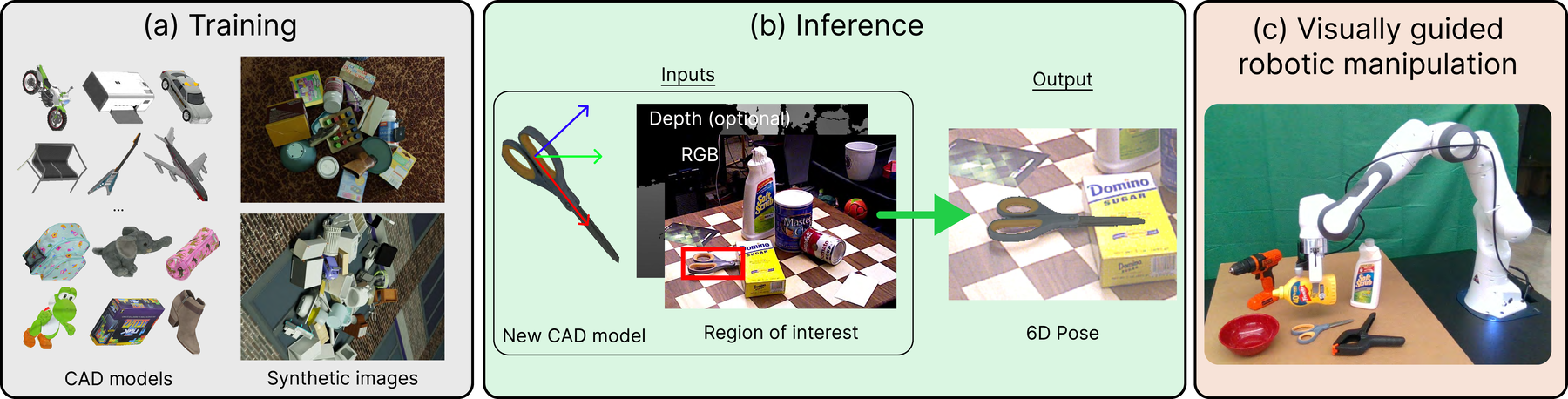

Figure 1	从合成训练到 novel-object inference	“novel”发生在 pose network 的训练对象集合，不代表无 CAD 或无 detector

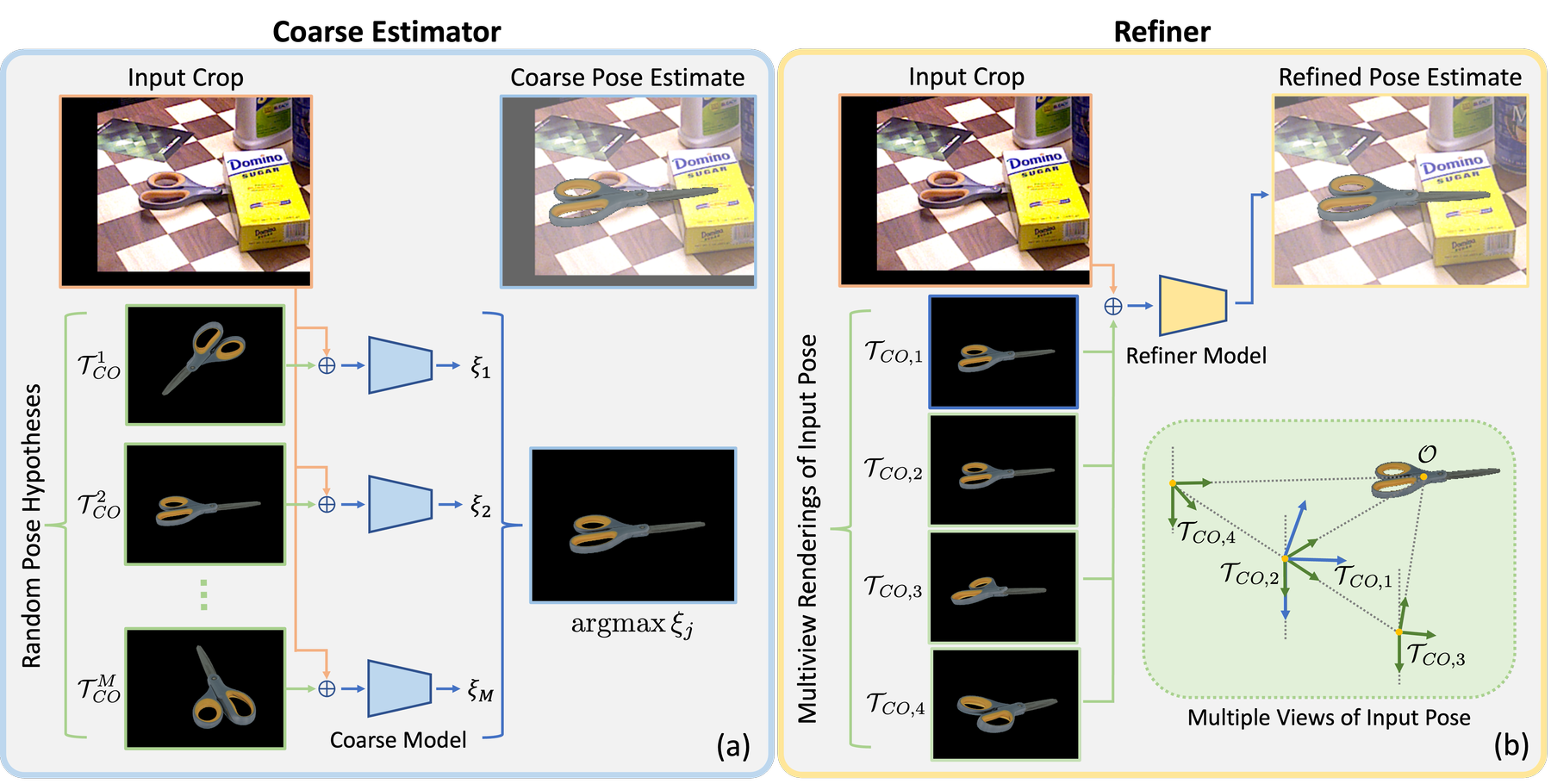

Figure 2	coarse 与 refinement 架构	coarse 预测候选可修正性；四个 renderings 为 refiner 编码 anchor point 与对象几何

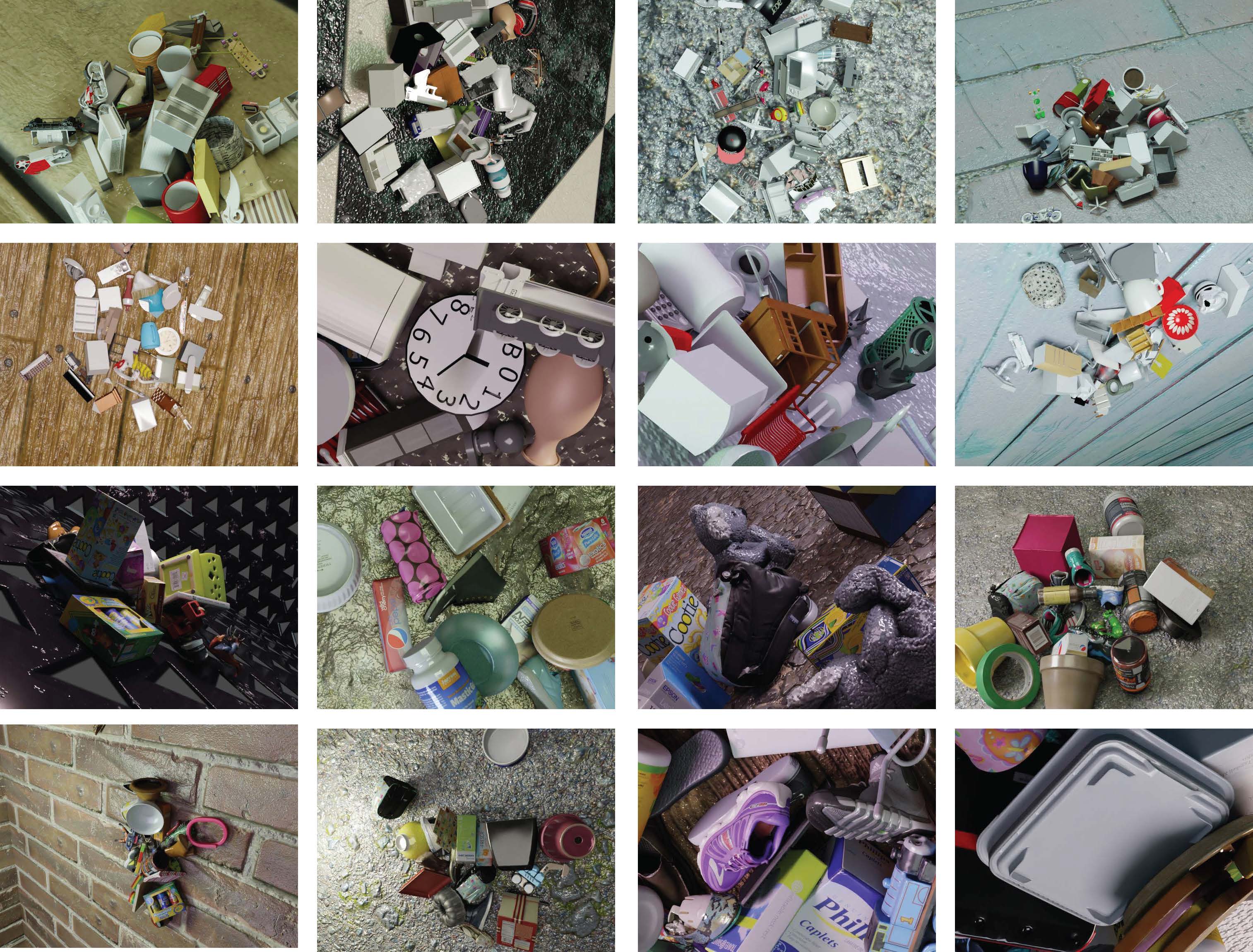

Figure 4	BlenderProc 合成训练图	sim-to-real 依靠对象数量、真实扫描纹理、物理摆放与强 augmentation 共同实现

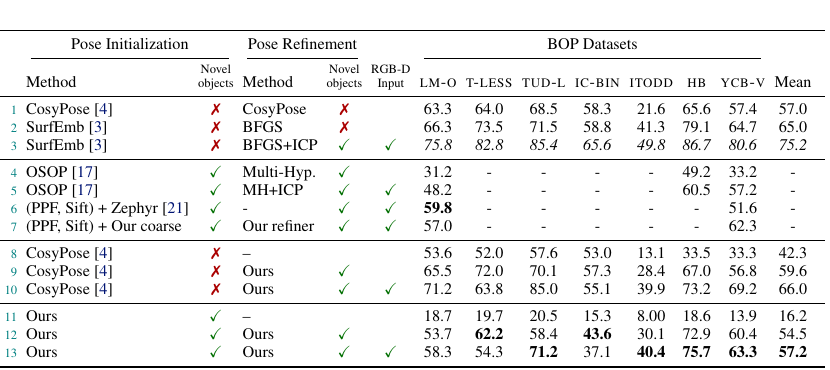

Table 1	BOP 七数据集主结果	需同时比较 novel-object、RGB/RGB-D、初始化来源和 detector 协议

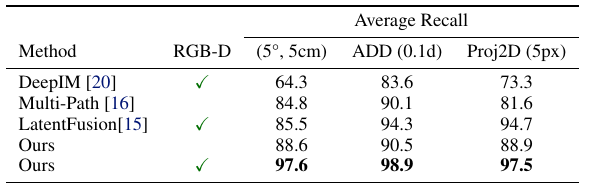

Table 2	ModelNet refiner	仅测试局部 refinement，不应与完整 coarse + refiner 成功率混读

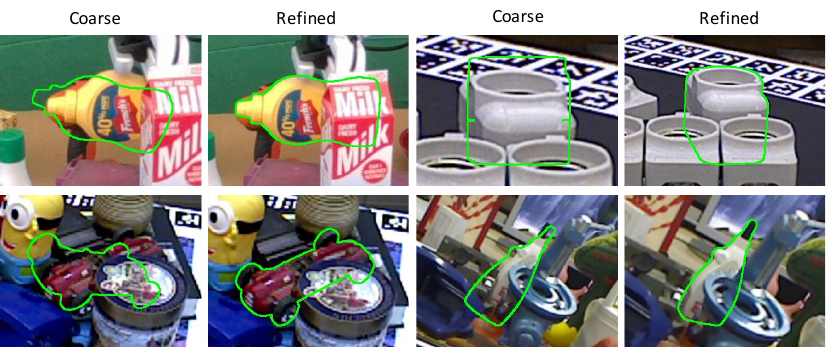

Figure 3	coarse / refined 定性结果	多次 refinement 能显著收紧轮廓，但效果依赖 coarse 落入收敛域

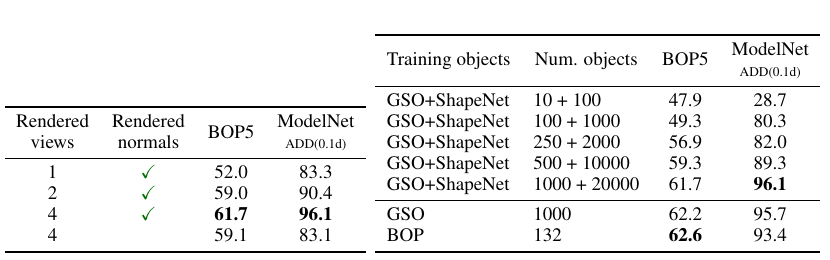

Table 3	结构与数据消融	4 views、normal maps 和大规模 CAD diversity 都是关键变量

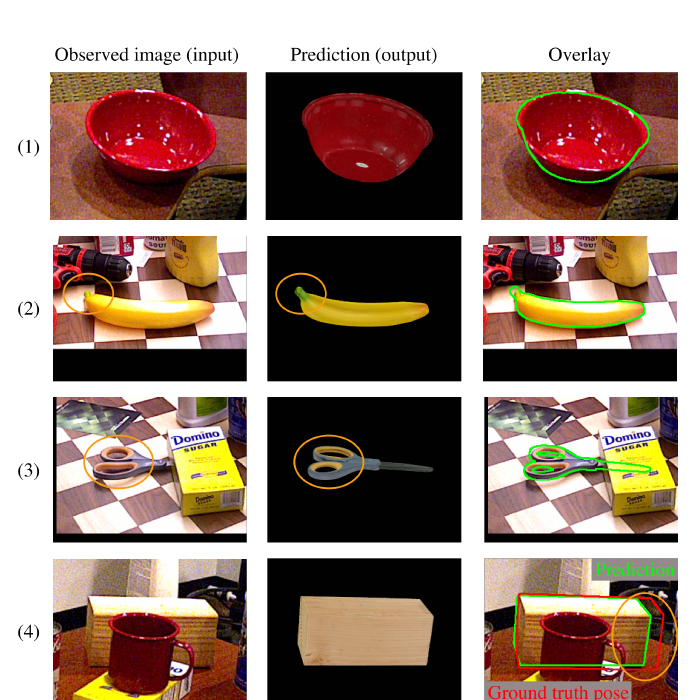

Figure 7	失败案例	图像轮廓匹配不是 pose 正确的充分条件

3. 问题设定与任务边界

目标是预测对象坐标系 $O$ 在相机坐标系 $C$ 中的刚体变换：

$$T_{CO} = \begin{bmatrix} R_{CO} & t_{CO}\\ 0 & 1 \end{bmatrix}\in SE(3).$$

推理输入

输入	是否必需	用途
RGB image	是	与 CAD renderings 做外观 / 几何比较
camera intrinsics	是	crop 虚拟相机、投影、由 bbox 估计初始 translation
object CAD / mesh	是	定义对象坐标、metric scale、shape、texture 和 renderer
object bbox / ROI	是	指定对象位置并初始化候选平移
depth	否	拼接 RGB-D refiner，增强几何与尺度约束
object mask	否	论文核心输入不是 mask；detector 可只给 bbox

Novel-object 的准确含义

• 目标实例与目标类别都可以在训练时未见。
• 测试时已知“这是哪个对象”，并有该实例 CAD。
• coarse / refiner 权重不对目标对象 fine-tune。
• 不是 category-level pose，也不是无模型、one-reference 或 open-vocabulary detection。

检测协议

论文明确把 novel-object detection 排除在范围外。完整 BOP 实验使用官方提供的 Mask R-CNN detections，这些 detector 针对每个 BOP 数据集、由目标对象的 PBR synthetic data 训练。因而：

• 作者声称：MegaPose pose estimator 对目标对象是 novel-object。
• 我的分析：BOP 表中的完整系统并不是 detection + pose 全链路 zero-shot；真正部署新 CAD 时还需模板检测、zero-shot detector、人工 ROI 或其他前端。

4. 研究脉络与核心切口

DeepIM、CosyPose 等 render-and-compare 方法能迭代精修，但网络训练与测试围绕同一批对象；对象的形状、纹理、坐标系甚至 anchor point 可被隐式记入权重。换成训练未见 CAD 后，单张 rendering 不足以告诉网络完整 3D 几何和坐标定义。

MegaPose 的切口有三层：

1. 用多个 CAD views 显式提供 object-specific geometry；
2. 把 coarse pose 从直接 regression 改成 candidate classification；
3. 用 2M synthetic images、超过 20K CAD 学习跨对象的共享比较能力。

它仍保留“detect → coarse → refine”的 CosyPose 系统结构，但把对象专属知识从 weights 移到了 renderings。

5. Coarse pose estimation

5.1 学的不是最小误差，而是可修正性

对观测 crop $I_o$、候选姿态 $\{T_{CO}^j\}_{j=1}^{M}$ 和对应渲染 $I_r(T_{CO}^j)$，coarse network 输出：

$$\xi_j = s\left(I_o, I_r(T_{CO}^j)\right).$$

标签表示候选是否落入 refiner 的 basin of attraction。最终初值为：

$$j^\star=\arg\max_j \xi_j,\qquad T_{CO,\mathrm{coarse}}=T_{CO}^{j^\star}.$$

这个目标比“旋转误差最小”更贴近系统需求：一个候选的数值误差稍大，但若外观残差方向容易被 refiner 识别，可能比另一个局部歧义候选更适合作初值。

5.2 为什么 classification 有助于 symmetry

直接回归 canonical rotation 需要事先知道 symmetry，否则多个等价标签会制造冲突梯度。coarse classification 可把多个外观等价、且可被 refiner 接受的候选都判成正类，不要求训练数据为每个 ShapeNet / GSO 模型提供完整 symmetry annotation。

边界是：coarse 只隐式容纳“rendering 看起来等价”的候选；refiner loss 本身并没有显式做 symmetry minimization，BOP 评测则会用 VSD / MSSD / MSPD 处理对称等价。训练目标、视觉歧义和评测 symmetry 不是同一件事。

5.3 520 个测试候选

论文附录的候选生成方式是：

1. bbox 中心确定 anchor point 的投影中心；
2. 先设一个深度猜测，把 CAD 按随机 rotation 投影；
3. 比较 CAD projection bbox 与 detection bbox 尺寸，更新 depth；
4. 围绕一个 seed orientation 布置 26 个 viewpoints，并加入 0°、90°、180°、270° in-plane rotations，得到 104 个候选；
5. 重复 5 组随机 seed，共 $M=5\times104=520$。

从 104 增加到 520，附录报告 BOP5 提升 11.4 AR；继续增到 4608 只增 0.9 AR。候选数是明显的速度—覆盖率旋钮。

6. Multi-view pose refiner

6.1 为什么需要 anchor point

refiner 沿用 DeepIM / CosyPose 的解耦 pose update，预测：

• $v_x,v_y$：图像平面中的 anchor translation；
• $v_z$：相对深度缩放；
• 两个 3-vectors，经正交化构成 rotation update。

同一个物体坐标旋转定义变化时，rotation correction 可以保持一致；但换一个 anchor point，$xy$ 和 depth update 都会变化。已知对象方法能在权重里记住 anchor，新对象不能。

MegaPose 的解决方式是渲染 $N=4$ 个视角：

• 第一个是当前 estimated pose；
• 另外三个从不同虚拟相机观察；
• 每个相机的 optical axis 都穿过同一个 anchor；
• anchor 在每张 rendering 中都位于中心。

多条虚拟 camera rays 的交点向网络揭示 anchor 的 3D 位置，同时多视角也提供更完整的 shape / coordinate-system 信息。

6.2 输入通道与网络

• observed RGB crop；
• 可选 observed depth；
• 每个候选的 rendered RGB；
• rendered depth 与 surface normal；
• coarse 与 refiner 都使用 ResNet-34 + global spatial average pooling；
• coarse head 输出一个 classification logit；
• refiner head 输出 9 个 pose-update 参数。

depth 会按当前 anchor depth 归一化，以减少不同对象尺度和距离造成的绝对值偏移。normal maps 提供与材质无关的局部几何朝向。

6.3 迭代更新与 loss

对象表面均匀采样 2000 个点 $X_O$，定义：

$$D_O(T_1,T_2)=\frac{1}{|X_O|}\sum_{x\in X_O}\|T_1x-T_2x\|_1.$$

loss 分别隔离 $xy$ translation、relative depth 与 rotation 的影响，并对 $K=3$ 个训练 refinement iterations 求和。rendering 和迭代之间不做端到端反向传播。

初始化扰动的标准差为平移 $(0.02,0.02,0.05)$ 和各轴 rotation 15°。这也直接定义了 refiner 训练时看到的局部误差范围：超出这个分布的 coarse pose 更容易失效。

7. 合成训练数据与 sim-to-real

• 总量：约 2M images。
• 对象：超过 20K models，主要来自 ShapeNet 和 GSO。
• 场景：物理仿真落体、clutter、遮挡、随机材质 / 背景 / 光照 / 相机。
• RGB augmentation：blur、contrast、brightness、color、sharpness。
• depth augmentation：blur、ellipse dropout、相关 / 非相关噪声。
• 训练成本：32 V100 GPUs；coarse 约 32 小时，refiner 约 48 小时。

这是“目标对象无需再训练”的成本来源：把每对象成本前移成一次昂贵、跨对象的 synthetic pretraining。真实部署并非 training-free，而是 target-specific fine-tuning-free。

8. 实验协议与 BOP 主结果

使用 7 个 BOP core datasets：LM-O、T-LESS、TUD-L、IC-BIN、ITODD、HB、YCB-V，共 132 个对象。指标是 BOP AR，即在 VSD、MSSD、MSPD 多阈值 recall 上聚合。

8.1 完整 MegaPose

Pipeline	Input	Mean AR	关键比较
MegaPose coarse only	RGB	16.2	只是局部 refiner 的初值，不能单独作为最终结果
MegaPose coarse + refiner	RGB	54.5	refiner 带来 +38.3
MegaPose coarse + refiner	RGB-D	57.2	相比 coarse 增加 41.0
CosyPose known-object	RGB	57.0	训练见过目标对象，数值接近 MegaPose RGB-D
SurfEmb + BFGS + ICP	RGB-D	75.2	更高，但训练见过目标对象且用 ICP

MegaPose RGB-D 的逐数据集 AR 为 LM-O 58.3、T-LESS 54.3、TUD-L 71.2、IC-BIN 37.1、ITODD 40.4、HB 75.7、YCB-V 63.3。不同数据集波动明显，工业无纹理 / 对称与检测质量仍会影响系统。

8.2 作为通用 refiner

把 CosyPose coarse poses 交给 MegaPose：

• RGB refiner mean AR：59.6；
• RGB-D refiner mean AR：66.0；
• 原 CosyPose coarse only：42.3；
• CosyPose 自身完整 pipeline：57.0。

这比“完整 MegaPose 57.2”更直接证明 refiner 的价值：同一 initialization 下，共享 novel-object refiner 可以超过 object-specific CosyPose refiner。但比较仍受两者训练数据规模差异影响，不能只把收益归因于四视角结构。

8.3 PPF hypotheses 重排序

在相同 PPF hypotheses 上：

scorer	YCB-V AR	LM-O AR
PPF	52.7	34.4
PPF + Zephyr	59.8	45.8
PPF + MegaPose coarse	61.6	52.1

这项实验隔离了候选生成，支持 coarse network 的 ranking / classification 确实优于 baseline scorer。

9. ModelNet refiner 结果

方法	RGB-D	5°/5cm	ADD-0.1d	Proj2D-5px
DeepIM	是	64.3	83.6	73.3
LatentFusion	是	85.5	94.3	94.7
MegaPose	否	88.6	90.5	88.9
MegaPose	是	97.6	98.9	97.5

作者移除了与 ModelNet 测试类别重叠的 ShapeNet 训练类别，以维持 novel-category 比较。这里的结果只回答“给定 noisy initial pose，refiner 能否收敛”，不包含检测和全局 coarse cost。

10. 消融：结构与数据规模

10.1 多视角与 normals

Rendered views	Normals	BOP5	ModelNet ADD-0.1d
1	是	52.0	83.3
2	是	59.0	90.4
4	是	61.7	96.1
4	否	59.1	83.1

四视角不仅告诉网络 anchor 位置，也扩大了可见 shape 范围。normal map 对 ModelNet 增益特别大，说明材质不可靠时，几何朝向通道能提供关键判别。

10.2 训练对象数量

从 10 GSO + 100 ShapeNet 增长到 1000 GSO + 20000 ShapeNet：

• BOP5：47.9 → 61.7；
• ModelNet ADD-0.1d：28.7 → 96.1。

只用 1000 个高质量 GSO objects 已有 BOP5 62.2 / ModelNet 95.7；只用 132 个 BOP target objects 为 62.6 / 93.4。由此更准确的结论是：

• 对象数量很重要，尤其决定跨类别覆盖；
• 真实扫描纹理和模型质量同样重要，1000 个 GSO 可接近 20K+ 的组合；
• “训练见过 BOP 对象”带来的优势并不大于高质量多对象预训练，但这只是 refiner 消融，不涵盖 detector。

11. 速度与工程复杂度

• coarse：主文报告 520 hypotheses 的渲染与评估约 2.5 s / object；附录提到后续代码优化为约 1.6 s。
• refiner：RTX 2080 上约 50 ms / iteration。
• 完整单帧常用 5 iterations，refinement 约 250 ms，不含 detector / rendering 调度开销。
• tracking：第一帧运行 detection + coarse + 多次 refinement；后续帧以此前 pose warm start，只做一次 refinement，约 20 Hz。
• 显存 / 吞吐：候选数和同时处理对象数直接影响 rendering 与 batch memory。

系统适合“昂贵初始化 + 快速局部 tracking”，不适合把每帧、每个对象都从 520 hypotheses 重新全局搜索。

12. 失败模式与证据边界

12.1 外观等价但姿态不等价

红碗翻转后轮廓近似，香蕉从部分视角也高度相似。render-and-compare 只能利用可见证据；若粗候选选错模态，局部 refiner 会在错误 basin 中收敛。

12.2 细节分辨率

剪刀整体轮廓对齐，但左右手柄尺寸的微小差异决定方向。crop resolution、遮挡、合成纹理与真实纹理差异都会削弱这类证据。

12.3 CAD metric scale

RGB 单目中物体尺度与深度耦合。CAD 尺寸错误时，可通过错误 depth 让 projection 轮廓继续贴合，因此“rendering overlay 很准”并不保证 translation 或 benchmark GT 一致。

12.4 未充分覆盖的属性

• 透明 / 强反光物体；
• 大幅 non-rigid 或 articulated objects；
• 粗糙重建 mesh 的尺度漂移；
• bbox 严重偏移或目标身份错误；
• 多个外观相同实例之间的 association；
• 长遮挡后的 tracking recovery。

论文展示了部分低质量 CAD 仍可成功，但没有把 mesh quality、texture quality 与 scale error 分开做系统定量曲线。

13. 贡献与证据是否匹配

作者主张	主要证据	判断
shared refiner 可泛化到 novel objects	BOP 七数据集、ModelNet、CosyPose initialization + MegaPose refiner	充分；但 detection 不在 novel-object 协议内
coarse classification 不需 symmetry labels	regression alternative 训练崩溃、PPF hypotheses 重排序	有支持；缺少更强 symmetry-aware regression baseline
multi-view renderings 编码 shape / anchor	Table 3(a) 1/2/4 views 消融	充分，且 ModelNet 增益显著
大规模对象多样性是泛化关键	Table 3(b) 对象数量曲线	充分；模型质量与数量存在混杂
可用于机器人操作与 tracking	官方视频、Franka 定性抓取、20 Hz refinement	只属定性 proof of concept，没有抓取成功率和失跟统计

14. 批判性分析

优点

1. 接口选择正确：CAD rendering 是天然的 object-specific prompt，比把每个对象写进网络权重更适合快速部署。
2. coarse 与 refine 目标一致：coarse 学 refiner 可达域，使多阶段 pipeline 的训练语义更连贯。
3. 数据规模证据清晰：不仅宣布 20K models，还给出训练对象数量与性能曲线。
4. RGB 仍有竞争力：没有把 novel-object 泛化完全建立在 depth / ICP 上。
5. 后续影响大：FoundationPose、SAM-6D、HRDexDB 标注与大量 novel-object pipeline 都复用或比较 MegaPose refinement 思路。

缺点

1. 全局初始化慢，520 candidates 的计算量随对象数线性增长。
2. detector 与 pose backend 的 novelty 不一致，容易被宣传性表述掩盖。
3. refiner 的局部收敛域由训练扰动决定，coarse 一旦漏掉正确模态就难恢复。
4. refiner loss 没有显式 symmetry annotations，而视觉等价与评测等价并不完全相同。
5. RGB translation 对 CAD scale 极敏感；真实资产管理本身就是系统瓶颈。
6. 真实机器人实验只做定性演示，不能证明端到端操作可靠性。

15. 复现与使用建议

1. 先核验 mesh 单位、坐标原点、朝向、法线、纹理和 watertight 状态。
2. 把 detector recall、bbox IoU 与 conditional pose AR 分开报告。
3. 首次初始化保留多个 coarse hypotheses，而非只把 top-1 送入 refiner；歧义对象应延迟决策。
4. RGB-D 模式需复现论文 depth normalization，并模拟真实传感器缺失与噪声。
5. tracking 中设置重初始化触发器；单步 refinement 不能处理长期遮挡后的大位姿跳变。
6. 对称对象使用 BOP symmetry-aware metrics，同时可在候选层保留多个等价 pose。
7. 速度报告应拆分 detector、renderer、coarse scoring、每次 refinement 和多对象 batching。

16. 对后续研究的启发

• retrieval / foundation features 替换 coarse backbone：用 DINOv2 / foundation matching 提高候选排序并减少 520 hypotheses。
• 更大 basin 的 refiner：用多尺度特征、uncertainty 或 diffusion / flow matching 学多模态更新。
• CAD quality awareness：联合估计 mesh scale correction、几何偏差与 pose，不把 CAD 当绝对正确。
• open-vocabulary front end：把 CAD / renderings 直接用于检测与 segmentation，补上论文明确留下的缺口。
• 多对象联合推理：用 scene constraints、碰撞和相对位置消除单 ROI 的局部歧义。
• 跨帧候选分布：tracking 不只传递一个 pose，而是传递对称 / 遮挡下的多模态 posterior。

17. 总结

MegaPose 的核心不是简单“渲染 CAD 再比较”，而是把对象专属知识系统性地外置为 test-time renderings：

• coarse network 判断候选是否进入 refiner 可修正域；
• multi-view refiner 从四个共同 anchor 的视角恢复对象几何与坐标信息；
• 大规模合成对象训练让比较网络跨实例泛化。

它证明了 model-based novel-object pose 可以从“每对象训练”转向“共享 pose engine + 新 CAD prompt”。同时，MegaPose 的边界也非常明确：必须有 metric CAD、内参和 ROI，首次搜索较慢，refiner 只局部收敛，完整检测链路并不 zero-shot。理解这些条件，才能把它作为后续系统的可靠 baseline，而不是把“novel object”误读成无条件开放世界位姿估计。
