物体位姿估计 · 2024 · CVPR · CCF A

MRC-Net: 6-DoF Pose Estimation with MultiScale Residual Correlation

MRC-Net 先把旋转量化为 4,608 个原型并预测粗姿态，再渲染 CAD，以三尺度 real–render correlation 回归残差；对称感知 soft labels 缓解多解。纯 PBR 训练时四个 BOP 数据集 mean AR 为 63.3，T-LESS 消融从并行 MultiTask 的 64.9 提升到 77.1，单对象推理约 61 ms。

Paper Code

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Seen objects

输入模态

single RGB object cropbinary bounding-box mapon-the-fly CAD rendering

关键依赖

known metric CAD model and renderercamera intrinsicsobject detection / cropper-dataset trainingfour-way test-time rotation augmentation in the reported protocol

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Yuelong Li, Yafei Mao, Raja Bala, Sunil Hadap
作者单位: Amazon Inc.
会议 / 期刊: 会议 · CVPR · CCF A
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Seen objects
数据集: T-LESS ITODD YCB-Video LM-O
评估指标: BOP AR VSD MSSD MSPD ADD ADD-S ADD(S) / ADD(-S)
方法标签: 实例级位姿估计绝对位姿估计 rgb-only cad-based render-and-compare pose-classification residual-regression siamese-network multi-scale-correlation symmetry-aware soft-label single-pass synthetic-training
关键依赖: known metric CAD model and renderercamera intrinsicsobject detection / cropper-dataset trainingfour-way test-time rotation augmentation in the reported protocol

Reading Notes

粗读 / 精读

已生成 src/paper-notes/mrc-net-cvpr2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：MRC-Net

1. 基本信息

标题：MRC-Net: 6-DoF Pose Estimation with MultiScale Residual Correlation
作者：Yuelong Li, Yafei Mao, Raja Bala, Sunil Hadap
机构：Amazon Inc.
年份 / 会议：2024 / CVPR
论文：CVF 正式页面 · 正式 PDF · 代码
阅读模式：粗读

2. 一句话定位

MRC-Net 把单 RGB、已知 CAD 的 6DoF pose 写成“粗分类 → 按粗姿态渲染 → real–render 多尺度相关 → 残差回归”的单次前向流程，并用对称感知 soft labels 允许一个样本同时属于多个合理姿态桶。

3. 图表导读

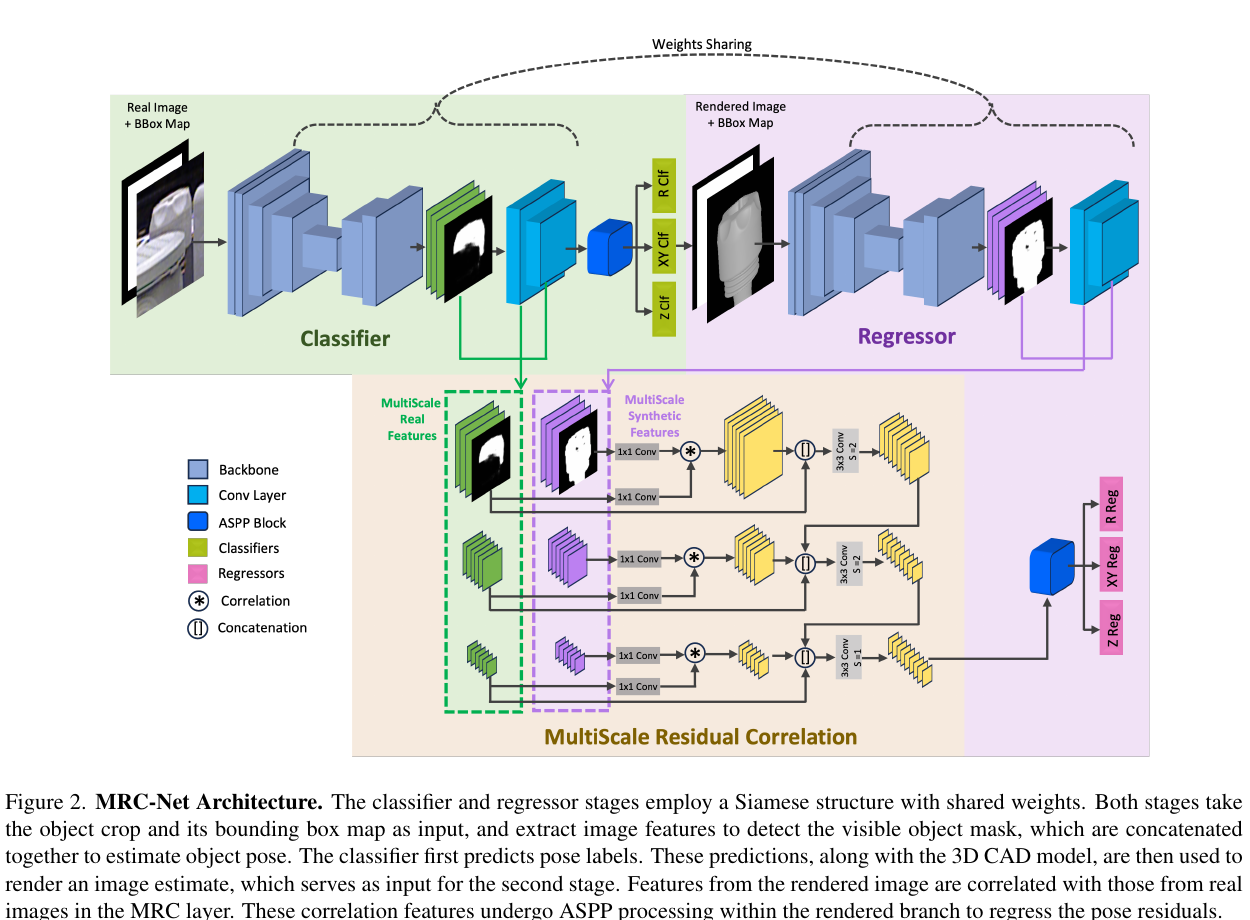

MRC-Net 两阶段网络与多尺度残差相关层 — 原论文 Figure 2：第一阶段从真实 crop 分类粗旋转与平移，按该姿态渲染 CAD；第二阶段在三种分辨率上相关真实与渲染特征，再回归旋转和平移残差。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

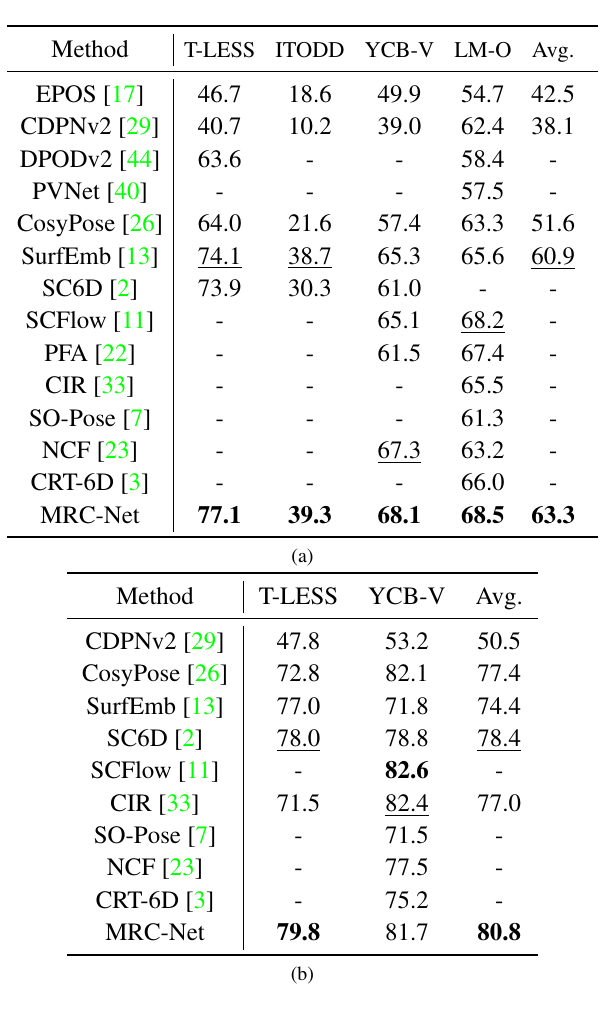

MRC-Net 在四个 BOP 数据集上的 Average Recall — 原论文 Table 2：纯 PBR 训练时，MRC-Net 在 T-LESS、ITODD、YCB-V、LM-O 的 AR 分别为 77.1、39.3、68.1、68.5，四库平均 63.3；加入真实图微调后 T-LESS / YCB-V 平均 80.8。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

4. 问题设定

输入：单张 RGB 中的对象 crop、检测框二值图、相机内参。
已知：目标实例的 metric CAD，可按候选姿态即时渲染。
输出：相机坐标系下旋转 $R$ 与平移 $t$ 。
训练：每个 BOP 数据集训练独立模型；ITODD、LM-O 只用 PBR 合成图，T-LESS、YCB-V 另报告真实图微调结果。
评测：BOP 的 VSD、MSSD、MSPD Average Recall；论文还在 YCB-V 报告 ADD(-S) 系列指标。

5. 方法概览

ResNet34–UNet Siamese classifier 将旋转分为 4,608 个原型，并分别量化平面平移与深度。
不是给每个姿态只设一个 hard class，而是按 symmetry-aware pose distance 产生连续 soft label。
取最高置信粗姿态渲染 CAD，真实图与渲染图经过共享编码器。
MRC 在三个尺度上计算局部相关体，将 residual correspondence 直接送入回归器。
回归 $\Delta R,\Delta \tau_x,\Delta \tau_y,\Delta \tau_z$ ，与粗分类结果组合为最终 pose；不使用 PnP、RANSAC 或迭代 refinement。

6. 实验速览

纯 PBR 四库 AR：T-LESS 77.1、ITODD 39.3、YCB-V 68.1、LM-O 68.5，平均 63.3。
T-LESS 消融：hard label 74.8，soft label 77.1。
分类与回归并行 MultiTask 64.9；顺序 FeatConcat 76.2；单尺度相关 76.5；多尺度 MRC 77.1。
去透视校正 / 去四向 TTA 为 76.6 / 76.7，完整模型 77.1。
YCB-V 使用 FCOS 检测时 ADD(-S) 83.6、AUC ADD-S 97.0、AUC ADD(-S) 94.3。
256×256 crop 单对象约 61 ms，约 16 FPS；该时间包含即时渲染和两阶段网络。

7. 快速判断

亮点：分类输出真正成为回归条件，MRC 又把 render-and-compare 的对应证据显式送给残差头。
最强证据：并行 MultiTask 64.9 到顺序设计 76.2 的增益远大于“单尺度改多尺度”的 0.6，核心其实是任务组织方式。
主要代价：依赖准确 CAD、检测 crop、相机内参和逐数据集训练；四向 TTA 也意味着并非只运行一次 crop。
适合读者：RGB-only 已知实例 pose、render-and-compare、对称标签设计、无需 PnP 的直接 6DoF 回归。

已生成 src/paper-notes/mrc-net-cvpr2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：MRC-Net

1. 核心判断

MRC-Net 的关键并非简单地把“分类”和“回归”放进同一网络，而是改变两者的因果关系：粗分类先产生一个可渲染的 pose，残差回归明确以这个分类结果为条件。其三尺度相关层进一步把真实图与粗姿态 render 之间的差异变成可学习的 residual evidence。

论文在 T-LESS 的消融很能说明主次：

仅分类：65.3 AR；
并行分类 + 回归：64.9，几乎没有帮助；
顺序分类 → 回归、仅拼接特征：76.2；
单尺度 correlation：76.5；
多尺度 correlation：77.1。

因此，大增益来自“让回归知道分类究竟选了哪个 pose”，多尺度相关是在这条正确主线上继续补 0.9。把所有提升笼统归因于 MRC layer，会掩盖论文最有价值的设计判断。

2. 任务边界与输入输出

输入包括：

检测得到的 RGB object crop；
检测框的 binary map，训练时会膨胀以模拟检测误差；
相机内参；
目标对象的 metric CAD 与 renderer。

输出是完整实例级 pose：

\hat R=\Delta R R_c,\qquad \hat \tau_i=\tau_i^c+\Delta\tau_i,\quad i\in\{x,y,z\}.

其中 $\tau$ 是 SITE 尺度不变平移参数，最后再依据相机内参与 crop 几何恢复 metric translation。它是 seen-object、CAD-based、RGB-only 方法：训练和测试对象来自同一个数据集，不能据此宣称 novel-object 泛化。

3. 粗分类为什么不直接结束

旋转空间 $SO(3)$ 被均匀离散为 $K=4608$ 个原型 $\{R_k\}$ 。平面平移 $(\tau_x,\tau_y)$ 量化成 $64\times64$ 网格，深度 $\tau_z$ 量化成 1,000 个 bin。分类的优点是全局稳健，但量化必然留下误差；残差回归负责恢复桶内的连续 pose。

传统并行 multi-task 只共享 backbone，回归头并不知道分类最终选择了哪一个桶。于是它面对的仍是全姿态空间，而不是局部残差。MRC-Net 则先取粗分类 $R_c,\tau^c$ ，将 CAD 渲染到该姿态，再让第二阶段处理“这个 render 与真实图差多少”。残差任务因此被局部化。

MRC-Net sequential classifier-regressor and MRC layer — 原论文 Figure 2。分类器与回归器各自采用共享权重的真实 / 渲染 Siamese 分支；三尺度 real / synthetic features 在 MRC 中相关，输出经 ASPP 后回归 pose residual。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

4. 对称感知 soft labels

hard nearest-prototype 有两个问题：

GT 位于两个 Voronoi 桶边界时，两个原型几乎等价却只有一个正类；
对称对象可能有多个物理或视觉等价旋转。

论文按 symmetry-aware pose distance 定义第 $k$ 个旋转标签：

l_k^R= \exp\left( -\frac{\rho_{\text{pose\_symm}}(R^\*,t^\*;R_k,t^\*)}{\sigma} \right), \qquad \sigma=0.03d_{\text{diam}}.

它不是一个和为 1 的 categorical distribution，而是 pairwise binary membership：多个 rotation prototypes 可以同时有较高概率。作者用带正类权重 $w^+=100$ 的 focal loss 处理 4,608 维严重不平衡。

平移 soft labels 则在量化坐标中以 GT 为中心构造 Gaussian 权重。推理时三项仍各取最高置信 class，所以多模态只用于训练表征与决策边界平滑，最终并不输出 calibrated multi-hypothesis distribution。

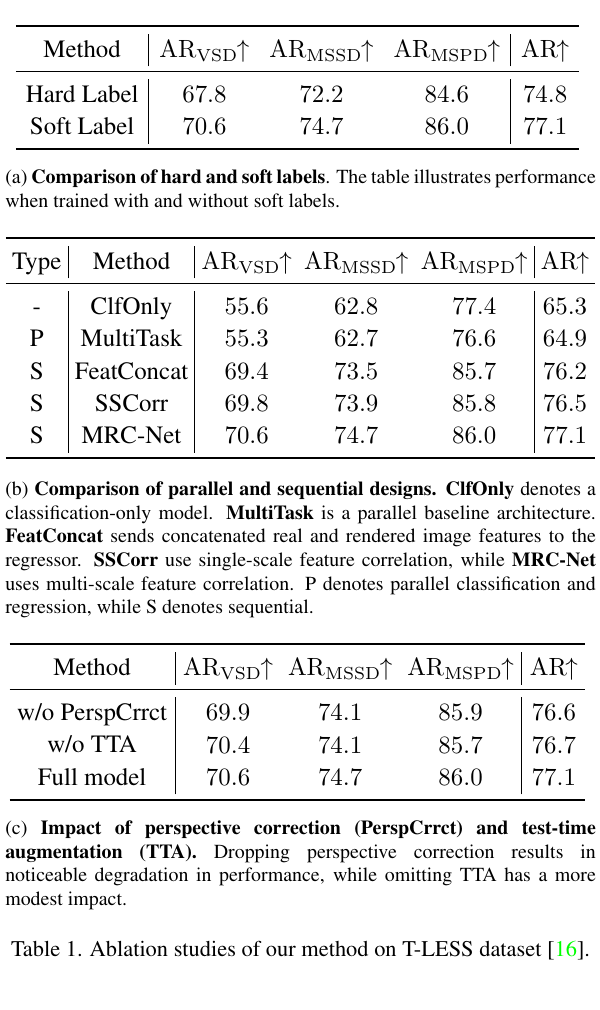

MRC-Net soft labels sequential design and MRC ablations — 原论文 Table 1：soft label 将 T-LESS AR 从 74.8 提至 77.1；并行 MultiTask 仅 64.9，顺序特征拼接已达 76.2，单尺度 / 多尺度相关进一步达到 76.5 / 77.1。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

5. MultiScale Residual Correlation

在每个尺度，真实特征 $f_r$ 与渲染特征 $f_s$ 先经共享 $1\times1$ projection。局部位移 $v$ 下的相关为：

c(v,x)=\frac{1}{\sqrt d}f_s(x)^\top f_r(x+v), \qquad \|v\|_\infty\le P.

输出 correlation volume 的形状为 $P^2\times H\times W$ 。作者只搜索局部窗口，因为粗分类已经把 render 放到目标附近；这也是“class-conditioned residual”带来的计算优势。三个尺度分别提供：

高分辨率：边缘、轮廓、局部遮挡；
中尺度：部件级偏差；
低分辨率：整体朝向与全局形状。

与显式 optical flow 路线相比，MRC 不需要先监督 flow，再用 RANSAC / PnP 或 recurrent update 求 pose；correlation feature 直接进入回归头，整个链路端到端训练。但它也因此牺牲了可视化、可诊断的显式对应。

6. 训练与推理协议

backbone：ResNet34–UNet，分类与回归阶段分别为 Siamese shared-weight encoder；
输入：256×256 object crop 与 bounding-box map；
合成训练：PBR，batch 128，75 epochs，8×V100；
每个数据集单独训练一个模型；
T-LESS / YCB-V 可用真实图继续微调；ITODD / LM-O 只用合成图；
推理 TTA：将 crop 旋转 90°、180°、270°、360°，四次运行后取最高分类分数；
perspective correction：用真实 projected object center 而非 bbox center 构造 SITE target。

“single-shot”指没有 pose refinement loop、PnP 与后处理，不代表只做一次网络计算：报告配置含四方向 TTA，且网络本身包含分类、即时渲染和回归两阶段。

7. BOP 主结果

MRC-Net BOP Average Recall results — 原论文 Table 2。上表是仅用 PBR 合成训练，下表是 T-LESS / YCB-V 再加入真实训练图。来源：CVPR 2024 正式论文；表格版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

训练协议	T-LESS	ITODD	YCB-V	LM-O	平均
纯 PBR	77.1	39.3	68.1	68.5	63.3
加真实图微调（可用库）	79.8	—	81.7	—	80.8

纯 PBR 条件下，SurfEmb 四库均值 60.9，MRC-Net 为 63.3；提升 2.4 点。T-LESS 的优势明显，说明 soft classification + local residual 对 textureless、对称对象有效。YCB-V 加真实图后为 81.7，低于 SCFlow 82.6 和 CIR 82.4：丰富纹理下，显式 dense correspondence 与迭代方法仍占优势。

YCB-V 非 BOP 指标：

配置	ADD(-S)	AUC ADD-S	AUC ADD(-S)
MRC-Net	81.2	95.0	92.3
MRC-Net + FCOS detector	83.6	97.0	94.3

不同论文常用 CosyPose 或 FCOS detections，检测前端并不一致，因此这些数字不宜与只在 GT crop 上评测的方法直接混排。

8. 遮挡定性与效率

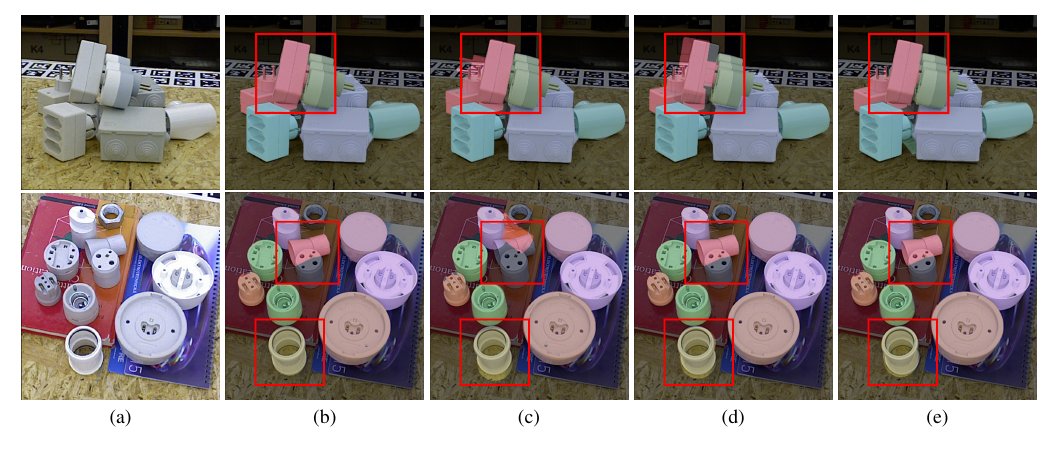

MRC-Net T-LESS heavy-occlusion qualitative comparison — 原论文 Figure 4 的主要图像区域：从左到右为原图、MRC-Net、PFA、SC6D、ZebraPose。红框标出重遮挡或邻近同实例下明显不同的 pose 投影。来源：CVPR 2024 正式论文；图片版权归论文作者及 IEEE/CVF 所有，本站仅作论文解读展示。

同一 AWS EC2 P3.2xlarge 上，单对象 256×256 crop：

CIR 2542 ms；
SurfEmb 1121 ms；
PFA 88 ms（不含初始化）；
GDR-Net 26 ms；
SC6D 25 ms；
MRC-Net 61 ms。

MRC-Net 不是最快，但比迭代 render-and-compare 快很多，论文据此给出约 16 FPS。需注意该数字是单 crop，不含 detector；多对象场景整体吞吐还会随检测数量增长。

9. 局限与复现检查

需要准确 metric CAD；作者明确指出 CAD 误差会破坏 render-and-compare。
逐数据集训练，不具备 FoundationPose / MegaPose 式 novel-object onboarding。
四向 TTA 是主结果的一部分，禁用后 AR 从 77.1 降至 76.7。
4,608 rotation classes 和 1,000 depth bins 带来显存与分类不平衡压力。
最终只输出最高分类桶与单个 residual，soft labels 没有变成可校准的不确定性输出。
分类错误过大时，局部 correlation 窗口可能找不到正确对应，残差头无法跨桶救回。
论文的 runtime 包含 renderer 和两阶段网络，但不含检测初始化，比较时要保持口径一致。

10. 最终评价

MRC-Net 是一篇结构非常清楚的“粗到细直接 pose”论文。它的核心证据不是多尺度比单尺度多 0.6 AR，而是顺序条件化比并行 multi-task 高 12.2 AR：残差回归只有在明确知道当前粗解时，才真正变成局部修正问题。

对于需要已知 CAD、希望避开 PnP / RANSAC / iterative refinement 的 RGB 系统，这套设计兼顾精度和约 61 ms 的单对象速度。对于训练外对象、CAD 不准或需要显式多模态后验的场景，则应转向 FoundationPose、GenFlow 或 SE(3) distribution modeling 等不同路线。
