物体位姿估计 · 2024 · ECCV · CCF B

OmniNOCS: A Unified NOCS Dataset and Model for 3D Lifting of 2D Objects

OmniNOCS 将 10 个来源统一为 97 类、380k 图像和 450k 余实例的 canonical NOCS 数据；NOCSformer 从外部 2D box 预测 mask、NOCS、metric size、rotation 和 centroid。它在 held-out NOCS-Real275 上以 43.5 / 10.6 的 3D IoU mAP@25 / 50 超过 transferred Cube R-CNN，但仍远低于目标域监督 NOCS 模型的 79.6 / 72.4。

Paper Project Code

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

single RGBexternal 2D object bounding boxes

关键依赖

known training vocabulary2D object boxescamera intrinsicsmulti-source NOCS / mask / size / pose supervisioncanonical class-axis conventions

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Akshay Krishnan, Abhijit Kundu, Kevis-Kokitsi Maninis, James Hays, Matthew Brown
作者单位: Google Research / Google DeepMind / Georgia Institute of Technology
会议 / 期刊: 会议 · ECCV · CCF B
研究方向: 物体位姿估计
开源状态: 已开源
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: OmniNOCS KITTI SUN RGB-D Objectron nuScenes Hypersim ARKitScenes Cityscapes 3D Virtual KITTI NOCS-Real275 Waymo Open Dataset
评估指标: 3D IoU Rotation Error Translation Error
方法标签: 类别级位姿估计 nocs large-vocabulary monocular-3d dinov2 transformer learned-pnp canonical-coordinates dataset cross-dataset-generalization 绝对位姿估计
关键依赖: known training vocabulary2D object boxescamera intrinsicsmulti-source NOCS / mask / size / pose supervisioncanonical class-axis conventions

Reading Notes

粗读 / 精读

已生成 src/paper-notes/omninocs-eccv2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：OmniNOCS

1. 基本信息

标题：OmniNOCS: A Unified NOCS Dataset and Model for 3D Lifting of 2D Objects
作者：Akshay Krishnan, Abhijit Kundu, Kevis-Kokitsi Maninis, James Hays, Matthew Brown
机构：Google Research / Google DeepMind；Georgia Institute of Technology
年份 / 会议：2024 / ECCV（官方 Oral + Poster）
论文：ECVA 正式 PDF · ECCV 页面 · 项目、数据与代码
阅读模式：粗读

2. 一句话定位

OmniNOCS 把 KITTI、nuScenes、ARKitScenes、Objectron、Hypersim 等 10 个来源补齐并统一为 97 类、38 万图、45 万余实例的 canonical NOCS 数据，再训练共享的 NOCSformer：给定 RGB 和 2D box，同时预测 mask、NOCS、metric size、orientation 与 centroid；它的跨数据集泛化显著优于通用 box-regression baseline，但在目标域 3D localization 上仍远低于专门监督模型。

3. 图表导读

OmniNOCS 数据规模与统一标注流程 — 原论文 Table 1 与 Figure 2：OmniNOCS 从不同 3D detection 数据源出发，依次统一 canonical orientation、补 depth、补 instance mask，再计算 NOCS。正式正文给出的规模为 97 类、380k 图像和超过 450k 实例。来源：ECVA 正式论文；图表版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

NOCSformer 的 DINOv2 DPT RoI NOCS size 和 learned PnP 架构 — 原论文 Figure 3：冻结 DINOv2、可训练 DPT 和 RoIAlign 提取每个 2D box 的特征；transformer NOCS head 联合预测 NOCS 与 mask，size head 恢复 metric scale，learned PnP head 输出投影中心与 3D rotation。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

4. 问题设定

输入：单幅 RGB 与外部提供的 2D object bounding boxes。
输出：每个 RoI 的 instance mask、稠密 NOCS map、metric 3D size、canonical orientation、3D centroid / oriented box，并可由 NOCS lifting 得到可见表面 point cloud。
学习设定：97 个类别共享一个模型，不使用 class-specific head 或 per-class average size；不是开放词汇零样本，测试类别需与训练大词汇有覆盖。
数据监督：NOCS、mask、3D size、rotation、centroid 均有监督；另加 NOCS reprojection loss。
系统边界：模型不负责发现 2D boxes，论文与 Cube R-CNN 的检测 / localization 指标比较并非完全相同输入条件。

5. 数据与方法概览

汇总 10 个室外、室内、合成和对象中心数据源。
对各数据集 / 类别统一对象坐标轴；无一致朝向的对象由人工在 6 种 box-axis orientation 中选择。
以 LiDAR、depth camera、stereo、synthetic depth 或 per-sequence NeRF 补齐深度。
以人工标注、SAM、现有 segmentation model 或 NeRF mesh 补 instance masks。
将对象表面变换到 canonical frame，并按 tight-box diagonal 归一化为 NOCS。
NOCSformer 用冻结 DINOv2 + 可训练 DPT，RoIAlign 为 28×28；10 个 self-attention blocks 联合预测 mask 和三轴 NOCS。
每个 NOCS 轴使用 50 个离散 bins；size head 与 learned PnP head 不含类别专用参数。

6. 实验速览

OmniNOCS NOCS mAE / PSNR / mask IoU：0.094 / 20.245 dB / 78.50。
held-out NOCS-Real275：NOCSformer 0.107 / 18.527 / 89.03，优于专门在目标数据训练的旧 NOCS head 的 0.121 / 16.345 / 86.10。
NOCS-Real275 3D IoU mAP@25 / 50：NOCSformer zero-shot 43.5 / 10.6，高于 transferred Cube R-CNN 的 14.9 / 4.1，但远低于目标域监督 NOCS model 的 79.6 / 72.4。
nuScenes subset：NOCSformer mATE 0.887 m，不及 Cube R-CNN 0.650 m；mAOE 0.558 rad 优于 Cube R-CNN 1.305 rad；mIoU 0.377 vs 0.349。
transformer NOCS head 相对 Mask R-CNN head：PSNR +5.23 dB，mask IoU +21.27 points；离散预测相对连续回归 +4.11 dB PSNR。

7. 快速判断

优点：解决数据源坐标系不统一这个基础问题；同时提供数据、直接 NOCS 指标、统一模型与跨域评测；输出比 3D cuboid 更丰富。
限制：依赖外部 2D boxes；对称和镜像类别的 canonical frame 仍含任意选择；多源补标会引入异质噪声；目标域 localization 与专门监督方法仍有较大差距。
适合读者：category-level pose、NOCS、monocular 3D detection、大规模多数据集训练与 canonical coordinate annotation。

已生成 src/paper-notes/omninocs-eccv2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：OmniNOCS

1. 核心判断

OmniNOCS 的首要贡献不是一个更大的 transformer，而是把“大词汇 NOCS 为什么一直做不起来”拆成了三个数据基础设施问题：

不同 3D detection 数据集的对象坐标轴约定不一致；
许多数据只有 sparse depth 或根本没有 dense depth；
许多数据只有 2D / 3D boxes，没有 instance mask。

NOCS 需要知道像素对应的对象表面点，并把该点变换到一致的 object-centric canonical frame。缺少上述任一项，都无法直接生成 NOCS map。论文用人工 axis canonicalization、LiDAR / stereo / NeRF depth 和多种 mask 来源补齐这条链，最终得到 97 类、380k 图像、超过 450k 实例的统一数据。

模型 NOCSformer 的意义也应放在这个尺度上看：它不再为每个小数据集、每个类别配置独立 head 和平均尺寸，而是用一个共享模型从 2D box 提升到 mask、NOCS、metric size、pose 与 visible shape。结果证明多数据域迁移优于 Cube R-CNN 式 box regression；但它并没有消除 domain-specific supervision 的价值，在 NOCS-Real275 上仍远落后于目标域监督 NOCS 模型。

2. OmniNOCS 数据组成

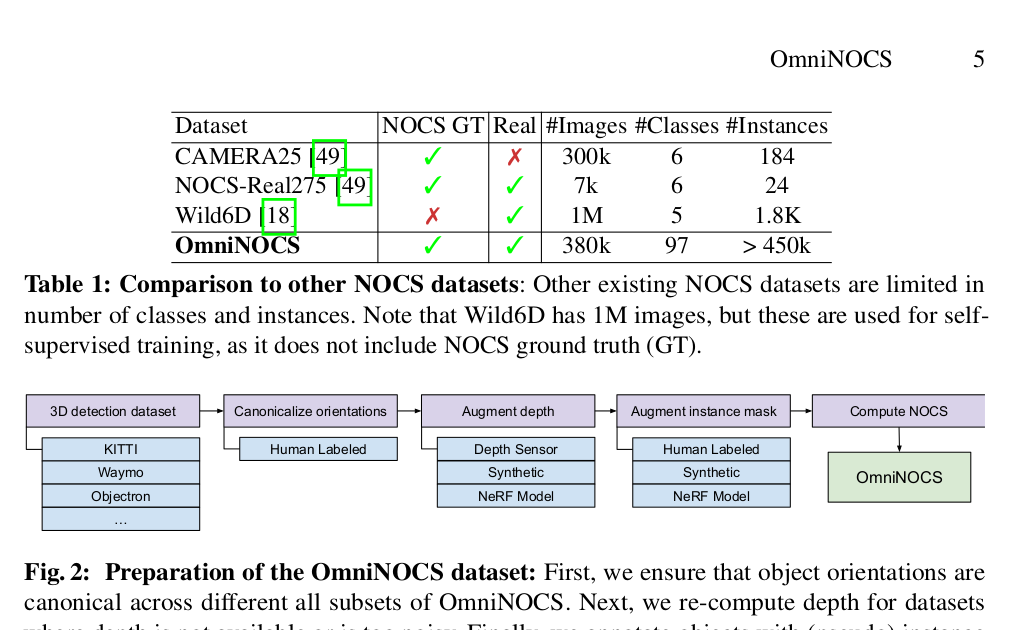

OmniNOCS 与既有 NOCS 数据对比和数据准备流程 — 原论文 Table 1 与 Figure 2。统一 3D box 朝向、补 depth、补 mask 后，才可把相机坐标表面点转换为 canonical NOCS。来源：ECVA 正式论文；图表版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

数据来自 10 个来源：

数据源	Depth	Mask	图像	使用类别
KITTI	LiDAR	人工	7.4k	7
SUN RGB-D	depth camera	segmentation model	10k	72
Objectron	NeRF	NeRF + 人工	132k	9
nuScenes	LiDAR	segmentation model	30k	9
Hypersim	synthetic	synthetic	64k	31
ARKitScenes	depth camera	segmentation model	60k	15
Cityscapes 3D	stereo	人工	3.4k	8
Virtual KITTI	synthetic	synthetic	4.1k	3
NOCS-Real275	depth camera	人工	7k	6
Waymo Open	LiDAR	人工	62k	7

合并去重后共有 97 类和 380k 图像，而不是逐行类别 / 图像简单相加。论文另报告：

307k real、73k synthetic；
107k outdoor；
102k complex indoor；
140k object-centric video；
总实例超过 450k。

这些场景类型数字不是互斥全集，不应强行相加解释全部 380k。

3. 如何把异质 3D detection 数据变成 NOCS

3.1 Canonical orientation

同一类别必须共享语义一致的 object axes。例如汽车 $X$ 轴朝前、 $Z$ 轴朝上。对已在数据集内部一致的类别，作者施加 dataset / class-specific fixed rotation offset；对 Hypersim 这类每个实例轴方向都可能不同的数据，人工从 6 种 bounding-box axis orientations 中选择 canonical orientation。

这里存在不可消除的约定性：对称物体可能有多个等价朝向，作者会任意选一个。数据因此提供“单一规范标签”，但物理问题本身仍是多解。

3.2 Depth augmentation

室外数据优先使用 sparse LiDAR；
Cityscapes 原深度噪声较大，改用 stereo depth model；
Objectron 无 dense depth，作者为每段视频训练 NeRF，再渲染 depth；
室内 RGB-D 与合成数据使用原生 / 合成 depth。

这意味着不同 subset 的 NOCS density、边界噪声和尺度误差分布并不一致。大规模不等于同质高精度。

3.3 Instance mask augmentation

ARKitScenes 和 SUN RGB-D 用 projected 3D box 提示 SAM；Objectron 先融合 NeRF depth 得到 mesh，再根据像素 depth 到 mesh surface 的距离生成多帧 mask，并自然处理遮挡。其余数据使用人工、已有模型或 synthetic masks。

3.4 NOCS 定义

相机坐标点 $x_{\mathrm{cam}}$ 变为：

x_{\mathrm{nocs}}=\frac{1}{s}\,{}^{obj}T_{cam}x_{\mathrm{cam}},

其中 $s$ 是 tight 3D bounding box 的对角线长度。它把对象表面归一化到 unit-diagonal 尺度，同时保留 canonical orientation 和相对形状。

注意该定义使用单一 scalar，而不是沿 XYZ 独立缩放；metric shape 需要模型另行预测 size。

4. NOCSformer

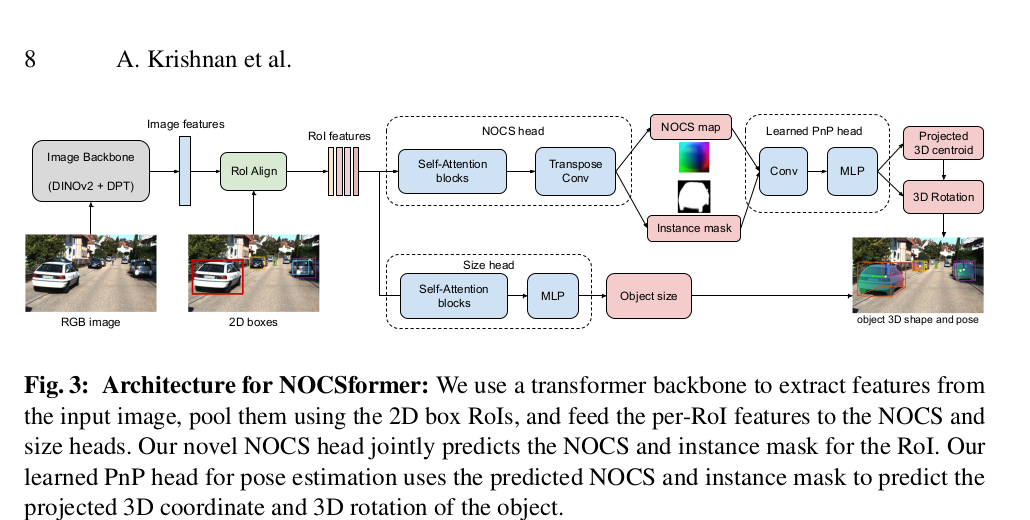

NOCSformer backbone RoI head size head 和 learned PnP head — 原论文 Figure 3。2D box 是模型输入而不是网络输出；NOCS / mask、size、orientation / centroid 三组 head 共享每个 RoI 的 DINOv2-DPT features。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

4.1 Backbone 与 RoI

ViT 使用自监督 DINOv2 权重并保持 frozen；
trainable DPT 融合多个中间层并上采样 8×；
外部 2D boxes 通过 RoIAlign 取 28×28 feature grid。

冻结 backbone 降低训练难度，但 NOCSformer 仍依赖大规模有监督 head training；它不是 zero-shot foundation model。

4.2 NOCS 与 mask head

10 个 self-attention blocks + transpose convolution 联合预测 NOCS 和 instance mask。每个 NOCS axis 不是直接线性回归，而是预测 50 个不重叠 bins 的 logits，经 softmax 得到连续坐标。

联合 head 让 shape coordinates 与 foreground extent 共用空间推理；这在大词汇场景中明显优于小型 Mask R-CNN convolutional head。

4.3 Size 与 learned PnP

size head 也使用 self-attention，不用 class-specific layer 或 per-class average size。预测 size 后，normalized NOCS 可恢复 metric object coordinates。

learned PnP head预测：

allocentric 3D rotation，使用 6D rotation representation；
3D centroid 在图像上的 2D projection。

rotation 转到 egocentric frame 后，结合 metric object coordinates、centroid ray 和对应 2D points求 object depth。作者也讨论经典 PnP，但认为 noisy NOCS 对应会让它比 learned solution 更敏感。

4.4 监督信号

总损失含：

mask L2；
NOCS 50-bin cross-entropy + coordinate L1；
基于真值 pose 的 NOCS reprojection loss；
normalized size CE + L1；
rotation matrix L1 与 centroid L2。

因此论文中的跨数据集 “zero-shot” 只表示目标数据 NOCS-Real275 未用于训练；模型在其他 97 类多源数据上有密集 NOCS / pose 监督。

5. 输出不只是 3D box

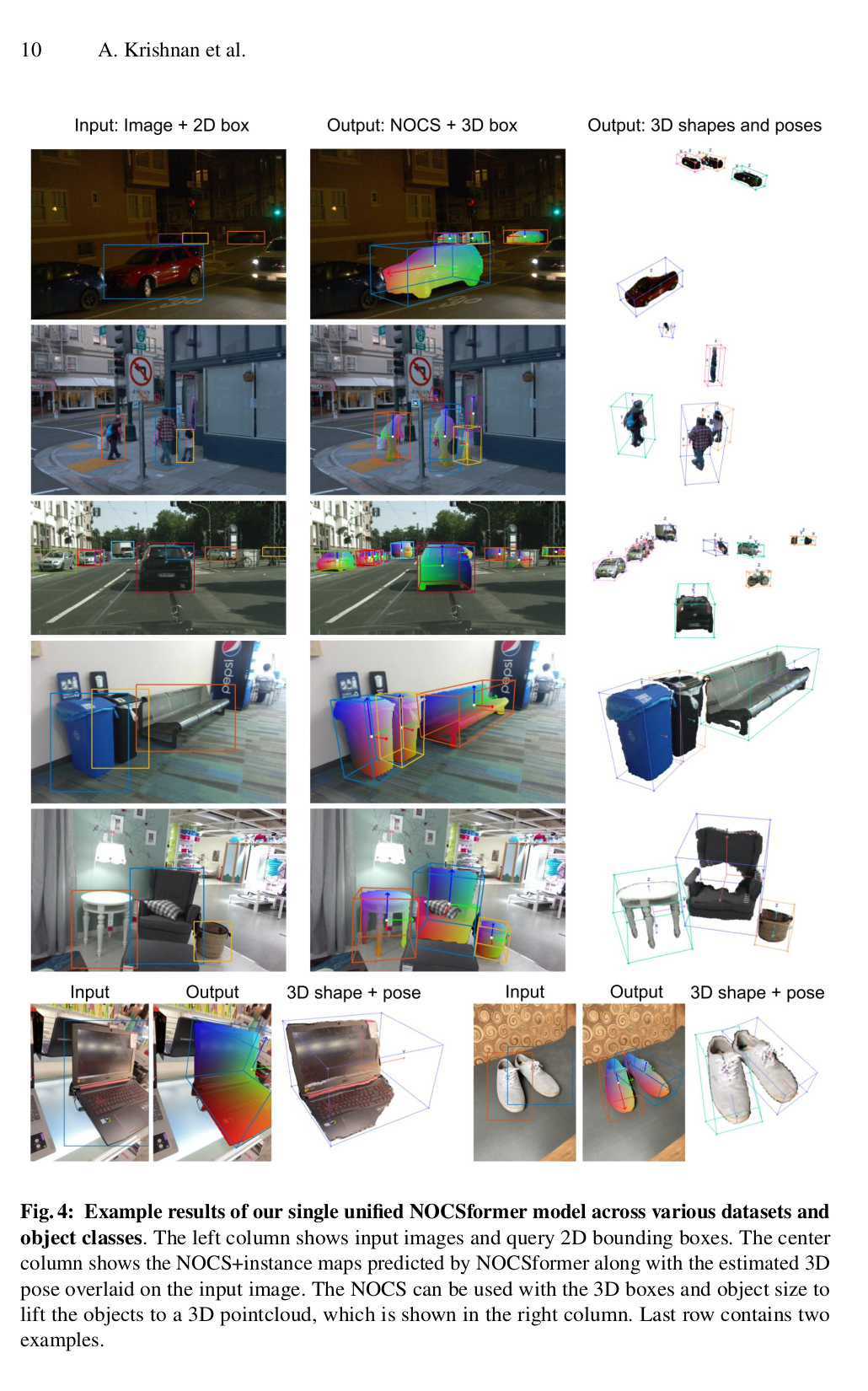

NOCSformer 跨室内外数据集的 NOCS pose 和可见形状结果 — 原论文 Figure 4：输入为图像与查询 2D boxes；中列是 NOCS、mask 和 pose overlay；右列将 NOCS 与 size 提升为 metric visible point cloud。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

相比只回归 cuboid 的 3D detector，NOCSformer还能输出：

canonical dense visible-surface coordinates；
instance mask；
metric visible shape；
oriented 3D box / pose。

但这些是“当前可见表面”的 point cloud，不是完整 watertight object reconstruction。遮挡背面没有被生成。

6. NOCS 直接指标

作者提出 NOCS mAE 和 mPSNR，在 GT / predicted mask 交集上计算，并另报 mask mIoU 以防稀疏预测通过只覆盖容易区域获得虚高坐标分数。

测试集	方法	NOCS mAE↓	NOCS PSNR↑	Mask IoU↑
NOCS-Real275	target-trained NOCS baseline	0.121	16.345	86.10
NOCS-Real275	transferred NOCSformer	0.107	18.527	89.03
OmniNOCS 75-class subset	NOCSformer	0.094	20.245	78.50

NOCSformer 在 held-out NOCS-Real275 的 dense NOCS 与 mask 指标确实超过目标集训练旧模型。但这不代表最终 3D localization 也超过目标域监督方法，下一节会看到明显差距。

7. 3D localization 与跨域泛化

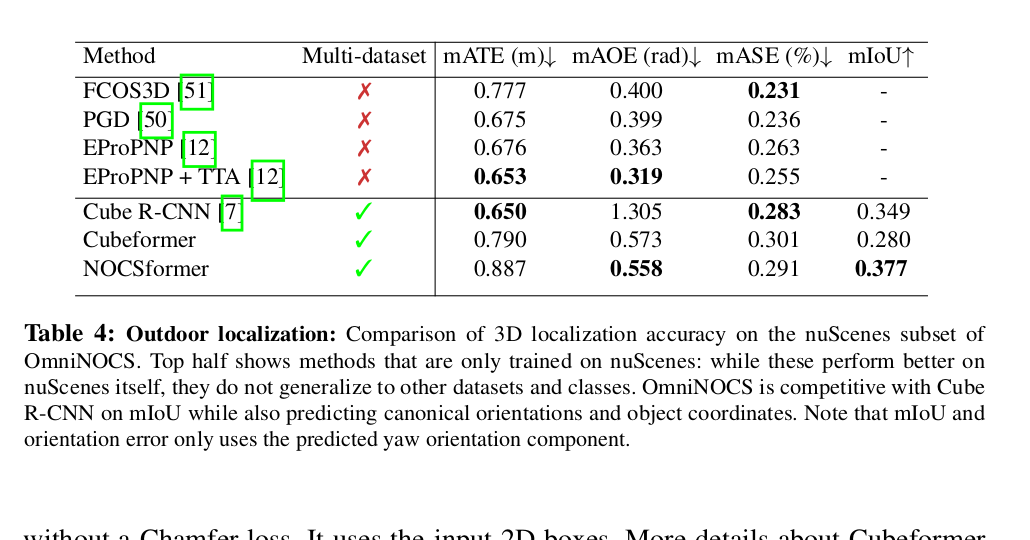

NOCSformer 在 nuScenes subset 上的 3D localization 对比 — 原论文 Table 4：NOCSformer 在 multi-dataset 模型中有更好的 mAOE 与 mIoU，但 mATE 不及 Cube R-CNN；只在 nuScenes 训练的专用方法在该目标域仍更强。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

7.1 nuScenes subset

方法	Multi-dataset	mATE m↓	mAOE rad↓	mASE↓	mIoU↑
EProPNP + TTA	否	0.653	0.319	0.255	—
Cube R-CNN	是	0.650	1.305	0.283	0.349
Cubeformer	是	0.790	0.573	0.301	0.280
NOCSformer	是	0.887	0.558	0.291	0.377

NOCSformer 的 canonical orientation 和 3D overlap 比另外两个 multi-dataset baselines 更好，但 translation 最差。目标域专门训练的 EProPNP + TTA 在 mATE / mAOE 上仍明显更强。

7.2 Held-out NOCS-Real275

方法	目标域训练	Depth	3D IoU mAP@25	mAP@50
NOCS model	是	是	79.6	72.4
Cube R-CNN	否	否	14.9	4.1
NOCSformer	否	否	43.5	10.6

NOCSformer 相对 transferred Cube R-CNN 的提升很大，但相对 target-trained NOCS model 仍有 36.1 / 61.8 points 差距。@25 到 @50 的大幅下降也说明其 coarse localization 泛化好于精密 pose。

Cube R-CNN同时负责 2D detection，而 NOCSformer使用输入 2D boxes；false positives / negatives 会影响前者 mAP。论文自己也提示这不是完全公平的系统对比。

7.3 Canonical orientation

在 KITTI-val 五类上，NOCSformer gravity-axis accuracy@5° 为 99.95%，heading-axis accuracy@10° 为 59.65%；Cube R-CNN 对应为 18.29% / 21.55%。这支持“统一 canonical axes 比 Chamfer-invariant cuboid supervision 更能学稳定朝向”的论点。

8. 消融与局限

NOCSformer 完整 head 达到 20.431 dB NOCS PSNR、81.69 mask IoU：

Hourglass head：-3.064 dB / -3.16 points；
Mask R-CNN head：-5.23 dB / -21.27 points；
去掉 50-bin discretization 改连续回归：-4.11 dB。

论文明确限制：

对称对象存在多个等价 canonical frames，单标签损失不自然；
left / right shoes 等镜像几何需要区分 reflection；
2D boxes 必须由外部 detector 或人工提供。

本站补充：

多源 depth / mask 的噪声模型不一致，论文没有做按标注来源的误差分层；
手工 canonicalization 可扩展到 97 类，但更大开放词汇的人工成本和语义争议仍存在；
97 类共享模型不等于 unseen-category open vocabulary；
NOCS point cloud 仅覆盖可见表面；
论文未提供端到端 detector + NOCSformer 的速度、显存和吞吐；
目标域高精度 localization 仍显著依赖 domain-specific training 与 depth。

9. 复现检查表

获取每个 constituent dataset 的许可、版本和 train / val split；
固化 class ontology、axis convention 与 class-specific rotation offsets；
记录人工 6-way canonicalization 的标注协议和一致性；
分别复现 LiDAR / stereo / NeRF / camera depth 的有效像素与尺度；
保存 mask source，并按人工、SAM、model、synthetic 分层审计；
严格使用 tight-box diagonal scalar $s$ 计算 NOCS；
冻结 DINOv2，仅训练 DPT 与 heads；核对 8× upsample 和 28×28 RoI；
复现 10-block transformer head、50 bins、联合 NOCS + mask 输出；
区分输入 2D boxes 与 detector predictions；
同时报 NOCS mAE / mPSNR / mask IoU、3D box 指标和 canonical orientation；
在 held-out dataset 上与 target-trained baseline 分开报告，避免把“优于 transferred baseline”写成“优于目标域方法”。

10. 最终评价

OmniNOCS 是一篇数据工程与任务定义价值大于单一模型增量的论文。它首次把 NOCS 从少数桌面类别扩展到 97 类、多相机、室内外和对象中心视频，并通过直接 NOCS 指标把“坐标预测质量”从最终 pose 指标中单独拆出来。

NOCSformer证明了共享 canonical representation 可以在未见数据域中迁移：它远优于 transferred Cube R-CNN，也在 NOCS 坐标预测上超过旧的 target-trained NOCS head。但高精度 3D localization 仍没有被解决，@50 mAP 与目标域监督模型差距很大。对网站读者而言，最值得带走的不是“一个模型统一所有物体”，而是大词汇 pose 必须先统一坐标系、标注来源和评测边界。
