物体位姿估计 · 2024 · ECCV · CCF B

U-COPE: Taking a Further Step to Universal 9D Category-level Object Pose Estimation

U-COPE 把刚体建模为 K=1 的特殊关节物体，以 PointNet++、part-mask feature re-modulation 和同部件 PPF voting 联合输出 joint、segmentation 与逐部件 9D pose。CAMERA25 的 3D75+5° 为 57.3；ArtImage 默认 20K point pairs、约 1.4–2.1 s，真实 ReArtMix / RobotArm 仅给定性验证。

Paper

研究方向

物体位姿估计

任务层级

Category-level

物体设定

Unseen objects

输入模态

cropped partial point cloudRGB-D projected to point cloud

关键依赖

known object categorypredefined part count and joint topologyobject-level crop or detectionvalid depth and camera intrinsicspart / joint / per-part pose supervision20,000 point pairs by default

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Li Zhang, Weiqing Meng, Yan Zhong, Bin Kong, Mingliang Xu, Jianming Du, Xue Wang, Rujing Wang, Liu Liu
作者单位: Hefei Institutes of Physical Science, Chinese Academy of Sciences / University of Science and Technology of China / Anhui University / Peking University / Astribot / Hefei University of Technology
会议 / 期刊: 会议 · ECCV · CCF B
研究方向: 物体位姿估计
开源状态: 未开源 / 未整理
阅读状态: 粗读：已生成精读：已生成
任务设定: Category-level · Unseen objects
数据集: CAMERA25 ArtImage ReArtMix RobotArm
评估指标: 3D IoU Rotation Error Translation Error
方法标签: 类别级位姿估计 articulated-object rigid-articulated-unification point-cloud pointnet++ part-segmentation joint-estimation point-pair-feature parameter-voting 9dof-pose unseen-instance 绝对位姿估计
关键依赖: known object categorypredefined part count and joint topologyobject-level crop or detectionvalid depth and camera intrinsicspart / joint / per-part pose supervision20,000 point pairs by default

Reading Notes

粗读 / 精读

已生成 src/paper-notes/u-cope-eccv2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：U-COPE

1. 基本信息

标题：U-COPE: Taking a Further Step to Universal 9D Category-level Object Pose Estimation
作者：Li Zhang, Weiqing Meng, Yan Zhong, Bin Kong, Mingliang Xu, Jianming Du, Xue Wang, Rujing Wang, Liu Liu
机构：中国科学院合肥物质科学研究院、中国科学技术大学、安徽大学、北京大学、Astribot、合肥工业大学
年份 / 会议：2024 / ECCV
论文：ECVA 正式 PDF · ECCV 页面
阅读模式：粗读

2. 一句话定位

U-COPE 把刚体视作 $K=1$ 的特殊关节物体、一般关节物体视作 $K$ 个刚体部件和 $K-1$ 个 joints；它从已裁剪的 2,048 点 partial cloud 联合预测 part masks、joint pivot / direction，并让同部件 point-pair features 对中心、朝向和尺度参数投票，输出未见实例的逐部件 9D category pose。

3. 图表导读

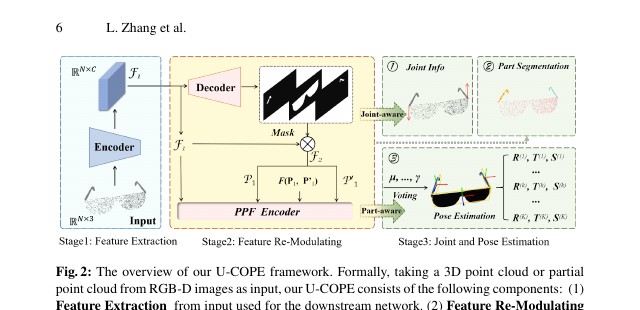

U-COPE 统一刚体与关节物体的网络结构 — 原论文 Figure 2：PointNet++ 特征被 part-mask decoder 重调制，再与 PPF encoder 联合服务于 joint、part segmentation 和逐部件 9D pose 三个分支；刚体会关闭 joint / part 分支。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

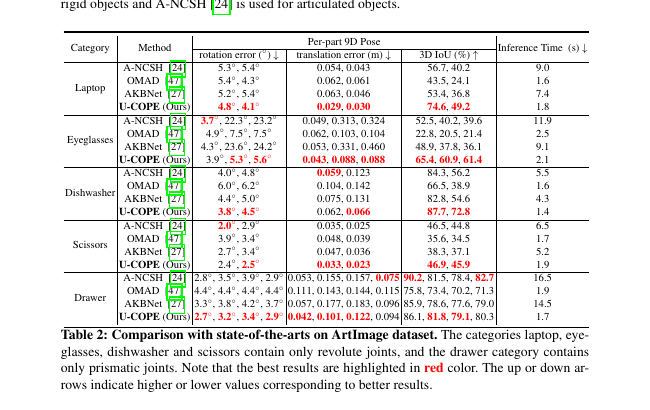

U-COPE 在 ArtImage 的逐部件位姿结果 — 原论文 Table 2：U-COPE 在 laptop、eyeglasses、dishwasher、scissors、drawer 上同时报告各部件 rotation / translation / 3D IoU 和整对象推理时间；并非所有 drawer IoU 均优于 A-NCSH。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

4. 问题设定

输入：已从场景裁出的 single-object partial point cloud；RGB-D 会先裁剪并反投影为点云。
对象：known category 中的 unseen instances，不要求测试 CAD。
统一建模：刚体 $K=1$ ，关节物体 $K\ge2$ 。
输出：joint pivot / axis、逐点 part segmentation，以及每个部件的 rotation、translation、amodal 3D size。
这是 category-level 9D pose；不是 BOP 已知 CAD 的 SE(3)，也不是从完整 RGB-D 场景同时完成检测。

5. 方法概览

PointNet++ 从 2,048 点提取 point features。
decoder 预测 $K$ 个 part masks；mask 与原特征 Hadamard product，形成 part-conditioned features。
joint branch 以 heatmap 找 joint 邻域点、offset 恢复 pivot，并回归 joint direction。
PPF encoder 对同一部件 point pairs 编码，避免跨部件几何污染。
translation 通过中心参数投票，rotation 通过两个 object axes 的 orientation voting 恢复。
scale 使用相对类别平均尺寸的 log residual 投票。
joint / part awareness score 在推理时过滤不相邻 joint points 与跨部件 pairs。

6. 实验速览

CAMERA25 刚体：3D75+5° / 3D50 / 5°2cm 为 57.3 / 93.4 / 65.3；IST-Net 为 55.6 / 92.2 / 64.3。
ArtImage laptop：两部件 rotation 4.8° / 4.1°，translation 0.029 / 0.030，3D IoU 74.6 / 49.2。
ArtImage eyeglasses：三个部件 rotation 3.9° / 5.3° / 5.6°，相对 A-NCSH 的 3.7° / 22.3° / 23.2° 明显改善活动部件。
drawer：U-COPE rotation 更好，但 A-NCSH 在若干部件 3D IoU 更高，不能概括成全部指标最优。
默认 20,000 point pairs，eyeglasses 推理约 2.1 s；40,000 pairs 略准但增至 2.6 s。
ReArtMix 与 RobotArm 的“真实泛化”只给定性图，没有统一 quantitative table。

7. 快速判断

优点：用一个表示覆盖 rigid / articulated；逐部件 pose、joint 与 segmentation 互相约束；voting 比直接回归更可解释。
限制：需要预先裁好的 object point cloud、已知 part count / topology；主结果以 synthetic CAMERA25 / ArtImage 为主；真实实验仅定性；1–2 秒级延迟。
适合读者：category-level 9D pose、articulated object、point-pair feature、part segmentation、parameter voting。

已生成 src/paper-notes/u-cope-eccv2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：U-COPE

1. 核心判断

U-COPE 的“Universal”指统一 rigid 与 articulated category-level pose formulation，不是开放词汇、任意拓扑或任意传感器。其核心抽象是：

\text{object}=\{K\text{ rigid parts},K-1\text{ joints}\},

刚体只是 $K=1$ 的退化情况。网络因此可以统一输出：

关节 pivot 与 direction；
$K$ -way part segmentation；
每个 part 的 $R^{(k)},t^{(k)},s^{(k)}$ 。

这一抽象确实减少了两套独立 pipeline，但仍需要 category-specific 的部件数、关节关系和训练监督。它更准确的定位是 shared architecture across predefined rigid / articulated categories。

2. 输入与监督边界

论文的问题定义输入为 $P\in\mathbb R^{N\times3}$ ，测试对象 CAD unknown、category known。若原始输入是 RGB-D：

先用对象 crop / detection 得到对象区域；
depth + intrinsics 反投影；
采样为 2,048-point object cloud。

模型并不从整幅 RGB-D 检出对象。CAMERA25 的 AP 还使用文献提供的 detection boxes。训练监督包括：

per-point part labels；
joint pivot / direction；
每个 part 的 rotation / translation / 3D size；
known category topology 与 part count。

“unseen instance”仅表示测试形状未在训练集中出现，并不表示未知类别或未知关节结构。

3. 网络：先分部件，再做同部件 PPF

U-COPE method overview — 原论文 Figure 2。共享 point feature $F_1$ 一方面预测 part masks，另一方面与各 mask 相乘得到 part-conditioned $F_2$；PPF encoder 最终对同部件 point pairs 预测 pose voting parameters。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

PointNet++ 输出 $F_1\in\mathbb R^{N\times C}$ 。decoder 得到 $m_k\in\mathbb R^{N\times1}$ ，然后：

F_2^{(k)}=F_1\odot m_k.

这种 feature re-modulation 有两层作用：

part segmentation 显式限制每个 pose branch 的支持区域；
PPF 不再把两个活动部件的点误组成一个刚体 pair。

但它也产生级联风险：mask 边界错、遮挡导致某 part 点数不足时，后续 joint 与 pose 都会受影响。论文在局限中明确承认 part cloud 会因 segmentation 不准而残缺 / 含噪。

4. Joint prediction

joint $\phi=(q,\vec u)$ 由 pivot line 与 axis direction 表示。每个点预测：

heatmap $H_i$ ：成为 joint 邻域候选的概率；
offset $O_i$ ：指向 joint line；
direction $\hat u_i$ ；
joint-awareness score：该点是否属于与此 joint 相连的 part。

pivot loss 不要求落在唯一端点，而度量预测点到 GT joint axis 的垂距：

\mathcal L_{\rm pvt} =\|(\hat p-q)\times\vec u\|_2, \qquad \mathcal L_{\rm dir} =\|\hat u-\vec u\|_2.

这与 revolute / prismatic joint 的轴线几何更一致。推理只聚合 awareness 和 heatmap 均超过 0.5 的 points。刚体 $K=1$ 时整个 joint branch 被关闭。

5. 9D pose voting

作者将直接回归 $R,t,s$ 改写为 point-pair parameters：

中心位置由 pair-relative distances / angles 生成候选并投票；
orientation 用 right / up 两个轴的 SO(3)-invariant angular parameters，两个 object axes 确定 rotation；
scale 回归相对类别平均 box $\bar s$ 的 log residual：

\gamma=\log s-\log\bar s,\qquad \hat s=\exp(\gamma_{\rm total})\odot\bar s.

part-awareness classifier 只保留来自同一 part 的 point pair。它并没有让 PPF 完全“天然”支持关节物体，而是用 learned segmentation / awareness 把对象重新拆回局部刚体。

6. CAMERA25：统一框架的刚体结果

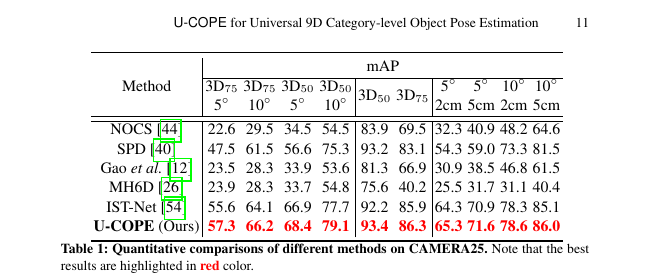

U-COPE CAMERA25 rigid-object results — 原论文 Table 1。CAMERA25 是 synthetic NOCS benchmark；U-COPE 相比 IST-Net 在下表所列五项指标提升 0.4–1.7 points，完整原表中另有两项联合阈值指标下降，不应只与较早 NOCS baseline 比出巨大增幅。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

方法	3D75+5°	3D50	3D75	5°2cm	10°5cm
NOCS	22.6	83.9	69.5	32.3	64.6
IST-Net	55.6	92.2	85.9	64.3	85.1
U-COPE	57.3	93.4	86.3	65.3	86.0

相比强近邻 IST-Net，U-COPE 在所列五项指标上小幅提升；完整原表中的 3D75+10° 为 66.2 对 66.9、3D50+5° 为 68.4 对 69.9，仍有退步。论文正文强调相对 NOCS 的 +34.7 等大增幅，对判断 2024 年真实增益不够公平。

7. ArtImage：逐部件结果与速度

U-COPE ArtImage per-part results — 原论文 Table 2。每个逗号分隔数字对应一个 part；因此不能把其中最优数字当成整类单一误差。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

代表性结果：

laptop：4.8° / 4.1°，0.029 / 0.030，IoU 74.6 / 49.2，1.8 s；
eyeglasses：3.9° / 5.3° / 5.6°，IoU 65.4 / 60.9 / 61.4，2.1 s；
dishwasher：3.8° / 4.5°，IoU 87.7 / 72.8，1.4 s；
scissors：2.4° / 2.5°，IoU 46.9 / 45.9，1.9 s；
drawer：2.7° / 3.2° / 3.4° / 2.9°，1.7 s。

U-COPE 对 rotation 和 translation 基本占优，但 drawer 的第 1 / 3 / 4 part IoU 分别为 86.1 / 79.1 / 80.3，对应 A-NCSH 的 90.2 / 78.4 / 82.7：第 1、4 部件更低，第 3 部件更高，存在 part-level mixed outcomes。整对象耗时 1.4–2.1 s，远非实时。

8. Point-pair 数量与 awareness 消融

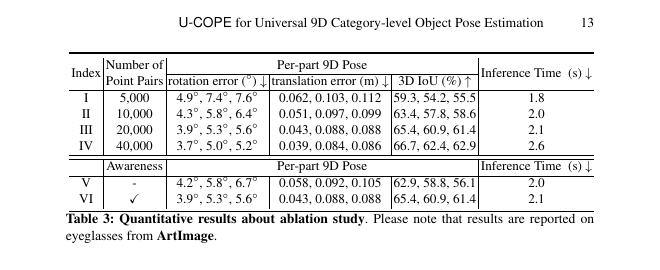

U-COPE point-pair count and awareness ablation — 原论文 Table 3，ArtImage eyeglasses。5K→40K pairs 精度持续增加，但时间由 1.8 s 增至 2.6 s；作者默认 20K。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

Point pairs	Rotation（3 parts）	IoU（3 parts）	时间
5K	4.9 / 7.4 / 7.6	59.3 / 54.2 / 55.5	1.8 s
20K	3.9 / 5.3 / 5.6	65.4 / 60.9 / 61.4	2.1 s
40K	3.7 / 5.0 / 5.2	66.7 / 62.4 / 62.9	2.6 s

20K 是 speed–accuracy 折中，不是饱和最优。加入 joint / part awareness 相比未加入版本，第三 part rotation 6.7→5.6、IoU 56.1→61.4，说明跨 part pairs 确实是主要噪声源。

9. “真实泛化”证据的边界

ReArtMix 与 RobotArm 只展示 qualitative overlays，没有：

定量 rotation / translation / joint error；
真实数据数量和完整 split；
failure rate；
与 baseline 的统一实测表。

因此主 SOTA 证据仍来自 synthetic CAMERA25 / ArtImage。论文可说明模型“能在若干真实例子上运行”，不足以证明稳定 sim-to-real。

10. 局限

上游 object crop / depth error 未计入；
category、part count、joint topology 预定义；
unseen instance 不是 unseen category；
part segmentation 错误会污染全部下游分支；
PPF 20K sampling 带来秒级推理；
rigid / articulated 使用不同数据集，缺少同一混合场景内统一评测；
ReArtMix / RobotArm 仅定性；
symmetry handling 与 equivalent rotations 说明不充分；
未验证动态视频、temporal consistency 或多传感器；
未核实到专用公开代码。

11. 复现检查表

固定 object crop、depth back-projection 与 2,048-point sampling；
为每类记录 $K$ 、part order、joint graph 与 canonical frames；
复现 part mask、joint heatmap / offset / direction supervision；
只对同 part pairs 训练 pose parameters；
分别报告 5K / 10K / 20K / 40K pairs 的精度与 latency；
CAMERA25 使用完全相同 detection boxes 和 metric implementation；
ArtImage 按 part 顺序报告，不只做 category average；
增加真实数据 quantitative metrics；
计入 detection、point-cloud preprocessing 和网络的端到端时间；
对 segmentation corruption、missing depth、unknown topology 做鲁棒性测试。

12. 最终评价

U-COPE 最值得保留的是任务抽象：将 rigid object 看作单 part articulated object，并用 part segmentation / joint / pose 三个目标共同约束 point-pair voting。CAMERA25 所列指标对 IST-Net 的提升与 ArtImage 上活动部件的明显改善表明，这种统一结构确实可行。

但“universal”不能外推到开放类别和未知 topology。它依赖已裁 point cloud、预定义 part / joint semantics，真实泛化只有定性图，20K pairs 又使推理约 2 s。它是一篇有价值的 统一建模论文，而不是已经具备通用部署能力的实时系统。
