论文精读笔记：FoundationPose: Unified 6D Pose Estimation and Tracking of Novel Objects

1. 基本信息

• 标题：FoundationPose: Unified 6D Pose Estimation and Tracking of Novel Objects
• 作者 / 机构：Bowen Wen、Wei Yang、Jan Kautz、Stan Birchfield；NVIDIA
• 年份 / 会议：2024 / CVPR Highlight
• 论文链接：arXiv:2312.08344
• 代码 / 项目页：NVlabs/FoundationPose / 项目页
• 阅读模式：精读

2. 一句话定位

FoundationPose 用“给定任意候选 $T=(R,t)$ 都能渲染对象 RGB-D”作为统一接口：CAD 已知时直接 rasterize，CAD 缺失时由少量 posed RGB-D references 拟合 object-centric SDF / appearance field 并提取可渲染 mesh。由此，同一个 Transformer RefineNet 可以修正多组全局 pose hypotheses，同一个带跨候选 self-attention 的 ScoreNet 可以从中选择最优 pose；视频中只保留精修，获得约 32 Hz 的 tracking。

方法输入与输出

项目	内容（本站整理）
推理输入	当前 RGB-D、$K$、可渲染物体表示；全局 estimation 用外部检测区域初始化候选，tracking 由上一帧 $T_{CO}$ 初始化精修，不要求每帧重新提供 GT mask。
最终输出	最佳物体到相机变换 $T_{CO}\in SE(3)$；tracking 输出逐帧的 $T_{CO,t}$。RefineNet 的修正量和 ScoreNet 的候选得分是内部输出。
训练输入	合成 RGB-D、训练 CAD、GT object poses / masks，以及扰动候选 pose 对应的 renderings；LLM / diffusion 用于生成训练纹理，不是在线输入。
训练目标	共享 RefineNet 学位姿更新，ScoreNet 学候选排序。model-free 另有每物体建模优化：以 posed RGB-D references 监督 SDF / appearance field，输出可渲染 mesh，这不等同于微调 pose networks。
输出细节	$T_{CO}$ 的旋转为 $R\in SO(3)$、平移为 $t\in\mathbb R^3$；坐标由 CAD 或重建物体定义，深度与 mesh 长度单位需统一。没有独立预测类别 size，也不直接输出分割或动作。
必要条件	model-based 必需目标 CAD；model-free 必需带可信 pose、标定与目标区域的 RGB-D references 及离线 field fitting。两条分支都需要 renderer、在线 RGB-D 和相机内参。

2.1 论文图表导读

图表	在论文中的位置	它证明 / 解释什么	阅读注意

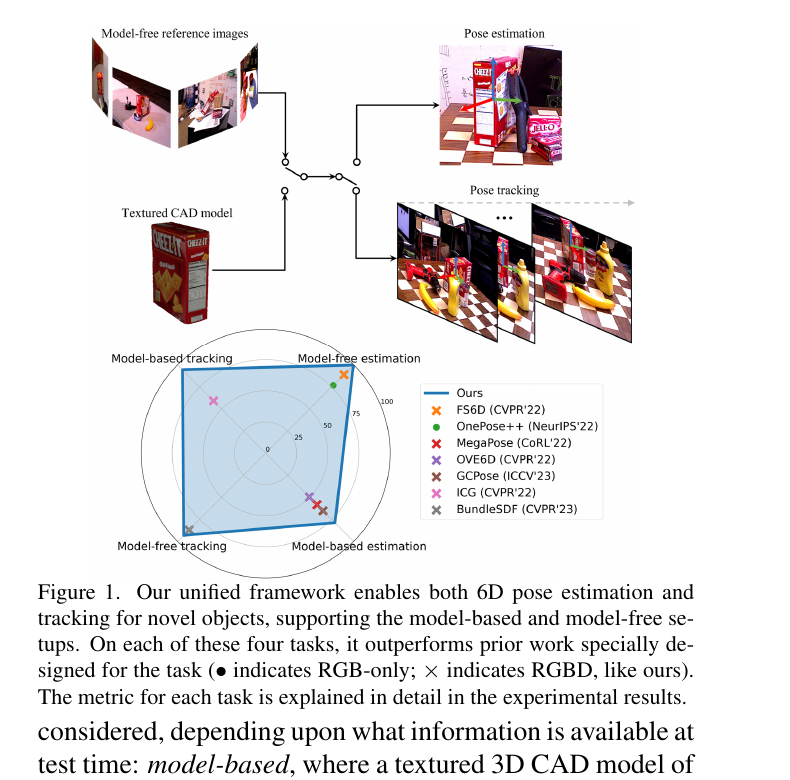

Figure 1	动机与总览	一套系统覆盖 model-free / model-based 以及 estimation / tracking	雷达图的四个轴是不同任务和协议，不能把面积当统一指标

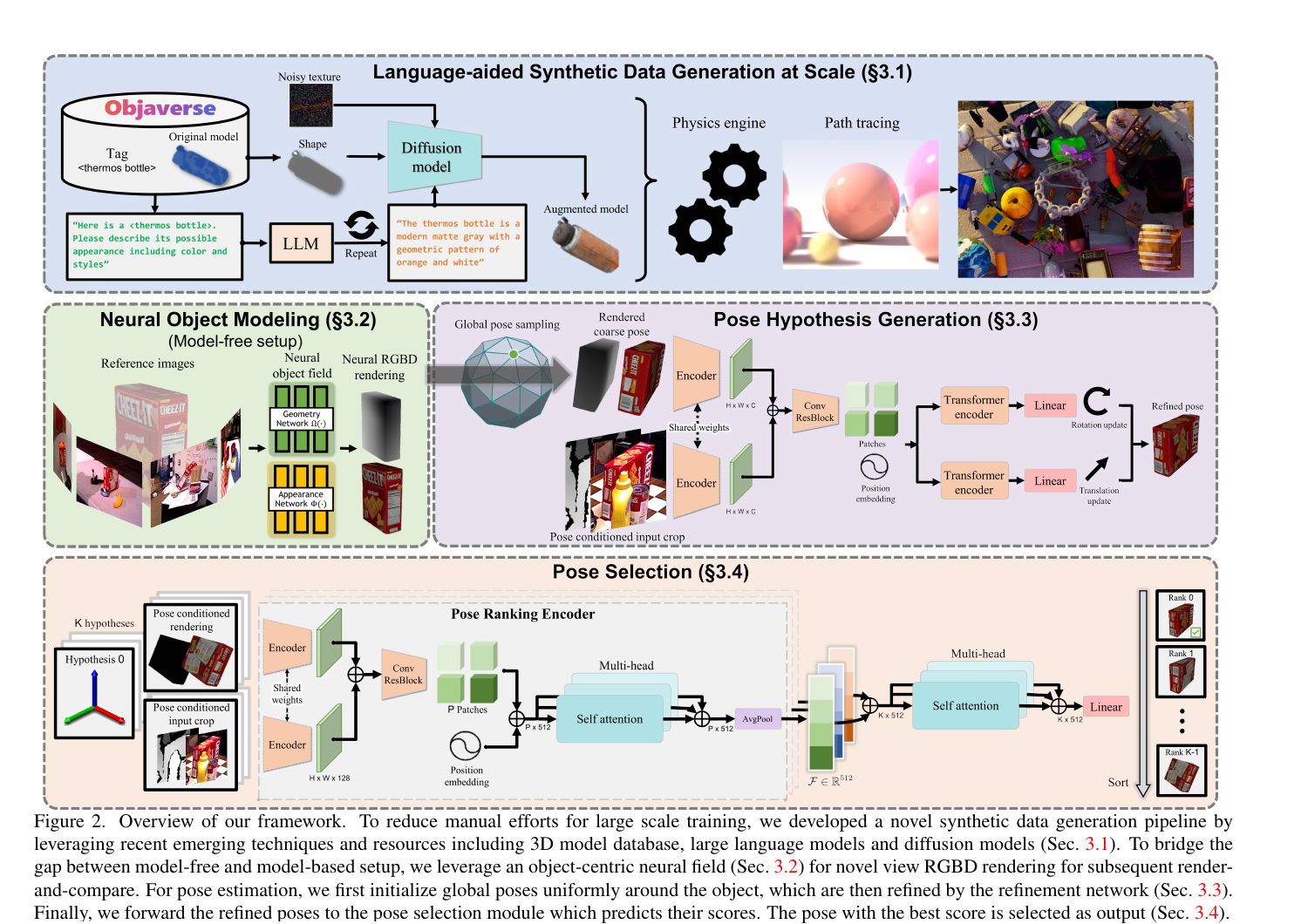

Figure 2	端到端框图	训练数据、object field、RefineNet、ScoreNet 的依赖关系	LLM 和 diffusion 在最上方，仅用于合成训练集构造
Figure 3	纹理增强	LLM 生成 prompt 后的 TexFusion 纹理比随机贴图更自然	它提升训练外观多样性，不替代对象几何建模

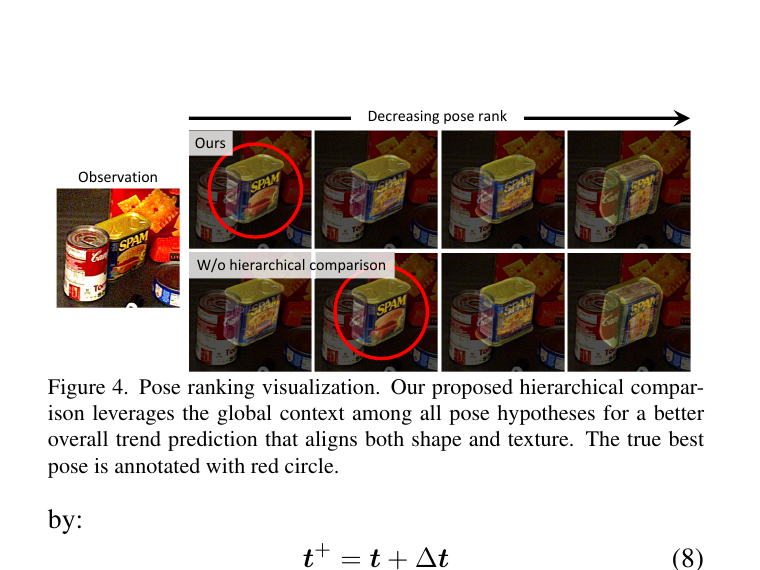

Figure 4	pose ranking	第一层比单候选对齐，第二层让所有候选互相比较	正确 pose 是相对排序而非独立绝对分类
Tables 1—3	单帧估计	model-free YCB-V / LINEMOD 和 model-based BOP 结果	三张表的输入先验和 metric 不同
Tables 4—6	tracking 与消融	统一能力、关键结构和速度-精度边界	消融默认是 model-free、16 references，而不是全部任务的平均

3. 问题定义与前提

对物体坐标中的点 $x_{obj}$，目标是在相机坐标系预测刚体变换：

$$x_{cam} = R x_{obj} + t, \qquad R \in SO(3),\ t \in \mathbb R^3.$$

FoundationPose 的主张不是“不需要对象先验”，而是同一共享 pose 模型对两种先验工作：

设置	可用对象先验	额外对象准备	downstream 输入
model-based	纹理 CAD mesh	准备 / 校验 mesh 坐标和尺度	由 CAD 在候选 $T$ 下渲染 RGB-D
model-free	少量 reference RGB-D 和每张 object pose	每对象拟合一次 neural object field，再提取渲染 mesh	由 field 导出的 mesh 在候选 $T$ 下渲染 RGB-D

• 共享训练，不做 target fine-tuning：RefineNet 与 ScoreNet 在大规模合成数据上训练，测试新物体不更新其网络权重。
• model-free 的边界：论文称 object field 的 per-object optimization 可在秒级完成且只做一次；它依然是测试对象的建模步骤，reference images 也必须带可信 object-to-camera pose。不能等价为“拿一张未标定图片零准备上线”。
• 检测与深度前提：输入为 RGB-D。单帧初始化时先以 Mask R-CNN 或 CNOS 等现成方法检测目标；论文本身不是 detector。model-based BOP 比较中所有方法使用 Mask R-CNN 2D detections。
• 四项任务：model-based estimation、model-free estimation、model-based tracking、model-free tracking。后两者使用时间连续性，但不是类别级学习或 multi-object 联合 pose solver。

4. 研究脉络与核心切口

4.1 两种历史输入契约

• instance-level CAD pose：训练和测试围绕同一对象实例，CAD 可渲染、可建立 2D-3D 或 3D-3D 对应，但新增对象常需要对象级训练或明确资产。
• model-based novel-object pose：允许测试对象未在训练中见过，只要给 CAD；瓶颈是对未见形状 / 纹理的 render-and-compare 泛化。
• few-shot model-free pose：给 posed reference images 而非 CAD，例如 Gen6D、OnePose、FS6D。它避免显式 mesh，但常依赖 SfM、2D-3D correspondence 或测试时 object-specific adaptation。
• object tracking：有上一帧初值时可减少搜索；传统方法往往仍受 CAD、对象训练或类别先验限制。

4.2 FoundationPose 的选择

它没有为两类先验训练两套 pose networks，而是将差异压缩到渲染器：

$$\mathcal R(\mathcal O, T) \rightarrow (I_{render}, D_{render}).$$

其中 $\mathcal O$ 可以是 CAD，也可以是由 neural field 提取的 textured mesh。之后的网络只估计渲染和真实观测在候选 $T$ 下是否一致、应如何更新。这一设计带来可复用性，但渲染质量是整个 model-free 路线的瓶颈。

5. 离线合成数据：LLM 只在训练前出现

5.1 资产和场景

• 训练物体来自 Objaverse 与 Google Scanned Objects (GSO)。Objaverse 选用 Objaverse-LVIS 子集，包含 4 万余对象、1156 个 LVIS 类别。
• 在 NVIDIA Isaac Sim 中做重力 / 物理仿真，随机对象、材质、尺寸、相机、光照，并通过 path tracing 生成 photo-realistic RGB-D 场景和 pose / mask 标签。
• 每个样本可得到 RGB、depth、object pose、camera pose、instance segmentation 和 2D bounding box，供 refinement 与 ranking 训练。

5.2 LLM-aided texture augmentation

随机把 ImageNet / COCO 图贴到 UV 上容易产生接缝，也常把完整背景错误贴到物体上。作者使用两级 prompt：

1. 将 Objaverse-LVIS 的类别 tag 填入模板，询问 ChatGPT 该物体可能有的颜色与风格描述。
2. 把回答作为 TexFusion 的 text prompt，并与原始 shape、随机噪声纹理一起生成增强材质。

因此语言模型帮助扩大训练外观分布，但不进入测试输入，也不为目标对象生成 pose、mask 或 CAD。Table 6 证明它有增益，但不是最大增益来源：移除后 ADD AUC 从 91.52 到 90.83，ADD-S 从 97.40 到 97.38。

6. Model-free neural object modeling

6.1 表示

若没有 CAD，需要从 posed reference images 得到在任意候选 pose 下的 RGB-D rendering。作者以 object-centric field 表示对象：

• 几何函数 $\Omega: \mathbb R^3 \rightarrow \mathbb R$ 输出 signed distance value；零水平集是物体表面。
• 外观函数 $\Phi$ 接收几何网络的中间 feature、表面 normal 和 view direction，输出颜色 $c\in\mathbb R^3$。
• 3D point 先经过 two-resolution hash encoding，normal 与方向由二阶 spherical harmonics 编码。

它不同于只预测 density 的 NeRF：SDF 对 depth surface 更直接，后续也能用 marching cubes 获取 mesh。模型以每个对象独立优化，无跨物体 shape prior。

6.2 用 RGB-D reference 的监督

射线 $r$ 在深度观测附近的截断表面区域做 volumetric rendering。颜色以 reference RGB 的 $L_2$ 监督；几何部分采用 hybrid SDF 的 empty-space、near-surface 与 eikonal regularization。总损失可概括为：

$$\mathcal L_{field}=w_c\mathcal L_c+w_e\mathcal L_e+w_s\mathcal L_s+w_{eik}\mathcal L_{eik}.$$

这不是 pose 网络的训练损失，而是 model-free 模式的每对象资产准备。论文强调该优化可在 seconds 内完成，之后的 object field 只需训练一次。

6.3 为什么不是每次直接 neural render

优化完 field 后，作者用 marching cubes 从 SDF 零水平集提取 textured mesh，再在推理时以 rasterization 并行渲染多个 pose hypotheses 的 RGB-D。直接用 sphere tracing 在线渲染 depth 的代价在多候选并行时更高。

工程含义：model-free 的核心优势是“unseen object 不需 CAD 与 pose-network fine-tune”，但它把成本移到了 references 的采集、pose 标定和 field fitting；真实系统必须测量这些成本，而不能只报 refinement 网络耗时。

7. Pose hypothesis generation 与 RefineNet

7.1 全局初始化

给定当前 RGB-D：

1. detector 给出 2D bbox / mask；bbox 内 median depth 对应的 3D point 给平移初值。
2. 以物体为中心构建 icosphere，均匀采样 $N_s$ 个“相机看向中心”的 viewpoints。
3. 每个 viewpoint 加 $N_i$ 个离散 in-plane rotations，得到 $K=N_sN_i$ 个初始 poses。

这种采样把大旋转误差变为候选集覆盖问题；translation 仍是局部初值。tracking 场景已有前一帧结果时，可直接跳过此昂贵步骤。

7.2 Pose-conditioned crop 与精修

对每个粗 pose $T$：

• 使用 $\mathcal R(\mathcal O,T)$ 渲染 RGB-D；
• 将 object origin 投影到 image plane 作为 crop center，以物体直径的略放大投影确定 crop size；
• 从真实观测取同样由候选 pose 条件化的 crop，而不是固定用 detector bbox；
• 两个 RGB-D 输入经共享 CNN encoder，拼接后过 residual block、patch tokenize 和 position embedding；
• 两个 Transformer encoder 分别预测 translation update $\Delta t$ 与 rotation update $\Delta R$。

更新为：

$$t^+=t+\Delta t, \qquad R^+=\Delta R\otimes R.$$

$\Delta t$ 与 $\Delta R$ 都在 camera frame 定义，旋转使用 axis-angle。pose-conditioned crop 是该设计的重要细节：当粗 pose 的投影中心不对，crop 本身会产生指向平移误差的反馈；固定 detection crop 则难以做到这点。RefineNet 可重复执行，把更新 pose 再输入下一轮。

7.3 精修监督

RefineNet 使用 $L_2$ 回归真实的 translation 和 rotation update：

$$\mathcal L_{refine}=w_1\lVert\Delta t-\bar{\Delta t}\rVert_2+w_2\lVert\Delta R-\bar{\Delta R}\rVert_2.$$

论文设置两个权重为 1。它不是从图像直接回归全局 pose，而是学习小幅 update，因此与多假设初始化、tracking warm start 天然兼容。

8. ScoreNet：从局部匹配到相对排序

8.1 两级比较

RefineNet 后仍有 $K$ 个 refined poses。ScoreNet 的第一级把每个候选的 rendering 与 observation crop 送入 pose-ranking encoder，得到 $\mathcal F_i\in\mathbb R^{512}$，表示该候选的局部 alignment。

若直接对每个 $\mathcal F_i$ 做线性投影，就要求网络独立预测绝对 score，容易被相似轮廓、纹理重复和遮挡误导。作者的第二级将

$$\mathbf F=[\mathcal F_0,\ldots,\mathcal F_{K-1}]^\mathsf T\in\mathbb R^{K\times512}$$

当作 sequence 做 multi-head self-attention，再线性投影出 $K$ 个 scores。该序列无 position encoding，故对候选输入次序不敏感，也可扩展到不同 $K$。

8.2 Pose-conditioned triplet loss

对于 pose pairs，作者按旋转与 GT 的 geodesic distance 定义正、负候选，并用：

$$\mathcal L(i^+,i^-)=\max\big(S(i^-)-S(i^+)+\alpha,0\big).$$

与常规 triplet loss 不同，正负 pair 不共享 anchor，因为每个 pose hypothesis 都对应不同 crop，translation 也会改变输入。为避免“两个候选都远离 GT”时比较没有意义，只有正样本 rotation 足够接近 GT 的 pairs 被保留。论文还测试 InfoNCE；其隐含的 perfect-translation 假设不适合本设定。

9. 实验设计与结果

9.1 数据集、任务组合与协议

数据集	用途	主要难点 / 指标
YCB-Video	model-free 单帧、tracking、消融	ADD / ADD-S AUC，物体实例多、对称物体存在
LINEMOD	model-free 单帧	ADD-0.1d，检验 CAD-free 参考图输入
Occluded-LINEMOD	BOP model-based	clutter / occlusion，BOP AR
T-LESS	BOP model-based	textureless、对称 / 工业件，BOP AR
YCBInEOAT	model-based tracking	动态机器人操作、外部遮挡、相机运动

model-free setup 中，references 从数据集训练 split 选取，并带 object-pose GT，遵循 FS6D 协议。这是研究用的干净初始化条件，真实部署时参考位姿要由 fiducial、robot calibration、SLAM / SfM 等外部系统获取。

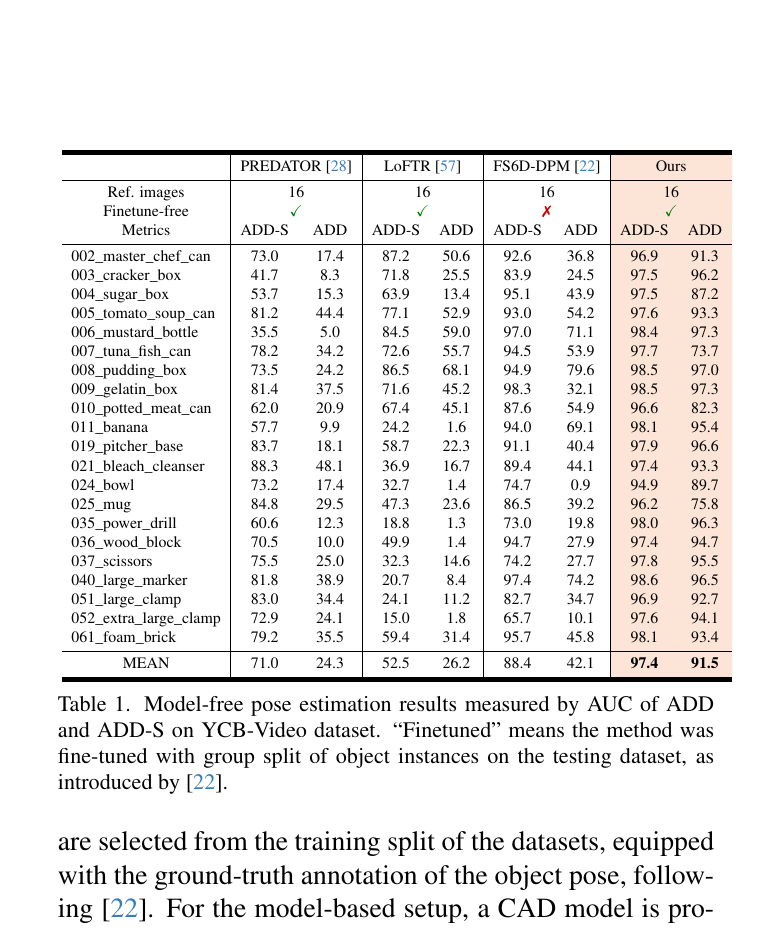

9.2 Model-free 单帧：YCB-Video

方法	modality	references	target fine-tuning	ADD-S AUC	ADD AUC
PREDATOR	RGB-D	16	否	71.0	24.3
LoFTR	RGB-D	16	否	52.5	26.2
FS6D-DPM	RGB-D	16	是	88.4	42.1
FoundationPose	RGB-D	16	否	97.4	91.5

对应关系式 baseline 在弱纹理或遮挡时更脆弱；FoundationPose 使用 rendering alignment 和全局 ranking，减少对可辨识局部匹配的依赖。但 AUC 上限、reference pose GT、detector / crop 协议仍是这张表的一部分，不能将它解释成开放环境的全链路胜率。

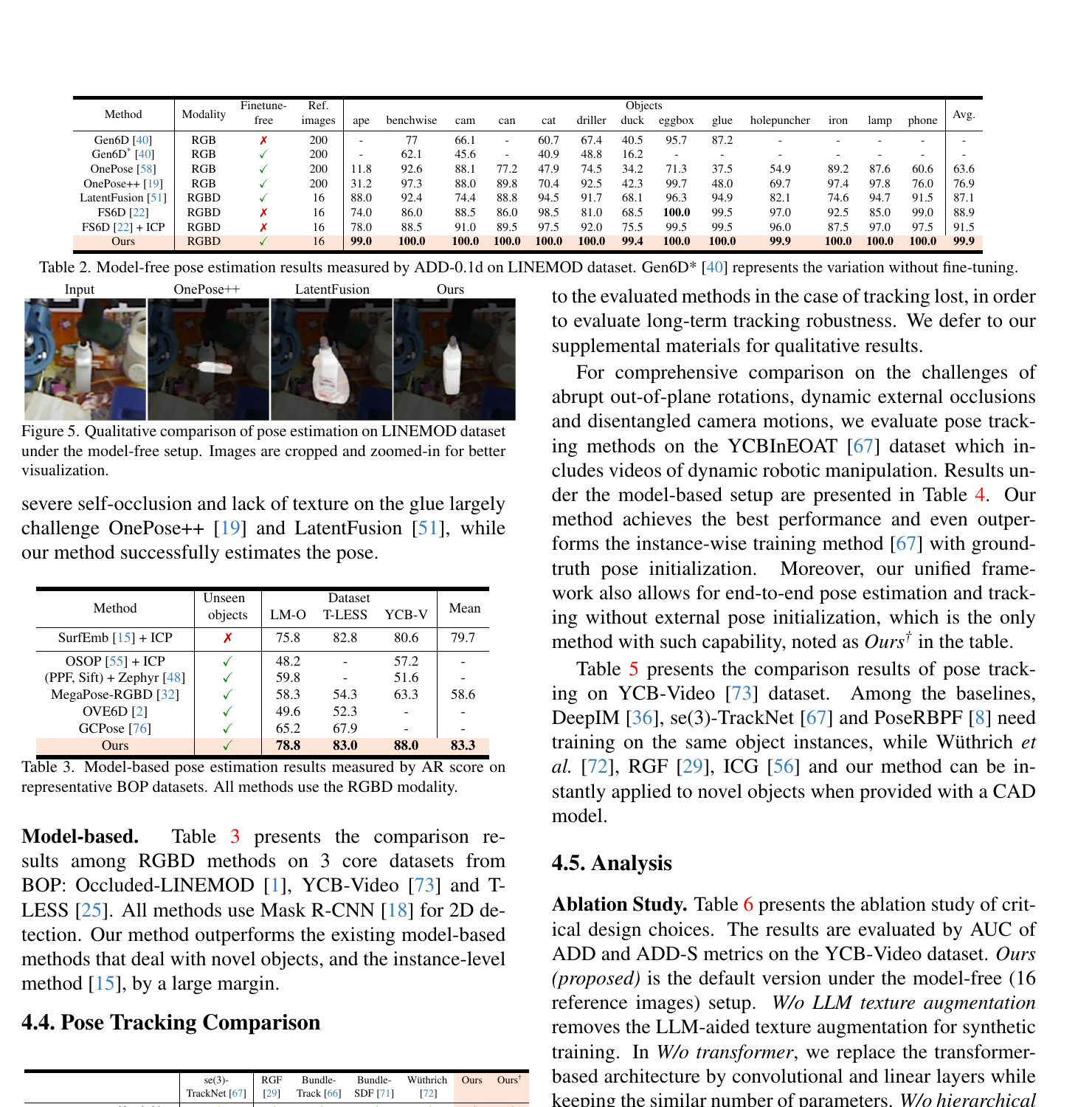

9.3 Model-free LINEMOD 与 model-based BOP

• Table 2：FoundationPose 的 99.9 是 LINEMOD 13 类别的 ADD-0.1d 平均成功率。OnePose / OnePose++ 报告为 63.6 / 76.0，但用 RGB 和 200 refs；LatentFusion / FS6D 用 RGB-D 16 refs，分别为 87.1 / 88.9。多种输入条件并存，最稳妥的读取是“论文 protocol 下证明了 model-free RGB-D 的能力”，而非脱离条件的统一排行榜。
• Table 3：在 RGB-D、Mask R-CNN 2D detection 下，FoundationPose 的 BOP AR 均值 83.3，高于表内 model-based novel-object methods，如 MegaPose-RGBD 58.6。这个 AR 是 VSD、MSSD、MSPD 的 aggregate recall，不能同 ADD AUC 数值横比。

9.4 Tracking：首次全局估计与后续精修的分工

Table 4 在 YCBInEOAT 上评估 model-based tracking：FoundationPose 的所有帧 ADD-S / ADD AUC 为 96.42 / 93.22；其 model-free unified pipeline 为 96.40 / 93.09，后者会由 pose estimation module 提供初始 pose。

Table 5 的 YCB-Video tracking 全帧结果为：

方法设置	ADD AUC	ADD-S AUC	解读
Ours, model-based	96.0	97.9	CAD rendering，tracking 中只需 refinement
Ours, model-free	93.7	97.5	neural-field rendering 也可支持稳定 tracking
BundleSDF	86.4	96.5	经典 model-free RGB-D tracking 参照
se(3)-TrackNet	93.0	95.7	model-based、需要同对象训练

这支持“首次昂贵 global estimation + 后续轻量精修”的工程结构。它没有证明系统自动从长时间丢失、遮挡后重新找到对象，因为 tracking 失效后的 re-initialization 在各协议中有额外假设。

9.5 消融和 scaling law

默认是 model-free、16 references，YCB-Video ADD / ADD-S AUC：

变体	ADD	ADD-S	相对默认的解释
Ours	91.52	97.40	全部设计
无 LLM texture augmentation	90.83	97.38	外观多样性对 ADD 有小幅贡献
无 Transformer	90.77	97.33	transformer token interaction 有明确贡献
无 hierarchical comparison	89.05	96.67	ADD 下降最大，候选集上下文最关键
InfoNCE 替代 ranking loss	89.39	97.29	perfect translation 假设不匹配本问题

• reference count：性能随 references 增加而升，约 12 张后趋于饱和；论文还称只有 4 refs 时已优于使用 16 refs 的 FS6D。它说明 field + ranking 对 reference coverage 敏感，但也表明 few-shot 不是 1-shot。
• training data size：合成数据增大提升 YCB-Video AUC，约 1M 样本后收益饱和。可泛化性很大程度来自数据规模、资产多样性和纹理扩增的共同作用，而非只由网络结构带来。
• latency：Intel i9-10980XE + RTX 3090 上，global estimation 单物体约 1.3 s，由 initialization 4 ms、refinement 0.88 s、selection 0.42 s 构成；tracking 约 32 Hz。应分开报告初始化时延与稳态跟踪帧率。

10. 贡献与证据是否匹配

作者声称	对应证据	判断
一套模型支持 model-based / model-free pose 和 tracking	Figure 1、Tables 1—5	基本充分；四类任务均有实验，但各自前端和协议不完全相同
neural field 统一无 CAD 与 CAD 渲染	Section 3.2、model-free tables	机制合理；真实部署还需量化 reference pose 噪声和 field fitting wall-clock
合成训练下对新物体泛化强	LINEMOD、BOP、YCB-V	较充分；训练资产、LLM texture 和扩散模型都参与，归因不能只给 foundation architecture
层级 ranking 是关键设计	Table 6、Figure 4	充分；移除后 ADD 降 2.47 点，是表中最大退化
可实时 tracking	32 Hz 报告、Tables 4—5	有条件成立；仅后续 refinement 是实时，首次 global estimation 仍约 1.3 s / object

11. 批判性分析

优点

• 统一点选得对：把“对象如何表示”与“pose 后端如何比较渲染和观测”解耦。CAD、reconstruction mesh、SDF field 都可以复用后面的 Transformer modules。
• 几何而非纯回归：多假设覆盖 + render-and-compare + iterative update 使错误来源可诊断，适合处理新物体时的分布变化。
• ranking 设计合乎任务结构：选择的是候选集中相对最优 pose；self-attention 比每个候选独立 binary score 更贴合这个决策。
• 任务覆盖广：既不只展示单帧 model-free，也不回避 CAD route 和 tracking；结果表把系统的适用范围说得比较完整。

局限与隐含假设

• reference pose 是强先验：model-free references 要有 object poses，benchmark 直接使用 GT。现实里若 pose recovery 有尺度或坐标系漂移，field 和下游 rendering 都会受影响；论文没有系统量化这一误差传播。
• 分割 / 检测不是小问题：初始化平移来自目标 bbox 与深度，遮挡或 detector 误框会让后续 global sampling 的中心偏离。BOP 使用统一 Mask R-CNN 协议并不等于开放词汇、未知对象的 detection 已解决。
• 首次延迟与多物体吞吐：1.3 s 是单 object 的全局初始化。杂乱场景若有多个候选实例，如何调度采样、渲染和 ranking，论文没有给端到端帧预算。
• single rigid object 假设：结论也将超越单刚体 state estimation 列为未来工作；关节、软体、透明、高镜面对象的 neural field 和 pose ambiguity 都未系统验证。
• 训练资产可复现性：LLM / diffusion augmentation 的完整数据链受模型与许可限制影响。复现实验时应明确使用了哪些公开权重 / 数据，而不是把全部效果默认归为开源仓库可直接复现。

不应误读的结论

• 不是“LLM 在测试时让 pose 更准”：LLM 只产出训练用材质 prompts。
• 不是“model-free 完全无需对象建模”：它以 per-object field fitting 替代 CAD 准备。
• 不是“32 Hz 的端到端首次定位”：32 Hz 来自已有初值时只跑 refinement；单帧全局估计为约 1.3 s。
• 不是“所有背景下都优于所有 instance-level 方法”：各表的 reference、depth、detector、初始 pose 和 metric 协议不同，比较须逐任务进行。

12. 真实部署建议

1. 资产路径选择：已有可靠 CAD 时优先 model-based；无 CAD 但可在上架 / 标定阶段获得多视角 RGB-D 和 poses 时使用 model-free。
2. 初始化与追踪分层：把 1.3 s 的全局估计作为新目标进入或 tracking 丢失时的恢复动作；常态采用轻量 refinement。需要为 detector conf、crop inlier、ranking margin 设计 re-initialization 触发器。
3. 必须记录的系统指标：reference count 和覆盖、reference pose 来源 / 误差、neural field fitting 时长、mesh extraction 成功率、detector mask IoU、首次初始化成功率、tracking 丢失后的恢复率和总 wall-clock。
4. 风险场景压测：纹理重复、近似对称、透明 / 金属反光、深度空洞、快速外部遮挡、reference pose systematic drift、多个相邻同类对象。

13. 对我的研究的启发

• 可直接借鉴：以“可在任意 pose 渲染 RGB-D”的对象表示接口解耦 model source 和 pose backend；pose-conditioned crop；通过多候选 self-attention 做 relative ranking；首次全局初始化与稳态 tracking 分离。
• 可做的改进：把 field / render uncertainty 显式送入 ScoreNet；让 ranking 输出 calibrated confidence 来驱动重初始化；用 symmetry-aware multi-hypothesis 表示替代单一 $R$；用更稳健的 reference pose / depth noise augmentation 缩小 GT-reference 与真实采集的差距。
• baseline 配置：比较时至少分别报告 FoundationPose 的 model-based 和 model-free，固定 RGB-D、reference count、reference pose 获得方式、detector、是否 GT initialization、是否允许 per-object field fitting，并将 single-frame latency 与 tracking FPS 分开。
• 待验证问题：若 reference poses 由 SfM / robot hand-eye calibration 而非 GT 给出，field 与 pose AUC 的退化曲线如何？若不使用受限 diffusion augmentation，LLM texture 的增益是否仍稳定？多物体共享 GPU 渲染时，global ranking 的吞吐是否能满足机器人节拍？
