论文精读笔记：MFOS: Model-Free & One-Shot Object Pose Estimation

1. 基本信息

• 标题：MFOS: Model-Free & One-Shot Object Pose Estimation
• 作者 / 机构：JongMin Lee, Yohann Cabon, Romain Brégier, Sungjoo Yoo, Jerome Revaud；Seoul National University、Naver Labs Europe
• 年份 / 会议或期刊：2024 / AAAI
• 论文链接：arXiv:2310.01897
• 代码 / 项目页：论文与作者公开页面未提供官方实现链接
• 阅读模式：精读

2. 一句话定位

MFOS 以“已知参考图的 pose + 一个粗 cuboid”代替 CAD / SfM object model：CroCo 初始化的 ViT 把多张 posed references 编码成带几何语义的 tokens，decoder 为 query 回归到不可见 proxy cuboid的稠密 2D-3D 坐标和置信度，最后由 RANSAC PnP 解出 query pose；它牺牲表面级精度来换取 CAD-free、RGB-only 和较少参考图下的泛化。

方法输入与输出

项目	内容（本站整理）
推理输入	query RGB crop、$K$ 张 posed reference RGB、相机内参和粗 3D box。reference pose 与 box 经 proxy renderer 转成图像对齐的 cuboid pointmaps，再送入 Pose Encoder。
最终输出	RANSAC PnP 得到 query 的 cuboid pose，按 cuboid 与对象的固定坐标关系得到物体到相机的 $(R,t)$。
训练输入	多对象的 reference / query 图像及位姿、粗 box；训练 query 的 GT pose 用于渲染监督用 proxy coordinate map，而不是交给 query decoder 作为条件。
训练目标	每个 query 像素预测三维 proxy coordinate 与正 confidence；由 GT proxy map 构造置信度加权回归损失，无需真实物体表面的稠密对应标签。
输出细节	网络输出四通道图：3D proxy coordinate + confidence；前三通道属于归一化 cuboid 空间，不是 CAD 表面 / 深度图。PnP 输出的平移需随 proxy 尺寸还原，与参考位姿保持同一长度单位。
必要条件	需外部目标检测 / 裁剪、reference poses、内参和粗尺寸；不需 query mask、目标 depth 或 SfM 表面重建。真实物体与 proxy 的坐标变换不能省略。

2.1 论文图表导读

图表	在论文中的作用	本页阅读建议

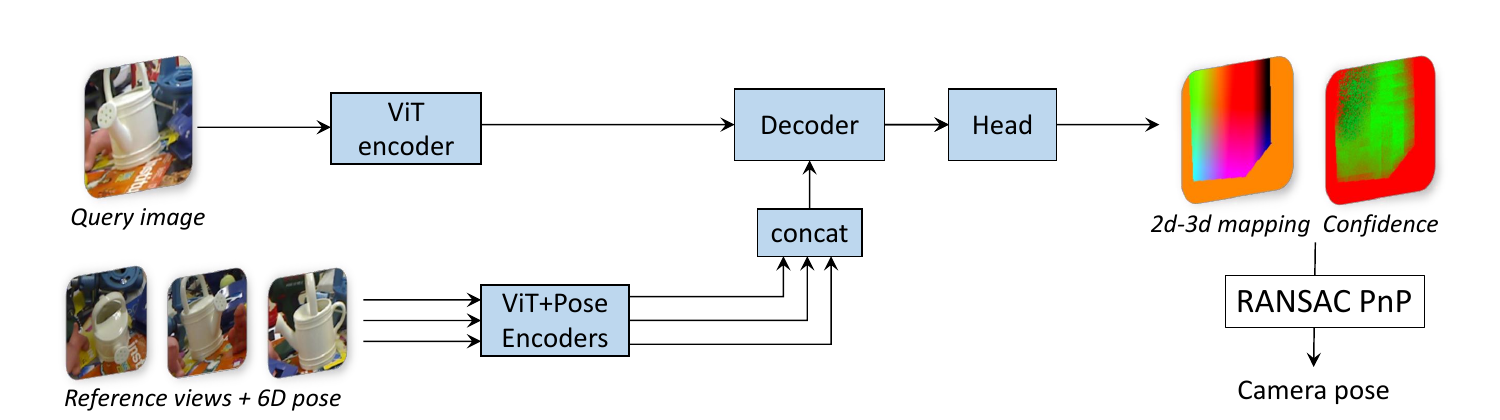

Figure 1	端到端信息流	明确 coordinate map 的 3D 不是物体 mesh 表面，而是 proxy cuboid
Figure 2	reference image 与 cuboid pointmap	解释 pose 如何被 image-aligned 地输入 Transformer

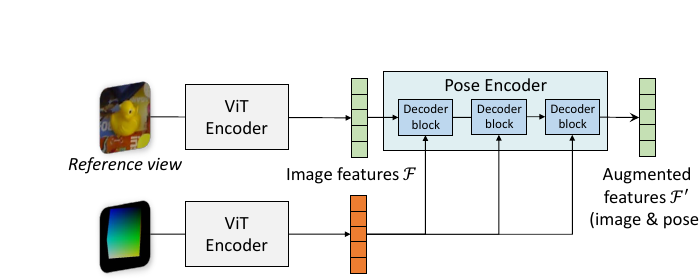

Figure 3	Pose Encoder	看视觉 token 与 pose token 的 cross-attention 注入
Figure 4	decoder cross-attention	说明网络虽无 correspondence supervision，仍会学到跨图匹配
Table 1	LINEMOD 主表	先看总体，随后用 Table 6 检查相同 $K$ 的公平比较
Tables 2—5	proxy、数据、reference 数量、pretraining	论文最有解释力的设计消融
Tables 6—8	受限 views、OnePose setting、速度	分开理解 strict precision、SfM 依赖和只计 network 的时延

3. 问题定义与任务边界

给定一个刚性目标实例 $\mathcal O$，目标是估计 query image 中物体相对相机的 pose：

$$x_{cam} = R x_{obj} + t.$$

MFOS 并不需要 $x_{obj}$ 落在真实 mesh 表面。它为对象定义以 bounding box 为尺度的 proxy coordinate system，并令 $x_{proxy}$ 落在一个 cuboid 上；PnP 得到的是该 cuboid 的 pose，因 cuboid 与物体中心 / 尺寸绑定，便可转换为物体 pose。

• 推理输入：query RGB crop $I_q$；同一对象的 $K$ 张 reference images $\{I_i\}$；每张 reference 的 pose $P_i=(R_i,t_i)$；camera intrinsics；对象的粗位置 / 尺寸或 3D bounding box。
• 推理输出：query 对应的 $R,t$，以及内部的 dense 2D-to-proxy-3D map 和 confidence map。
• 前端前提：query 中对象身份与近似 bbox 已知，通常由 object detector 或 retrieval system 提供；论文在 LINEMOD 采用 YOLOv5 detections。
• 训练阶段：训练一个跨对象共享模型；测试对象不用于对象专用 training / fine-tuning，因而是 unseen instance-level setting。
• CAD / depth / mask / multi-view：不需 CAD、depth、query mask 或真实 3D reconstruction；需要 RGB multi-view references 且其 poses 已知，需要 camera intrinsics，且 query 与 references 均以 object bbox 为中心裁剪。
• 关键边界：
  • 不是 category-level pose：没有类别 NOCS 或 shared category shape prior。
  • 不是无准备 one-shot：每个新对象仍需为 reference collection 做 pose annotation；作者提到可用 fiducials 或 SfM 获得。
  • 不是 end-to-end detection and pose：detector / retrieval 与 reference pose acquisition 在其 pipeline 之外。

4. 研究脉络

• model-specific CAD pose：为每个物体使用 CAD、rendering 或对象专用训练，精度高但上新物体成本高。
• category-level pose：在固定类别里学习 NOCS / shape prior，能泛化到该类别的新实例，但不能处理未知类别。
• model-agnostic RGB-D / video 路线：BundleTrack、FS6D、OVE6D 等使用 RGB-D、视频或 mesh / point cloud，有更强几何信息但输入门槛更高。
• one-shot RGB reference 路线：Gen6D 使用 posed references 的 detection、view selection 和 volume refinement；OnePose / OnePose++ 不用显式 CAD，但先从 reference video / SfM 建 3D representation 并做 2D-3D matching。
• MFOS 的区别：它不以真实物体表面为坐标目标，也不重建点云，而让 Transformer 在多 reference poses 与一个统一 cuboid 之间隐式传递几何。这使每个新物体的表示简化为 posed RGB references + rough size。

5. 研究动机

1. 同一个 Transformer 无法直接从未见物体 RGB 中回归“真实表面坐标”，因为表面拓扑、纹理和形状随对象改变。
2. 若用 reference image pose 建立一个与视觉 feature 对齐的 pointmap，pose information 可以像另一张图一样输入 ViT，而不需手工设计 rotation / translation embedding。
3. 选择 cuboid 而不是 object mesh，将回归目标变为对象无关、拓扑简单的连续几何体；目标网络是“从 reference pose 推 query pose”，不是“重建对象”。
4. CroCo 预训练本身通过跨视角 completion 学几何匹配，刚好适合 query-to-reference cross-attention；作者以消融验证这比普通 MAE 更关键。

6. 方法详解

6.1 总体 Pipeline

1. 为当前物体准备 reference RGB views 及其 $P_i=(R_i,t_i)$；以粗 object center 和 dimensions 构造 cuboid proxy。
2. 在每一个 reference camera 下渲染 cuboid 的 3D reference coordinate map，像素坐标落在约 $[-1,1]^3$ 的 proxy coordinate system；cuboid 外部为 null。
3. Query / reference RGB 经过共享 ViT image encoder。每张 reference 的 image feature 与其 proxy pointmap feature 经 Pose Encoder 融合。
4. Query tokens 对所有 pose-augmented reference tokens 做 cross-attention，从中选择有用 reference 信息，得到 query token feature。
5. 线性 head 输出四通道图：前三通道为 $\hat y_i\in\mathbb R^3$ proxy coordinate，第四通道为正 confidence $\tau_i$。
6. 保留高 confidence pixels，从中按置信度抽取 1024 个 2D-3D correspondences；SQ-PnP + RANSAC（最多 1000 iterations，5 px reprojection threshold）求 $R,t$。

模块	输入	输出	作用	与下一模块如何衔接
Proxy renderer	rough 3D box、reference pose、$K$	reference-aligned 3D pointmaps	以统一、无 CAD 的 geometry 表示 pose	作为 Pose Encoder 的第二个视觉输入
Image Encoder	query / reference RGB crops	ViT patch tokens	提取可跨对象复用的视觉特征	reference token 与 pose token 融合
Pose Encoder	reference image tokens、proxy tokens	pose-augmented reference tokens	将 $R,t$ 变为 image-aligned 条件信息	供 query decoder 检索
Query Decoder	query tokens、全部 reference tokens	query tokens	通过 cross-attention 隐式建立多视角匹配	送入 coordinate / confidence head
Prediction + PnP	token feature、intrinsics	$R,t$	以鲁棒几何 solver 将 dense map 变为 pose	最终输出

6.2 Cuboid proxy：不预测物体表面

对 reference view，MFOS 不直接输入一个 6D vector，而是将 cuboid / ellipsoid 渲染成每像素含 3D proxy coordinate 的三通道 pointmap，再以 single-layer ViT 提取 pose tokens。这种编码具有三个性质：

• 空间对齐：pose map 和 reference RGB 都是 image-aligned patch grid，可用 cross-attention 对应局部视觉与局部几何。
• 对象无关：不同 object 的 mesh 千差万别，而 cuboid 的拓扑固定；仅 center / scale 随对象变。
• 容错粗尺度：补充实验将 proxy 随机旋转、平移或缩放 10%，LINEMOD / OnePose 主指标仅小幅波动，说明它更需要一个稳定 reference frame 而非精确 box 标注。

作者声称：cuboid 作为 input / output 比 ellipsoid 或以 cuboid 输入、CAD surface 输出更好。

我的分析：Table 2 的 cuboid-to-cuboid（LINEMOD 60.9、OnePose 88.3、ABO 74.4）优于 ellipsoid-to-ellipsoid（58.0 / 79.9 / 70.8），也远高于 cuboid-to-CAD（42.3 / 40.4 / 63.7）。这支持“统一 proxy coordinate 是更容易泛化的学习目标”；但 CAD output 的训练集合因 OnePose 无 mesh 而有所不同，不能把全部差距都归因于 proxy 形状。

6.3 Image Encoder、Pose Encoder 与 Query Decoder

• Image encoder：ViT-Base/16，16 x 16 patches、768-d features、12 heads / 12 blocks，使用 RoPE relative positional encoding。
• Pose encoder：用单层 ViT 编码 rendered proxy pointmap，随后用 4 个 Transformer decoder blocks 使 reference image features cross-attend pose features，输出 $F_i'$。
• Query decoder：query features $F_q$ 对拼接的 $\{F_i'\}_{i=1}^{K}$ cross-attend。不是每个 reference 都被同等使用，attention 自行选择对当前 query view 更有帮助的 tokens。
• 隐式匹配：Figure 4 可视化表明 query / reference attention 集中在对应 patch 上，尽管训练目标没有显式的 patch correspondence loss。这解释了 CroCo 的跨视角预训练为何有帮助。

6.4 训练监督与数据

对有 ground-truth 的 query pixel $i$，回归其 proxy coordinate：

$$\mathcal L_{regr}^{(i)}=\lVert \hat y_i-y_i^{gt}\rVert_2.$$

网络同时预测 confidence $\tau_i>0$，采用不确定性加权损失：

$$\mathcal L_{final}^{(i)}=\tau_i\mathcal L_{regr}^{(i)}-\log\tau_i.$$

对于 proxy 外的 pixel，作者将 regression error 设为常数 $E$；$-\log\tau_i$ 防止网络以全局低置信度逃避监督。它不是直接优化 ADD 或 PnP inlier，而是让 PnP 读取 confidence 后做鲁棒求解。

• 训练数据：ABO 有 580K images、8209 sequences、576 object categories；BOP 部分使用 T-LESS、HB、HOPE、YCB-V、RU-APC、TUD-L、TYO-L、ICMI，共约 150K PBR + 53K real images、153 objects；还加入 OnePose 的 450+ sequences、150 objects。
• 避免对象泄漏：训练排除对称对象，并排除与 LINEMOD 测试重叠的 3 个 HB objects。
• reference sampling：训练使用 32 references，其中 8 张随机选取，24 张用 farthest sampling 覆盖盲区；proxy pose 还随机平移、旋转、缩放，图片做 224 x 224 crop、shift、scale、rotation augmentation。
• 优化：CroCo v2 初始化，AdamW，40K steps，cosine decay 从 $10^{-4}$ 至 $10^{-6}$；batch 为 16 个 objects，每 object 16 queries + 32 references。论文报告从头训练 40K steps 需 4 张 A100 约 32 小时。

6.5 推理与工程复杂度

• reference features 可离线预编码；每个 query 根据 reference pool 用 farthest sampling 选 $K$ 个 views，渲染相应 cuboid pointmaps。
• query forward 对 $K=16/64$ 的时间为 20.66 / 62.24 ms（V100）：image encoder 3.40 ms，decoder 17.21 / 58.79 ms，head 0.05 ms。
• 这些时间不包括目标 detector、reference pose annotation、reference image capture、proxy size estimation 和 PnP host-side integration，应避免读成完整机器人工程的端到端时延。
• 训练的显存优化靠 in-place reshape：reference token 只按 object 保存一次，避免为每个 query 重复展开；复现时多 reference cross-attention 的 tensor layout 是关键细节。

7. 实验分析

7.1 数据集与指标

数据集	用途	评估重点
LINEMOD	13 个刚体模型、约 13K real images	CAD 可用于评测 ADD / ADD-S、Proj2D；论文用 YOLOv5 crop 和约 180 train images 作 references
OnePose	真实 capture sequences、无 CAD model	检查 CAD-free posed-reference 泛化，使用 cm-degree
OnePose-LowTexture	40 个 household low-texture objects	检查弱纹理条件
ABO	大规模商品对象图像 / render 数据	测试跨数据源泛化和训练数据多样性

• ADD(-S)-0.1d：预测与 GT 变换后的模型点平均距离小于 object diameter 的 10%；对称物体用 ADD-S。
• Proj2D：平均 2D projection error 小于 5 px 的成功率。
• cm-degree：rotation error 与 translation error 同时低于阈值才成功，如 1cm-1deg、3cm-3deg、5cm-5deg。

这些指标共同诊断不同精度需求，但也暴露 MFOS 的 trade-off：proxy correspondence 更适合宽阈值的稳定 pose，而非表面级、像素级高精度对齐。

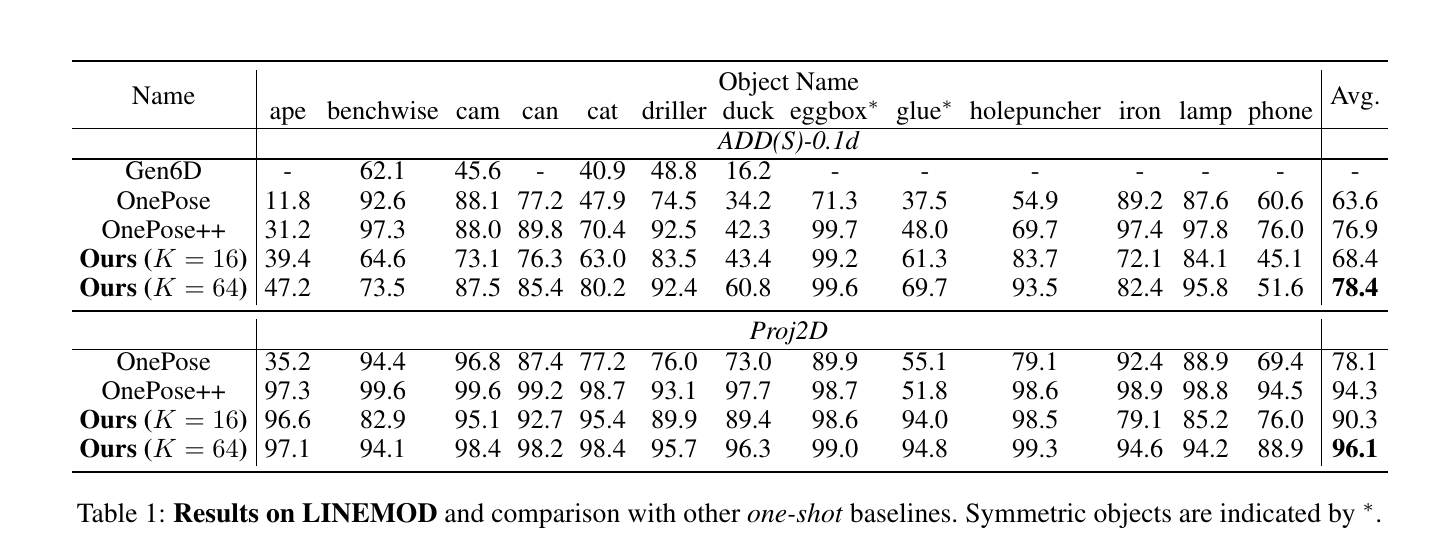

7.2 LINEMOD 主结果

方法	对象先验	LINEMOD ADD(S)-0.1d	Proj2D	读表注意
Gen6D	posed RGB references	部分类别报告	部分类别报告	无 CAD、无 depth，但 pipeline 含 detector / view selector / refiner
OnePose	SfM object representation	63.6	78.1	需 reference video 的重建
OnePose++	SfM point cloud / matching	76.9	94.3	高精度匹配强，reference 数量与预处理不能忽略
MFOS, $K=16$	posed RGB + cuboid	68.4	90.3	reference 更少时已较强
MFOS, $K=64$	posed RGB + cuboid	78.4	96.1	论文主行，但不应与未知 $K$ 的 baseline 只看单数字

我的分析：论文的主表支持 MFOS 在该 LINEMOD protocol 下很强。但主表的 strongest baseline 与 MFOS 不保证使用同样数量 reference；Table 6 的 matched-$K$ 对比才更接近公平评估。

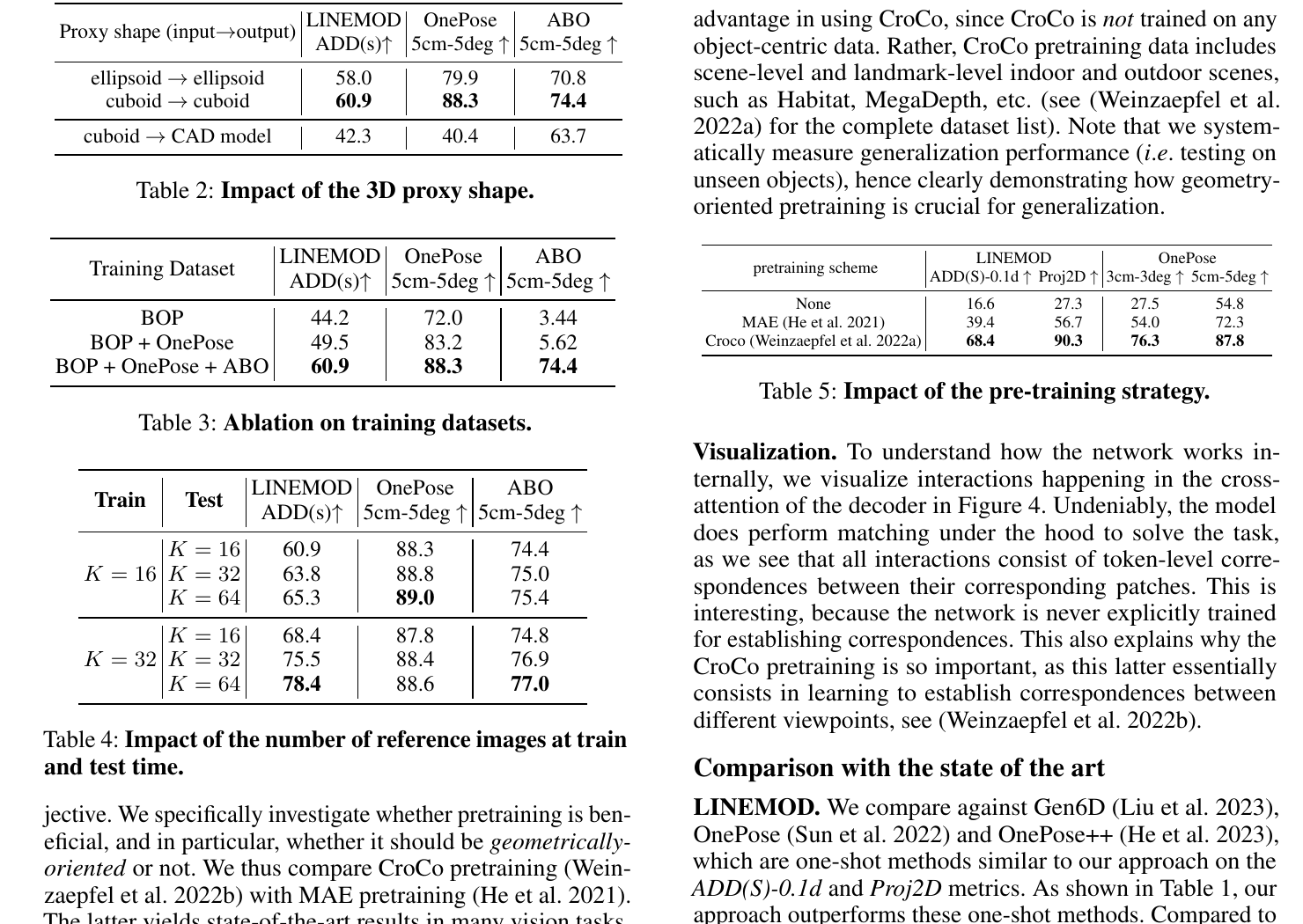

7.3 核心消融：proxy、数据、views 与 CroCo

消融项	关键数值	证明的主张	我的判断
ellipsoid / cuboid / CAD output	LINEMOD 58.0 / 60.9 / 42.3；OnePose 79.9 / 88.3 / 40.4	cuboid proxy 比真实表面坐标更容易泛化	证据有力，但 CAD output 的训练集不完全相同
BOP / +OnePose / +ABO	LINEMOD 44.2 / 49.5 / 60.9；ABO 3.44 / 5.62 / 74.4	多源对象数据关键	很清楚地反驳“只在 BOP 训练就足够”的假设
no pretrain / MAE / CroCo	LINEMOD ADD 16.6 / 39.4 / 68.4；Proj2D 27.3 / 56.7 / 90.3	geometry-oriented CroCo 最关键	强证据，但也说明最终能力高度依赖外部预训练
$K_{train}=16$，$K_{test}=16/32/64$	LINEMOD 60.9 / 63.8 / 65.3	test-time 可接受更多 references	有用但增益有限；更大 $K_{train}$ 的模型在 LINEMOD 更强
$K_{train}=32$，$K_{test}=16/32/64$	LINEMOD 68.4 / 75.5 / 78.4	多 reference context 在训练与测试都重要	不能把“one-shot”误读为单 reference image

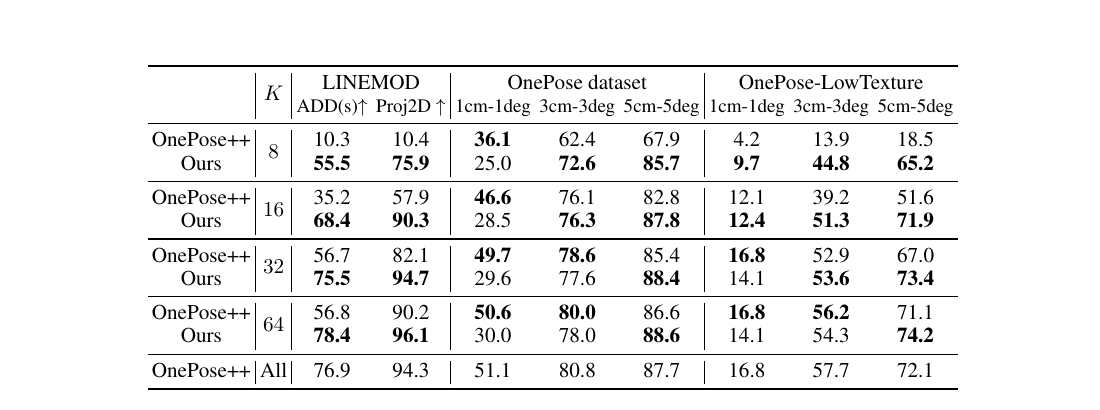

7.4 相同 reference 数量下的比较

• 在 $K=16$，MFOS 的 LINEMOD ADD / Proj2D 为 68.4 / 90.3，优于 OnePose++ 的 35.2 / 57.9。
• OnePose dataset 上，$K=16$ 的 3cm-3deg / 5cm-5deg 为 76.3 / 87.8，略高于 OnePose++ 的 76.1 / 82.8；但 1cm-1deg 是 28.5，显著低于 46.6。
• OnePose-LowTexture 上，$K=16$ 的 5cm-5deg 为 71.9，对比 OnePose++ 的 51.6；但这不说明 MFOS 的每个精度档都更好。

这组表最重要的结论不是“MFOS 全面超越”，而是：proxy target 的精细定位上限较低，却能在 view 受限、纹理弱、较宽姿态容忍度下保持稳定。

7.5 OnePose setting、速度与可用性

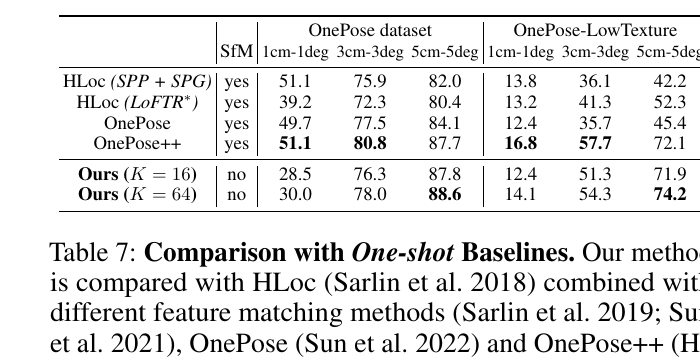

• Table 7：MFOS $K=64$ 不做 SfM，OnePose 的 5cm-5deg 为 88.6，略高于 OnePose++ 的 87.7；OnePose-LowTexture 为 74.2，高于 72.1。相应的 1cm-1deg 仍较低（30.0 vs 51.1；14.1 vs 16.8）。

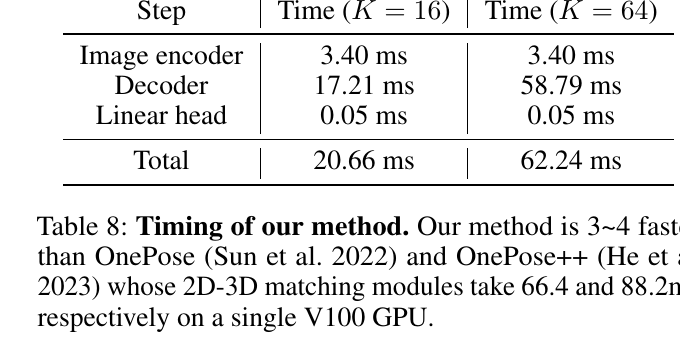

• Table 8：作者称 MFOS 比 OnePose / OnePose++ 的 2D-3D matching modules 快约 3—4 倍。但参考库离线编码、detector 与 reference pose acquisition 不在该统计内，应把它看作 pose network latency。

7.6 鲁棒性与失败案例

• 遮挡 / clutter：confidence map 和 RANSAC 能剔除一部分背景 / 错误 correspondence；论文的 cross-attention 可视化显示有稳定 patch match，但没有针对 severe occlusion 的专门 recovery module。
• 低纹理：在 OnePose-LowTexture 的宽阈值表现不错，说明 reference-conditioned CroCo features 可提供一些帮助；但不能证明对完全无纹理或重复纹理稳定。
• 对称性：训练排除了 symmetric objects，补充材料明确对称物体是失败类型之一；虽然 LINEMOD metric 对 eggbox / glue 使用 ADD-S，算法本身没有 symmetry-aware multi-hypothesis。
• 复杂形状：补充材料将 non-symmetric complex shape 也列为失败例。cuboid coordinate 不能表达表面细节，形状复杂时 pose evidence 可能歧义。
• 检测 / pose annotation 噪声：query crop 偏移会影响 image tokens；reference pose 和 proxy scale 的轻微误差有 10% 扰动消融支持其鲁棒性，但 reference pose 的系统偏差或错内参未被系统评估。

7.7 贡献是否被实验支撑

作者声称的贡献	对应实验	是否充分	我的判断
不用 CAD / mesh / SfM 的 one-shot pose	Table 7、方法输入	基本充分	输出 proxy cuboid 而非 object surface，确实避免显式对象 3D reconstruction
one-shot transformer 在 LINEMOD 达到强结果	Table 1、Table 6	较充分	主表好看，matched-$K$ 表更可信；严格阈值不是全面领先
CroCo 几何预训练显著提升泛化	Table 5	充分	None / MAE / CroCo 的差距很大，论据直接
少 reference 时更稳	Table 6	部分充分	在 LINEMOD 和宽阈值有明显优势；OnePose strict threshold 反例需要同样报告

8. 批判性分析

优点

• 将 pose condition 转为 image-aligned proxy pointmap，是简洁且可泛化的 representation design；它避免了直接向 Transformer 塞欧拉角或位移向量。
• dense coordinate + confidence + PnP 的结构既可学习又保持了几何可解释性，适合诊断失败而不是纯 pose regression。
• 对 proxy、数据多样性、CroCo 和 reference count 都做了消融，论证比只展示主表完整。
• 在没有 CAD / depth / explicit SfM model 的条件下仍能跑出强的宽阈值 pose，部署边界清晰。

缺点

• “model-free”易被误读。MFOS 仍需要每个新物体的 posed reference images、粗 bbox 尺寸、内参和 query detector；reference poses 往往本身依赖 ARKit、fiducial 或 SfM。
• 其 main result 在不同 reference count 下比较的可比性有限；真正 matched-$K$ 后，OnePose++ 在 1cm-1deg 上明显更强。
• CAD-free 的代价是精细表面约束缺失。cuboid target 将 pose 的细粒度辨识交给视觉匹配，面对对称、形状复杂或极少纹理对象容易模糊。
• 公开论文 / 作者页面未提供官方 source repository；大规模多源训练、CroCo 权重和 posed reference 数据降低了可复现性。

隐含假设

• 每个新对象都可以被采集足够覆盖的 reference RGB images，并可得到可信 object-to-camera poses。
• 物体是刚性、近似非对称，query / reference 的外观差异、遮挡和 bbox drift 不会完全破坏视觉 correspondence。
• 粗 3D bounding cuboid 与相机内参的尺度 / 坐标系一致；10% 随机扰动不是完整的 calibration error model。

真实应用可行性

• 可以使用的场景：无 CAD、但可在上架阶段用标记或标定采集 posed references 的单物体 AR、机器人取放或小批量商品库；可接受中等精度且目标可以先检测到。
• 离实用还差什么：自动 reference pose acquisition 与质量评估、对象 detection / retrieval、symmetry-aware pose representation、重遮挡恢复、对透明 / 反光材质和错误内参的可靠性测试。

9. 未来工作与可改进方向

• 用不确定性来选择 reference views、输出多个 pose hypotheses，显式处理对称物体与近似对称的 proxy ambiguity。
• 让 proxy 从单一 cuboid 升级为可学习的、但拓扑共享的 coarse geometry，保留 model-free 优点并增强 complex-shape discrimination。
• 用更现代的 foundation matching features 或 cross-view geometry models 替代 CroCo v2，并测试是否减少对大规模 object-centric training 的依赖。
• 把 detector crop、reference pose recovery、view selection 与 PnP inlier quality 纳入端到端系统指标，报告真实 wall-clock latency 与失败率。
• 压力测试：透明 / 反光、强遮挡、背景干扰、对称组、reference pose noise、极少 $K$、reference-query illumination gap。

10. 对我的研究的启发

• 可直接借鉴：pose-as-pointmap conditioning、proxy coordinate regression、confidence-guided PnP、在 reference set 上用 farthest sampling 避免视角盲区。
• 可复用的思路：把“必须估真实 object surface”拆开思考。对于只需 pose 的任务，一个稳定、不随对象拓扑改变的 proxy target 可能比 CAD coordinate 更可泛化。
• 必须加入的 baseline：CAD-free、RGB-only、posed-reference unseen-object pose 应包括 MFOS、Gen6D、OnePose / OnePose++；务必报告 reference pose 的来源、$K$、是否 SfM、detector / GT crop、严格与宽松阈值。
• 可能形成的切入点：在保持 cuboid proxy 高鲁棒性的同时，引入局部 surface cues / uncertainty-aware refinement，补足其严格精度与对称 / complex-shape 失败；或降低 posed reference acquisition 成本。

11. 待解决问题

• 概念问题：proxy cuboid 的 $R,t$ 如何与不同 object coordinate convention 精确转换，若 object center 定义不一致会怎样？
• 实验问题：Table 2 的 cuboid-to-CAD setting 因训练集移除 OnePose，若在严格相同训练对象上差距是否仍同样大？
• 工程问题：reference pose 由 fiducial、SfM 或 SLAM 生成时，误差分布和 database coverage 如何影响 PnP inliers？
• 复现问题：未见官方实现与预处理脚本；需要自行重建 CroCo 初始化、BOP / ABO / OnePose 混合训练和 memory-optimized multi-reference attention。
