论文精读笔记：PIZZA: A Powerful Image-only Zero-Shot Zero-CAD Approach to 6 DoF Tracking

1. 基本信息

• 方法：PIZZA（Powerful Image-only Zero-Shot Zero-CAD Approach）
• 作者：Van Nguyen Nguyen、Yuming Du、Yang Xiao、Michaël Ramamonjisoa、Vincent Lepetit
• 机构：LIGM，Ecole des Ponts，Université Gustave Eiffel，CNRS，France
• 年份 / 会议：2022 / International Conference on 3D Vision（3DV，Oral）
• 论文：arXiv:2209.07589
• PDF：arXiv PDF
• 代码：nv-nguyen/pizza（MIT License）
• 阅读模式：精读

2. 一句话定位

PIZZA 把未知物体的 monocular 6D tracking 重新表述为“首帧定义 gauge，之后只估连续帧 relative motion”：它以 unseen-object mask 和共同 crop 消除背景干扰，用 $(\Delta u,\Delta v,Z_t/Z_{t-1}-1)$ 保持无 CAD 条件下的平移尺度一致性，再用多帧 Transformer 降低逐帧复合造成的 drift。

方法输入与输出

项目	内容（本站整理）
推理输入	RGB 序列、内参 $K$ 和首帧 target bbox；内部 segmentor / RAFT 生成并传播 masks，运动网络读取共同裁剪、去背景的相邻帧或历史帧。
最终输出	帧间旋转 $\Delta R$ 与平移变化，再通过初始状态逐帧累积为对象相对相机的轨迹。没有物理初值时，轨迹具有首帧坐标与统一尺度的自由度。
训练输入	其他对象 CAD 渲染的图像对 / 序列、mask 与 GT poses；测试对象的 CAD、深度和 GT motion 不进入常规推理。
训练目标	学习帧间旋转与平移参数；旋转用 axis-angle，平移拆成图像平面位移和相对深度比，而不是回归某个未知对象的绝对尺寸。
输出细节	网络的 $(\Delta u,\Delta v,s)$ 经 crop 变换、内参和上一帧深度还原为三维平移变化；$s$ 是相对深度参数，不是对象 size。无 metric 初始化时不能把 $t$ 标成厘米 / 米。
必要条件	bbox、标定和前端分割 / 光流仍不可忽略；完整 absolute pose benchmark 另给首帧 GT pose，必须与只给首帧框的 relative tracking 区分。

2.1 论文图表导读

图表	内容	关键问题
Figure 1	任务示意与真实序列	3D model / 首帧 GT pose 在论文图中扮演什么角色

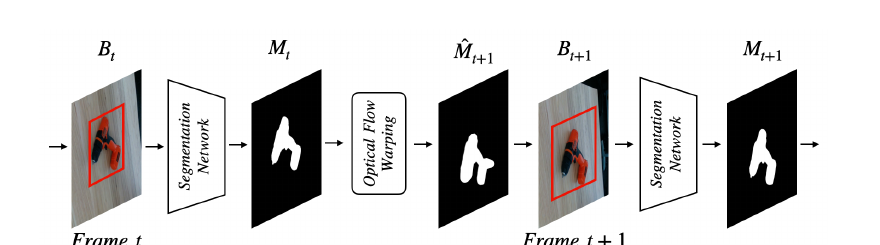

Figure 2	mask propagation 与重新分割	为什么 2D 前端是 6D tracker 的系统瓶颈

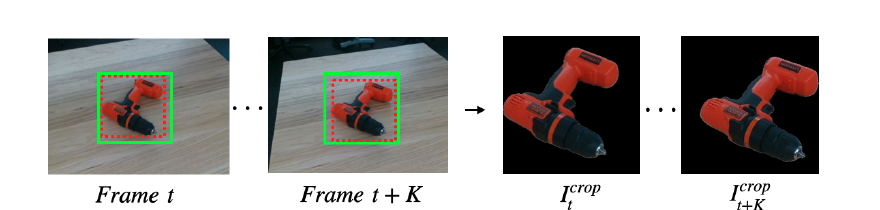

Figure 3	multi-frame shared crop	如何避免每帧独立 crop 抹掉真实像平面运动
Figure 4	3D translation parameterization	无物体尺度时如何维持统一的 translation gauge

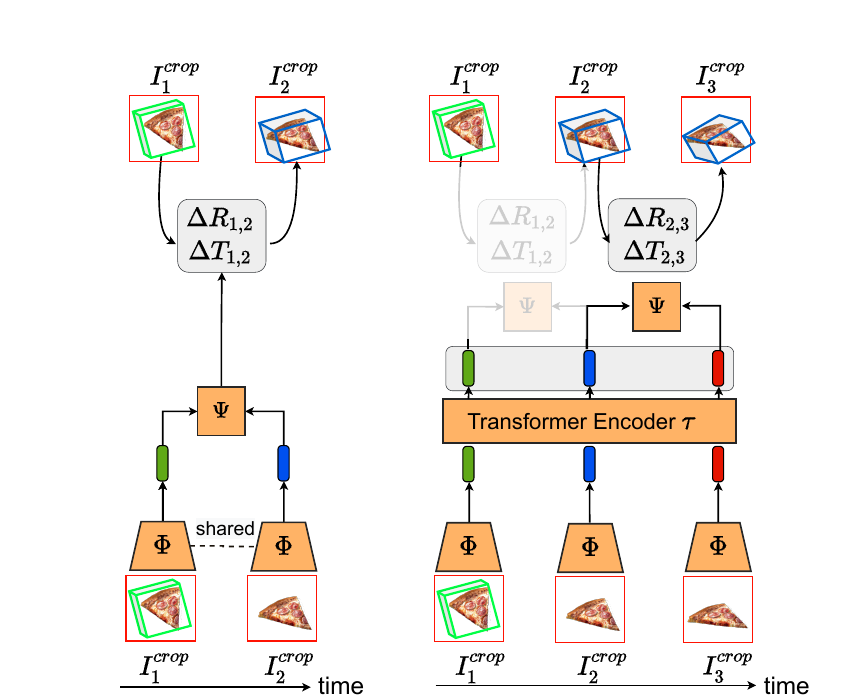

Figure 5	two-frame / multi-frame 网络	Transformer 处理的是 pose history 还是 image features
Tables 2—5	synthetic / real 主结果	输入信息不一致时如何公平解释数值

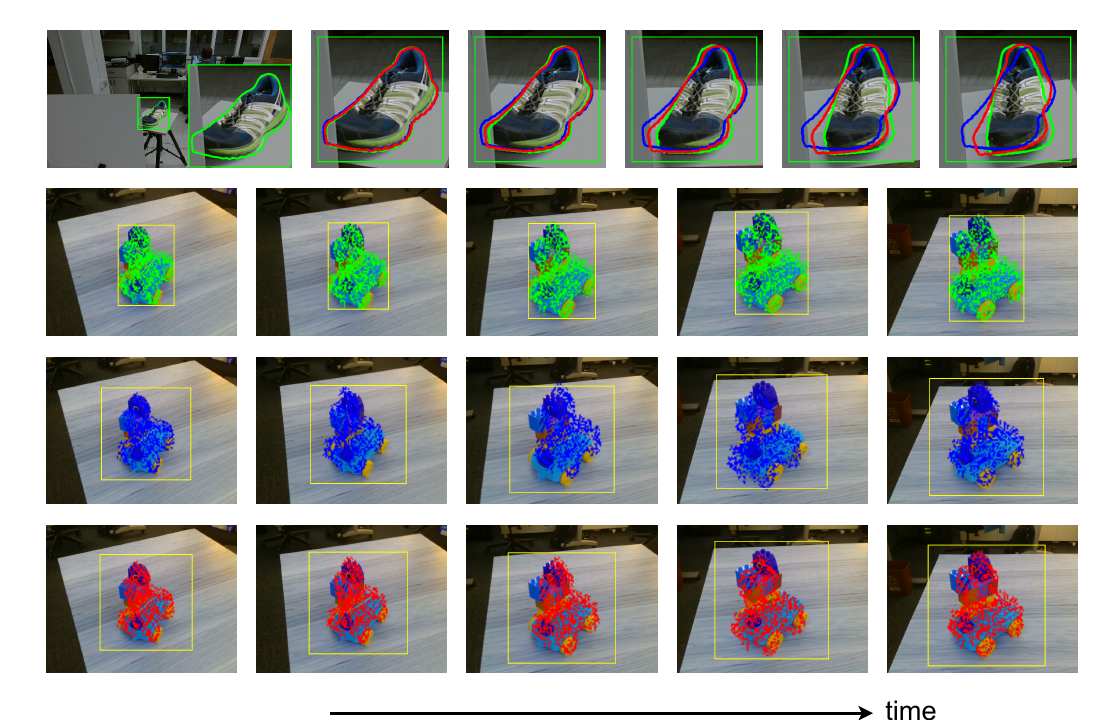

Figure 7	Laval 与 MOPED 定性结果	红 / 蓝 / 绿轮廓分别表示什么

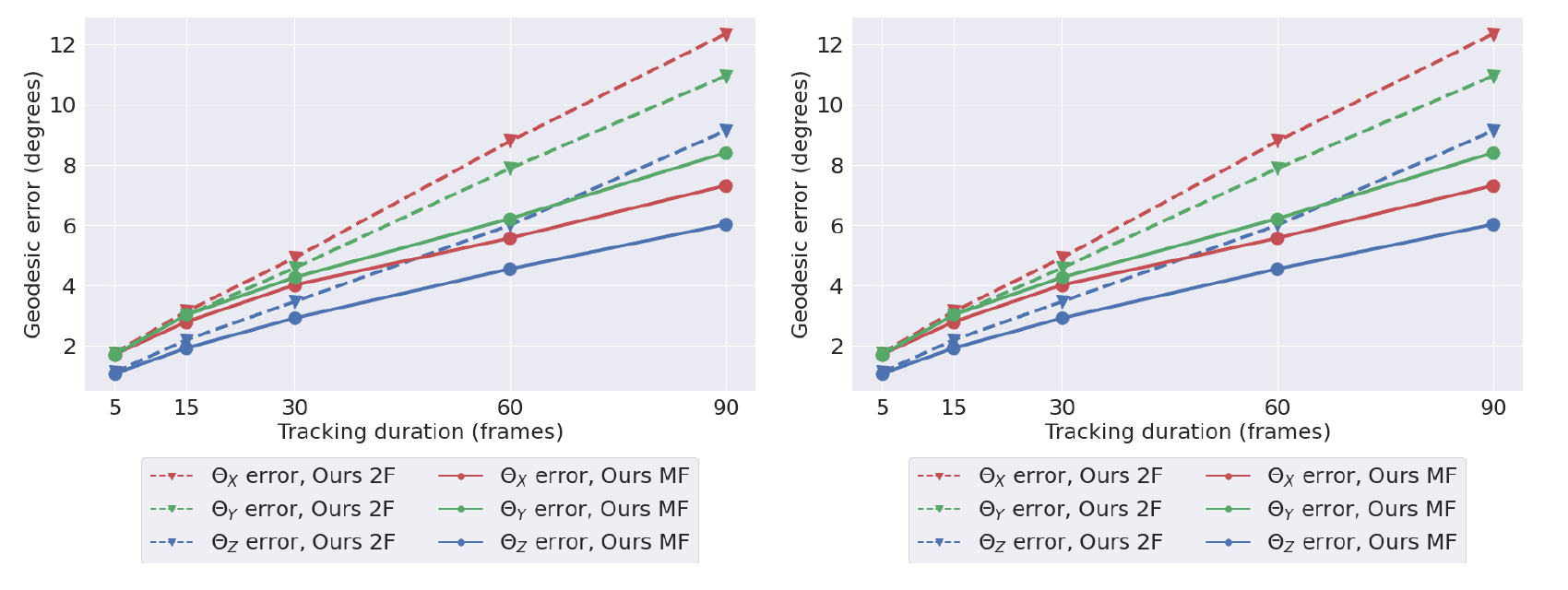

Figure 11	随 tracking 时长的误差累积	多帧上下文是否真正消除了漂移
Figure 13	segmentation failure	非刚体前景变化如何污染 motion regression

3. 问题设定与任务边界

3.1 形式化定义

给定 RGB 序列：

$$\mathcal{S}=\{I_1,\ldots,I_N\},$$

目标是在每一帧恢复对象相对相机的旋转和平移 $(R_t,T_t)$。网络本身预测的是相邻帧 motion：

$$\Delta R_{t-1,t}=R_tR_{t-1}^{\top},\qquad \Delta T_{t-1,t}=T_t-T_{t-1}.$$

然后递归复合：

$$R_t=\Delta R_{t-1,t}R_{t-1},\qquad T_t=T_{t-1}+\Delta T_{t-1,t}.$$

这个写法看似能得到 absolute camera-frame pose，但其物理含义取决于第一帧：

• 有 $R_1,T_1$ 的 metric 初始化时，可输出与 baseline 协议一致的 absolute trajectory；
• 无目标 CAD / coordinate frame 时，$R_1$ 可任意设为 Identity；
• 无 metric depth / object size 时，$Z_1$ 可任取正值，因此 translation 只确定到统一 scale。

3.2 推理输入与依赖

输入 / 模块	是否需要	作用与边界
RGB video	是	唯一目标序列传感器模态
first-frame target bbox / center	是	指定要跟踪的实例；论文不是自动 object discovery
camera intrinsics $K$	是	将中心投影与 depth gauge 还原为 3D translation
class-agnostic segmentor	是	产生每帧 foreground mask；不是用户预先提供的 GT mask
RAFT optical flow	是	将当前 mask 传播到下一帧，形成新 ROI
target CAD / metric mesh	否	训练可用其他对象 CAD；测试对象不需要
target depth	否	PIZZA 的主要设定是 image-only
target reference views	否	不需要 Gen6D / OnePose 式 object onboarding
initial 6D pose	条件需要	只有要输出 benchmark 意义下的 metric absolute trajectory 时才需要

3.3 它是实例级还是类别级

PIZZA 的共享模型能泛化到训练未见类别，但它不是 category-level pose：

• 方法没有学习 NOCS、category canonical frame 或 category shape prior；
• 跟踪对象由首帧框选定，是一个具体 instance；
• 输出 pose 的坐标 gauge 由首帧定义，不是类别共享坐标系。

因此更准确的标签是 instance-level unseen/open-world relative 6D tracking。

3.4 标题中三个限定词

• Zero-Shot：测试对象不重训，不等于模型没有预训练。
• Zero-CAD：推理时没有目标 CAD，不等于 synthetic training 不使用其他 CAD。
• Image-only：目标序列没有 depth，不等于系统只需要一个裸 RGB tensor；相机内参、初始化框和 learned segmentation / flow 仍是必要依赖。

4. 研究脉络

PIZZA 处在 DeepIM、MoveIt、Laval-generic、LatentFusion 等 temporal 6D tracking 路线与 Gen6D、OnePose 等 novel-object pose 路线之间：

方法	目标信息	测试模态	输出方式	与 PIZZA 的关系
DeepIM / MultiPath	target CAD	RGB	从初值迭代 refinement	ModelNet 两帧 baseline
Laval-generic	target CAD	RGB-D	15 帧 tracking	Laval baseline，信息更强
MoveIt	target CAD	RGB	learned frame-to-frame motion	Laval baseline
LatentFusion	registered target references	RGB-D	latent 3D reconstruction + pose	ModelNet / MOPED baseline
Gen6D / OnePose	posed / registered references	RGB	novel-object absolute pose	CAD-free，但 onboarding 更重
PIZZA	first-frame bbox；absolute 评测时另给 initial pose	RGB video	relative motion recursive composition	最小化测试对象先验

论文发表时的核心新意并不是首个 relative pose regressor，而是把 unseen category、zero target CAD、RGB-only、无 target reference acquisition 同时放进一个可评测的 6D tracking setting。

5. 研究动机

5.1 为什么不做单帧 absolute pose

对于从未见过且没有 CAD 的对象，单帧图像无法定义：

• 对象坐标原点；
• canonical orientation；
• 真实尺寸与 metric depth。

强行回归 absolute 6D pose 会把不可辨识量混入监督。PIZZA 只预测帧间变化，把无法定义的自由度留给首帧 gauge。

5.2 为什么背景是关键干扰

对 known-object network，权重可学习目标外观，即使背景复杂也能忽略无关区域；对 unseen-object generic regressor，背景运动、camera motion 和 clutter 都可能与目标外观变化竞争。论文报告，仅用复杂背景做 domain randomization 不够，显式 masking 才能稳定 motion prediction。

5.3 为什么需要多帧

两帧相对 pose 的微小 bias 会在递归复合中累积。Transformer 不直接优化 pose graph，而是让当前两帧的特征吸收更长历史的 image evidence，从局部观测层面减少每一步误差。

6. 方法详解

6.1 总体 Pipeline

1. 用户在第一帧提供 target bbox $B_0$。
2. unseen-object segmentor 生成 $M_0$。
3. RAFT 把 $M_t$ warp 到 $I_{t+1}$，得到粗 mask $\hat M_{t+1}$。
4. 由 $\hat M_{t+1}$ 计算 $B_{t+1}$，再次分割得到 $M_{t+1}$。
5. 对历史 $K$ 帧采用同一个、覆盖全部 boxes 的 crop，并用 masks 去背景。
6. ResNet-18 对每个 crop 编码为 256 维 feature。
7. 双帧版直接拼接最后两帧特征；多帧版先经过 Transformer Encoder。
8. 两个 MLP 分别预测 axis-angle $\omega$ 与 $(\Delta u,\Delta v,s)$。
9. 结合 crop scale、内参和上一帧 pose 恢复 $\Delta R,\Delta T$，再递归更新轨迹。

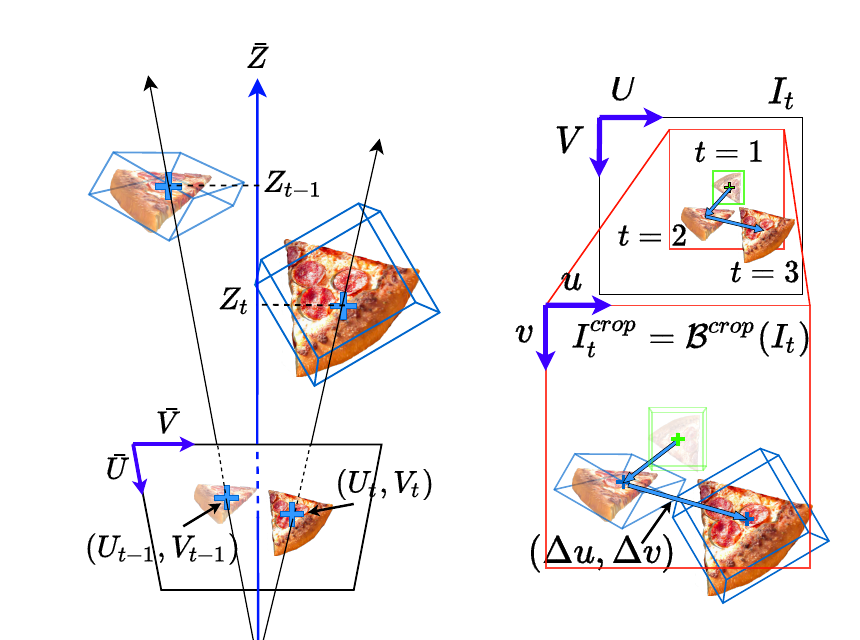

6.2 Translation parameterization

令对象中心在第 $t$ 帧的投影为 $(U_t,V_t)$、camera-frame depth 为 $Z_t$，则：

$$T_t=Z_tK^{-1} \begin{bmatrix} U_t\\V_t\\1 \end{bmatrix}.$$

因此：

$$\Delta T_{t-1,t}= Z_tK^{-1} \begin{bmatrix} U_t\\V_t\\1 \end{bmatrix} - Z_{t-1}K^{-1} \begin{bmatrix} U_{t-1}\\V_{t-1}\\1 \end{bmatrix}.$$

网络不直接回归 $\Delta T$，而是回归：

$$\Delta U=U_t-U_{t-1},\qquad \Delta V=V_t-V_{t-1},\qquad S_{t-1,t}=\frac{Z_t}{Z_{t-1}}-1.$$

由于网络输入是 resize 后的 crop，输出 $(\Delta u,\Delta v,s)$ 还需还原：

$$\Delta U=\alpha_uW^{\text{crop}}\Delta u,\qquad \Delta V=\alpha_vH^{\text{crop}}\Delta v,$$ $$S=\frac{\alpha_u+\alpha_v}{2}s.$$

这里的关键不是公式复杂度，而是 所有 $Z_t$ 都由同一个 $Z_1$ 递推。即使 $Z_1$ 是任意值，序列内 translation magnitude 仍共享同一 scale factor，不会每一帧各自漂到不同尺度。

Translation loss 使用 smooth-$L_1$：

$$\mathcal{L}_{\Delta T} =\ell_1(\Delta u,\Delta u^\star) +\ell_1(\Delta v,\Delta v^\star) +\lambda\ell_1(s,s^\star), \qquad \lambda=1.$$

6.3 Rotation parameterization

相对旋转使用 axis-angle：

$$\omega\in\mathbb{R}^3,\qquad \|\omega\| \text{ 为角度},\quad \omega/\|\omega\| \text{ 为旋转轴}.$$

损失为：

$$\mathcal{L}_{\omega}=\|\omega-\omega^\star\|_2^2.$$

附录比较 Euler、axis-angle、quaternion 与 rotation-6D。小幅 tracking motion 下几种表示最终误差接近，论文采用结构最紧凑的 axis-angle。需要注意，它没有显式处理对称物体的多解标签。

6.4 Two-frame 与 multi-frame

模块	结构	输出	作用
$\Phi$	ResNet-18，输入 224×224	每帧 256-D feature	共享外观 / motion encoder
$\mathcal{T}$	1 个 Transformer Encoder layer，12 heads，FFN 512，无 dropout	contextualized feature sequence	聚合任意数量历史帧
$\Psi_R$	800—400—200 三层 MLP	3-D axis-angle	relative rotation
$\Psi_T$	800—400—200 三层 MLP	$\Delta u,\Delta v,s$	relative translation parameters

两个 MLP 的中间层使用 BatchNorm + ReLU。可学习模块联合端到端训练，但 segmentation 和 RAFT 是独立前端。 本表按论文声明保留 256-D embedding 与 12 heads；256 不能被 12 整除，不能直接据此配置标准等分多头 attention，实际 hidden dimension 或投影衔接需核对实现，本文不擅自改成另一组参数。

6.5 算法中的两个 gauge

论文 Algorithm 1 显式允许：

• $R_1=I$：轨迹相对该任意初始 orientation；
• $Z_1>0$ 任取：translation trajectory 相对该任意 scale。

因此，“首帧只给 bbox”与“输出绝对 6D pose”不能同时无条件成立。更严谨的说法是：

• 首帧 bbox 足以启动 relative motion tracking；
• 首帧 metric 6D pose 才足以得到 benchmark 定义的 absolute metric pose sequence。

7. 训练数据与监督

7.1 三套 synthetic protocol

数据	规模（论文 Table 1）	用途
ModelNet	420,400 train / 35,000 test images	与两帧 pose refinement / tracking baseline 比较
ShapeNet	400,000 train / 100,000 test images，视频	评估 15 帧 multi-frame tracking
BOP CAD renderings	22,500 train images，视频	训练 real-domain evaluation 使用的模型

真实测试为：

• Laval：14,190 test images，297 sequences、11 objects；
• MOPED：3,079 test images、11 household objects。

用于真实实验的 synthetic CAD 来自 BOP challenge 中的 LINEMOD、HomebrewedDB、HOPE、RU-APC 等，由 BlenderProc 渲染。训练与真实测试对象被刻意设为差异较大的类别，验证 category generalization 与 sim-to-real 同时发生。

7.2 运动采样

ModelNet 两帧数据：

• 初始 translation 为 $(0,0,500\text{ mm})$；
• rotation 随机；
• 各轴角扰动服从标准差 15° 的高斯，总角扰动小于 45°；
• $\Delta x,\Delta y$ 标准差 10 mm，$\Delta z$ 标准差 50 mm。

ShapeNet 视频：

• 首帧 $Z$ 在 0.4—2 m 均匀采样；
• 后续各轴 rotation motion 标准差 20°；
• 各轴 translation motion 标准差 20 mm；
• 每个 CAD 生成 100 帧。

这些分布决定了 motion regressor 的有效范围。快速运动、强 motion blur 或大面积出视野并没有被主实验充分覆盖。

8. 实验分析

8.1 指标

1. 5°/5cm recall：rotation geodesic error 与 translation error 同时过阈值。
2. ADD-0.1d：变换后模型点平均距离小于直径的 10%。
3. ADD-S：用最近邻距离处理对称物体。
4. Proj2D-5px：投影点误差小于 5 pixels。
5. sequence error：每 15 帧统计 rotation / translation error。

ADD、ADD-S 和 Proj2D 都需要目标 3D model 做评测，但这不意味着 PIZZA 推理使用该 model。

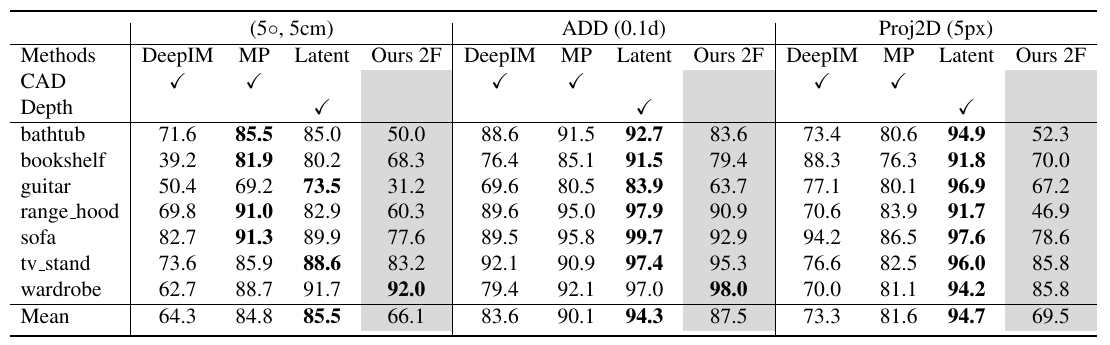

8.2 ModelNet 两帧比较

方法	额外输入	5°/5cm	ADD-0.1d	Proj2D-5px
DeepIM	CAD	64.3	83.6	73.3
MultiPath	CAD	84.8	90.1	81.6
LatentFusion	depth + references	85.5	94.3	94.7
PIZZA 2F	RGB pair	66.1	87.5	69.5

作者声称：在信息明显更少时，PIZZA 仍有可比性能，并在 5°/5cm 与 ADD 上超过 DeepIM。

我的分析：这个结论成立，但 PIZZA 并非表中 SOTA；其价值主要是 input-prior efficiency。Proj2D 明显落后，也提示 crop / center displacement 和 rotation error 会直接影响轮廓投影。

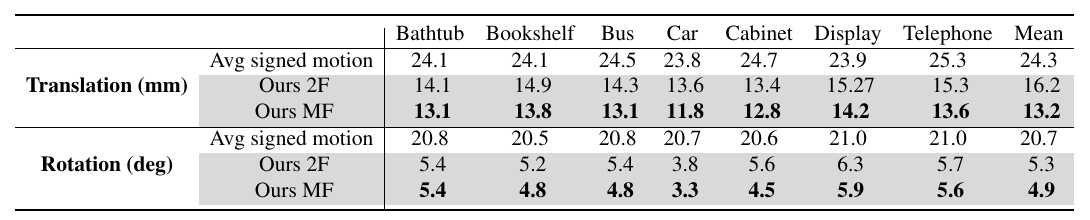

8.3 ShapeNet 多帧收益

translation 改善约 18.5%，rotation 改善约 7.5%。这说明历史帧对中心 / scale motion 的帮助更明显，而短时间小旋转本身已经较易从相邻帧估计。

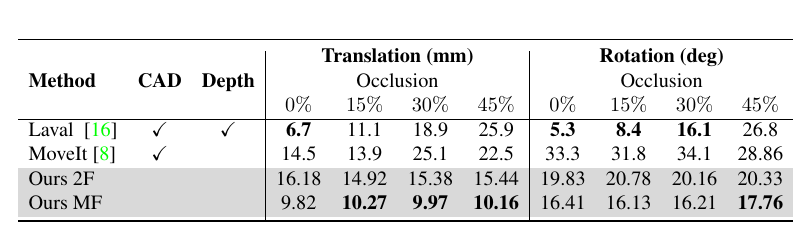

8.4 Laval 遮挡

高遮挡时 PIZZA MF 的 translation error 基本维持在约 10 mm，说明 multi-frame evidence 与 segmentation 对短时遮挡有效。需要保留两个限制：

• 协议每 15 帧提供一次 GT pose，结果不是无限长 free-running trajectory；
• 表中方法输入不一致，PIZZA 的目标是以更少先验保持竞争力，不是同模态严格排名。

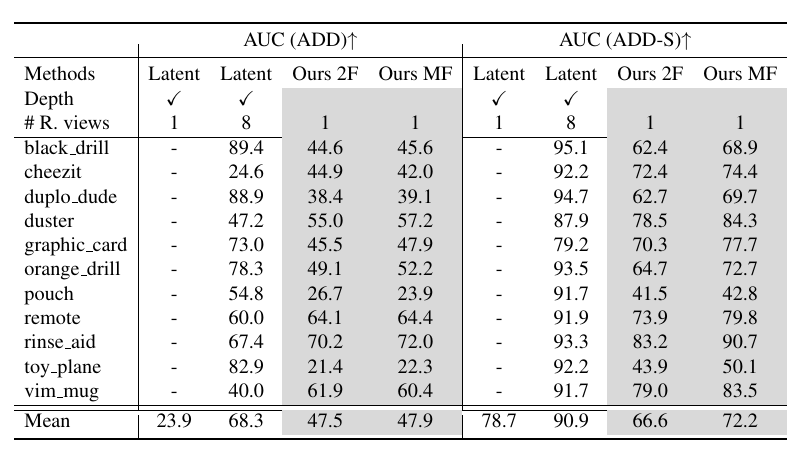

8.5 MOPED

LatentFusion 单参考图为 23.9 ADD AUC、78.7 ADD-S AUC；8 参考图为 68.3 / 90.9。PIZZA 在 ADD 上超过单参考图配置，但 ADD-S 仍低 6.5—12.1 points；与 8-reference 配置则存在明显差距。因而“comparable to one reference”应按两个指标分别理解。

8.6 Ablation 与证据链

主张	对应证据	是否充分	判断
多帧减少 drift	Table 3、Figure 11	较充分	七类均改善，长序列曲线方向一致
无 CAD / depth 仍有竞争力	Tables 2、4、5	基本充分	模态更弱但协议不完全同质，不能当纯架构胜负
对遮挡更稳	Table 4	中等	四档遮挡支持，但只在 Laval 15-frame protocol
rotation 表示不关键	Figure 8	有限	只在小平均旋转的 synthetic setting 比较
masking 对 unseen object 必要	方法动机与失败案例	不完整	论文缺少一个清晰的 no-mask quantitative table

9. 误差累积与失败模式

9.1 单目 $Z$ 向运动

论文明确指出，$\Delta T_z$ 是主要 translation error 来源。物体沿 optical axis 移动时，即使深度变化明显，图像中的 appearance / scale 变化仍可能很小，尤其在 crop resize、弱纹理和近似对称情况下。

9.2 Segmentation-induced motion ambiguity

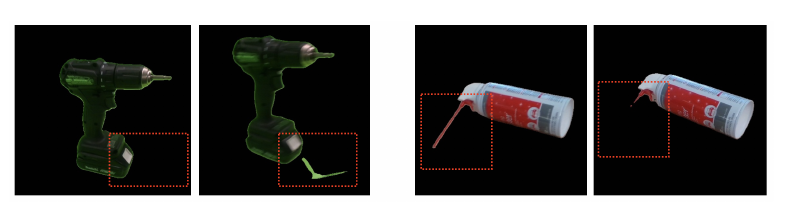

9.3 其他隐含风险

• 跟踪丢失后无重定位：pipeline 依赖前一帧 mask / flow，没有 global object re-detection 与 identity recovery。
• 大运动域外泛化：训练 motion 有明确高斯扰动尺度，极快旋转 / 平移可能超出分布。
• 长时 gauge drift：每步 relative scale / center 的小偏差会积累，没有 bundle adjustment 或 loop closure。
• 对称多解：ADD-S 在评测层面容纳对称性，axis-angle regression 没有显式 symmetry-aware loss。
• 非刚体与附着物：segment composition 改变违反刚体假设。
• 透明 / 反光 / motion blur：论文没有专项实验，不能从 Laval / MOPED 数值推出鲁棒性。

10. 工程复杂度与复现

10.1 推理链路

完整系统并非单网络 forward：

1. segmentation；
2. RAFT optical flow；
3. mask warp 与 bbox update；
4. re-segmentation；
5. shared crop / resize；
6. ResNet + Transformer + MLP；
7. pose reconstruction 与 recursive composition。

代码公开且为 MIT License，但官方环境基于较早版本的 PyTorch / MMCV / CUDA，并依赖外部分割与 RAFT 实现。现代环境复现时，最容易出现的并非网络结构问题，而是前端版本、crop conventions 与 pose composition conventions 不一致。

10.2 必须对齐的实现细节

• $K$ 的像素坐标约定与 resize 后 intrinsics；
• shared crop 的 origin、width / height 与 $\alpha_u,\alpha_v$；
• mask warp 的 forward / backward flow 方向；
• $\Delta R=R_tR_{t-1}^{\top}$ 的左乘顺序；
• Rodrigues axis-angle 的单位与数值稳定性；
• $S=Z_t/Z_{t-1}-1$ 的更新方向；
• 评测时 $R_1,Z_1$ 使用 GT 还是 arbitrary gauge；
• Laval 是否每 15 帧 reset GT pose。

11. 批判性分析

优点

• 对“没有 target CAD 时 absolute pose 为什么不可定义”处理得诚实，translation parameterization 与任务边界一致。
• 把 background masking、crop coordinate consistency 和 temporal context 连接成完整系统，而不是只展示 pose backbone。
• 多个 synthetic / real benchmark 支持 unseen-category 与 sim-to-real 两种泛化。
• 与信息更强 baseline 比较时明确列出 CAD、depth、reference views。

缺点

• 摘要和标题容易让读者误以为只给 RGB 就能恢复 metric absolute pose；关键 gauge 条件主要在正文 / Algorithm 1 中澄清。
• 缺少针对 masking、flow quality、shared crop 和 sequence length 的完整 quantitative ablation。
• multi-frame 模型仍输出 pairwise motion，没有显式 trajectory-level loss 或 global consistency。
• 真实协议序列短、对象数少，对长期、快速运动、出视野重入和 severe clutter 的覆盖不足。
• segmentation 前端很重，论文没有给端到端速度 / latency 分解。

隐含假设

• 初始框准确覆盖目标；
• 对象刚体且身份不变；
• camera intrinsics 已知且跨帧一致；
• 连续帧 motion 可由 synthetic perturbation 覆盖；
• segmentor 对未知对象有足够稳定的 mask；
• 需要 metric absolute trajectory 时，有外部模块提供首帧 pose。

真实应用可行性

PIZZA 适合 AR interaction、robot tracking 或后续 manipulation 中“目标已被用户 / detector 选中，先验极少，但只需连续 motion”的场景。要成为长期可靠的 absolute 6D tracker，还缺：

• 可校准的首帧 pose / scale initializer；
• 丢失检测与 re-localization；
• uncertainty-aware depth motion；
• sliding-window global optimization；
• 更轻、更稳的视频分割；
• 明确的实时性与硬件 benchmark。

12. 未来工作与可改进方向

1. Video foundation segmentation：用 memory-based video segmentation 替代逐帧 flow-warp + re-segmentation，同时输出 mask uncertainty。
2. SE(3) temporal model：在 Lie algebra 上预测分布而非独立 $\omega,\Delta u,\Delta v,s$，对复合误差加 trajectory loss。
3. Multi-hypothesis $Z$ motion：对弱可观测 $\Delta T_z$ 保留多个深度比例假设，由后续帧消歧。
4. Keyframe re-anchoring：定期选高置信帧重设局部 gauge，减少长时漂移。
5. Pose graph / bundle adjustment：利用非相邻帧 appearance correspondence 建立 loop constraints。
6. Lost-and-found tracking：加入 global re-detection、identity embedding 与恢复后的 pose alignment。
7. 更公平实验：固定同一 bbox / mask / first-pose protocol，分别比较 RGB、RGB-D、CAD 与 reference-based tracker。
8. 更广鲁棒性：透明反光、motion blur、相机运动、非刚体附着物、对象出视野重入和分钟级序列。

13. 对研究与实现的启发

• 可直接借鉴的表示：image-plane displacement + relative depth ratio 比直接回归 metric XYZ 更适合 unknown-scale monocular tracking。
• 可直接借鉴的预处理：多帧必须共享 crop，才能保留真实 position / scale change。
• baseline 使用条件：论文主问题是 zero-CAD relative tracking；若研究目标是单帧 absolute pose、category-level canonical pose 或 CAD-based refinement，PIZZA 只能作为邻近路线，不能直接横向排名。
• 实验报告规范：始终分开写 target CAD、reference views、depth、initial bbox、initial pose、intrinsics 和 reset interval。
• 最有价值的延伸点：把 PIZZA 的最小目标先验与现代 video segmentation、uncertainty 和 windowed geometric optimization结合，补上丢失恢复与长期一致性。

14. 待解决问题

• 论文未报告完整 pipeline 的端到端 FPS，各前端模块分别占多少时间？
• history 长度在训练 / 测试时如何采样，增加到多长后收益饱和？
• shared crop 在目标快速接近相机时是否会因历史框扩大而损失当前分辨率？
• segmentation confidence 能否用于 motion loss weighting 或帧选择？
• $Z$ 方向误差能否通过 object silhouette scale、defocus 或 learned monocular depth prior 改善？
• 首帧只有 bbox 时，如何在不引入 target CAD 的前提下获得可复现的 metric scale？
