物体位姿估计 · 2024 · ECCV · CCF B

Pseudo-keypoint RKHS Learning for Self-supervised 6DoF Pose Estimation

RKHSPose 先在 PBR 合成 RGB-D 上学习径向关键点回归 / CNN 投票，再以真实图像 pseudo-pose 生成 synthetic-over-real 配对，用可学习 RKHS kernel 的稠密 MMD 对齐多层特征。320 幅无标签真实图像使 LM-O ADD(S) 从 55.7 提至 68.7；方法仍需已知 CAD、闭集对象与逐目标域适配。

Paper

研究方向

物体位姿估计

任务层级

Instance-level

物体设定

Seen objects

输入模态

RGB-Dknown object CAD models

关键依赖

known closed-set object instancesBOP PBR synthetic pose labelstarget-domain unlabeled real RGB-D imagescamera intrinsicsfour KeyGNet model keypoints per datasetePnPoptional ICP

完整论文元数据作者、单位、研究方向、数据集、指标、方法标签和阅读状态展开

作者: Yangzheng Wu, Michael Greenspan
作者单位: Queen’s University
会议 / 期刊: 会议 · ECCV · CCF B
研究方向: 物体位姿估计
开源状态: 未开源 / 未整理
阅读状态: 粗读：已生成精读：已生成
任务设定: Instance-level · Seen objects
数据集: LINEMOD Occlusion LINEMOD YCB-Video T-LESS TUD-L ITODD HomebrewedDB
评估指标: ADD ADD-S BOP AR VSD MSSD MSPD ADD(S) / ADD(-S) ADD / ADD-S AUC
方法标签: 实例级位姿估计 rgb-d self-supervised synthetic-to-real domain-adaptation pseudo-keypoints radial-voting rkhs mmd learnable-kernel epnp icp 绝对位姿估计
关键依赖: known closed-set object instancesBOP PBR synthetic pose labelstarget-domain unlabeled real RGB-D imagescamera intrinsicsfour KeyGNet model keypoints per datasetePnPoptional ICP

Reading Notes

粗读 / 精读

已生成 src/paper-notes/rkhspose-eccv2024/coarse.md

论文粗读笔记

用于快速判断论文定位、问题设定、核心方法、实验结论和是否值得精读。

论文粗读笔记：RKHSPose

1. 基本信息

标题：Pseudo-keypoint RKHS Learning for Self-supervised 6DoF Pose Estimation
作者：Yangzheng Wu, Michael Greenspan
机构：RCVLab、Department of Electrical and Computer Engineering、Ingenuity Labs，Queen’s University
年份 / 会议：2024 / ECCV
论文：ECVA 正式 PDF · ECCV 页面
阅读模式：粗读

2. 一句话定位

RKHSPose 先在 BOP PBR 合成 RGB-D 上训练关键点径向回归与投票网络，再用 320 幅无 pose 标签的目标域真实图像生成 pseudo-pose 和 synthetic-over-real 配对；其稠密 Adapter 以可学习核的 MMD 对齐输入及多层特征，最后由 2D keypoints + ePnP 求已知 CAD 实例的 6DoF pose。

3. 图表导读

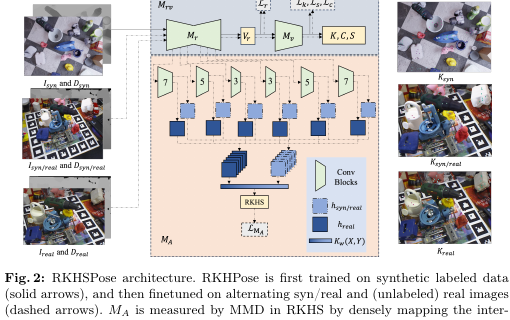

RKHSPose 主网络与 RKHS Adapter 架构 — 原论文 Figure 2：绿色部分是 radial regression / voting 主网络，橙色部分在 synthetic-over-real 与真实 RGB-D 的输入和中间特征之间建立稠密 RKHS 映射，并用 MMD 反向更新 Adapter 与回归网络。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

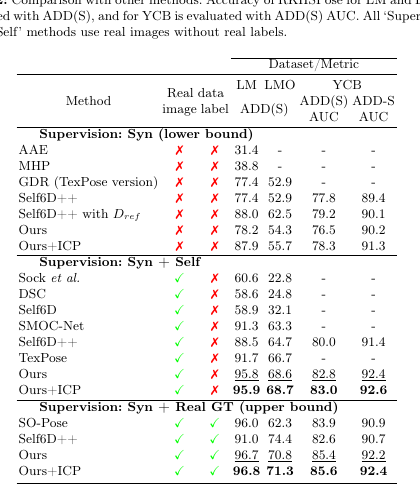

RKHSPose 合成、自监督和真实标注训练结果 — 原论文 Table 2：320 幅无标签真实图像的 self-supervised 版本在 LM / LM-O / YCB 上分别达到 95.9 / 68.7 ADD(S) 与 83.0 / 92.6 ADD(S) / ADD-S AUC；表中同时给出纯合成下界和真实 GT 上界。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

4. 问题设定

输入：整幅 RGB-D，不要求外部 ROI；需要相机内参、目标类别与已知对象 CAD。
输出：一个或多个已知实例的 rotation / translation；属于 instance-level pose，不是类别级或 unseen-object 泛化。
训练第一阶段：带 pose GT 的 BOP PBR synthetic images，共 120 epochs。
训练第二阶段：目标域无标签真实 RGB-D 与 synthetic-over-real 图像交替训练 80 epochs；主结果每数据集只用 320 幅真实图像。
“self-supervised”仅指不使用真实 pose GT；仍使用 CAD、合成 pose GT、对象类别，以及目标数据集的真实图像。

5. 方法概览

FCN-ResNet-18 对每个对象关键点回归 radial distance map：每个对象像素到该 3D model keypoint 的欧氏距离。
CNN voting network 对 radial map 累积并检测 peak，输出 2D keypoints、类别与置信度。
synthetic pretraining 后，网络在真实图像上预测 pseudo-keypoints，并以 ePnP 得到 pseudo-pose。
对 pseudo-pose 加小扰动，把 CAD 渲染后叠到真实背景，得到 synthetic-over-real 样本。
Adapter 对 synthetic-over-real / real 的输入和多层中间 feature maps 做稠密映射。
可学习 linear-product kernel 在 RKHS 内计算 Maximum Mean Discrepancy，作为域对齐损失。
推理时按类别和几何约束组织关键点，以 ePnP 求 pose；论文另报告可选 ICP。

6. 实验速览

LM / LM-O：self-supervised + ICP 为 95.9 / 68.7 ADD(S)；TexPose 为 91.7 / 66.7。
YCB-Video：self-supervised + ICP 为 83.0 ADD(S) AUC / 92.6 ADD-S AUC；Self6D++ 为 80.0 / 91.4。
同一主干的纯合成 + ICP 为 87.9 / 55.7 / 78.3 / 91.3，说明真实无标签适配是主要增益来源。
同一主干使用真实 pose GT + ICP 为 96.8 / 71.3 / 85.6 / 92.4；self-supervised 版本接近但并未全面追平。
BOP 六个额外/核心设置中，+ICP 在 T-LESS、TUD-L、ITODD、HB、YCB-V 为 85.6 / 96.2 / 68.7 / 92.3 / 83.8；不同表使用 ADD(S)、AUC 或 BOP AR，不能横向混成同一指标。
稠密 Adapter 的平均 AR 为 84.4，单层 sparse Adapter 为 77.9；交替训练 84.4，顺序训练 81.9。
论文报告约 34 FPS：读取 8.7 ms、主网络 4.5 ms、ePnP 16.2 ms；该数值不宜理解为包含可选 ICP 的完整延迟。

7. 快速判断

优点：仅少量无标签目标域图像；无需 ROI；把伪姿态渲染与显式 feature-distribution alignment 结合；多数据集结果及消融较完整。
限制：仍是已知 CAD 实例；需要 RGB-D 和每个目标域的真实样本；MMD 对齐边缘分布，并不保证关键点语义或几何条件对齐；伪姿态错误可能形成确认偏差。
适合读者：synthetic-to-real、自监督 domain adaptation、keypoint voting、RKHS / MMD、BOP instance-level pose。

已生成 src/paper-notes/rkhspose-eccv2024/deep.md

论文精读笔记

用于复现、对比、写 related work 和挖掘后续研究切入点。

论文精读笔记：RKHSPose

1. 核心判断

RKHSPose 的价值不只是“用 MMD 做域适配”，而是把域适配嵌入可解释的关键点几何链路：

\text{RGB-D}\rightarrow\text{radial maps}\rightarrow \text{2D keypoints}\rightarrow\text{ePnP}\rightarrow SE(3).

真实图像不提供 pose GT。模型先用自身关键点生成 pseudo-pose，再把 CAD 以该 pose 渲染到真实背景；这种 synthetic-over-real 样本与对应真实图像具有近似的场景布局和背景，Adapter 随后在输入及多个中间层对齐两者。主实验表明，320 幅无标签真实图像让纯合成 + ICP 的 LM-O 55.7 提升到 68.7，接近真实 GT 训练的 71.3。

但它并不是无需目标域数据的 zero-shot 方法，也不是未见对象方法。每个评测域都需要 CAD、PBR 合成训练，以及一小批该域真实 RGB-D。

2. 监督边界与训练数据流

训练使用：

已知对象 CAD 与每个对象四个 KeyGNet model keypoints；
BOP PBR synthetic RGB-D、object labels 与 pose GT；
320 幅目标域真实 RGB-D，但不读取其 pose GT；
网络在真实图像上的 pseudo-keypoints / pseudo-poses；
synthetic-over-real renderer 与 camera intrinsics。

训练不使用：

这 320 幅真实图像的 6DoF pose labels；
外部 ROI / detection mask；
真实图像上的人工 keypoint labels。

论文对 LM、LM-O、YCB-V、T-LESS 与 TUD-L 使用训练集真实图像；ITODD 和 HB 没有真实训练图像，因此取 validation real images，并保持 test disjoint。IC-BIN 既无可用 real train 也无 validation，因而未纳入该自监督适配协议。这个细节很重要：方法依赖“目标域可访问的无标签真实样本”，适用性不等同于只拿到测试图和 CAD。

3. Radial regression 与 CNN voting

主网络 $M_{rv}$ 包含 radial regression $M_r$ 和 voting network $M_v$ 。输入是 $W\times H\times4$ RGB-D。对每个预定义 3D keypoint， $M_r$ 输出 radial map $V_r$ ：对象表面像素对应 3D 点到 keypoint 的欧氏距离。

Radial representation 的好处是：

大量可见表面点都能对同一关键点提供约束；
关键点可位于对象内部或不可见位置；
depth 让投票量带有实际 3D 几何意义；
相比直接回归少数 2D points，遮挡下有冗余。

作者没有沿用 RCVPose 的解析 radial voting，而用 CNN $M_v$ 将 $V_r$ 转成积累 heatmap、检测 peak，并输出 keypoint $K$ 、类别 $C$ 、置信度 $S$ 。损失包含 radial regression、keypoint projection、classification、confidence 与 Adapter 五项：

\mathcal L= \lambda_r\mathcal L_r+ \lambda_k\mathcal L_k+ \lambda_c\mathcal L_c+ \lambda_s\mathcal L_s+ \lambda_A\mathcal L_A .

回归项使用 smooth-L1，分类用 cross entropy。每个数据集共用一组四个 KeyGNet keypoints，但类别仍是数据集内已知对象，因此不能迁移到任意新 CAD 而不重新训练。

4. 伪姿态、再渲染与 RKHS Adapter

RKHSPose method pipeline — 原论文 Figure 2。实线是带标签合成预训练；虚线是 synthetic-over-real / 无标签真实图像的交替适配。Adapter 不只比较最后一层，而是对输入和回归网络多层 feature pairs 做稠密映射。来源：ECVA 正式论文；图片版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

第二阶段的数据生成顺序是：

synthetic-pretrained $M_{rv}$ 对真实 RGB-D 预测 pseudo-keypoints；
ePnP 得到 pseudo-pose；
rotation 在约 $\pm\pi/18$ 、translation 在归一化坐标约 $\pm0.1$ 内扰动；
CAD 以扰动 pose 渲染并叠加到对应真实背景，形成 $I_{\text{syn/real}},D_{\text{syn/real}}$ ；
与 $I_{\text{real}},D_{\text{real}}$ 同时过网络，对输入及中间特征做域对齐。

Adapter $M_A$ 用多组卷积把 feature pairs 映射为高维表示 $h_{\text{syn/real}},h_{\text{real}}$ 。核心损失是 Maximum Mean Discrepancy：

\operatorname{MMD}^2(X,Y)= \left\| \mathbb E_{x\sim X}\phi(x)-\mathbb E_{y\sim Y}\phi(y) \right\|_{\mathcal H}^{2}.

作者使用带 trainable weights 的 linear product kernel；这让映射与比较尺度能随 pose task 学习。需要注意，MMD 约束的是样本分布的均值嵌入，不直接验证每个 real pixel 的 keypoint identity。若初始 pseudo-pose 错得太多，渲染对象与真实对象并不共位，分布对齐仍可能把错误结构吸收到网络。

5. 两阶段、交替式优化

前 120 epochs：只在带标签 synthetic PBR 上训练主网络。
后 80 epochs：real 与 synthetic epochs 交替；Adapter 在 real epoch 解冻并加入 MMD。
论文描述前 80 epochs 更强调 classification / visibility，随后交换尺度以强化 keypoint localization；120 epoch 后加入域适配。
相比先完整训练 synthetic 再连续 fine-tune real 的 sequential 策略，alternating 能反复注入几何真值，减轻伪标签漂移。

消融验证 mixed / alternating 的平均 AR 为 84.4，sequential 为 81.9。这个 +2.5 说明训练调度是方法的一部分，不只是实现细节。

6. 主结果：应区分三种监督层级

RKHSPose supervision comparison — 原论文 Table 2。LM / LM-O 使用 ADD(S)，YCB 使用 ADD(S) AUC 与 ADD-S AUC。三组结果不可跨列直接平均；“Syn + Self”使用真实图像但没有真实 pose labels。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

训练方式	LM ADD(S)	LM-O ADD(S)	YCB ADD(S) AUC	YCB ADD-S AUC
Ours，synthetic only	78.2	54.3	76.5	90.2
Ours + ICP，synthetic only	87.9	55.7	78.3	91.3
Ours，320 real unlabeled	95.8	68.6	82.8	92.4
Ours + ICP，320 real unlabeled	95.9	68.7	83.0	92.6
Ours + ICP，real pose GT	96.8	71.3	85.6	92.4

关键观察：

LM：无标签适配比 synthetic + ICP 高 8.0；已接近 full-GT 的 96.8。
LM-O：55.7→68.7，遮挡场景中适配贡献更明显，但距 full-GT 仍有 2.6。
YCB：ADD(S) AUC 78.3→83.0，仍低于 full-GT 85.6。
self-supervised 的 ADD-S AUC 92.6 比表中 full-GT 92.4 高 0.2，只是单项小波动，不能解释为无标签监督普遍优于真值监督。
self-supervised 后 ICP 只带来 0.1–0.2，说明主模型已经较对齐；而 synthetic-only 的 LM 由 ICP 提升 9.7，反映粗 pose 误差结构不同。

7. BOP 多数据集结果与协议

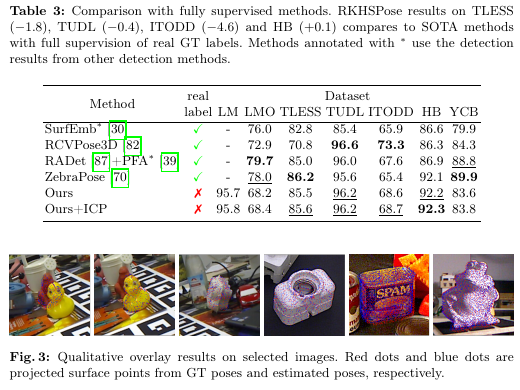

RKHSPose BOP comparison and qualitative overlays — 原论文 Table 3 与 Figure 3：表中将 RKHSPose 与 full-real-GT 方法比较；下方红点 / 蓝点分别是 GT / estimated pose 投影后的模型表面点。带星号的方法采用其他 detection 结果，协议并非完全同构。来源：ECVA 正式论文；图表版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

RKHSPose + ICP 在论文 Table 3 的结果为：

LM	LM-O	T-LESS	TUD-L	ITODD	HB	YCB-V
95.8	68.4	85.6	96.2	68.7	92.3	83.8

作者概括为相对每列强 fully supervised 方法相差 −11.3 到 +0.2。最接近甚至略高的是 HB，差距最大的是 LM-O。解读时有三项约束：

Table 2 的 LM / LM-O 是 ADD(S)，YCB 是 AUC；Table 3 对 BOP 数据使用 BOP 风格结果，不能直接比较同名列的小数。
部分 baseline 使用外部 detector 结果，表中用星号标注；“不用 ROI”是 RKHSPose 的系统优势，但也改变了误差来源。
ITODD / HB 适配使用 validation real images，而不是 train images；虽与 test disjoint，仍要在复现实验中保留相同 split。

8. 消融：什么真正有效

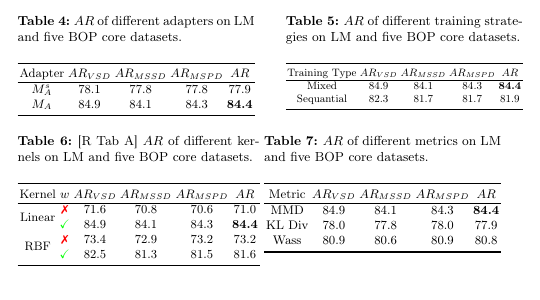

RKHSPose adapter training kernel and metric ablations — 原论文 Table 4–7。AR 是 LM 与五个 BOP core datasets 的平均；稠密 Adapter、交替训练、可学习 linear kernel 和 MMD 组成最终配置。来源：ECVA 正式论文；表格版权归论文作者及 Springer Nature 所有，本站仅作论文解读展示。

变量	对照	平均 AR	最终配置	平均 AR
Adapter 密度	sparse single map	77.9	dense multi-map	84.4
调度	sequential	81.9	mixed / alternating	84.4
kernel	fixed linear	71.0	trainable linear	84.4
kernel	fixed RBF	73.2	trainable RBF	81.6
distance	KL	77.9	MMD	84.4
distance	Wasserstein	80.8	MMD	84.4

最强消融是 fixed→trainable linear 的 +13.4，以及 sparse→dense 的 +6.5。这支持“task-adaptive、multi-level distribution alignment”而不只是加入任意域损失。

真实图像数量实验从 0 到 640。除 YCB 外，各数据集约 160 images 后饱和；YCB 在 320 后也近似饱和。论文因此选 320，但没有报告不同 320-image subsets 的均值 / 方差，数据选择敏感性仍未知。

9. 速度与系统边界

在 Intel i7 2.5 GHz + RTX 3090 24GB 上，论文报告：

data loading：8.7 ms；
$M_{rv}$ forward：4.5 ms；
ePnP：16.2 ms；
合计约 29.4 ms，即约 34 FPS。

这组分项没有列出 ICP，因此“RKHSPose + ICP 的精度”不能同时直接配上 34 FPS。ePnP 反而是主网络的 3.6 倍延迟，也说明其效率瓶颈位于关键点实例组织和几何求解，而不是 FCN 本身。

10. 局限与潜在失败模式

已知实例闭集：每个对象参与 synthetic training，不能处理新 CAD / 新类别。
RGB-D 依赖：depth 空洞、透明 / 反光物体会污染 radial quantity。
目标域依赖：每个新相机、光照或水下域仍需要一批真实无标签图像并重新适配。
伪标签确认偏差：错误 pseudo-keypoints 产生错误 pose，再生成错误 synthetic-over-real 对。
边缘分布对齐：MMD 不显式保证按对象类别、关键点或遮挡状态的条件分布对齐。
关键点与类别先验：一组四关键点由 KeyGNet 预选，模型类别集合固定。
指标混杂：ADD(S)、ADD-S AUC 和 BOP AR 必须分别报告。
数据 split 特例：ITODD / HB 使用 validation images；IC-BIN 无法适配。
无专用开源实现：作者公开可检索的 RCVPose 仓库对应 ECCV 2022 前作，尚不能据此宣称 RKHSPose Adapter 已开源。

11. 复现检查表

为每个 BOP dataset 固定 PBR synthetic 版本、320 real image IDs 与 test-disjoint split；
固定每数据集共用的四个 KeyGNet keypoints；
复现 FCN-ResNet-18 radial maps、CNN voting 与 keypoint grouping；
先做 120 synthetic epochs，再做 80 alternating epochs；
记录 pseudo-pose perturbation、renderer、overlay 与 depth compositing；
Adapter 覆盖输入和所有论文指定 intermediate maps；
trainable linear kernel + MMD，保留 fixed / RBF / KL / Wasserstein 对照；
分别报告不带 / 带 ICP 的精度和速度；
同时报告多个 320-image subsets，检查选择方差；
防止 validation adaptation images 与 test scenes / videos 重叠。

12. 最终评价

RKHSPose 是一篇边界清楚、证据链较完整的 sim-to-real 论文：以少量无标签真实 RGB-D 将 LM-O 从 55.7 提到 68.7，同时用 dense / sparse、mixed / sequential、kernel、distance 和 sample-count 消融定位增益来源。它也保留了 keypoints 与 ePnP 的几何可解释性。

最容易被误读的是“self-supervised”与“接近 fully supervised”。它仍需要已知 CAD、带 GT 的 synthetic PBR、目标域真实图像和逐域 fine-tuning；在 YCB ADD(S) AUC、LM-O 等项仍低于真实 GT 上界。更准确的定位是：针对闭集实例级 RGB-D pose，用 320 幅无 pose 标签的目标域图像换取大部分真实监督收益。
